WAGO I/O System Field

Moderne dezentral aufgebaute Produktionsanlagen erfordern Automatisierungslösungen, die höchste Konnektivität sicherstellen und außerhalb des Schaltschranks Höchstleistung bieten. Das WAGO I/O System Field in Schutzart IP67 bietet die zukunftssichere Lösung: Es integriert schnelle, ETHERNET-basierte Feldbusse wie PROFINET^®-, EtherCAT^®- und EtherNet/IP^TM-Module und unterstützt Technologien wie OPC UA, Bluetooth^®, Webserver und jetzt auch MQTT als Protokoll zur Anbindung an die Cloud. Herzstück ist ein leistungsfähiger Prozessorkern, der sichere Feld- und Cloud-Konnektivität verbindet. Das Modul stellt performante Technologien mit integrierter Security-Funktion zur Verfügung. Er ist die Basis für alle ETHERNET-, Feldbus- und Industrial-IoT-Standards (inkl. TSN) und bietet damit maximale Flexibilität für unterschiedlichste Anforderungen.

Ihre Vorteile:

• Unterstützung der gängigen Feldbusse

• Plattformunabhängiger Datenaustausch durch OPC UA

• Bereitstellung von Anlagen Informationen mittels MQTT

• Schneller dezentraler Zugriff auf Modulinformation durch Bluetooth^®

• Zugriff auf Informationen der Anlage über integrierten Webserver

• #made for TSN

Das WAGO I/O System Field in IP67 ist optimal auf die robuste, schaltschranklose Automatisierung abgestimmt. Die Module montieren Sie genau dort, wo Sie sie benötigen – direkt am Ort des Geschehens, an der Maschine, nah an Sensorik und Aktorik. Dadurch reduziert sich nicht nur die Verkabelung, sondern es minimiert sich auch der Aufwand für Inbetriebnahme, Service und Diagnose. Es bietet kompromisslosen Schutz durch wertige vollvergossene Metallgehäuse für extrem raue Umgebungen oder robuste Kunststoffgehäuse mit geringer Masse für bewegte Anwendungen. Die Module arbeiten bei Temperaturen von -25 °C bis +70 °C. Schmale Gehäusevarianten und seitliche Befestigungsmöglichkeiten schaffen weiteren Spielraum, um Signale auf engstem Raum zu erfassen und die Module inklusive deren Anschlussleitungen geschützt zu montieren. Der Anschluss der Sensoren und Aktoren erfolgt über handelsübliche M8- und M12-Standardleitungen. Die Spannungsversorgung mit einem hochstromfähigen M12-Steckverbinder in L-Kodierung bietet bis zu 16 A und somit mehr Leistung auf weniger Raum. Für die kundenseitige Beschriftung können die Module mit WMB Inline oder Beschriftungsstreifen des WAGO Standardprogramms bestückt werden.

Ihre Vorteile:

• Vollvergossene IP67-Metallgehäuse für raue Umgebungen

• Unvergossene IP67-Kunststoffgehäuse mit geringer Masse für bewegte Anwendungen

• Detaillierte Kennzeichnung, komfortable Beschriftungsmöglichkeiten und gut sichtbare LEDs

Das innovative Load-Management sorgt dafür, dass die Leistung des Systems durch Lastmanagement der Versorgungsströme optimal ausgenutzt wird. Strom und Spannung können kanalweise erfasst und ausgewertet werden. Die Überlastgrenzen sind kanalweise einstellbar. Dadurch lassen sich Fehler bei Störungen schneller und differenzierter erkennen und leichter vorhersagen – eine wesentliche Voraussetzung für Zukunftsthemen wie die vorausschauende Wartung.

Ihre Vorteile:

• Leistungsfähige Stromversorgung mit bis zu 2 x 16 A und bis zu 4 A pro IO-Link-Port

• Einstellbare Begrenzung von Ausgangsströmen

• Überwachung der Strombedarfe

• Definition von Vor- und Hauptalarmen

• Überwachung von Spannungen und Strömen (kanalweise und modulweit)

• Kanalbezogenes Temperaturmonitoring

In Kombination mit IO-Link spielt das WAGO I/O System Field seine Stärken als flexibler „I/O-Distributor“ beim Erfassen und Verteilen von Daten voll aus. Der Kommunikationsstandard ermöglicht einen nahtlosen Datenfluss von der Steuerungs- bis in die Sensor- und Aktorebene. Dadurch werden Projektierung und Verkabelung erheblich vereinfacht. Zusätzlich ergeben sich völlig neue Möglichkeiten für die Diagnose, Parametrierung und Geräteidentifizierung.

Ihre Vorteile:

• Durchgängige Cloud- und Feldbuskommunikation mit IO-Link

• Vereinfachung der Verdrahtung bei Projektierung und Gerätetausch

• Bis zu 8 IO-Link-Hubs pro Modul – bis zu 4 A pro Port – bis zu 128 digitale I/Os an einem Master

• Kurze Leitungswege durch Sterntopologie

• Einsparung von IP-Adressen

Bei der App für das WAGO I/O System Field handelt es sich um eine App zur Wartung, Diagnose, Bedienung sowie zum Monitoring. Mit der App lassen sich sowohl für die Feldbusmodule als auch für die IO-Link-Hubs Produktinformationen anzeigen, Einstellungen vornehmen und Parameter anpassen. Die Kommunikation erfolgt über die Bluetooth^® Schnittstelle, nach dem Einscannen eines DataMatrix-Codes zur Produktauswahl. Aktuelle Messwerte eines Ports können angezeigt (Temperatur, Spannung, Strom, Zustände) und konfiguriert (u. a. Betriebsart, Filter) werden.

• Identifikation über DataMatrix-Codes

• Kommunikation über Bluetooth^®

• Download der IODDs (IODD-Finder)

• Zugriff auf alle Prozess- und Parameterdaten

• Forcen von Ausgängen (DO)

• Verwaltung von Datenblätter, Handbücher etc.

• Benutzer- und Rechteverwaltung

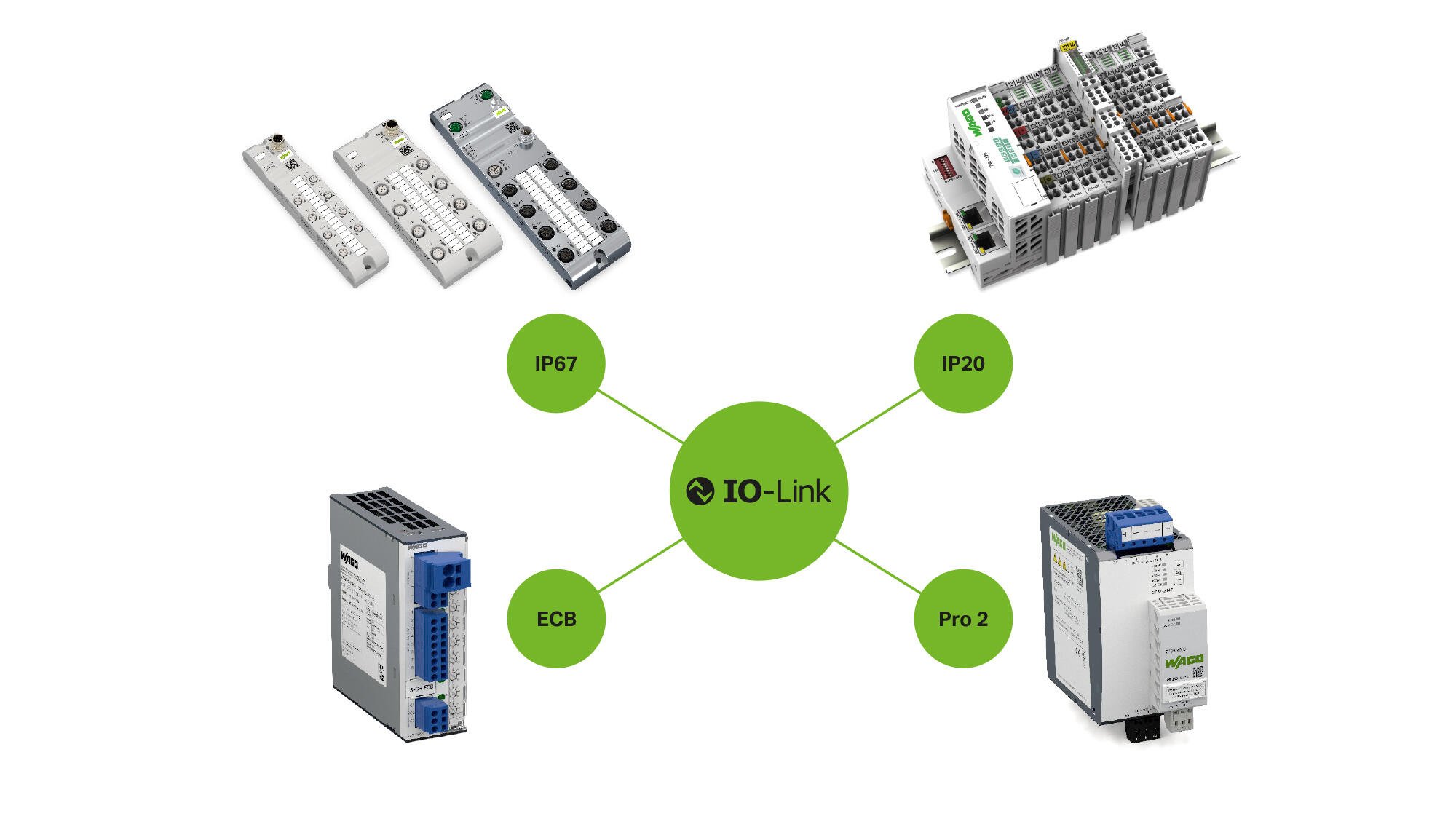

IO-Link ist die flexible Schnittstelle zum Erfassen von Daten in der Feldebene. Der offene Kommunikationsstandard ermöglicht einen nahtlosen Datenfluss von der Sensor- bis in die Steuerungsebene. Dadurch werden Projektierung und Verkabelung erheblich vereinfacht.
