Mini-Reihenklemmen – ein echtes Platzgenie

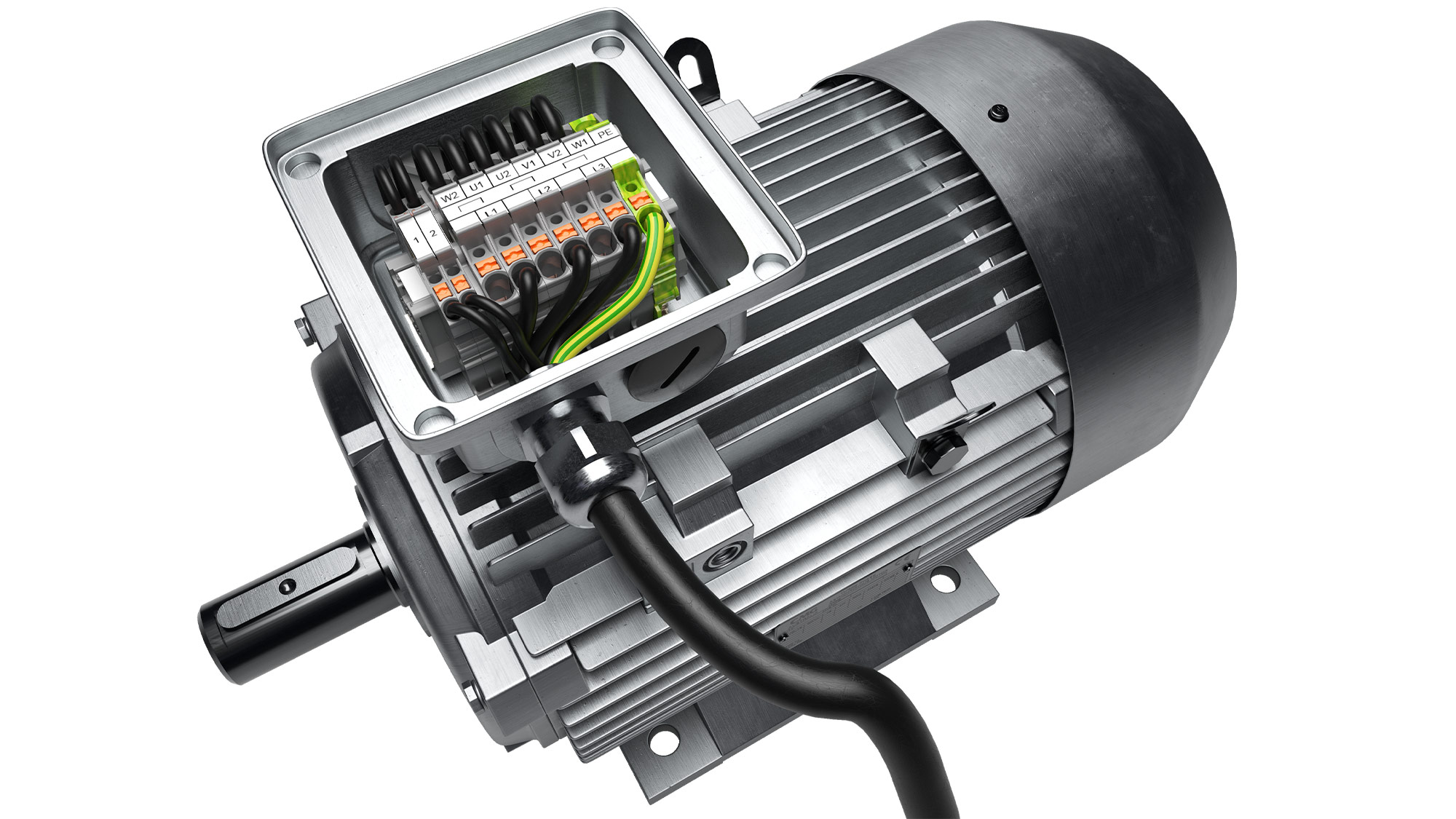

Mini-Reihenklemmen sind mit einer Länge von gerade einmal 33 mm (Nennquerschnitt 1 mm²) und 36,5 mm (Nennquerschnitt 2,5 mm²) sehr kompakt, sodass ein Anschluss in beengten Anschlusskästen besonders komfortabel ist.

2,5 mm² Mini-Reihenklemmen sind 25% kürzer als Standard TOPJOB^® S Reihenklemmen (z.B. 2252-1201 zu 2202-1201).

Die Mini-Reihenklemmen bieten diverse Montagemöglichkeiten und Ihnen damit einen flexiblen Einsatz. Die Befestigung kann auf einer Tragschiene 15 x 5,5 mm oder auf einer Montageplatte mit einem Flansch oder einem Rastfuß erfolgen.

Die Mini-Reihenklemmen gibt es mit zwei Betätigungsvarianten: Klemmen mit Drücker oder mit Betätigungsöffnung, die beide auch das direkte Stecken mit Push-in CAGE CLAMP^®-Anschlüssen erlauben.

Vorteile Drücker:

• Das Betätigungswerkzeug kann frei gewählt werden.

• Die orange Farbe hebt das Betätigungselement hervor und schafft Übersicht.

• Der Drücker ist mittlerweile weltweit ein Erkennungsmerkmal und deshalb gut für das Anschließen im Feld geeignet.

Vorteile Betätigungsöffnung:

• Das Betätigungswerkzeug bleibt in der Betätigungsöffnung stecken – dadurch sind die Hände frei zum Verdrahten.

• Das gesteckte Betätigungswerkzeug markiert die aktuelle Klemmstelle und hält sie offen.

Die WAGO Mini-Reihenklemme reiht sich als kleinste Variante in das Portfolio TOPJOB^® S ein. Damit ist auch das bekannte Zubehör der Produktreihe TOPJOB^® S mit den Mini-Reihenklemmen kompatibel:

• Brückerprogramm: Es sind die Standardbrücker TOPJOB^® S verwendbar. Nutzen Sie beispielsweise die konfektionierten Brücker für eine Sternschaltung (2000-405/011-000) oder eine Dreiecksschaltung (2000-406/020-000)

• Beschriftungsstreifen: Der durchgehende Beschriftungsstreifen ermöglicht eine zeit- und kostensparende Beschriftung – und das bis zu 3-zeilig.
