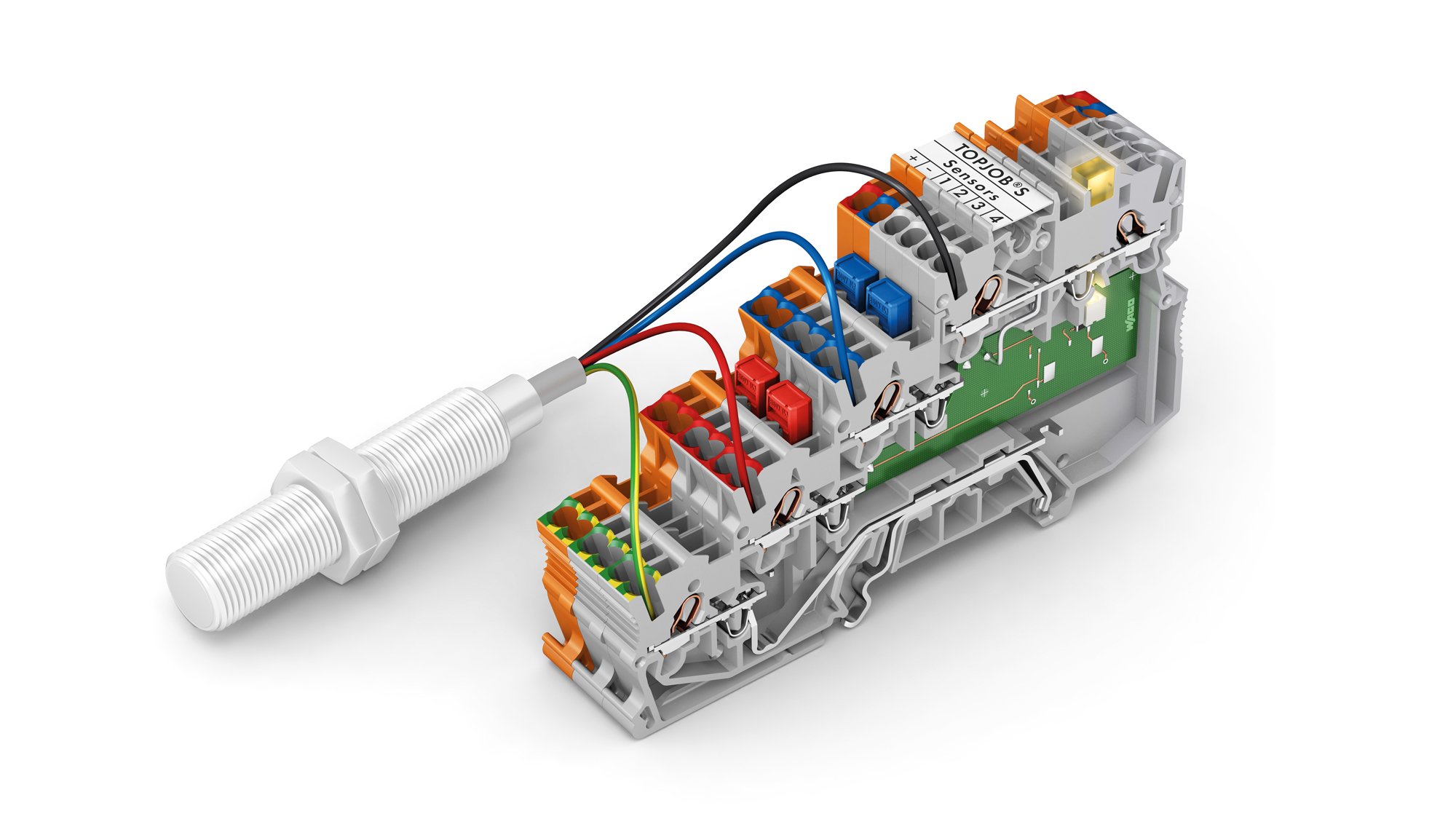

Os modernos sistemas de controle de máquinas podem ser agora cabeados facilmente com os novos bornes para sensores/atuadores com a tecnologia push-in CAGE CLAMP®.
Os bornes para sensores/atuadores da WAGO oferecem diversos níveis de potencial e um nível de sinal. Os níveis de potencial são para alimentação de energia e, se necessário o aterramento ou blindagem; o nível de sinal transmite sinais de comutação dos dois sensores ou para os atuadores. Um recurso especial dos bornes de sensor/atuador TOPJOB® S da WAGO é a barra de corrente dupla nos níveis de potencial, a qual permite a expansão infinita de potenciais negativos e positivos através de jumpers padrão. No nível de sinal as duas barras de corrente para a transmissão são eletricamente isoladas umas das outras.
Diversos sensores podem ser utilizados no menor espaço possível, usando apenas 3,5 mm por sensor no trilho DIN. Esses bornes são perfeitamente adaptados para as bitolas de condutores normalmente usadas para sensores e atuadores. Eles são perfeitamente adequados para caixas de bornes compactas, ou para a instalação centralizada no painel de controle.
Nos níveis de potenciais, os positivos e negativos podem ser expandidos infinitamente usando jumpers – nenhuma limitação de número de polos. Jumpers codificados com cores simplificam a atribuição de potencial.
Os bornes para sensores/atuadores podem ser identificados rapidamente como toda a linha de produtos TOPJOB®S. Identificação clara oferecida por fitas de identificação multi-line que não cobrem a fenda do jumper Os bornes têm duas fendas de identificação: uma na parte superior e uma na lateral. Isso torna a identificação fácil de ler, independentemente do ângulo no qual a faixa terminal foi instalada.
O design simplificado do borne oferece a rápida visão geral da fiação e simplifica o layout do controle. A entrada de condutor colorida simplifica a atribuição do ponto de fixação. LEDs, jumpers e identificadores sempre visíveis – mesmo quando a fiação já está colocada.
Visão geral de produtos
Visão geral de produtos
Visão geral de produtos
Visão geral de produtos
O padrão para maior segurança e custos menores: desde 1951, a WAGO oferece um sistema de conexão livre de manutenção, para todas as necessidades – tecnologia de conexão a mola.
