Bornes com conexão a mola

Domine cada desafio com os sistemas de bornes de montagem em trilho da WAGO. Nossa linha completa de bornes de alto desempenho será a plataforma para a sua solução!

Vantagens:

  • Linha completa de bornes de alto desempenho para qualquer aplicação
  • O nível mais alto de segurança: testes acima e além do escopo dos padrões industriais
  • Tecnologia de conexão a mola: rápida, à prova de vibrações e livre de manutenção
  • Economias adicionais devido ao tempo de fiação mais curto, comissionamento de projeto e a eliminação de custos de serviços devido a conexões livres de manutenção.
  • Elimine a preparação demorada - nenhuma necessidade de ponteiras ou crimpagem


Bornes TOPJOB® S de montagem em trilho

Em diversas aplicações industriais e instalações prediais modernas, os bornes TOPJOB® S da WAGO oferecem mais do que apenas conexões elétricas confiáveis. A linha de bornes de passagem e funcionais para condutor de bitolas entre 0,14 a 25 mm2 oferece inúmeras vantagens.

  • A opção de atuação certa para qualquer aplicação: alavanca, botão ou padrão
  • Tecnologia de conexão push-in CAGE CLAMP® para todos os tipos de condutor
  • Terminação por inserção de condutores rígidos, flexíveis ou semi-rígidos com terminal
  • A solução certa para todas as tarefas de jumpeamento: jumpers contínuos, adjacentes, redutores, verticais e muito mais
  • Fitas de identificação contínuas multi-line para a identificação rápida e econômica
  • A segurança líder da indústria reserva: um único sistema de bornes montados em trilho para praticamente todas as aplicações no mundo.


Bornes de instalação montados em trilho TOPJOB® S

Os bornes de instalação TOPJOB® S de montagem em trilho com a tecnologia push-in CAGE CLAMP® têm uma ampla variedade de bitolas, oferecendo o borne certo para todas as aplicações prediais. Os bornes de instalação montados em trilho oferecem a segurança de estarem preparados para exigências prediais cada vez maiores e em constante mudança.

Vantagens:

  • Conecte até quatro condutores variando entre 0,5 a 4 mm2
  • Rápida fiação no local com a tecnologia push-in CAGE CLAMP®: terminação simples de condutores rígidos e flexíveis com terminais.
  • Com o contato de aterramento automático opcional para a placa de montagem, o verniz da placa é penetrado instantaneamente
  • Botões de pressão para a fácil instalação manual ou com uma ferramenta
  • Pontos para testes integrados simplificam os testes com os conectores de 2 mm Ø.


Bornes plugáveis X-COM®S-SYSTEM de montagem em trilho

O WAGO X-COM®S-SYSTEM está disponível em dois cortes transversais diferentes (linhas 2020 e 2022). Ele é compatível com os nossos bornes TOPJOB® S e com sua ampla variedade de acessórios.

Vantagens:

  • Termine condutores de até 1,5 mm2 em uma largura de borne de apenas 3,5 mm e até 4 mm2 em uma largura de apenas 5,2 mm
  • Push-in CAGE CLAMP® para a fiação rápida
  • Terminação por inserção de condutores rígidos, flexíveis ou semi-rígidos com terminal
  • Evite erros de conexão pela codificação de grupos com o mesmo número de polos
  • Fixe os conectores fêmea por meio de alavancas de travamento e placas aliviadoras de tensão

Bornes de alta corrente para montagem em trilho com POWER CAGE CLAMP

Os bornes de alta corrente e montagem em trilho com POWER CAGE CLAMP aplicam a pressão de mola para conectar condutores de até 185 mm2 (350 kcmil). Eles estão disponíveis como bornes de 35, 50, 95 e 185 mm2 . Há versões disponíveis para a montagem em trilho DIN e direta na placa por meio de flanges de montagem.

Vantagens:

  • Para todas as aplicações: indústrias com consumo intenso de energia, incluindo a fabricação, maquinários, equipamentos, e produção de energia
  • Adequados também para condições difíceis: resistentes ao frio e calor
  • Aprovações Ex e II (185 mm2/350 kcmil pendente)
  • Fáceis de usar: inserção de condutor por entrada lateral e aba de travamento para a fiação fácil
  • Terminação rápida: nenhuma preparação demorada – nenhuma necessidade de terminais anel ou ponteiras

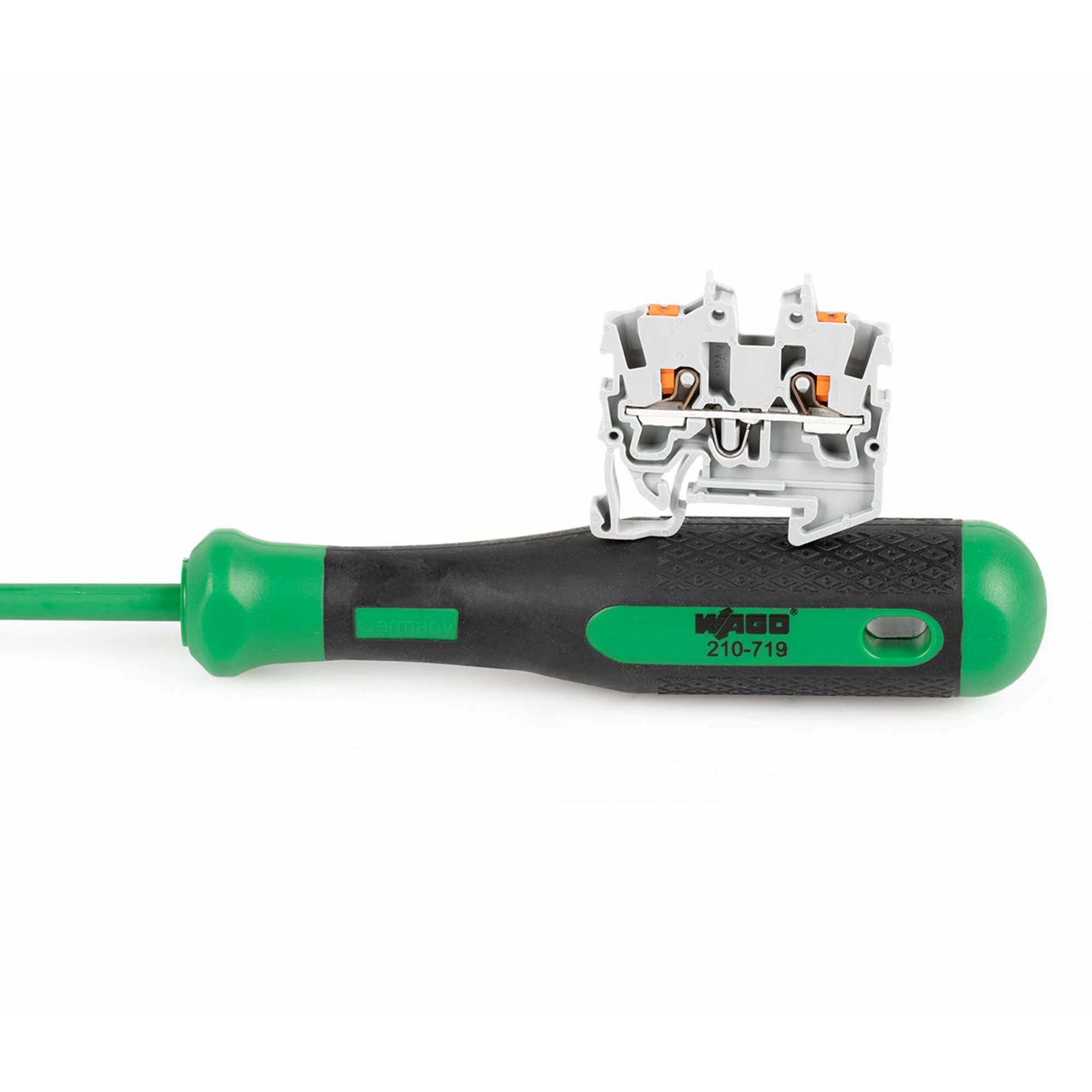

Mini bornes montados em trilho

Os mini bornes montados em trilho da WAGO são ideais para aplicações com limite de espaço e pequenos condutores. Com a tecnologia CAGE CLAMP® da WAGO, esses bornes são equipados para oferecer conexões confiáveis e à prova de vibrações.

Vantagens:

  • Exigem o menor espaço
  • Montagem em trilho DIN-15 ou DIN-35
  • Versões em cinza claro para aplicações Ex e II
  • Fácil jumpeamento, identificação e teste

Bornes montados em trilho clássicos

O programa de bornes de montagem em trilho com a tecnologia de conexão CAGE CLAMP® tem o borne certo para cada aplicação: bornes fusíveis, separação/teste, diodo, LED, bornes plugáveis – e até mesmo bornes de montagem em trilho para a fiação de sensores e atuadores.

Vantagens:

  • Bornes multinível montados: bornes de dois e três níveis, economizam espaço
  • Conexões CAGE CLAMP®: testadas e comprovadas bilhões de vezes
  • Opções de jumpeamento multifacetadas por meio de barras de jumpers tipo encaixe, jumpers redutores, jumpers com deslocamento, jumpers verticais e etc.
  • Identificação de circuito por meio de identificadores WMB
  • Fácil teste por adaptadores de teste plugáveis e modulares, bem como plugues de testes


Réguas de bornes para montagem em chassis

A linha 862 é ideal para a conexão de até quatro condutores com tamanhos entre 0,5 a 4 mm2 por potencial.

Vantagens:

  • Conecte até quatro condutores variando entre 0,5 a 4 mm2
  • Rápida fiação no local com a tecnologia push-in CAGE CLAMP®: terminação simples de condutores rígidos e flexíveis com terminais.
  • Com o contato de aterramento automático opcional para a placa de montagem, o verniz da placa é penetrado instantaneamente
  • Botões de pressão para a fácil instalação manual ou com uma ferramenta
  • Pontos para testes integrados simplificam os testes com os conectores de 2 mm Ø.
  • Opções de identificações flexíveis com identificação padrão, fita de identificação ou personalizadas para pedidos de grandes quantidades.

X-COM®S-SYSTEM Pluggable Rail-Mount Terminal Blocks

In addition to DIN-rail mounting, the X-COM®-SYSTEM also includes components for PCBs or flying leads, as well as for installation on surfaces or as through-panel connectors. Tried and tested billions of times, CAGE CLAMP® technology ensures reliable connections for all application areas.

Advantages:

  • Wide range of variants combined with various mounting options
  • Error prevention: 100% protection against mismating by coding groups with the same pole numbers
  • Security: mechanical protection via locking levers, strain relief plates or housings
  • Easy testing via slots for test plugs in female plugs and carrier terminal blocks
  • 500 V/32 A ratings for a cost-effective alternative to heavy-duty connectors


Painéis de derivação

Os painéis de derivação oferecem alta densidade de sinal com as menores exigências de espaço Organização clara e possiblidade de testes simples são essenciais.

Vantagens:

  • Disponíveis com diversos números de polos: versões com 32, 48 e 80 polos, além da versão slimline com 32 polos para racks de 19 polegadas
  • Módulos adicionais para a conexão direta ao quadro de montagem
  • Conectores de teste integrados para cada sinal/potencial
  • Identificação de grupo individual por meio dos identificadores WSB
  • Unidades modulares coloridas identificadas na fábrica para uma melhor visibilidade geral
  • Painéis de derivação azuis para aplicações EX i

Bornes compactos montados em trilho

Os bornes compactos de montagem em trilho da WAGO são extremamente compactos, tornando-os ideais para aplicações em espaços restritos. Os bornes com dois ou três níveis economizam ainda mais espaço. A tecnologia CAGE CLAMP® da WAGO oferece conexões confiáveis para todas as áreas de aplicação.

Vantagens:

  • Montagem em trilho DIN-15 ou DIN-35
  • Módulos de derivação modular plugável para conexões de fios adicionais e de teste
  • Versões em cinza claro para aplicações Ex e II
  • Os bornes com dois ou três níveis economizam ainda mais espaço
  • Jumpeamento flexível via duas fendas de jumper paralelas


Bornes para painéis de derivação e potencial comum

Os bornes para painéis de derivação e potencial comum da linha 727 da WAGO oferecem a interface perfeita entre o nível de controle e campo e são ideais para painéis de derivação com acesso de uma via.

Vantagens:

  • Fácil configuração de painéis de derivação: o lado do campo espelha o lado do painel
  • Conexão de alta densidade: numerosos pontos de fixação no menor espaço
  • Atribuição clara: unidades de fixação identificáveis diretamente
  • Versões com ou sem grampos de fixação para tampas de dutos de cabos
  • Bornes azuis para aplicações Ex i
  • Fácil teste por meio de fenda de teste para conectores de teste com 2,3 mm (0,091 polegadas) Ø

Sistema de conexão com blindagem

Os sistema de conexão com blindagem da WAGO oferece a eficiente blindagem EMC Correntes de interferência de alta frequência são dissipadas com segurança para garantir a proteção EMC ideal para máquinas e sistemas.

Vantagens:

  • Grampos de fixação de blindagem, bases para barras de aterramento e uma ampla diversidade de acessórios disponíveis
  • Grampos de fixação de blindagem com mola para o excelente contato e desempenho da blindagem
  • Diversas opções de montagem em barras de aterramento, placas de montagem ou trilhos DIN especialmente fendados
  • A montagem vertical ou horizontal do suporte do barramento com altura ajustável permite flexibilidade total de instalação
