Optimoidulla valaistuksella onnistumisia ja tunnelmaa Pirkkolan jäähallissa

Pirkkolan jäähallissa raikaa ja hengitys huuruaa, kun jääkiekkojoukkueet harjoittelevat. Peleissä vaaditaan tarkkaa silmää; kiekon ja vastustajan liikkeitä pitää seurata jatkuvasti. Oikealla valaistuksella on siis väliä. Laadukasta ja suunnattavaa valoa tarvitaan myös luistelijoiden opetellessa muodostelmiaan ja kaartaessa tiukkoihin piruetteihin - puhumattakaan luistelunäytöksistä ja jääkiekko-otteluista. Uudistetun valaistusjärjestelmän ansiosta hallissa voidaan järjestää esityksiä, joissa tarinaa kuljetaan eteenpäin vaikka eri tyyppisten valaistusefektien avulla.

Pirkkolan uuden jäähallin rakennuttajana oli Helsingin kaupunki (Kaupunkiympäristön toimialarakennukset) ja hanke valmistui syksyllä 2021. Se on osa Pirkkolan urheilupuistoa, jossa vuosittain yli miljoona urheilijaa ja kuntoilijaa nauttii monipuolisista liikuntamahdollisuuksista. Pirkkolan jäähalli on perinteisesti ollut kovassa käytössä, ja uuden hallin myötä kävijämäärän odotetaan nousevan vuositasolla noin 170 000:een henkilöön. Huolellisen suunnittelun ansiosta käyttäjien toiveet huomioitiin hyvin: urheiluseurat ja aktiivikäyttäjät ovat olleet tyytyväisiä lopputulokseen.

Hallissa on kaksi kaukaloa ja pääkäyttäjinä ovat helsinkiläiset taitoluistelu- ja jääkiekkoseurat. Tämän lisäksi niin kaukalopallo kuin ringette saavat osansa jäävuoroista, joita käyttää Malmilta Pirkkolaan siirtynyt HIFK:n naisten liigajoukkue. Päivisin jäävuoroja tarjotaan kouluille ja erityisryhmille. Niiden lisäksi on yleisöluisteluvuoroja kolme kertaa viikossa.

Käyttäjän toiveet huomioitiin heti suunnitteluvaiheesta lähtien

Hallin kahden eri jään päivittäisessä käytössä valaistusta säädetään tarpeen mukaan. Yleensä halutaan laadukasta ja kirkasta valoa, mutta erilaiset lajit ja esitykset vaativat omanlaisen valaistuksen, hallien tekninen vastaava Raimo Taulanne kertoo.

Porrastettu valaistuksen säätö tekee kentän ja katsomon valaistustehojen asettamisesta helppoa. Valaistuksen monipuoliset säätömahdollisuudet ovat erittäin tärkeitä, kun miettii hallin korkeaa käyttöastetta ja eri käyttäjien tarpeita. Ohjaamisen ja muokattavien valaistustilanteiden merkitys korostuu verrattaessa kaikille avoimia luisteluvuoroja vaikka taitoluisteluesitysten tai jääkiekon harjoitteluun, hän tietää.

WAGOn DALI-järjestelmästä ratkaisu valaistuksen ohjaukseen

Hankkeen valaistuksen suunnittelijaksi valittu Insinööritoimisto Stacon Oy:n Projektipäällikkö Sami Penttinen mainitsee, että yksi keskeinen lähtökohta oli tarve saada jäähallin kenttien valaistuksen ohjaukseen räätälöity ja käyttäjälähtöinen järjestelmä, joka on rajapinnoiltaan avoin ja siten helposti kytkettävissä useisiin muihin järjestelmiin. Sen valinnassa tärkeänä ominaisuutena oli myös mahdollisuus muokata valaistusta kenttien käyttötarkoituksiin sopivaksi – nyt ja tulevaisuudessa.

– Jääkiekkoliiton ohjeet valaistukseen ovat aika kattavat ja sieltä peilattuna tahtotila oli, että tarvitaan ohjelmoitava valaistuksen ohjausjärjestelmä. WAGOn DALI-järjestelmä mahdollistaa valaistuksen joustavan säätämisen ja sen, että halli palvelee tasapuolisesti kaikkia käyttäjiä. Valaistusvoimakkuustasot ovat erilaisia lajista riippuen ja käyttäjäkohtaisilla säädöillä saadaan esim. energiansäästöä, Penttinen listaa lähtökohtia ja hyötyjä.

– WAGO tuki sähkösuunnittelijaa laitteiden valinnassa ja avusti sähköurakoitsijaa heitä askarruttavissa kysymyksissä. Yhdessä ratkottuja yksityiskohtia oli jonkin verran, mutta kaikista niistä selvittiin jouhevasti ja aikataulussa.

Pirkkolan halli on Consti Talotekniikalle ensimmäinen WAGOn DALI-kohde - jatkossa se kykenee urakoimaan vastaavia omatoimisesti ja hyödyntämään hankkeesta saatua kokemusta.

Valaistusratkaisu vastasi suunnitteluhaasteisiin

Sami Penttinen kertoo tarkemmin perusteluja WAGOn ratkaisun valintaan. Hän nostaa keskeisimmiksi sen tekniset ominaisuudet, WAGOlta saadun asiantuntija-avun ja järjestelmän kustannustehokkuuden. Valinnassa painoivat myös ekologisuus koko elinkaaren ajalla ja ylläpidon helppous. Kokemus oli hyvä ja WAGOn valaistuksen ohjausjärjestelmän suunnittelu selkeää. Kiitos tästä kuuluu hyville suunnitteluohjeille sekä avuliaille että osaaville asiantuntijoille.

– Olen erityisen tyytyväinen valaistuksen asiantuntijana toimineen Lasse Mäkisen osaamiseen ja tukeen.

Penttinen pitää projektia ja valaistuksenohjauksen toteutusta onnistuneena ja toimivana kokonaisuutena. Hän uskoo, että WAGOn järjestelmiä käytetään jatkossakin Insinööritoimisto Stacon Oy:n tekemissä suunnitelmissa, koska hanke onnistui joka suhteessa hyvin.

– En varmaan muuttaisi mitään suunnittelun osalta seuraavaan kohteeseen. Jos joku kehitettävä asia pitää mainita, niin voisin valita ohjauspaneeleihin pinta-asennuskehykset, jotka ovat nyt saatavilla WAGOlta suoraan.

WAGOlta valaistuksenohjauksen kokonaisuus

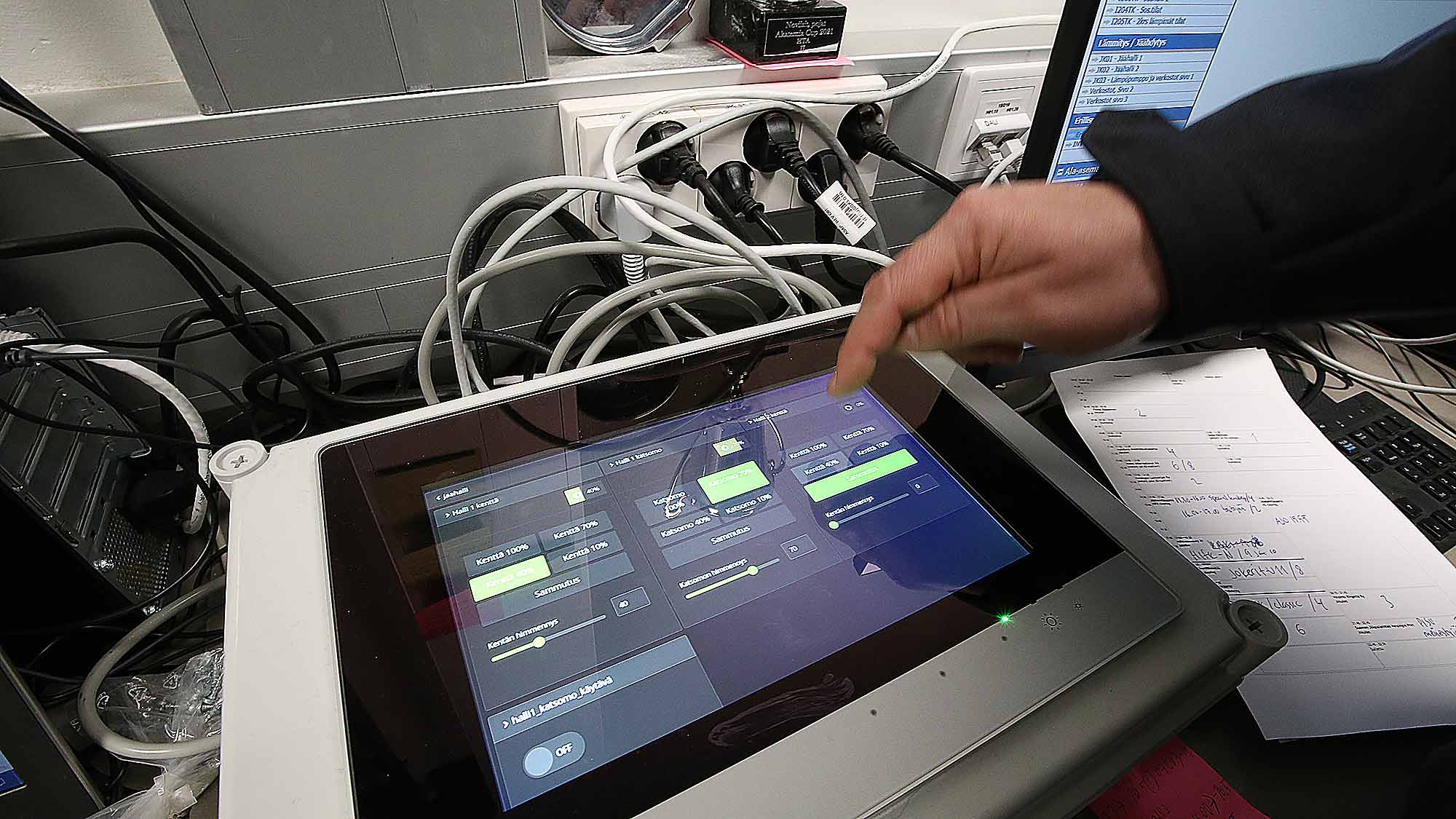

Ratkaisusta vastannut WAGOn Lasse Mäkinen kertoo, että sähkösuunnittelija määritti kohteen valaistuksen ohjaamiseen järjestelmän, jossa hallinta hoituu liiketunnistuksen perusteella, kosketusnäytöiltä vahtimestarin huoneesta sekä tuomariaitioista jään tuntumasta.

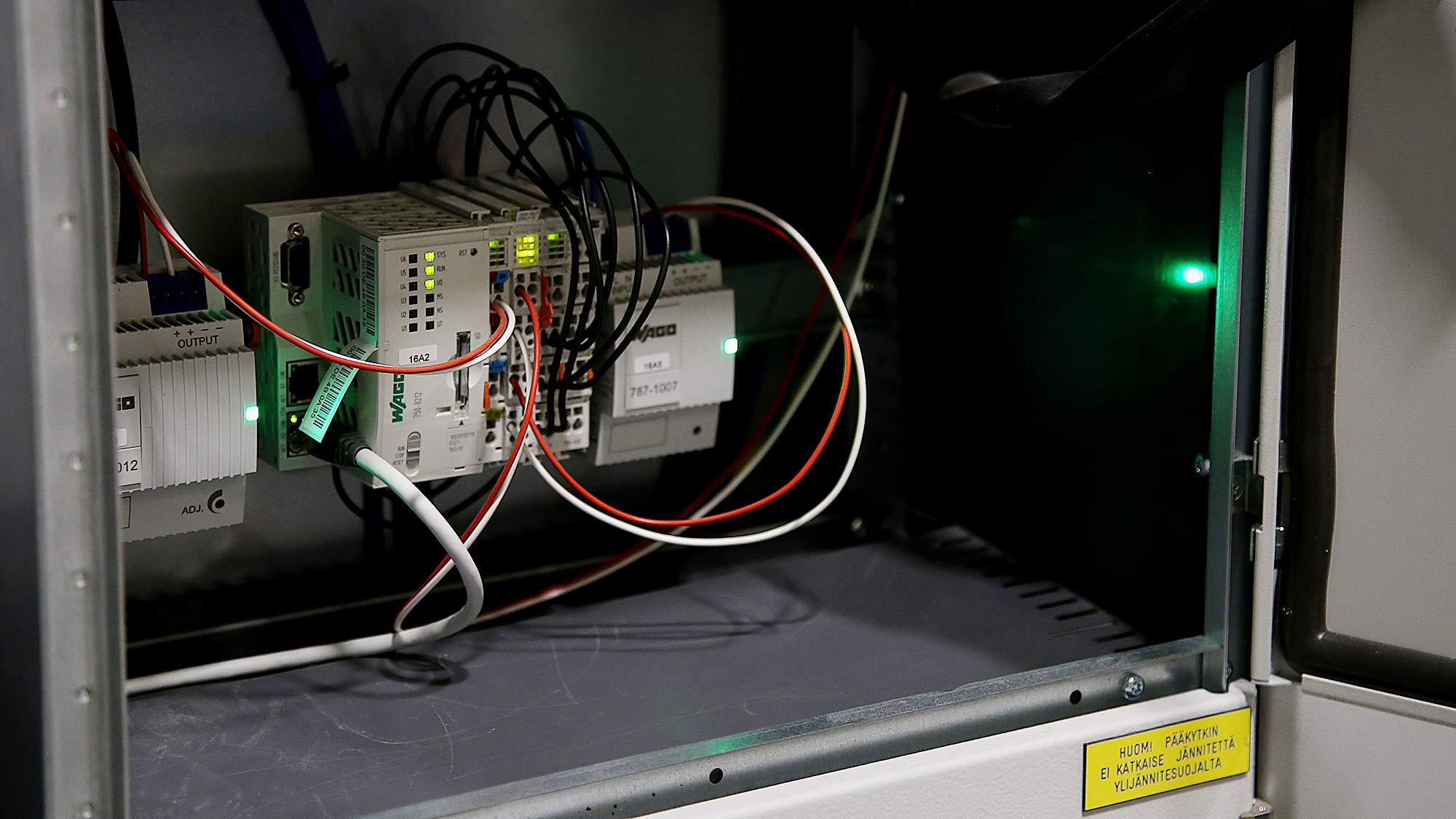

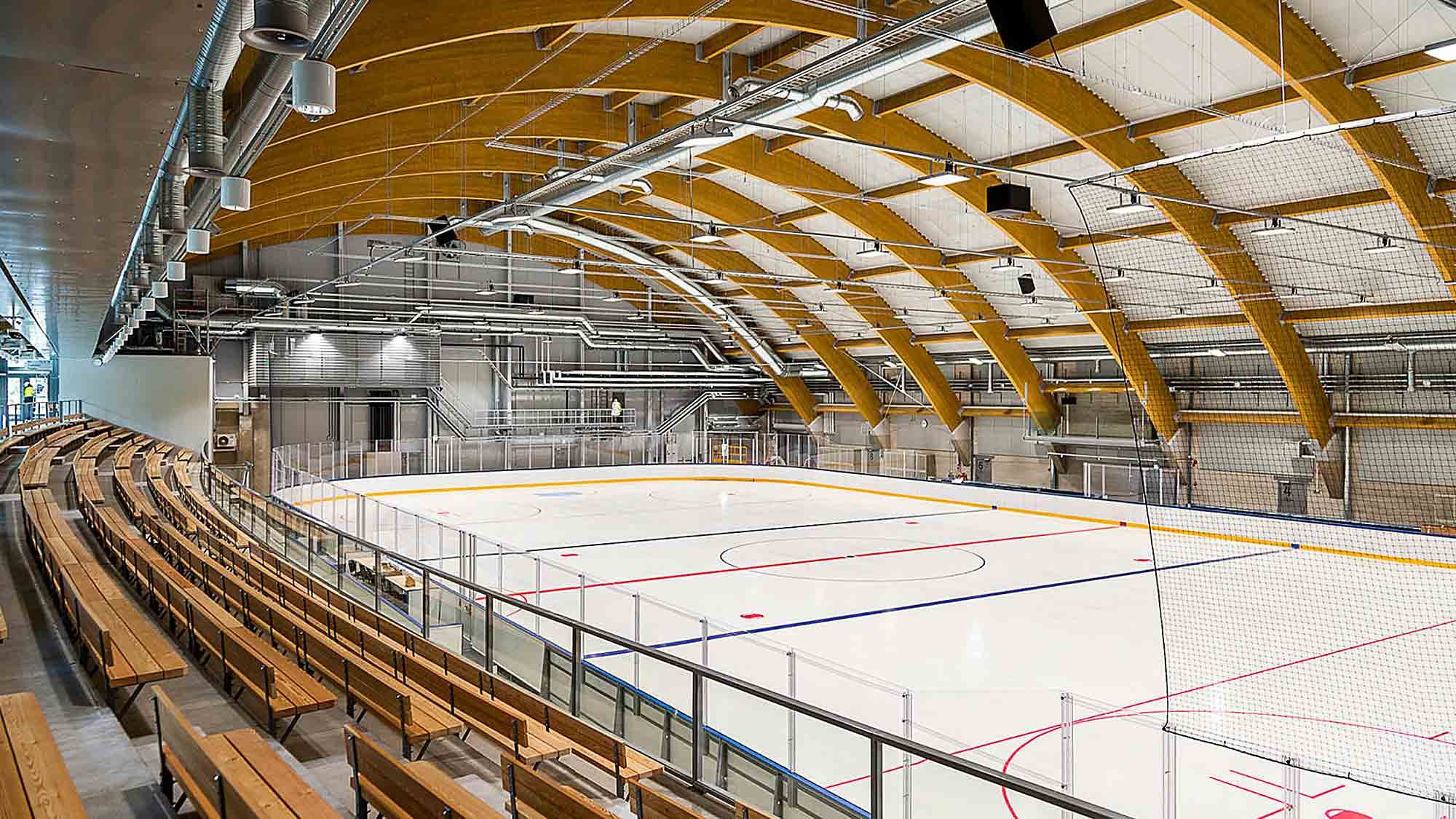

– Käytävien ja aputilojen valaistusta ohjataan liiketunnistimilla. Pitkien kaapelointimatkojen takia laitteita hajautettiin useampaan keskukseen. WAGOn valaistuksen ohjausratkaisu soveltui tähän kohteeseen ja näihin tarpeisiin loistavasti. Kaukaloiden keskuksista lähtee useita DALI-2-väyliä valonheittimille, kulkuvaloille ja katsomon valaistukseen.

– Tekniikka sopii erityisesti vastaaviin kohteisiin, koska WAGOn valaistuksen ohjaus on räätälöitävissä niin laitteiden kuin ohjelmoinnin puolesta käyttäjän tarpeisiin. Järjestelmä mukautuu loistavasti olosuhteisiin, joissa tarvitaan keskitettyä valaistuksenohjausta. Valaistuksenohjauksen automaatiot mahdollistavat läsnäolo-ohjaukset, kalenteriohjaukset ja ulkopuolisesta ohjauksesta tulevat komennot. Myös etäkäyttö visuaalisen liittymän kautta on mahdollista, Mäkinen mainitsee.

– WAGO tarjoaa laajan valikoiman tuotteita myös sähköjohtimien liitoksiin: riviliittimiä, asennusliittimiä ja pistoliittimiä valaistuksen sähkösyöttöön. WINSTA-pistoliitostekniikka ja valaistuksenohjaus mahdollistavat käyttäjälle ja kiinteistön omistajalle ratkaisun mukautuvaan valaistukseen. Yhdistelemällä eri ratkaisuja keskenään tilojen valaistusta voidaan laajentaa ja muokata.

– Hallin sähkösuunnitelmat olivat selkeät ja urakoitsijalle toteutuskelpoiset. Tuimme sähkösuunnittelijaa laitteiden valinnassa sekä avustimme sähköurakoitsijaa heitä askarruttavissa kysymyksissä. Pirkkolan jäähalli oli sähköurakoitsijalle heidän ensimmäinen WAGOn valaistuksen ohjaushanke ja jatkossa he kykenevät toteuttamaan seuraavan WINSTA-ratkaisun varsin omatoimisesti, Mäkinen täsmentää.----------Kuvat: Maarit Hohteri, Helsingin Kaupunki ja Aleksei Dernjatin, WAGO Finland Oy----------Lisätietoa:Helsingin Kaupunki, Pirkkolaan 18.9.2021 avattu uusi energiatehokas jäähalli tuo helpotusta Helsingin haastavaan jäätilanteeseenJäähallien valaistusohje, Suomen Jääkiekkoliitto Ry, Jääkiekon SM-liiga Oy, Opetus - ja kulttuuriministeriö 2014
