WAGO I/O SYSTEM 750 XTR

Automatisez là où tous les autres systèmes atteignent leurs limites - et ce de manière fiable et économique jusqu'aux milieux à risques d'explosion de la zone 0/20 !

Vos avantages :

  • eXTRêmement résistant aux températures : -40 … +70 °C

  • Tenue en tension eXTRême : jusqu’à 5 kV de tension de choc selon DIN EN 60870-2-1 et insensible aux perturbations

  • eXTRême résistance aux vibrations jusqu'à une accélération de 5 g selon DIN EN 60068-2-6

  • eXTRême résistance aux chocs : jusqu'à 15g (150 m/s2) ou résistance aux chocs permanents jusqu'à 25g (250 m/s2) selon CEI 60068-2-27

  • Sécurité intrinsèque eXTRême : saisie et édition des signaux en
    zones 0 et 1

Affichage de liste de produits

Le système pour environnements eXTRêmes

XTR – Ce sigle est synonyme de protection extrême contre les influences climatiques, les vibrations, les chocs et les surtensions. C'est surtout le cas là où la technologie est directement exposée aux conditions climatiques extérieures. Cependant, les systèmes d'automatisation utilisés dans ces zones nécessitent souvent des mesures de protection supplémentaires, encombrantes et coûteuses, dans ou sur l'armoire de commande/boîtier de commande afin de défier les forces climatiques et mécaniques. Le WAGO-I/O-SYSTEM 750 XTR fonctionne sans aucune mesure supplémentaire et se caractérise par d'autres améliorations pratiques, telles qu'une plage de température étendue de -40 ° C à +70 ° C.

Nouveautés

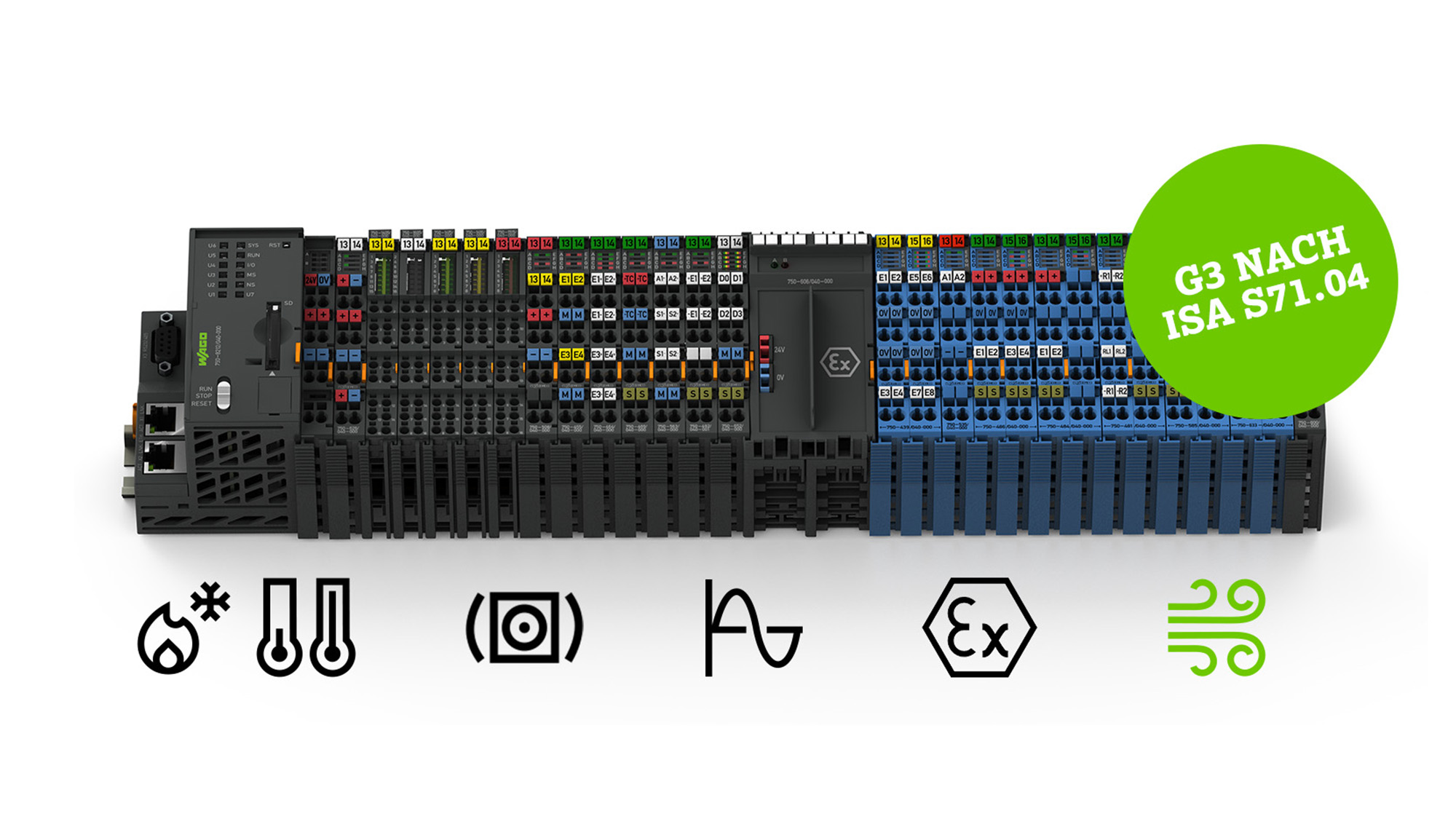

Le système d'E/S 750 XTR de WAGO réussit le test de gaz corrosif selon ISA S71.04 « G3 »

La résistance à la corrosion de la série XTR aux gaz mixtes en circulation élargit considérablement son champ d'application.

Depuis plus de 10 ans, le système WAGO I/O 750 XTR défie les conditions environnementales extrêmes. L'abréviation « XTR » signifie protection extrême contre les influences climatiques, les vibrations, les chocs et les surtensions.

Le système démontre ses points forts, en particulier dans les domaines exigeants tels que la construction navale, la technique ferroviaire et le secteur de l'énergie.

Afin d'élargir encore son domaine d'application, la série WAGO 750 XTR a maintenant passé avec succès le test de corrosion avec des gaz mixtes en circulation selon ISA S71.04. Le système résiste ainsi à la corrosion des gaz suivants :

H2S (sulfure d'hydrogène)

SO2 (dioxyde de soufre)

Cl2 (chlore gazeux)

NOx (oxydes d'azote)

Le niveau de corrosivité atteint est « G3 (Harsh) ».

Plus de performances dans des conditions environnementales difficiles

Nouveaux contrôleurs et modules PFC200 pour le système d'E/S WAGO 750 XTR

WAGO étend son système d'E/S 750 XTR, spécialement développé pour des conditions environnementales exigeantes, avec des contrôleurs PFC200 plus puissants et de nombreux nouveaux modules d'E/S. La nouvelle technologie PFC200 fonctionne avec la base matérielle G2 et dispose d'un processeur Cortex-A8 à 1 GHz avec 512 Mo de RAM et 4 Go d'eMMC. Cela signifie que des applications peuvent également être mises en œuvre, qui disposent d'une forte demande de puissance de calcul ou d'espace de stockage. De plus, un module PWM à 4 canaux est désormais disponible, avec lequel tous les canaux peuvent être paramétrés séparément. Les entrées analogiques pour les mesures de courant et de tension avec quatre canaux haute résolution et des entrées et sorties numériques à commutation négative à 8 canaux sont également nouvelles.

Le système d'E/S WAGO 750 XTR est spécialement conçu pour les applications qui ont des exigences très élevées en termes de conditions environnementales. Des exemples typiques peuvent être trouvés dans le secteur de l'énergie, dans la construction navale, dans les systèmes offshore et dans les applications ferroviaires. Le système se caractérise par un grand nombre de canaux dans un espace d'installation compact et permet ainsi de gagner de la place dans l'armoire de commande. Dans la plupart des cas, les modules d'E/S ne font que 12 mm de large et offrent jusqu'à 16 canaux.

Vos avantages :

  • La base matérielle G2 du contrôleur PFC200 offre plus de puissance de calcul.

  • Système d'E/S WAGO 750 XTR avec nouveau module PWM et sorties numériques à commutation négative

  • Une technologie d'automatisation fiable fonctionne même dans des conditions extrêmes.

Numéros d'article :
750-8212/040-000 PFC200 G2 2ETH RS XTR
750-8212/040-001 PFC200 G2 2ETH RS Tele XTR
750-8216/040-000 PFC200 G2 2ETH RS CAN DPS XTR
750-1417/040-000 8DI 24 VDC 3ms LSS 2-wire XTR
750-1516/040-000 8DO 24 VDC 0.5A LSS 2-wire XTR
750-471/040-000 4AI U/I DiffGalv XTR
750-637/040-000 Inc. Encoder 5 VDC 32bits XTR
750-677/040-000 4PWM 24 VDC 0.2A XTR
750-600/040-001 End Module 8*N XTR

Solution de pointe pour la moyenne tension

Module de mesure de puissance à 3 phases pour une extension simple des armoires de commande existantes

Le nouveau module pour le système d'E/S WAGO 750 XTR permet la mesure des données électriques d'un réseau d'alimentation triphasé dans la plage de moyenne tension jusqu'à 20 kV à l'aide de capteurs spéciaux.

Vers le produit

Il offre ainsi une solution simple, intégrée et économique pour la gamme basse et moyenne tension en liaison avec une simple analyse de réseau. Le module permet des mesures avec des capteurs de tension et de courant conformes aux normes CEI 60044-7/8 et CEI 61869-10/11. L'appareil de commutation existant peut être étendu rapidement et facilement sans avoir besoin de travaux de transformation importants. L'intégration dans le WAGO I/O System 750 XTR rend inutile l'installation d'appareils supplémentaires. L'utilisateur bénéficie également des propriétés du système XTR robuste, qui peut résister à des charges de vibrations et de chocs élevées, garantit la rigidité diélectrique et la résistance CEM et peut être utilisé dans une large plage de températures de -40 à +70 ° C. Les applications typiques du nouveau module sont, par exemple, les stations de réseau local ou les connexions moyenne tension dans les installations industrielles.

Vos avantages :

  • Mesure des paramètres de réseau importants dans les systèmes moyenne tension

  • Intégration facile dans l'appareillage existant

  • WAGO I/O System 750 XTR pour des conditions environnementales difficiles

Référence :
750-495/040-010

Disponibilité : en stock

MM-4848 XTR_2000_1125.jpg

Pour des connexions robustes dans le trafic ferroviaire : WAGO-I/O-System 750 XTR maintenant avec des connexions M12.

Fluctuations de température, chocs et vibrations - la technologie d'automatisation pour les applications ferroviaires doit fonctionner de manière sûre et fiable, même dans des conditions extrêmes. WAGO a optimisé le système d'E/S WAGO 750 XTR éprouvé spécialement pour une utilisation sur les rails : d'une part, le PFC200 XTR et le coupleur de bus de terrain Modbus TCP XTR/ EtherNet/IP XTR sont désormais implémentés dans la dernière et plus puissante génération. D'autre part, des connexions M12 particulièrement robustes sur les appareils remplacent les connexions RJ-45 auparavant courantes.

Protection sûre contre la saleté et l'humidité

"Cette dernière est une exigence stricte - en particulier dans le domaine du transport ferroviaire", explique le chef de produit, Manfred Kühme. Les connecteurs M12 ont une résistance mécanique élevée et résistent à la saleté et à l'humidité lorsqu'elles sont branchées. En même temps, ils garantissent un contact sûr et fiable et donc une transmission de données sans erreur. Contrairement aux connecteurs RJ-45, ils ne sont pas simplement enfichés, mais vissés dans la prise de manière à résister aux vibrations. « Cela s'applique au matériau de câblage ETHERNET lourd et rigide qui est utilisé dans le trafic ferroviaire comme type de connexion le plus fiable », explique Kühme.

Une technologie extérieure éprouvée

Le système d'E/S WAGO 750 XTR a déjà fait ses preuves dans de nombreuses applications extérieures exigeantes dans le transport ferroviaire, sur les navires, dans l'industrie pétrochimique ou dans l'industrie de l'eau et des eaux usées. Les certifications pour divers domaines d'application et marchés, les composants hautes performances, la petite taille et le grand choix de modules d'E/S sont parmi les avantages les plus importants du système et promettent une flexibilité maximale même dans les conditions les plus difficiles.

Vos avantages :

  • Le PFC200 et le coupleur du WAGO I/O System 750 XTR sont implémentés dans la dernière génération la plus puissante.

  • Connexions M12 pour une protection maximale contre les vibrations, les chocs et la contamination

Référence :
750-364/040-010
750-365/040-010
750-8212/040-010
750-8213/040-010

Disponibilité : en stock
