picoMAX® – le système de connecteurs

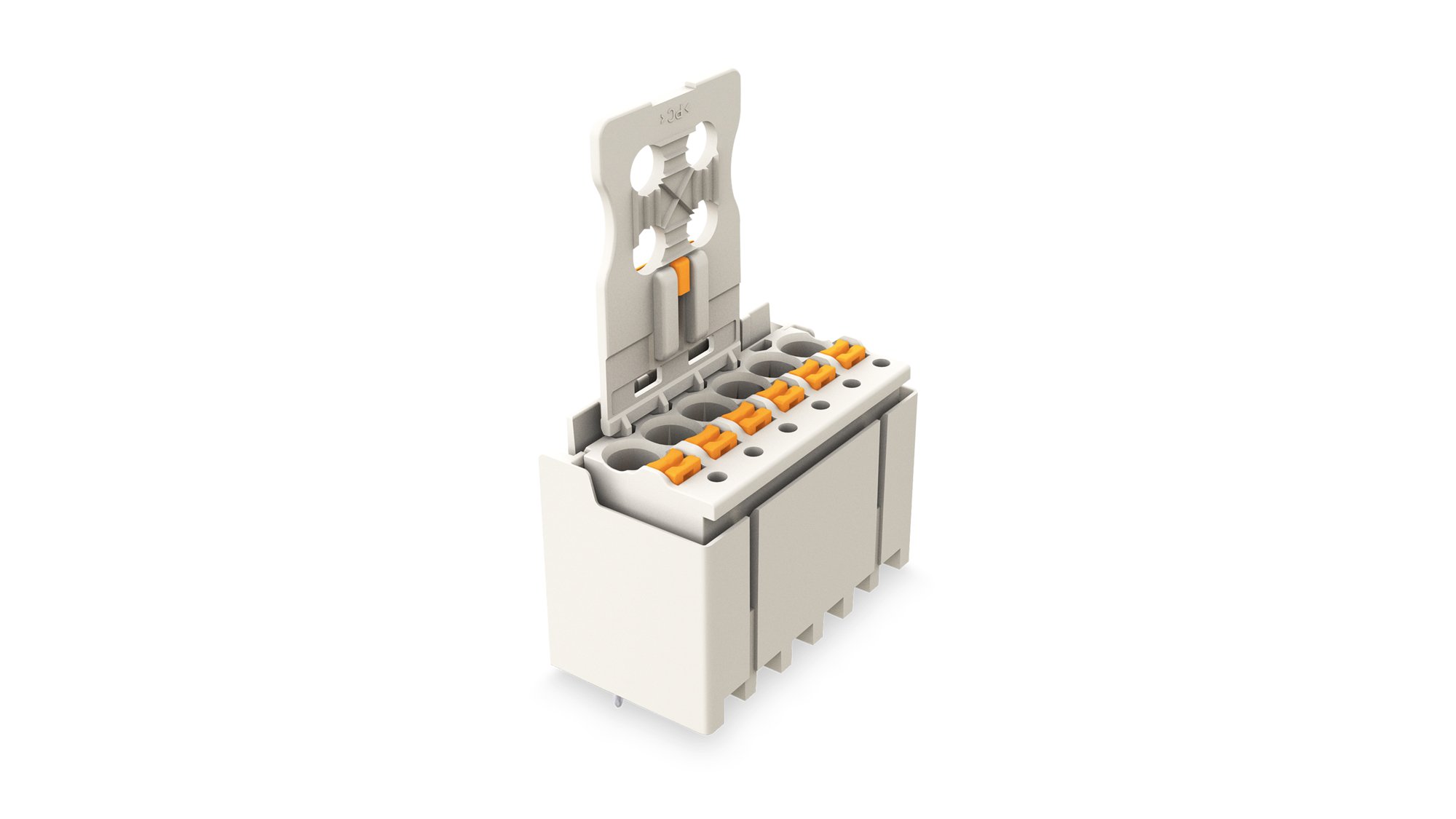

picoMAX® est un système de connexion enfichable compact au design très innovant. Il utilise à double titre la force de contact d'un seul ressort en acier inoxydable Cr-Ni pour serrer le conducteur et connecter la broche du connecteur. Ainsi, picoMAX® est encore plus compact que les autres systèmes de connecteurs et il établit de nouveaux critères pour les connexions « Fils à carte » , « Carte à fils » et « Fils à fils » ainsi que pour les connexions traversantes.


Vos avantages :

  • Forme compacte : espace de montage nécessaire réduit de 30 %

  • Système de contact radicalement simplifié

  • Fiabilité de contact absolue même à des températures ambiantes plus élevées grâce à une conception spéciale, une technologie innovante de connexion à ressort et un matériau isolant innovant

  • Grâce au verrouillage intégré et à l'insertion presque complète du connecteur femelle dans le connecteur mâle, résistance aux vibrations très élevée jusqu'à 20 g pour les connexions fil à carte

  • Possibilité efficace de tester dans le même axe que le conducteur grâce à une ouverture de test

Afficher la liste de produits

Avantages de la famille picoMAX®

Le système de connexion enfichable picoMAX® présenté dans la vidéo, par exemple :

  • Bouton de verrouillage intégré

  • Double utilisation d'un ressort unique en acier inoxydable Cr-Ni

  • Plaque de serrage avec curseur de déverrouillage


Les signaux parfaitement connectés

picoMAX® 3.5 : les connecteurs pour circuits imprimés au pas de 3,5 mm pour sections de conducteurs jusqu'à 1,5 mm2 et courants de référence jusqu'à 10 A

Avantages :

  • Connexion universelle pour tous types de conducteurs

  • Insertion directe de conducteur rigide et conducteur souple avec embout d‘extrémité grâce à la connexion Push-in CAGE CLAMP®

  • Câblage du connecteur femelle en position enfiché ou non

  • Verrouillage intégré empêchant une séparation accidentelle

Afficher la liste de produits


Alimentation optimale en tension

picoMAX® 5.0 et 7.5 : les connecteurs pour circuits imprimés au pas de 5,0 mm et 7,5 mm pour sections de conducteurs jusqu'à 2,5 mm2 et courants de référence jusqu'à 16 A

Avantages :

  • Connexion universelle pour tous types de conducteurs

  • Insertion directe de conducteur rigide et conducteur souple avec embout d‘extrémité grâce à la connexion Push-in CAGE CLAMP®

  • Câblage du connecteur femelle en position enfiché ou non

  • Possibilité de tester dans le même axe que le conducteur par contact direct

  • Verrouillage intégré empêchant une séparation accidentelle

Afficher la liste de produits


La façon la plus simple de rendre enfichables des circuits imprimés

picoMAX® eCOM est la version encore plus économique et compacte sans boîtier pour connecteurs mâles pour les applications enfichables sur le circuit imprimé. Dans les pas 3,5 mm, 5,0 mm et 7,5 mm, avec des connecteurs femelles pouvant être directement soudés, ce système offre la solution parfaite pour votre application économique.

Avantages :

  • Connexion universelle pour tous types de conducteurs

  • Insertion directe de conducteur rigide et conducteur souple avec embout d‘extrémité grâce à la connexion Push-in CAGE CLAMP®

  • Disponible comme borne droite ou coudée pour circuit imprimé

  • Disponible pour section de conducteurs de 0,2 à 1,5 mm2 (3.5) ainsi que pour section de conducteurs de 0,2 à 2,5 mm2 (5.0, 7.5)

  • Soudure directe du connecteur complet grâce aux broches à souder pré-insérées

  • En cas de maintenance, peut être retiré du circuit imprimé comme un connecteur.

  • Faible encombrement sur le circuit imprimé en raison de la juxtaposition sans perte de pôles avec un nombre différent de pôles

Afficher la liste de produits


Transmission de signaux avec bornes pour circuits imprimés

Presque tous les bâtiments en sont équipés : des capteurs. En tant qu'organes sensoriels d'un bâtiment, ils perçoivent les influences extérieures telles que l'humidité et la qualité de l'air, la température et la luminosité Pour que le capteur puisse fonctionner correctement, une technique de connexion fiable pour circuits imprimés est indispensable. Elle alimente le capteur en tension et transmet les valeurs mesurées sous forme de signaux électriques. Pour ses capteurs, Thermokon s'appuie sur la borne pour circuit imprimé picoMAX® eCOM, compatible Single Pair Ethernet. Il s'agit d'une option particulièrement compacte pour la technologie de connexion des circuits imprimés au niveau du signal.

En savoir plus

Fiabilité maximale 365 jours par an

Dans les systèmes de sécurité, tous les composants doivent fonctionner de manière fiable, 24 heures sur 24. Cela concerne également la technique de connexion des circuits imprimés. Dans les systèmes d’alarme, les bornes et les connecteurs des circuits imprimés transmettent une grande variété de signaux essentiels au bon fonctionnement.

En savoir plus


Tous les produits

Découvrez toute la gamme des produits de la famille picoMAX®

Afficher la liste de produits
