Elektronikus kismegszakítók (ECB)

A csupán 6 mm-es (0,236 hüvelyk) szélességgel ezek az új megszakítók a legkeskenyebb elektronikus áramköri megszakítók a piacon. Körülbelül 66%-kal kisebbek, mint a miniatűr megszakítók, ezáltal több helyet spórolnak meg, mely különösen a vezérlőszekrényekben való használat esetén fontos szempont. Ezen elektronikus megszakítók lehetővé teszik 50 000 mikrofarádnál nagyobb kapacitív terhelés kapcsolását további védelem vagy a névleges áramértékek megváltoztatása nélkül, melyek a bekapcsolási túláramok miatti hibás kioldások számának csökkentésére szolgálnak.

Előnyök:

• 24 V DC / hat változatban 1-8 A névleges áramhoz

• A néveleges áramerősség szerint színkódolva

• Rendkívül vékony változat

• Bekapcsolási kapacitás: >50 000 µF

• Széles működési hőmérséklet-tartomány: −25 … +70°C (−13 … +158°F)

• Alaphelyzetbe állítás, be/ki kapcsolás közvetlenül a modulon vagy távolból a digitális bemeneti jel segítségével

• A triggerelt jelkimenet akár 30 eszközhöz tartozó csoportjelzésként is használható

• Jóváhagyások: CE, UL 61010, UL 2367

A WAGO helytakarékos elektronikus megszakítói jobb ár-teljesítmény arány mellett biztosítanak megbízható védelmet. Kiemelkedő tulajdonságokat és megbízható védelmet nyújtanak túlterhelés és rövidzár esetén. A maximum 45 mm-es (1,772 hüvelyk) szélességgel, ezen elektronikus megszakítók nagy csatornasűrűségük miatt helyet takarítanak meg a vezérlőszekrényben.

Előnyök:

• Kettő-, négy- és nyolccsatornás védőkapcsoló 0,5 ás 12 A között állítható áramerősséggel.

• Nagy kapcsolási kapacitás: > 50 000 µF

• Kommunikációs képesség: távfelügyelet és újraindítás

• Opcionális aktív áramkorlátozás

• Jóváhagyások: CE, UL 60950, UL 2367, GL

A szekunder oldalon a kapcsolóüzemű tápegység biztosítja az egyenfeszültséget a vezérlő áramkör terhelései számára (pl. vezérlők, kezelőpanelek, kijelzők és segédrelék). Ezek a vezérlő áramkörök is igénylik a vezetékezés védelmét, ha a terhelés nem rendelkezik saját védőeszközzel, akkor eszközvédelemre is szolgál. Továbbá az EN 60204 Gépek irányelv megkívánja a veszélyes földelési hibák észlelését a vezérlő áramkörök, illetve az 5 másodpercen belüli kikapcsolást.

A kapcsolóüzemű tápegységek túláramvédelme nagyon gyorsan reagál a túláramokra a kimeneti oldalon. Nem hatékony az egyedi áramutaknak biztosítékokkal vagy hagyományos megszakítókkal való különálló védelme a szekunder áramkörben, ha a tápegység nem képes rövid ideig tartó túláram szolgáltatására.

Lehetséges alkalmazások:

• Kisfeszültségű, nagy teljesítményű és kétpólusú biztosítékok

• Nagy túláramok szükségesek a gyors kioldáshoz

Magyarázat:

• A példában: tízszeres túláram (a biztosíték névleges áramára vonatkoztatva): kioldás a 30 ms (legjobb esetben) vagy a 200 ms (legrosszabb esetben)

• Csak kétszeres túláram: kioldás a 2 s-os (legjobb eset) vagy a >100 s-os (legrosszabb eset) tartományban.

Lehetséges alkalmazások:

• Megszakítókban vagy motorvédő kapcsolókban található

• Nagy túláramok szükségesek a gyors kioldáshoz

Magyarázat:

• A példában: háromtól ötszörös túláramig B karakterisztikához és váltakozó áramú működéshez, további biztonsági tényező 1,2 vagy 1,5

• A legrosszab esetben a kioldási áram a névleges áram 7,5-szerese kell hogy legyen.

A WAGO elektronikus kismegszakítóinak funkciói

• Pontos beállításokat biztosít

• Rövid időn belüli reakció – még alacsony túláramok esetén is

• Hosszú kábelek és kis keresztmetszetek védelme lehetséges

Magyarázat:
Kis túláramok és nagy kábelhosszak esetén is megbízható védelmet nyútjt az elektronikus megszakító.

Az elektronikus kismegszakító ellenőrzi, hogy a kimeneti áram nagyobb-e a névleges áramnál. Amint a kimeneti áram meghaladja a névleges áramot, akkor egy félvezetős kapcsolóval elektronikusan megtörténik a kimenet lekapcsolása. A túláram nagyságától függ a kioldási idő. Az egy vagy több kimeneti csatornát figyelő mikroprocesszor végzi a kimeneti áram mérését, a feldolgozást és a kioldási idő számítását, illetve a félvezetős kapcsoló működtetését. A jobb oldali grafikonon láthatóak a megfelelő kioldási idők.

• Kikapcsolás szekunder oldali túláramok és rövidzárlatok esetén – még hosszú kábelek és kis keresztmetszetű áramkörök esetén is pontosan, gyorsan és többször

• Szelektivitás

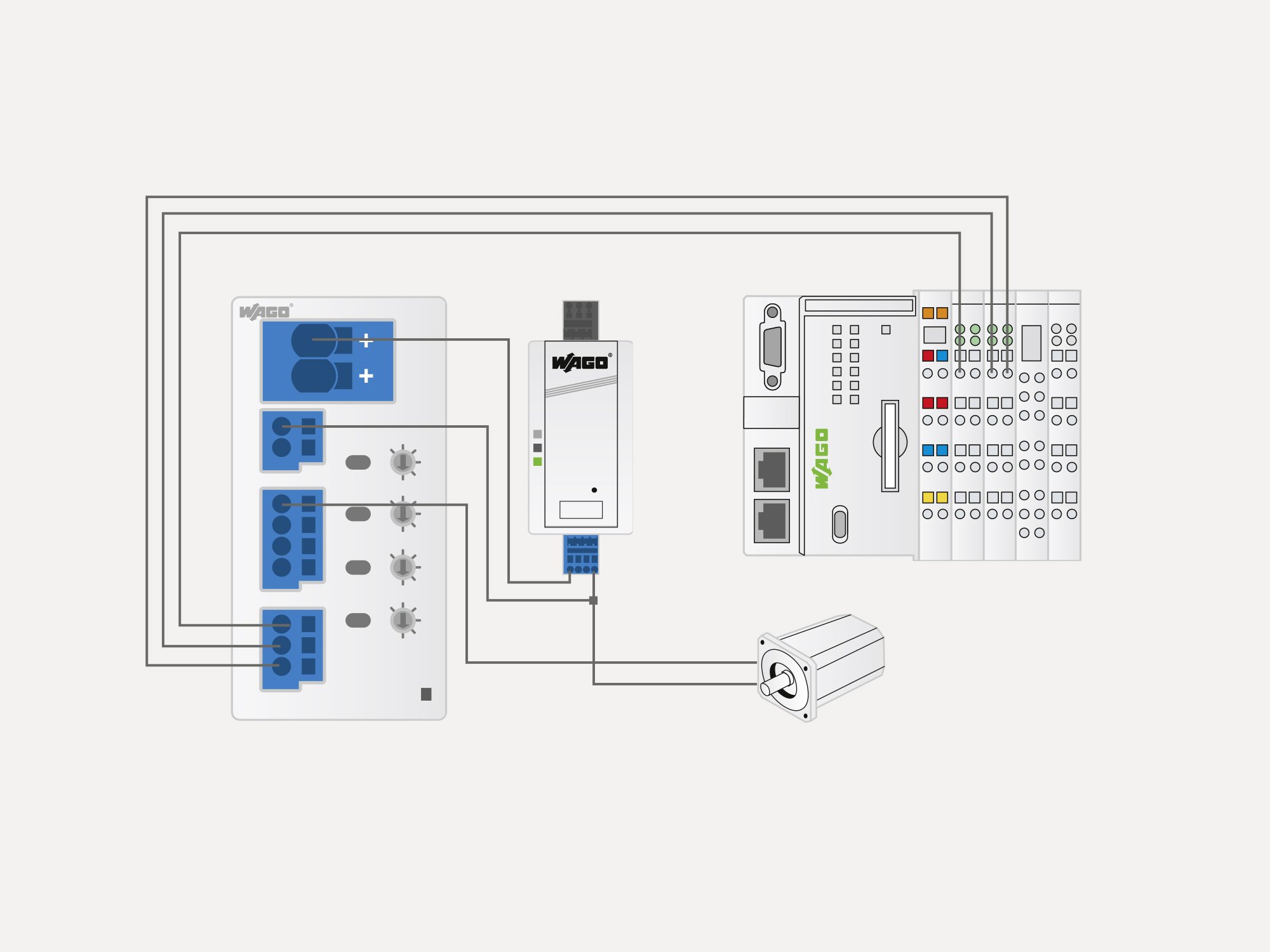

• Digitál be- és kimeneten keresztüli távvezérlés

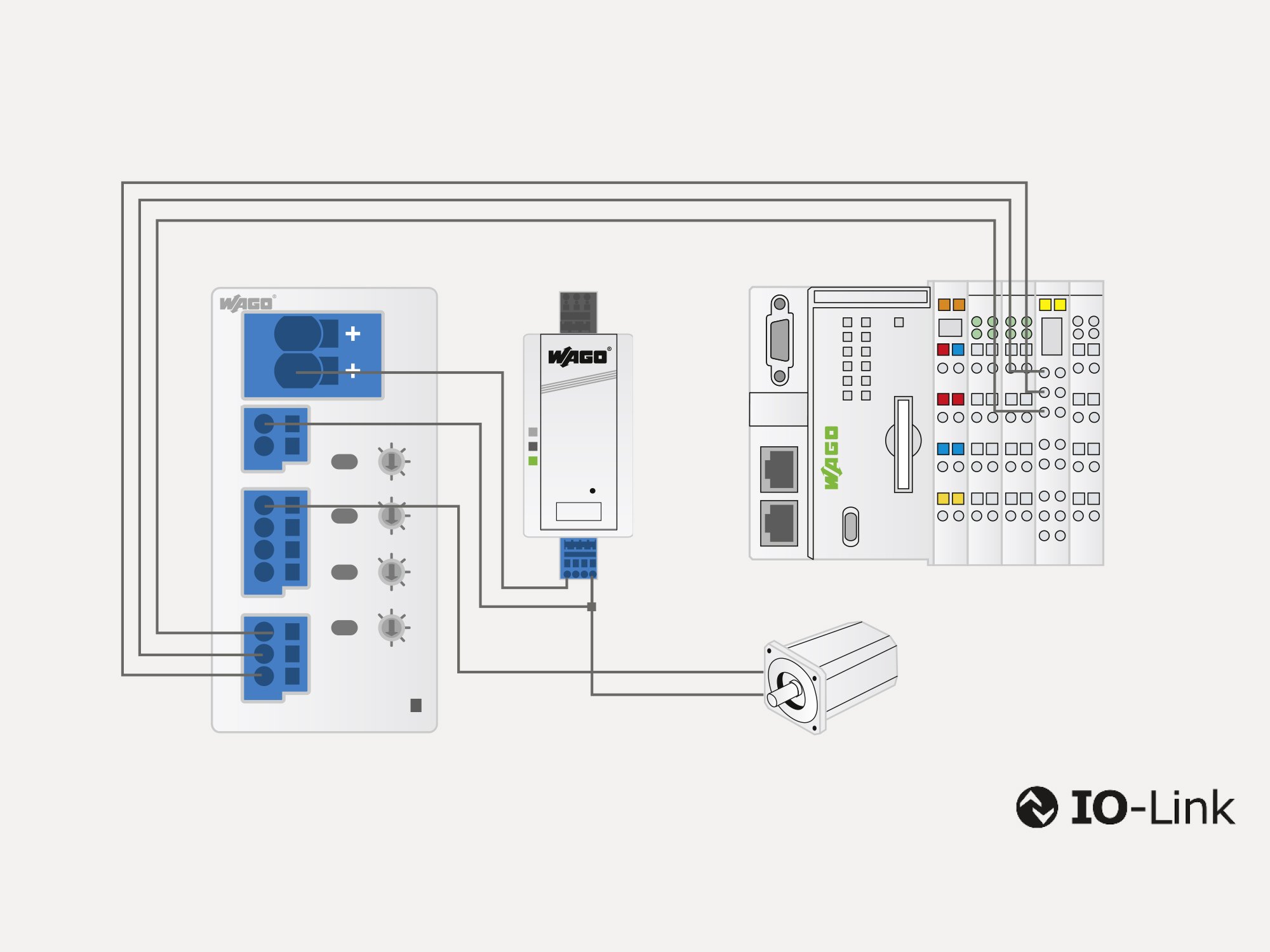

• Kiolvasási funkciók (kommunikáció) soros adatátvitel révén digitális bemenettel és kimenettel

• Előnyös szerelési méret és szélesség, például nyolc kimeneti csatorna csupán 32 mm-en, amely a kismegszakítókhoz képest 80%-os beépítési hely megtakarítást jelent.

• Beállítható áramérték hozzárendelhető mindegyik csatornához

• Megfelel az EN 60204-1 földelési hibák esetén öt másodpercen belüli megbízható lekapcsolást előíró követelményeinek

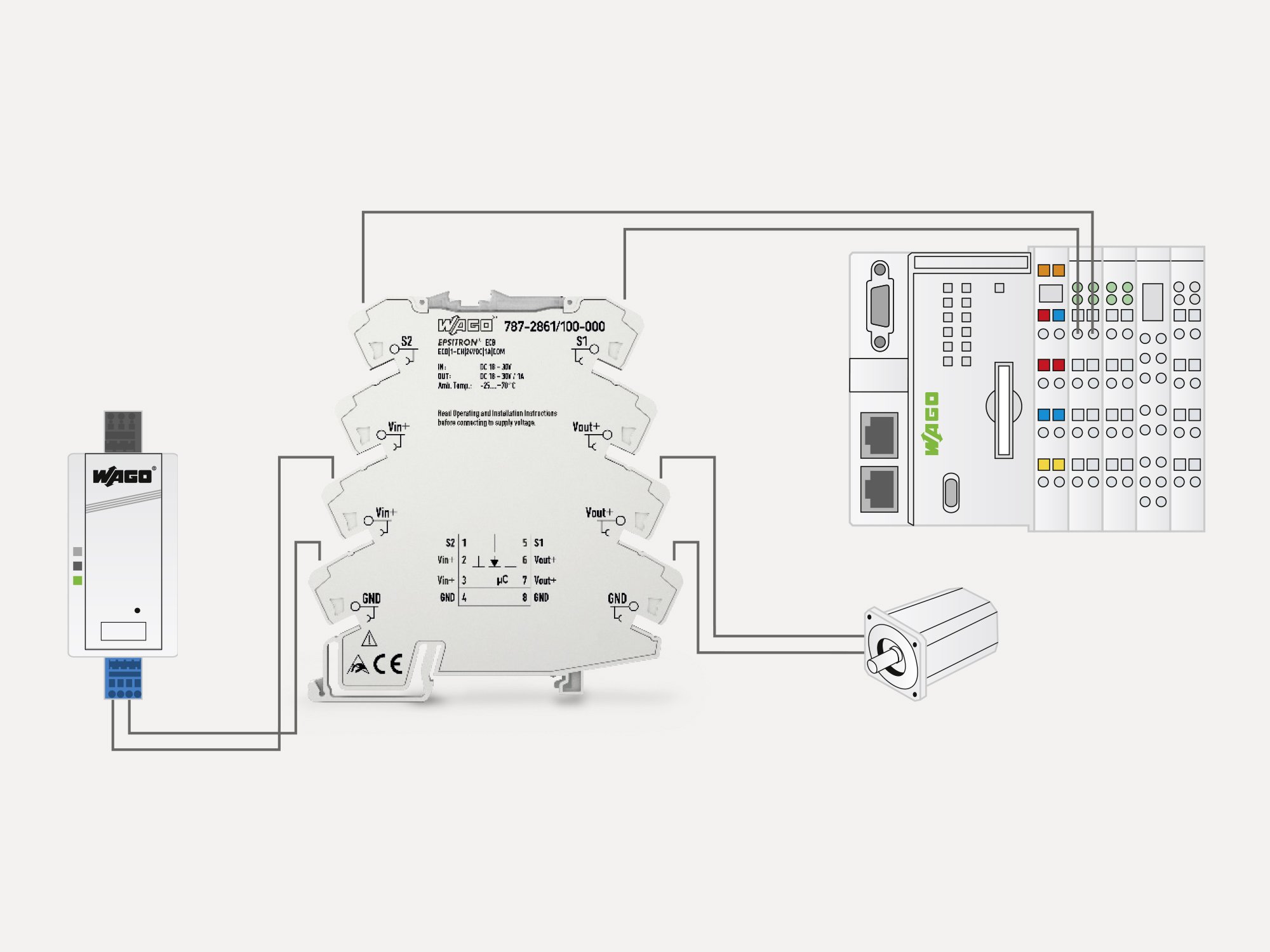

The electronic circuit breaker can be reset via digital control signal. The 787-2861 ECB can also be switched on and off with this control signal. A digital output signal indicates the status of the channel or the sum of the channels for 787-166x ECBs. For some devices, this signal is potential-free (P).
