A WAGO 221-es sorozata – rugalmas, gyors és biztonságos

Hajtsa fel a működtető kart, helyezze be a vezetéket, nyomja le a működtető kart - Kész! A WAGO 221-es sorozatú vezeték összekötői szerszám nélküli, működtetőkaros csatlakozók, ezért könnyű, gyors és megbízható csatlakozást biztosítanak a 0,14-6 mm² (24-10 AWG) tömör, többeres merev és hajlékony vezetékek esetén.

Különböző kivitelben és változatban érhetők el. Továbbá a kiegészítőket bemutató portfólió is elérhető, ezáltal a WAGO 221-es sorozatú vezeték összekötők nagyszerűen használhatók többféle alkalmazási területen is.

A termékekről itt talál részletes információkat:

Vezeték összekötők 221-es széria
Vezeték összekötők
Kötődoboz
Gélbox
Áthidaló
Rögzítő adapter
221-es szériájú vezeték összekötők veszélyes területeken történő alkalmazáshoz

Termékáttekintés

221-es sorozatú vezeték összekötők és kiegészítők

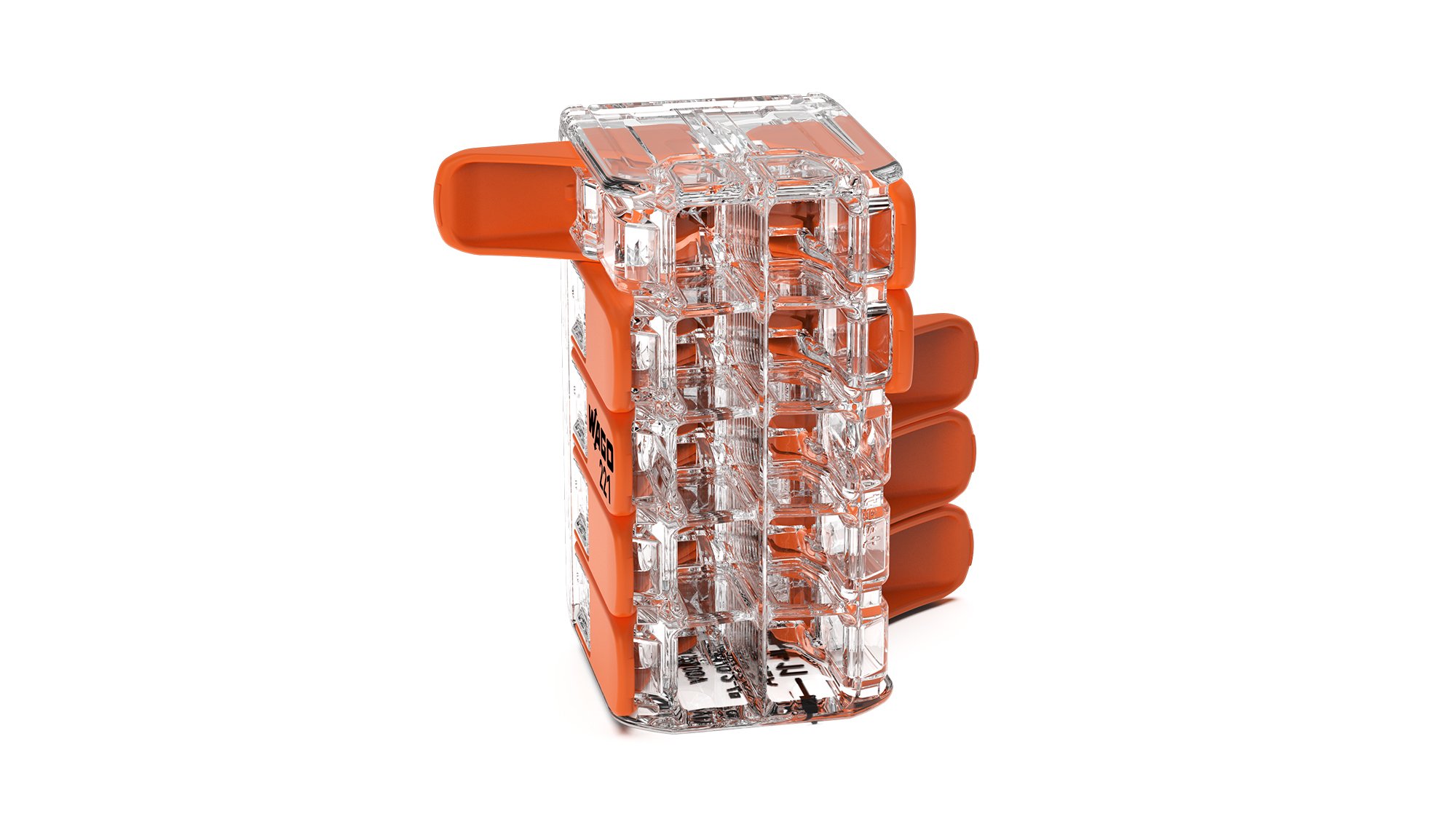

221-es sorozatú vezeték összekötő működtető karral, 10 csatlakozási ponttal

Felhasználóbarát kivitelezésnek köszönhetően a 221-es sorozatú működtető karos dupla soros vezeték összekötővel a szerelők könnyedén csatlakoztathatnak akár tíz azonos potenciálú vezetéket is szerszám használata nélkül. Ugyanazokat a műszaki tulajdonságokat és tanúsítványokat kínálja, mint a 2-, 3-, és 5-vezetékes 221-es sorozatú működtető karos vezeték összekötők.

További infomáció

Termék

WAGO 221 GREEN vezeték összekötő

Minden, a fenntarthatóság érdekében tett törekvés pozitívan hathat a környezetünkre – legyen az bármekkora volumenű! Éppen ezért újragondoltuk a WAGO ikonikus termékét, a villanyszerelők körében népszerű 221 sorozatú vezeték összekötőt.

További információ

Termék

Működtetőkaros vezetékösszekötők, 221-es sorozat

A WAGO 221-es sorozathoz tartozó vezeték összekötőket az összes 0,14 és 6 mm² közötti réz vezeték összekötéséhez lehet használni. Ismerkedjen meg a termék részletesen megtervezett kiviteli formáival, egyszerű használatával, különböző változataival és verhetetlen előnyeivel.

Egyenes kialakítású, működtetőkaros vezeték összekötők, 221-es sorozat

A WAGO 221-es sorozatának működtetőkaros vezeték összekötői minden réz vezetéktípus azonnali csatlakoztatásához alkalmasak Ez a csatlakozó az iparágban vezető szerepet betöltő 221-es sorozatú vezeték összekötők valamennyi előnyét egyetlen keskeny kialakítású formába sűríti. Ezen kívül az opcionális adapterek teljes mértékű moduláris rögzítést biztosítanak. Így egy adapterben öt rögzített pozíciójú pólus van, ami rugalmas felhasználást tesz lehetővé.


Kötődoboz a 221-es sorozatú vezeték összekötőkhöz

Ahol több kábel találkozik, ott a dolgok összekeveredhetnek. A valamennyi vezetéktípushoz használható WAGO 221-es sorozatú működtetőkaros vezeték összekötők segítségével a WAGO kötődoboz akár 60 vezeték bekötésében is segít 4 mm²(12 AWG)-ig

Tovább a termékhez

Gélbox – WAGO Gélbox; páravédelem a WAGO vezeték összekötőkhöz

A WAGO Gélbox IPX8 szintű védettséget biztosít a WAGO vezeték összekötők számára – gyorsan, egyszerűen és megbízhatóan! Hatféle méretben kapható és kompatibilis a WAGO 221-es sorozatú COMPACT vezeték összekötőkkel.

Áthidaló – Több csatlakozópont egy potenciálon

A WAGO áthidaló megnöveli az egy potenciálon lévő csatlakozópontok számát a WAGO 221-es sorozatú vezeték összekötők használatához. Akár nyolc csatlakozási ponttal hoz létre potenciálelosztást a DIN-sínre rögzíthető adapterben, és négy változatban érhető el - a működtető kar nyitását gátló retesszel vagy anélkül, kék és szürke színekben mindkét verziónál

Tovább a terméklistához

Rögzítő adapter, 221-es sorozat

A WAGO 221-es sorozatú vezeték összekötőkkel történő elosztási bővítésekhez a rögzítő adapterek ideálisan használhatók. A sötétszürke/sárga és kék színű változatok segítségével egyértelműen át lehet látni a nullvezetők és PE-vezetők elosztását a vezérlőszekrényben. Az áttekinthető telepítés lehetővé teszi a gyors hibaelhárítást és karbantartást.

Tovább a terméklistához

221-es sorozatú vezeték összekötők robbanásbiztos alkalmazásokhoz

A WAGO 221-es sorozatú vezeték összekötők a robbanásveszélyes területeken használatos elosztódobozok, csatlakozódobozok, világítási vagy elektronikai berendezések gyártói számára teljesen új kivitelezések kialakítását teszi lehetővé.

A 221-es sorozatú vezeték összekötők páratlan előnyei

Compact Splicing Connectors for solid, stranded and fine-stranded conductors for 12-24 AWG and 10-20 AWG

Kétféle méret mindegyik réz vezetéktípus esetén

Könnyen és gyorsan csatlakoztathat különböző keresztmetszetű bármilyen típusú réz vezetéket a kettő-, három- vagy ötvezetékes sorkapcsok segítségével. Az új csatlakozók a 0,14 - 4 mm² keresztmetszetű finom elemiszálas vezetékek, illetve a 0,2 - 4 mm2 (24–12 AWG) keresztmetszetű tömör és többeres merev vezetékek csatlakoztatásához alkalmasak. A 6 mm² (10 AWG) keresztmetszetű változattal együtt valamennyi réz vezetéktípus csatlakoztatása elvégezhető – 0,5 - 6 mm² (2−10 AWG) közötti keresztmetszet esetén.

Compact Splicing Connectors 221 series lever-nuts easy to use with levers

Rendkívül egyszerű használat

A WAGO vezeték összekötőket nagyon egyszerűen és gyorsan ki lehet nyitni. A 221-es sorozat működtető karjait kevés erőfeszítéssel ki lehet nyitni. Ez azt jelenti, hogy nagyon gyorsan elvégezheti a veztékek csatlakoztatását – méghozzá szerszám nélkül! A vezeték csatlakoztatása során az oldalán elhelyezett süllyesztett fogantyúk biztosítják a csatlakozó egyszerű, biztonságos megfogását.

Compac Splicing Connectors 221 Series Lever-Nuts with two test slots for voltage.

Két vizsgálónyílás

Az új, 221-es sorozatú vezeték összekötőkkel most mindkét oldalon elvégezheti a feszültség ellenőrzését– még beszerelt állapotban is. Közvetlenül a WAGO felirat alatt található a két vizsgálónyílás a csatlakozón: az egyik a vezeték bevezetési, míg a másik az ellentétes oldalán van. Ez garantálja a rendkívül kényelmes ellenőrzési feltételeket - beszerelés után, különböző alkalmazások esetén is. Az összes csatlakozóváltozat biztonságos érintkezést nyújt a szabványos ellenőrző berendezések (tesztszondák) számára is.

Compact Splicing Connectors 221 Series Lever-Nuts have available for snapping onto the DIN-rail or with screws

A 221-es sorozat meghódítja az elosztószekrényeket

Rögzítő adapterek kaphatók a 221-es sorozat vezeték összekötőihez – legyenek azok két-, három- vagy akár ötvezetékesek. Függőlegesen, illetve vízszintesen is szerelhetők. Az adapter a DIN-sínre egyszerűen, egy pattintással rögzíthető vagy sima felületekre csavarral szerelhető. Rugalmas rögzítőkapcsok könnyítik meg a csatlakozók behelyezését és eltávolítását. A vezetékeket könnyedén be lehet kötni, illetve el lehet távolítani a csatlakozó adapterbe történő behelyezése előtt vagy után is. A VDE szabványokhoz igazodva mindig van egy olyan vizsgálónyílás, ami hozzáférhető.

Alkalmazási példák és laboratóriumi tesztek a 221-es sorozatról

Sópermetezéses vizsgálat

A WAGO 221-es sorozatú vezeték összekötő érintkezési jellemzője a sópermetezéses vizsgálat során

00:00
Sópermetezéses vizsgálat
00:00
A vezeték húzóerejének vizsgálata
00:00
Rezgésállósági vizsgálat
00:00
Elosztódobozok huzalozása a WAGO 221-es sorozatú vezeték összekötővel

221-es sorozatú vezeték összekötők különböző alkalmazásokban

Épületek elektromos szerelése esetén

A kaputelefon kábelezéstől a villanytűzhelyekig: a különböző vezetéktípusok összekötése gyors és könnyű a WAGO 221-es sorozatú vezeték összekötőkkel

Robbanásveszélyes környezetben

A robbanásveszélyes területeken használatos kötődobozok, csatlakozódobozok, világítási vagy elektronikai berendezések gyártói számára teljesen új kiviteli formák kialakítását teszi lehetővé.

Berendezésekben

Bizonyított a villanyszerelés területén és ideális a tervezéshez: Fedezze fel a WAGO 221-es sorozatú COMPACT vezeték összekötő nyújtotta előnyöket a készülékgyártás területén is.

Tudjon meg többet

Elektromos csatlakozástechnika - alkalmazási területek

Oszloplámpák csatlakoztatása – egyszerűen, gyorsan, erőfeszítés nélkül!

A csatlakozástechnikai szakértő WAGO vállalattal szoros együttműködésben a BEGA lámpagyártó cég olyan új kötődobozokat fejlesztett ki, melyekkel a lámpák csatlakoztatása most sokkal egyszerűbb, gyorsabb és biztonságosabb.


WAGO 221 sorozatú vezeték összekötők nagyszerűen működtetik a hűtést szerte a világon

Ha egy kisméretű vezeték összekötő biztosítja a hűtést, akkor minden bizonnyal a WAGO 221 van a háttérben. Egyszerű, ergonomikus kialakításuk és világszerte érvényes jóváhagyásuk miatt a True Manufacturing nevű amerikai hűtéstechnikai gyártó cég is beépíti őket a készülékeibe.

A 221-es sorozatú vezeték összekötők
Robbanásbiztos alkalmazások

221-es sorozatú vezeték összekötők

Cikkszám 221-412

Vezeték összekötő rögzítő-leválasztókkal; minden vezetéktípushoz; max. 4 mm²; 2 vezeték; áttetsző készülékház; Környezeti hőmérséklet: max 85 °C (T85); 4,00 mm²; átlátszó
