Veloce, affidabile e semplice

Tecnologia di connessione per aree pericolose

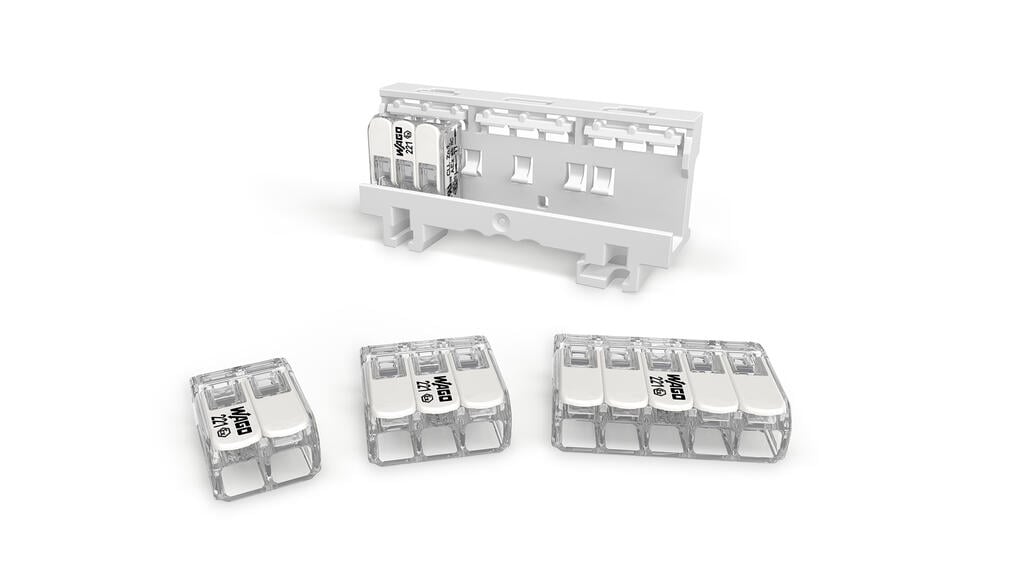

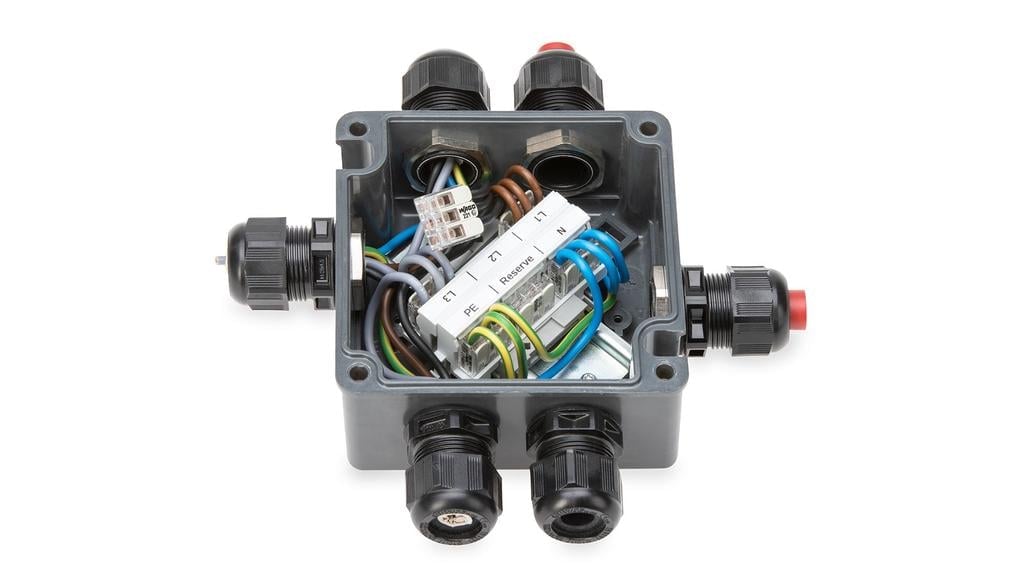

I morsetti di giunzione compatti della serie 221 per aree a rischio d'esplosione offrono delle opportunità completamente nuove, in particolare per la produzione di scatole di distribuzione, scatole terminali, apparecchi d'illuminazione o dispositivi elettronici.

La versione "protezione Ex" in colore grigio chiaro conserva anche tutti i vantaggi offerti dalla serie 221. Come morsetto multi-applicazione per il tipo di protezione dall'innesco Ex-e ("maggiore sicurezza") può essere utilizzato per tutte le applicazioni nelle zone 1 e 2.

In breve:

  • Facile da usare: basta alzare la leva, inserire il conduttore e abbassare la leva

  • Disponibile per 2, 3 e 5 conduttori

  • Tensioni di lavoro di 275 V o 440 V

  • ATEX (Ex 2 II G), / IECEx (Ex eb IIC Gb) zone 1, 2

  • IECEX (Ex eb IIC Gb), American Ex (AEx eb IICGb) / Classe 1, Zona 1

  • Adatto alle aree "Ex-e" e "Ex-i"



I vantaggi offerti dalla serie 221 nelle aree Ex

La facilità di utilizzo della serie 221 viene riproposta anche nella versione per aree a rischio d'esplosione: basta alzare la leva, inserire il conduttore e abbassare la leva.

I morsetti della serie 221 trovano impiego in un ampio spettro di applicazioni, non solo perché sono disponibili come morsetti per 2, 3 o 5 conduttori, ma anche grazie alle loro differenti versioni: la versione di 4 mm2 della serie 221 consente l'inserimento di conduttori da 0,2 a 4 mm2, mentre la versione da 6 mm2 collega tutti i tipi di conduttori da 0,5 a 6 mm2 (20–10 AWG).

Visualizza l'elenco prodotti

Utilizzo di un supporto

Quando viene impiegato un supporto di montaggio si applicano le seguenti regole a seconda della tensione operativa richiesta: se i morsetti sono collocati vicini direttamente l'uno all'altro nel supporto la tensione operativa è 275 V. Tuttavia, se i morsetti sono inseriti in modo tale che si veda un modulo cieco tra ogni coppia, la tensione operativa può arrivare fino a 440 V. Ciò garantisce il rispetto delle distanze di dispersione e degli spazi richiesti dalla normativa.

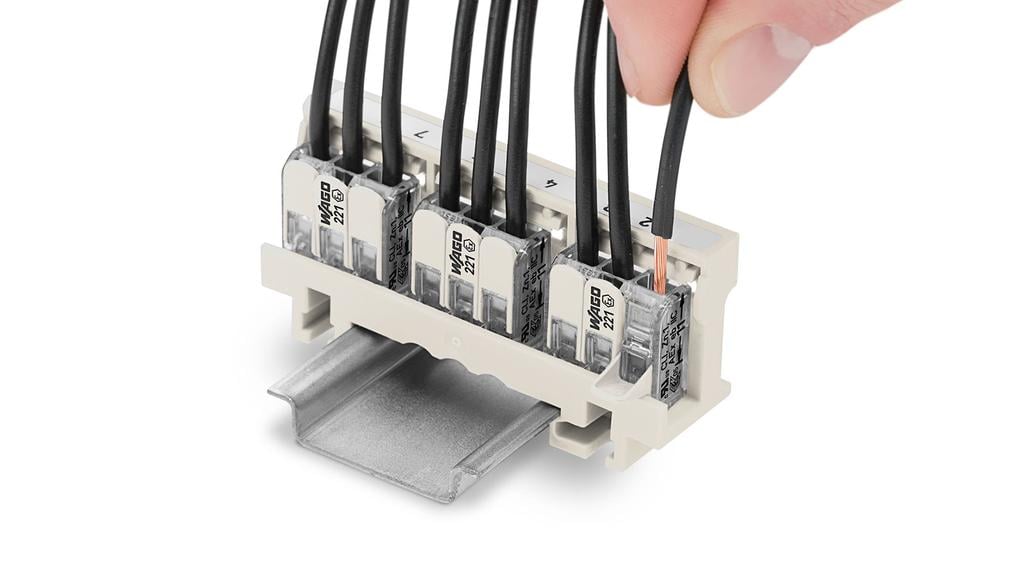

I morsetti per 2, 3 e 5 conduttori possono essere inseriti nel corrispondente supporto di montaggio. Il supporto può essere innestato a scatto su una guida di montaggio o avvitato a tenuta su una superficie liscia. Un vantaggio decisivo nelle applicazioni in aree a rischio: anche se il morsetto è già stato installato nel supporto, i conduttori possono ancora essere collegati e scollegati, ad esempio, se solo singoli conduttori devono essere ricablati.

Omologazioni internazionali

Vorresti usare la serie 221 in aree a rischio a livello internazionale? Con le certificazioni per ATEX (Ex 2 II G), IECEX (Ex eb IIC Gb) e American Ex (AEx eb IICGb), potrai usare la serie 221 con la massima flessibilità.

I prodotti in dettaglio

Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 6 mm²; 5 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 6,00 mm²; trasparente
Cod. art. 221-685

Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 6 mm²; 5 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 6,00 mm²; trasparente

Mostra prodotto
Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 6 mm²; 3 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 6,00 mm²; trasparente
Cod. art. 221-683

Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 6 mm²; 3 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 6,00 mm²; trasparente

Mostra prodotto
Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 6 mm²; 2 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 6,00 mm²; trasparente
Cod. art. 221-682

Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 6 mm²; 2 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 6,00 mm²; trasparente

Mostra prodotto
Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 4 mm²; 3 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 4,00 mm²; trasparente
Cod. art. 221-483

Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 4 mm²; 3 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 4,00 mm²; trasparente

Mostra prodotto
Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 4 mm²; 2 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 4,00 mm²; trasparente
Cod. art. 221-482

Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 4 mm²; 2 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 4,00 mm²; trasparente

Mostra prodotto
Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 4 mm²; 5 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 4,00 mm²; trasparente
Cod. art. 221-485

Morsetto di giunzione con leve; per tutti i tipi di conduttore; per applicazioni Ex-e; max. 4 mm²; 5 conduttori; scatola trasparente; Temperatura operativa (max.): 105 °C; 4,00 mm²; trasparente

Mostra prodotto
Supporto di montaggio; per applicazioni Ex; Serie 221 - 6 mm²; per montaggio su guida DIN-35/montaggio a vite; grigio chiaro
Cod. art. 221-511

Supporto di montaggio; per applicazioni Ex; Serie 221 - 6 mm²; per montaggio su guida DIN-35/montaggio a vite; grigio chiaro

Mostra prodotto
Supporto di montaggio; per applicazioni Ex; Serie 221 - 4 mm²; per montaggio su guida DIN-35/montaggio a vite; grigio chiaro
Cod. art. 221-501

Supporto di montaggio; per applicazioni Ex; Serie 221 - 4 mm²; per montaggio su guida DIN-35/montaggio a vite; grigio chiaro

Mostra prodotto
Supporto di montaggio; Serie 221 - 6 mm²; per montaggio su guida DIN-35/montaggio a vite; blu
Cod. art. 221-510/000-006

Supporto di montaggio; Serie 221 - 6 mm²; per montaggio su guida DIN-35/montaggio a vite; blu

Mostra prodotto
Supporto di montaggio; Serie 221 - 4 mm²; per montaggio su guida DIN-35/montaggio a vite; blu
Cod. art. 221-500/000-006

Supporto di montaggio; Serie 221 - 4 mm²; per montaggio su guida DIN-35/montaggio a vite; blu

Mostra prodotto

Morsetti di giunzione serie 221 in svariate applicazioni


Nell'installazione negli edifici

Dal cablaggio degli impianti di citofonia ai forni elettrici: una connessione facile e veloce per differenti tipi di conduttore grazie ai morsetti di giunzione della serie 221 Compact.

Scopri di più

Nei dispositivi

Collaudato nelle installazioni elettriche, promettente nel design: scopri i vantaggi del morsetto di giunzione della serie 221 WAGO nella produzione di dispositivi.
