BACnet: controllo dell'edificio indipendente dal produttore

"Building Automation and Control Networks" (BACnet) è un protocollo per il trasferimento dei dati per la building automation e il controllo. BACnet semplifica le comunicazioni tra prodotti di diversi fabbricanti nell'ambito della Building automation.

BACnet in breve:

  • Scambio dati standardizzato per la building automation
  • Comunicazione uniforme a livello di campo, gestione e automazione
  • Integrazione tra dispositivi di diversi sistemi di controllo degli edifici, ad esempio sorveglianza degli ascensori, controllo degli accessi, alimentazione o applicazioni radio

BACnet spiegato semplicemente

BACnet è stato sviluppato dalla “American Society of Heating, Refrigeration and Air-Conditioning Engineers Inc.” – abbreviato ASHRAE. Pubblicato come standard americano nel 1995, BACnet è diventato lo standard ISO 16484-5 dal 2003. BACnet permette una building automation aperta e interattiva. Di conseguenza, le estensioni e le modifiche nell'edificio possono essere implementate indipendentemente dal produttore e da tutti i sistemi. Ciò è reso possibile dall'uso di punti dati comuni e funzioni coordinate.

Integrazione flessibile: BACnet nella Building Automation

C'è una moltitudine di diversi protocolli di automazione degli edifici; in progetti su larga scala, i singoli sistemi spesso si sviluppano indipendentemente l'uno dall'altro. BACnet collega i sistemi e i prodotti differenti, facilitando lo scambio di dati tra diversi dispositivi in un unico sistema generale. BACnet supporta una serie di tecnologie e topologie di rete tra cui il protocollo IP, consentendo l'integrazione intersistemica di impianti HVAC, controllo dell'illuminazione, sicurezza e sistemi antincendio a livello di gestione e automazione. Ciò significa non solo maggiore flessibilità, ma minori costi di manutenzione e installazione per l'automazione e il controllo degli edifici. Come standard di comunicazione globale, BACnet è testato da laboratori indipendenti e continuamente sviluppato e mantenuto.

I vantaggi con BACnet:

  • Indipendente da tecnologia e produttore

  • Compatibile con varie tecnologie di rete, ad es., ETHERNET, ARCNET LAN, MS/TP o PTP

  • Collaudato da laboratori indipendenti

  • Standard costantemente aggiornato e adattato

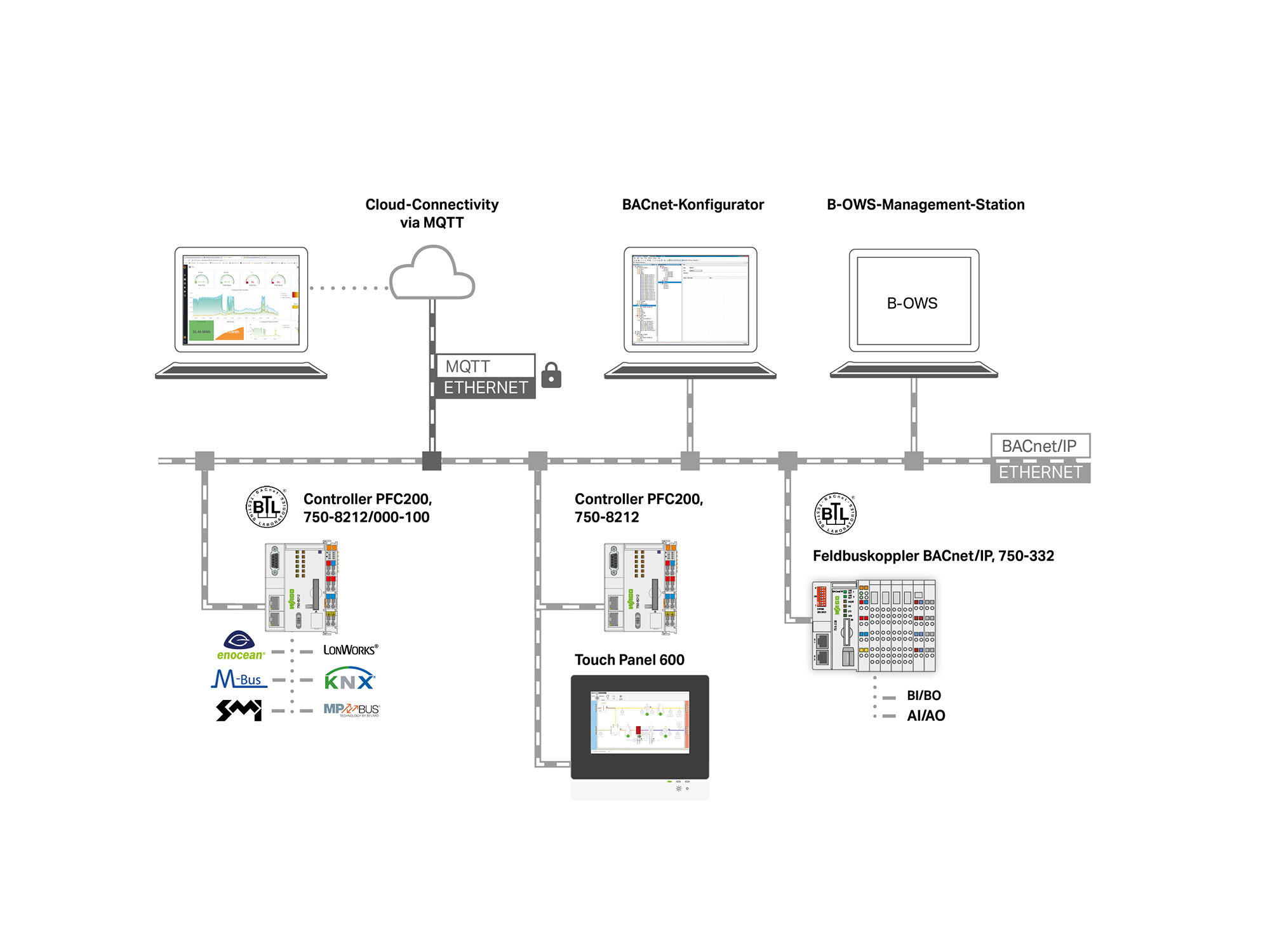

Conveniente e a prova di futuro: WAGO e BACnet

Se combinati insieme, il WAGO-I/O-SYSTEM 750 e BACnet offrono delle soluzioni sostenibili e ampliabili per le applicazioni HVAC negli edifici non residenziali. Il WAGO-I/O-SYSTEM 750 è un sistema progettato per ogni applicazione e con una completa capacità di comunicazione. I prodotti BACnet di WAGO offrono soluzioni di controllo economicamente convenienti e affidabili, consentendo di collegare in modo efficiente i componenti di automazione.

La gamma di prodotti comprende controllori BACnet con interfaccia IP o MS/TP e accoppiatori per fieldbus IP BACnet. Per facilitare la configurazione è disponibile il configuratore BACnet della WAGO. Sono supportati tutti i moduli nel WAGO-I/O-SYSTEM e le interfacce per i sistemi bus (ad es., KNX o DALI). I controllori sono programmabili secondo IEC 61131-3. Con la sua vasta gamma di moduli standard e speciali, il WAGO-I/O-SYSTEM è ideale per numerose applicazioni di automazione negli edifici.

Collaudato e certificato

I controllori BACnet di WAGO sono certificati da laboratori di collaudo indipendenti e portano il logo BTL riconosciuto a livello mondiale! I produttori di prodotti BACnet possono avvalersi dei test di conformità presso agenzie di prova accreditate e riconosciute per dimostrare che i loro dispositivi sono conformi allo standard BACnet ISO 16484-5 / ANSI ASHRAE 135.

Questi test di laboratorio sono condotti in modo conforme al programma di test BTL e allo standard di test BACnet ISO 16484-6 / ANSI ASHRAE 135.1. Il marchio BTL è protetto in tutto il mondo, solo i prodotti che sono stati collaudati con successo in un laboratorio di prova BACnet sono autorizzati a portare il logo BTL nell'ambito del corrispondente processo di valutazione.

Prodotti BACnet di WAGO

BACnet/IP Controller (750-8212/000-100)

Il controller PFC200 è un PLC compatto per il sistema I/O WAGO modulare. Oltre alle interfacce di rete e bus di campo, il controller supporta tutti i moduli digitali, analogici e speciali presenti nella serie 750/753.

Due interfacce ETHERNET e uno switch integrato consentono il cablaggio della topologia di linea. Un server Web integrato fornisce opzioni di configurazione dell'utente, mentre visualizza le informazioni sullo stato PFC200.

Oltre all'industria di trasformazione e all'automazione degli edifici, le applicazioni tipiche del PFC200 comprendono il controllo di macchinari e attrezzature standard (ad es. Sistemi di confezionamento, imbottigliamento e produzione, nonché macchine per la lavorazione di tessuti, metalli e legno).

Vantaggi:

  • Programmabile tramite e!COCKPIT
  • Collegamento diretto dei moduli I/O di WAGO
  • 2 x ETHERNET (configurabile), RS-232/485
  • Sistema operativo Linux con patch RT ‐ Preempt
  • Configurazione tramite e! COCKPIT o interfaccia utente di gestione basata sul Web

Accoppiatore BACnet / IP (750-332)

L'accoppiatore BACnet/IP di WAGO non solo registra i segnali I/O da remoto, ma li traduce e li inoltra. Ma soprattutto è in grado di gestire altre funzioni BACnet come timer, log delle tendenze e avvisi.

Questo accoppiatore bus di campo - equipaggiato secondo la revisione 12 di BACnet - può gestire fino a 256 oggetti BACnet. WAGO ha reso disponibili gli strumenti software corrispondenti per una semplice configurazione e una rapida messa in servizio.

Vantaggi:

  • Registra e fornisce segnali I/O all'interno delle reti BACnet
  • Pianificazione, tendenza e allarmante
  • Configurare tramite WAGO BACnet Configurator, strumenti software WAGO e gestione basata sul Web
  • Fino a 256 oggetti BACnet

BACnet/IP Controller (750-832)

Che si tratti di ambienti, sistemi di controllo dell'illuminazione o sistemi HVAC, il controller BACnet/IP modulare ad alte prestazioni di WAGO è sempre la scelta giusta per le applicazioni di automazione degli edifici. Questo controller supporta il profilo del dispositivo di un controller BACnet Building (B-BC) con tutti i principali oggetti BACnet e blocchi di interoperabilità (BIBB). Numerose interfacce (ad es. Per DALI, KNX, EnOcean o LON®) rendono possibili connessioni flessibili del bus di campo per l'automazione degli edifici.

Un altro vantaggio è lo slot per schede SD che fornisce spazio di archiviazione aggiuntivo per visualizzazioni Web, sfondi e planimetrie. È inoltre possibile utilizzare una scheda SD per salvare in modo sicuro e conveniente dati importanti come i dati del registro delle tendenze. In modalità nativa, il controller genera automaticamente oggetti BACnet compatibili per i punti dati hardware digitali e analogici di tutti i moduli I / O a cui è collegato. Un'altra caratteristica speciale è lo switch a 2 porte integrato, che consente di integrare una topologia di linea ETHERNET.
Vantaggi:
  • Unità di controllo liberamente programmabile
  • Profilo del dispositivo: BACnet Building Controller (B-BC)
  • Livello I / O altamente modulare
  • Slot per scheda SD
  • Switch a 2 porte integrato
  • Avvio semplice tramite WAGO BACnet Configurator

BACnet MS/TP Controller (750-829)

Oltre a BACnet/IP, lo standard definisce anche la comunicazione BACnet tramite connessioni a 2 fili (BACnet MS / TP). BACnet MS/TP viene spesso utilizzato in progetti con applicazioni HVAC. Per questo motivo, il controller 750-829 è stato aggiunto al portafoglio WAGO esistente.

Il controller 750-829 WAGO offre le stesse funzioni BACnet del controller 750-832 in combinazione con un'interfaccia MS / TP BACnet. Insieme al controller e ai moduli I/O serie 750, è possibile integrare facilmente segnali I/O standard (DI, DO, AI, AO) nelle reti BACnet MS / TP esistenti, nonché tecnologie come DALI, KNX, EnOcean o LON®. Il controller può essere programmato come al solito, consentendo di simulare facilmente controller complessi.
Vantaggi:
  • Unità di controllo liberamente programmabile
  • Profilo del dispositivo: BACnet Building Controller (B-BC)
  • Livello I / O altamente modulare
  • Webserver integrato tramite interfaccia di servizio (ETHERNET)
  • Avvio semplice tramite WAGO BACnet Configurator

Configuratore BACnet

BACnet Configurator di WAGO è un'applicazione autonoma per la messa in servizio, la configurazione e la gestione di progetti BACnet. Il software consente di mettere facilmente in servizio i controller in una rete BACnet eterogenea. L'interfaccia di configurazione, ad esempio, consente di creare la struttura di rete logica, l'indirizzamento del controller o la configurazione client e server.

Inoltre, un browser dei valori consente di interrogare rapidamente le proprietà dei singoli oggetti BACnet e fornisce un'interfaccia per modificare i valori correnti. Il software offre anche opzioni di configurazione e una funzione di istantanea per controller di altri produttori.
