2-rzędowe złączki instalacyjne z dźwigniami z serii 221

10-przewodowe złączki instalacyjne z dźwigniami z serii 221

AE-2000-Untitled-Post-GWA-Formats-2000x1125-2

Wystarczy otworzyć dźwignię, wsunąć przewód i gotowe! Tak proste jest łączenie przewodów za pomocą złączek instalacyjnych z dźwigniami z serii 221. Rodzina ta teraz się powiększa! Dzięki nowej, 2-rzędowej złączce instalacyjnej z dźwigniami z serii 221 można intuicyjnie i bez użycia narzędzi połączyć ze sobą do dziesięciu przewodów o tym samym potencjale. Poza tym nowe złączki mają te same parametry techniczne i podlegają tym samym normom, co standardowe 2-, 3-, i 5-przewodowe złączki instalacyjne z dźwigniami z serii 221.

Zalety:

brak utraty zacisków na mostkowanie przy tworzeniu układów wieloprzewodowych
oszczędność miejsca dzięki kompaktowej, 2-rzędowej konstrukcji
do przewodów linkowych od 0,14 do 4 mm² oraz jednodrutowych od 0,2 do 4 mm²

Rodzina 221 wciąż się powiększa!

Jedna złączka – trzy warianty

2-rzędowa złączka instalacyjna z dźwigniami z serii 221 jest oferowana w trzech wariantach. Dostępna jest wersja klasyczna z pomarańczowymi dźwigniami, a także wersja z cechą Ex z jasnoszarymi dźwigniami, przeznaczona do zastosowań w obszarach zagrożonych wybuchem. Dodatkowo dla wszystkich, którzy chcą spełniać wymagania w zakresie zrównoważonego rozwoju, przygotowaliśmy wersję Green Range z zielonymi dźwigniami.

Odpowiedni adapter do każdego zastosowania

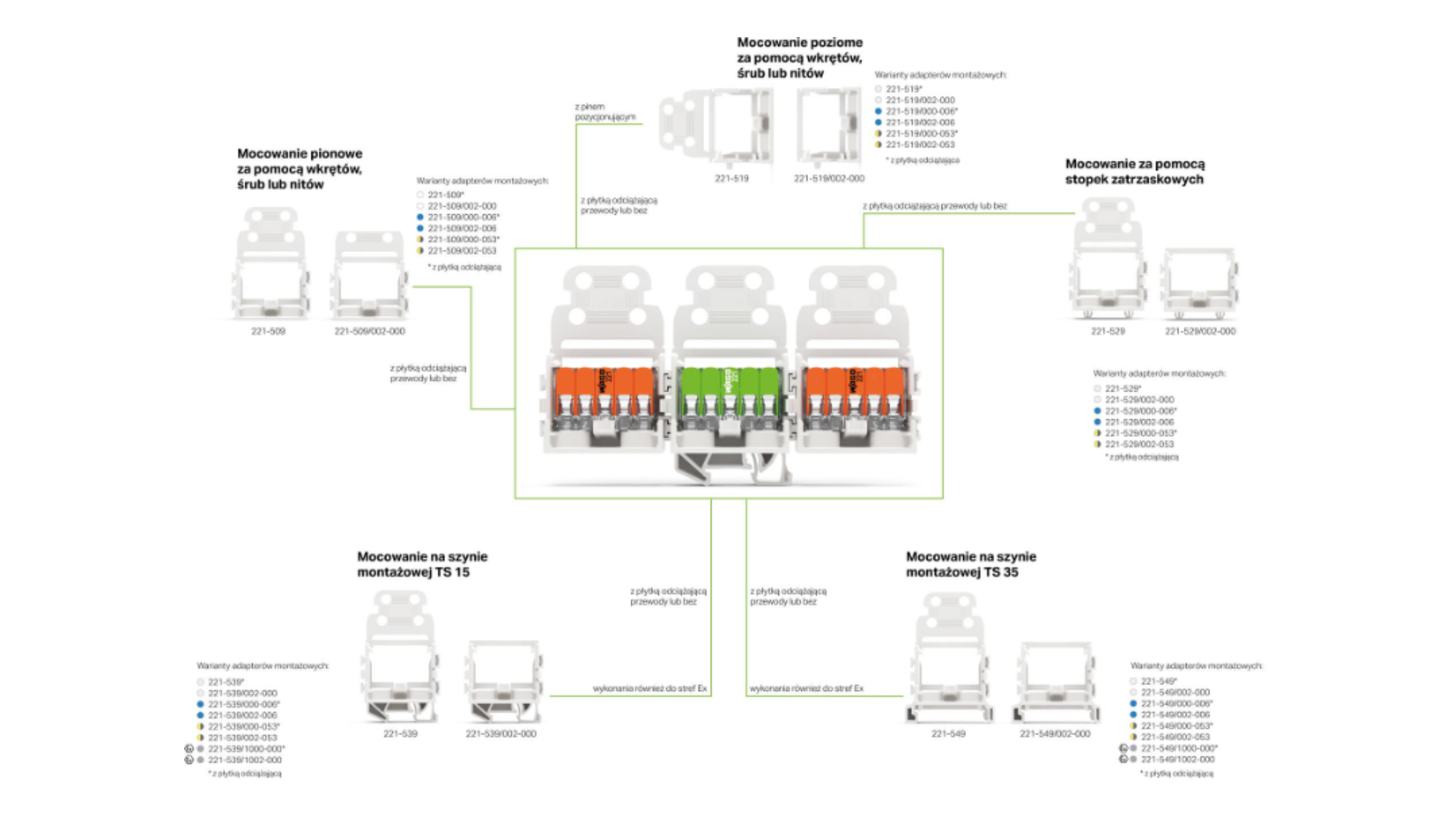

Po umieszczeniu w adapterze 2-rzędową złączkę instalacyjną z dźwigniami z serii 221 można mocować na różne sposoby – za pomocą wkrętów lub stopek zatrzaskowych na płycie oraz stopek montażowych na szynach TS 35 lub TS 15. Wyprofilowane idealnie pod kształt złączki adaptery gwarantują stabilne mocowanie. Dzięki nim oprzewodowanie złączek staje się bardziej komfortowe. Adaptery dostępne są w kolorach: białym, niebieskim i ciemnoszaro-żółtym.

Nowe warianty adapterów WAGO dla 10-przewodowej złączki 221

Łączenie side-by-side

Adaptery na szynę montażową

Stopki zatrzaskowe

Mocowanie boczne

Płytka odciążająca przewód

Strefy Ex

Adaptery na szynę montażową

Update Key Visual Heatmap 221 10-conductor_GWA_2000x1125_EN

złączka instalacyjna z dźwignią; do wszystkich rodzajów przewodów; maks. 4 mm²; 10-przew.; kolor obudowy przezroczysty; temperatura otoczenia maks. 85°C (T85); 4,00 mm²; transparentny

Nr kat. 221-420

złączka instalacyjna z dźwignią; do wszystkich rodzajów przewodów; maks. 4 mm²; 10-przew.; kolor obudowy przezroczysty; temperatura otoczenia maks. 85°C (T85); 4,00 mm²; transparentny

złączka instalacyjna Green Range z dźwigniami; do wszystkich rodzajów przewodów; maks. 4 mm²; 10-przew.; kolor obudowy przezroczysty; temperatura otoczenia maks. 85°C (T85); 4,00 mm²; transparentny

Nr kat. 221-430

złączka instalacyjna Green Range z dźwigniami; do wszystkich rodzajów przewodów; maks. 4 mm²; 10-przew.; kolor obudowy przezroczysty; temperatura otoczenia maks. 85°C (T85); 4,00 mm²; transparentny

złączka instalacyjna z dźwignią; do wszystkich rodzajów przewodów; do zastosowań Ex e; maks. 4 mm²; 10-przew.; kolor obudowy przezroczysty; temperatura pracy maks. 105°C; 4,00 mm²; transparentny

Nr kat. 221-490

złączka instalacyjna z dźwignią; do wszystkich rodzajów przewodów; do zastosowań Ex e; maks. 4 mm²; 10-przew.; kolor obudowy przezroczysty; temperatura pracy maks. 105°C; 4,00 mm²; transparentny

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; niebieski

Nr kat. 221-539/000-006

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; niebieski

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; ciemnoszary-żółty

Nr kat. 221-539/000-053

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; ciemnoszary-żółty

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; niebieski

Nr kat. 221-539/002-006

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; niebieski

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; ciemnoszary-żółty

Nr kat. 221-539/002-053

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; ciemnoszary-żółty

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; do zastosowań Ex; jasnoszary

Nr kat. 221-539/1000-000

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; do zastosowań Ex; jasnoszary

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; do zastosowań Ex; jasnoszary

Nr kat. 221-539/1002-000

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę 15; do zastosowań Ex; jasnoszary

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; niebieski

Nr kat. 221-549/000-006

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; niebieski

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; ciemnoszary-żółty

Nr kat. 221-549/000-053

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; ciemnoszary-żółty

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; niebieski

Nr kat. 221-549/002-006

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; niebieski

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; ciemnoszary-żółty

Nr kat. 221-549/002-053

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; ciemnoszary-żółty

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; do zastosowań Ex; jasnoszary

Nr kat. 221-549/1000-000

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; do zastosowań Ex; jasnoszary

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; do zastosowań Ex; jasnoszary

Nr kat. 221-549/1002-000

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; na szynę TS 35; do zastosowań Ex; jasnoszary

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; ze stopką zatrzaskową; niebieski

Nr kat. 221-529/000-006

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; ze stopką zatrzaskową; niebieski

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; ze stopką zatrzaskową; ciemnoszary-żółty

Nr kat. 221-529/000-053

adapter montaż. z odciążeniem przewodów; do złączek 10-przewodowych; seria 221, 4 mm²; ze stopką zatrzaskową; ciemnoszary-żółty

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; ze stopką zatrzaskową; ciemnoszary-żółty

Nr kat. 221-529/002-053

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; ze stopką zatrzaskową; ciemnoszary-żółty

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; ze stopką zatrzaskową; niebieski

Nr kat. 221-529/002-006

adapter montażowy; do złączek 10-przewodowych; seria 221, 4 mm²; ze stopką zatrzaskową; niebieski

10-przewodowe złączki instalacyjne w praktyce

Liczne możliwości zastosowania

2-rzędowa złączka instalacyjna z dźwigniami z serii 221 przyda się na pewno w torbie monterskiej każdego elektryka. Idealnie sprawdzi się w rozdzielnicach budynkowych do sterowania roletami oraz w rozdzielaczach CO, oprawach oświetleniowych w sufitach podwieszanych, systemach alarmowych lub oświetleniu LED. Ogromną zaletą jest to, że do połączenia dziesięciu przewodów na tym samym potencjale nie są już wymagane żadne mostki. W rezultacie nie tracimy żadnych zacisków na mostkowanie. Złączka może okazać się przydatna podczas rutynowych prac instalatorskich lub być w sposób przemyślany uwzględniona w projekcie elektrycznym. 2-rzędowa złączka instalacyjna 221 z dźwigniami, oprócz instalacji w budynkach, znajdzie również zastosowanie w urządzeniach lub maszynach produkowanych seryjnie.
