Zgodnie z definicją zawartą w normie 60079-11, obwód jest iskrobezpieczny, jeżeli żadna iskra lub efekt termiczny występujący w określonych warunkach testowych (obejmujących normalną pracę i określone warunki awarii) nie może spowodować zapłonu określonej atmosfery wybuchowej.
Urządzenie elektryczne jest iskrobezpieczne wtedy, gdy wszystkie obwody w nim są iskrobezpieczne.
W praktyce koncepcja iskrobezpieczeństwa opiera się na zapewnieniu, że w przypadku zdefiniowanej usterki (w tym zwarcia i przerwania obwodu) energia emitowana przez obwód w postaci iskry elektrycznej nie doprowadzi do zapłonu określonej atmosfery wybuchowej.

Zgodnie z definicją zawartą w normie 60079-7, budowa wzmocniona to rodzaj ochrony, jaką mają urządzenia elektryczne lub elementy Ex, w których zastosowano dodatkowe środki zapewniające zwiększoną ochronę przed niedopuszczalnie wysokimi temperaturami oraz występowaniem łuków elektrycznych i iskier. W praktyce oznacza to, że przekroje przewodów i odstępy izolacyjne (powierzchniowe i powietrzne) w takich komponentach są zwiększone, a elementy iskrzące (np. wtyczki) są wykluczone. Określenie „wzmocniona“ oznacza „lepszą“ konstrukcję elektryczną.

Zastosowanie złączek listwowych Ex e w urządzeniach wymaga najpierw przeprowadzenia przez producenta urządzenia końcowego analizy własnej (oceny ryzyka). Jeżeli złączki są zadeklarowane jako komponenty Ex (wystawiono dla nich certyfikat z literą „U“ po numerze certyfikatu), wówczas oznacza to, że producent dokonał oceny aspektów bezpieczeństwa komponentu (złączek listwowych Ex e). Żaden ze znanych systemów certyfikacji (ATEX, IECEx) nie wymaga ponownej weryfikacji aspektów zawartych w certyfikacie komponentu.

Warto mieć jednak na uwadze, że komponent Ex nie może być stosowany samodzielnie (nie jest urządzeniem) i należy ocenić dodatkowe czynniki. Przykładem mogą być tu puszki instalacyjne ze złączkami listwowymi. Wprawdzie złączki listwowe mogą być komponentami Ex (oznaczone literami „Ex e“ i „U“ w numerze certyfikatu), ale całe wyposażenie i inne czynniki (nie ocenione w certyfikacie komponentu) muszą być poddane dodatkowej ocenie (badaniom). Należy zauważyć, że ciepło, które powstaje w takiej puszcze instalacyjnej, w mniejszym stopniu zależy od zastosowanych złączek listwowych (choć one też są ważne), a w większym od liczby i długości przewodów w puszcze.

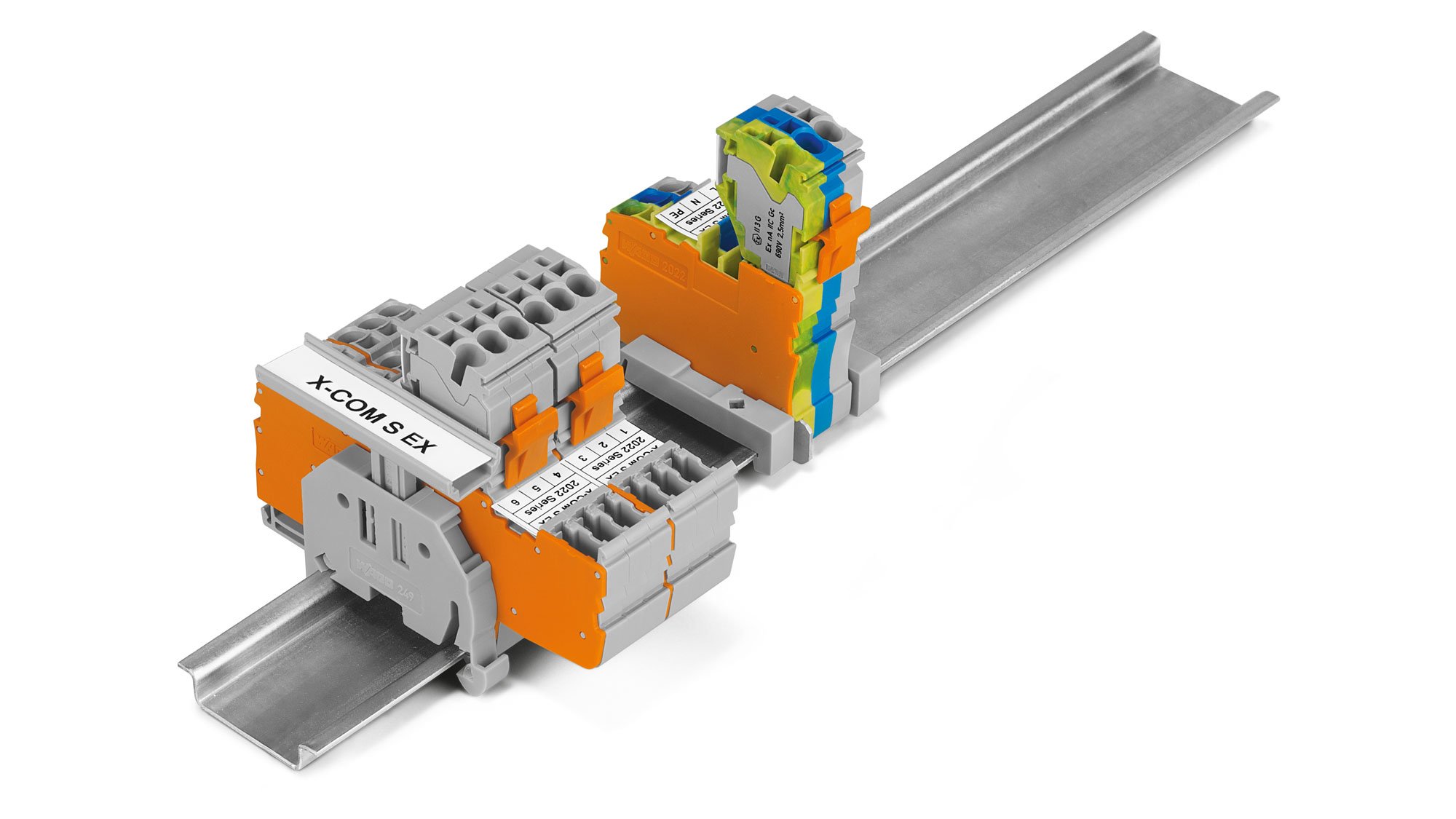

Złączki listwowe WAGO z budową wzmocnioną (Ex e) są z powodzeniem stosowane w wielu urządzeniach z ochroną przeciwwybuchową. Złączki listwowe, przeznaczone przede wszystkim do montażu na szynach, produkowane są w wielu wersjach i dla różnych wartości prądu znamionowego. Podlegają one również certyfikacji (ocenie strony trzeciej) zgodnie z wymaganiami różnych systemów certyfikacji (ocena zgodności zgodnie z dyrektywą ATEX, certyfikacja zgodnie z IECEx i inne). Złączki listwowe montowane na szynie są komponentami Ex w rozumieniu normy 60079-01, oraz komponentami w rozumieniu dyrektywy ATEX2.

Złączki listwowe WAGO oznaczone symbolem „Ex e“ spełniają wymagania konstrukcji iskrobezpiecznej i mogą być stosowane w urządzeniach iskrobezpiecznych. Powinny być jednak dobrane na podstawie analizy (oceny ryzyka) przez producenta urządzenia końcowego.
