LPW

Listwy pomiarowe WAGO ze zwieraniem torów prądowych za pomocą mostków
i zaciskiem CAGE CLAMP®

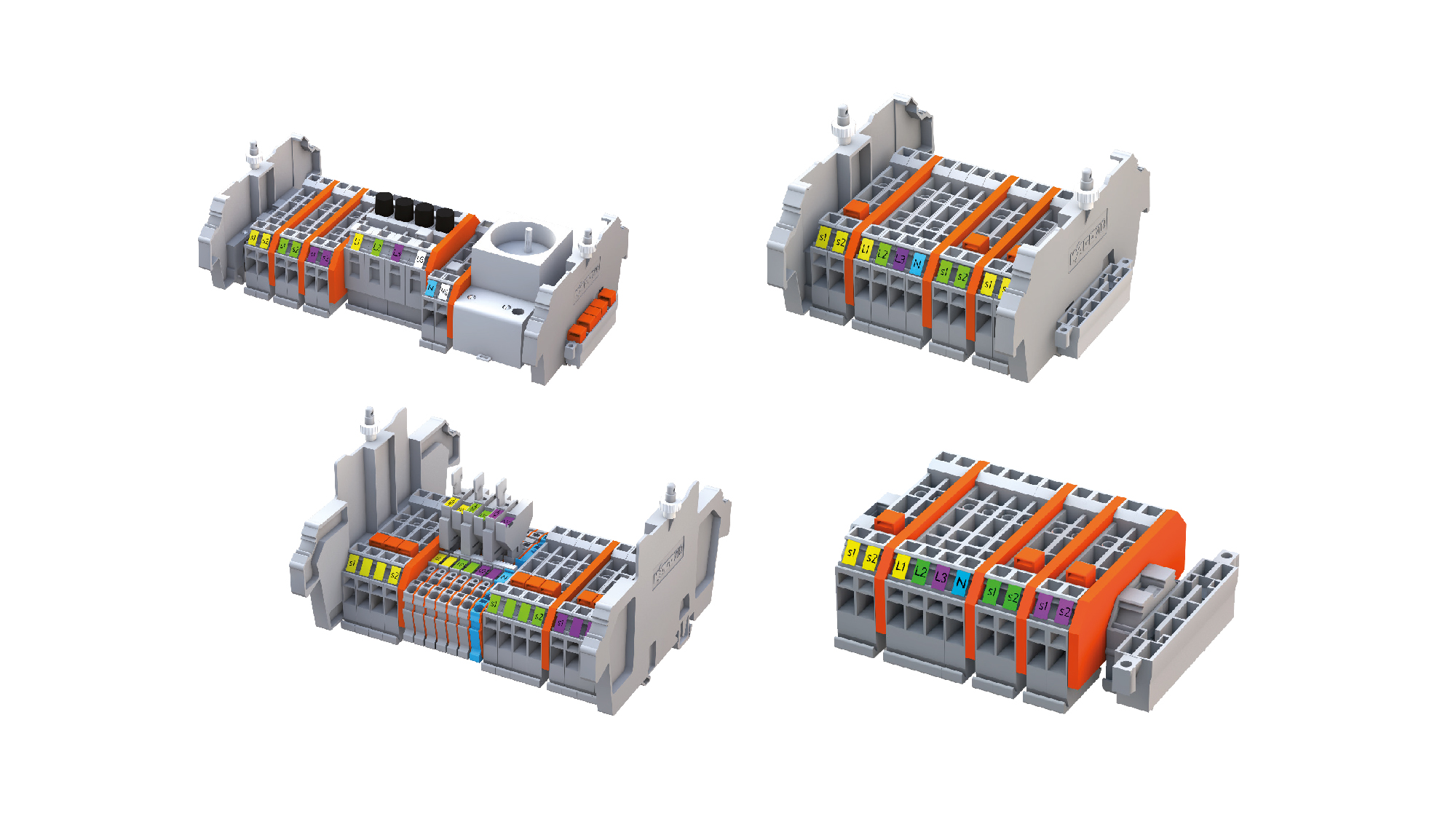

Rodzina listew pomiarowych WAGO z torami prądowymi zbudowanymi na złączkach 282-131(133) z wykonywaniem operacji łączeniowych za pomocą mostków.

  • Łatwy, pewny i jednoznaczny sposób zwierania strony wtórnej przekładników prądowych
  • Uniwersalność – możliwość realizacji różnych układów pomiarowych

  • Bezpieczeństwo obsługi

  • Niezawodny i prosty sposób łączenia przewodów przy wykorzystaniu zacisku sprężynowego

  • Wygodny i szybki sposób sprawdzania poprawności wskazań układów pomiarowych

  • Opcjonalne zabezpieczenie torów napięciowych

  • Opcjonalną sygnalizację obecności napięcia lub przepalenia wkładki bezpiecznikowej we wszystkich torach napięciowych

  • Jednoznaczny, widoczny układ pracy listwy poprzez zastosowanie transparentnej obudowy oraz kolorowych oznaczników

Przegląd wybranych produktów

Listwy pomiarowe WAGO ze zwieraniem torów prądowych za pomocą mostków
i zaciskiem CAGE CLAMP®

847-501
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,
  • tory napięciowe bez zabezpieczeń i sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną obudowę.

847-502
Listwa 16-torowa

  • 2 złączki prądowe w każdej fazie,
  • tory napięciowe bez zabezpieczeń i sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną obudowę.

847-566
Listwa 16-torowa

  • 4 złączki prądowe w każdej fazie,
  • tory napięciowe bez zabezpieczeń i sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną obudowę

847-567/000-0010
Listwa 16-torowa

  • 4 złączki prądowe w każdej fazie,
  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną obudowę.

847-585
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,
  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną obudowę

847-639
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,
  • tory napięciowe bez zabezpieczeń i sygnalizacji,
  • bez obwodów dodatkowych.

847-676/060-1000
Listwa 19-torowa

  • 4 złączki prądowe w każdej fazie,
  • tory napięciowe z zabezpieczeniami i sygnalizacją,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną obudowę

847-705
Listwa 20-torowa

  • 4 złączki prądowe w każdej fazie,
  • tory napięciowe bez zabezpieczeń i sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną obudowę

847-717
Listwa 18-torowa

4 złączki prądowe w każdej fazie,

tory napięciowe bez zabezpieczeń i sygnalizacji,

bez obwodów dodatkowych,

listwa zawiera transparentną, plombowaną obudowę.

847-752
Listwa 18-torowa

  • 2 złączki prądowe w każdej fazie,
  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną obudowę.

847-767
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,
  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną obudowę

847-771
Listwa 12-torowa

  • 2 złączki prądowe w każdej fazie,
  • tory napięciowe z zabezpieczeniami,bez sygnalizacji,
  • z obwodami dodatkowymi,
  • listwa zawiera transparentną, plombowaną obudowę

847-1050
Listwa 21-torowa

  • 4 złączki prądowe w każdej fazie,
  • tory napięciowe bez zabezpieczeń i sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną obudowę

847-1056
Listwa 16-torowa

  • 2 złączki prądowe w każdej fazie,
  • tory napięciowe z zabezpieczemiami, bez sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną pokrywę

847-1082
Listwa 16-torowa

  • 4 złączki prądowe w każdej fazie,
  • tory napięciowe z zabezpieczemiami, bez sygnalizacji,
  • bez obwodów dodatkowych,
  • listwa zawiera transparentną, plombowaną pokrywę

847-1125
Listwa 16-torowa

  • 2 złączki prądowe w każdej fazie,
  • tory napięciowe z zabezpieczeniami,
  • bez sygnalizacji, z obwodami dodatkowymi,
  • listwa zawiera transparentną, plombowaną obudowę
Więcej informacji o LPW

Zestawienie LPW oraz dokumentacja

Zestawienie listew pomiarowych WAGO ze zwieraniem torów prądowych za pomocą mostków i zaciskiem CAGE CLAMP®

Zarejestruj się i pobierz karty katalogowe (PDF) danymi technicznymi oraz schematy wewnętrzne (PDF, DWG, DXF)
