picoMAX® – das Steckverbindersystem

picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es nutzt die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder doppelt – sowohl für den Anschluss des Leiters als auch für die Kontaktierung des Steckerstiftes. Dadurch ist picoMAX® noch kompakter als andere Steckverbindersysteme und setzt neue Maßstäbe bei „Wire-to-Board“-, „Board-to-Wire“- und „Wire-to-Wire“-Verbindungen sowie Durchführungen.


Ihre Vorteile:

  • Kompakte Bauweise: Bauraum um bis zu 30 % reduziert

  • Radikal vereinfachtes Kontaktsystem

  • Absolute Kontaktsicherheit auch bei höheren Umgebungstemperaturen durch spezielle Konstruktion, innovative Federklemmtechnik und neuartigen Isolierstoff

  • Dank integrierter Verriegelung und nahezu vollständigem Eintauchen der Federleiste in die Stiftleiste sehr hohe Vibrationssicherheit bis 20g bei Wire-to-Board-Verbindungen

  • Effiziente Prüfmöglichkeit durch Prüföffnung in Leiteranschlussrichtung

Produktliste anzeigen

Produktübersicht

Vorteile der picoMAX®-Familie

Das Steckverbindersystem picoMAX® im Video erklärt, z.B.:

  • Integrierte Verriegelung

  • Doppelte Nutzung einer einzigen CR-NI-Stahlfeder

  • Griffplatte mit Entrieglungsschieber

Produkt-Features auf einen Blick

Produkte der picoMAX®-Familie

Signale perfekt gesteckt

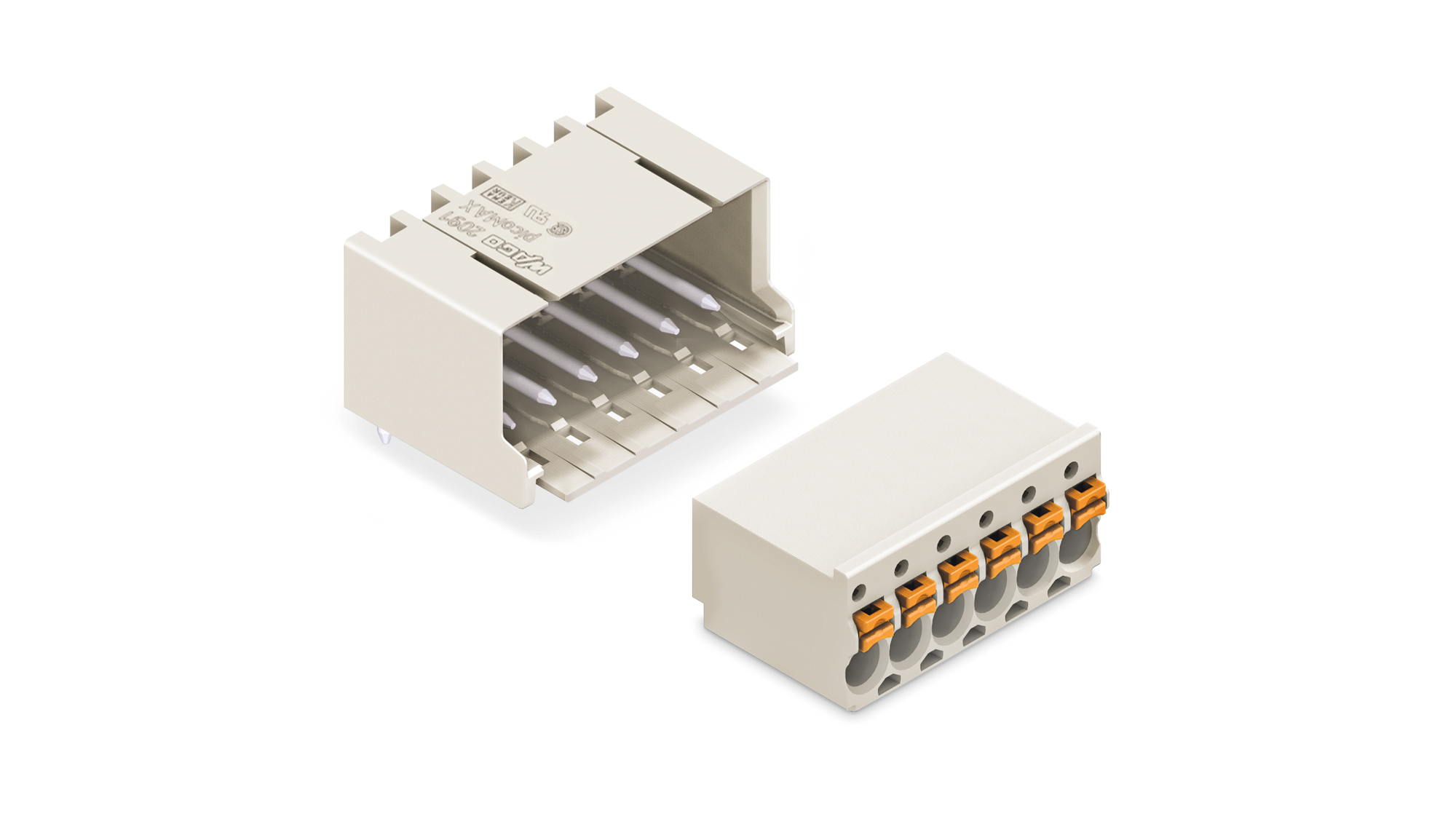

picoMAX® 3.5: der Leiterplatten-Steckverbinder im Rastermaß 3,5 mm für Leiterquerschnitte bis 1,5 mm2 und Bemessungsströme bis 10 A

Vorteile:

  • Universalanschluss für alle Leiterarten

  • Direktes Stecken eindrähtiger Leiter und feindrähtiger Leiter mit Aderendhülse dank Push-in CAGE CLAMP®

  • Für Verdrahtung im gesteckten oder ungesteckten Zustand der Federleiste

  • Integrierte Verriegelung verhindert unbeabsichtigtes Trennen

Produktliste anzeigen

Optimale Spannungsversorgung

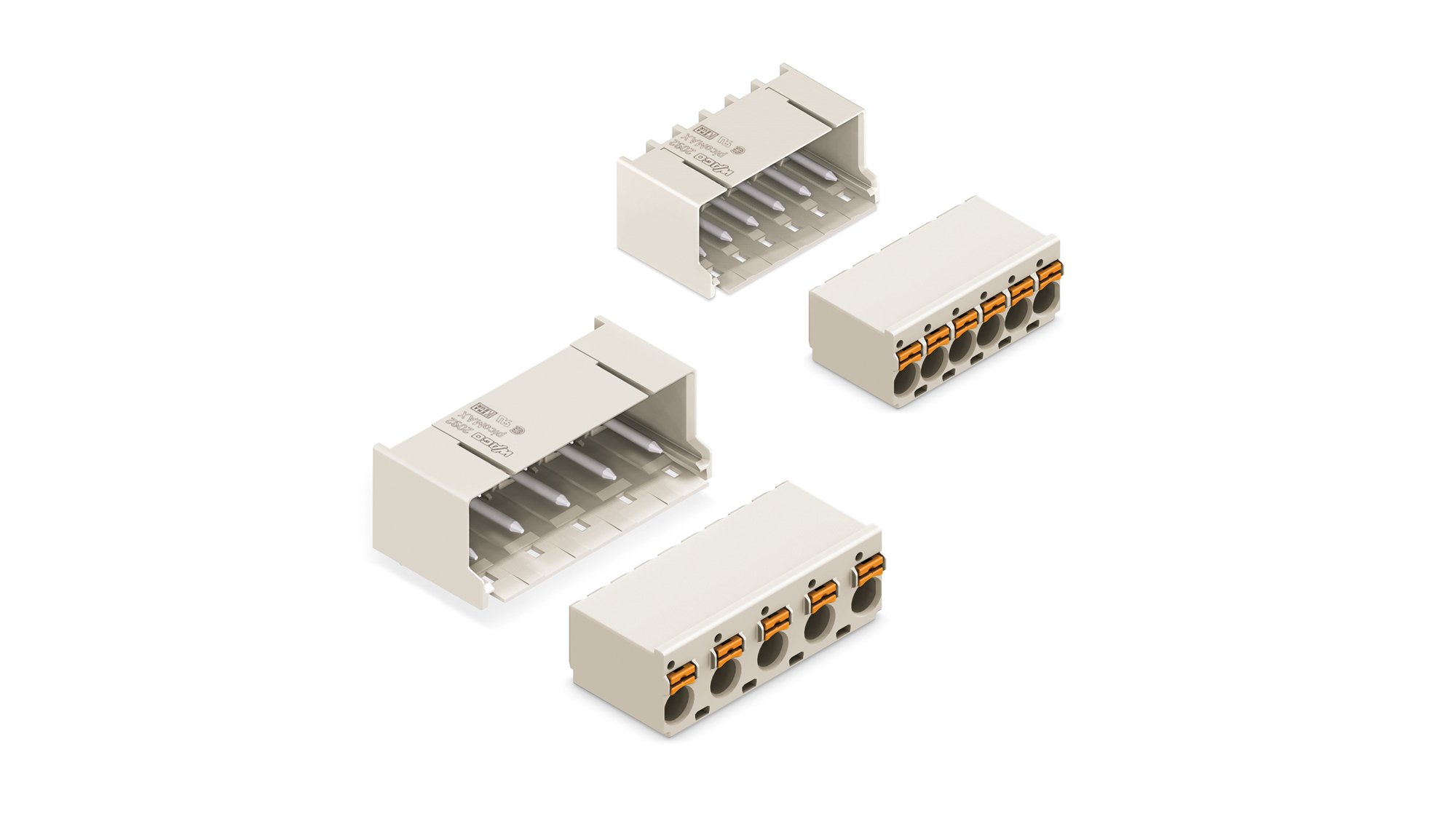

picoMAX® 5.0 und 7.5: die Leiterplatten-Steckverbinder im Rastermaß 5,0 mm und 7,5 mm für Leiterquerschnitte bis 2,5 mm2 und Bemessungsströme bis 16 A

Vorteile:

  • Universalanschluss für alle Leiterarten

  • Direktes Stecken eindrähtiger Leiter und feindrähtiger Leiter mit Aderendhülse dank Push-in CAGE CLAMP®

  • Für Verdrahtung im gesteckten oder ungesteckten Zustand der Federleiste

  • Prüfmöglichkeit aus Leiteranschlussrichtung – Tippkontakt

  • Integrierte Verriegelung verhindert unbeabsichtigtes Trennen

Produktliste anzeigen

Die einfachste Art, Leiterplatten steckbar zu machen

picoMAX® eCOM ist die noch wirtschaftlichere und kompaktere Variante ohne das Stiftgehäuse für steckbare Anwendungen auf der Leiterplatte. In den Rastermaßen 3,5 mm, 5,0 mm und 7,5 mm bietet dieses System mit direkt einlötbaren Federleisten die perfekte Lösung für Ihre kostengünstige Anwendung.

Vorteile:

  • Universalanschluss für alle Leiterarten

  • Direktes Stecken eindrähtiger Leiter und feindrähtiger Leiter mit Aderendhülse dank Push-in CAGE CLAMP®

  • Als gerade und abgewinkelte Leiterplattenklemme erhältlich

  • Für Leiterquerschnitte von 0,2 bis 1,5 mm2 (3.5) sowie für Leiterquerschnitte von 0,2 bis 2,5 mm2 (5.0, 7.5) erhältlich

  • Direktes Einlöten des kompletten Steckverbinders dank vorgesteckter Lötstifte

  • Lässt sich im Servicefall direkt wie ein Steckverbinder von der Leiterplatte abziehen

  • Geringer Platzbedarf auf der Leiterplatte durch polverlustfreies Aneinanderreihen mit unterschiedlichen Polzahlen

Produktliste anzeigen


Signale übertragen mit Leiterplattenklemmen

Fast jedes Gebäude hat sie: Sensoren. Sie sind die Sinnesorgane eines Gebäudes und nehmen äußere Einflüsse wie Luftfeuchtigkeit und -qualität, Temperatur und Helligkeit wahr. Damit der Sensor richtig arbeiten kann, ist eine zuverlässige Leiterplatten-Anschlusstechnik unabdingbar. Sie versorgt den Sensor mit Spannung und überträgt die gemessenen Werte als elektrische Signale. Thermokon setzt bei seinen Sensoren auf die Single Pair Ethernet-fähige Leiterplattenklemme picoMAX® eCOM. Sie ist eine besonders kompakte Möglichkeit der Leiterplattenanschlusstechnik auf Signalebene.

Mehr erfahren

365 Tage im Jahr höchste Zuverlässigkeit

In sicherheitsrelevanten Systemen müssen alle Komponenten verlässlich funktionieren – und das rund um die Uhr. Dies betrifft auch die Leiterplatten-Anschlusstechnik. In Gefahrenmeldeanlagen übertragen Leiterplattenklemmen und -Steckverbinder verschiedenste Signale, die für eine reibungslose Funktion unabdingbar sind.

Mehr erfahren
