Diseñado para aplicaciones al aire libre

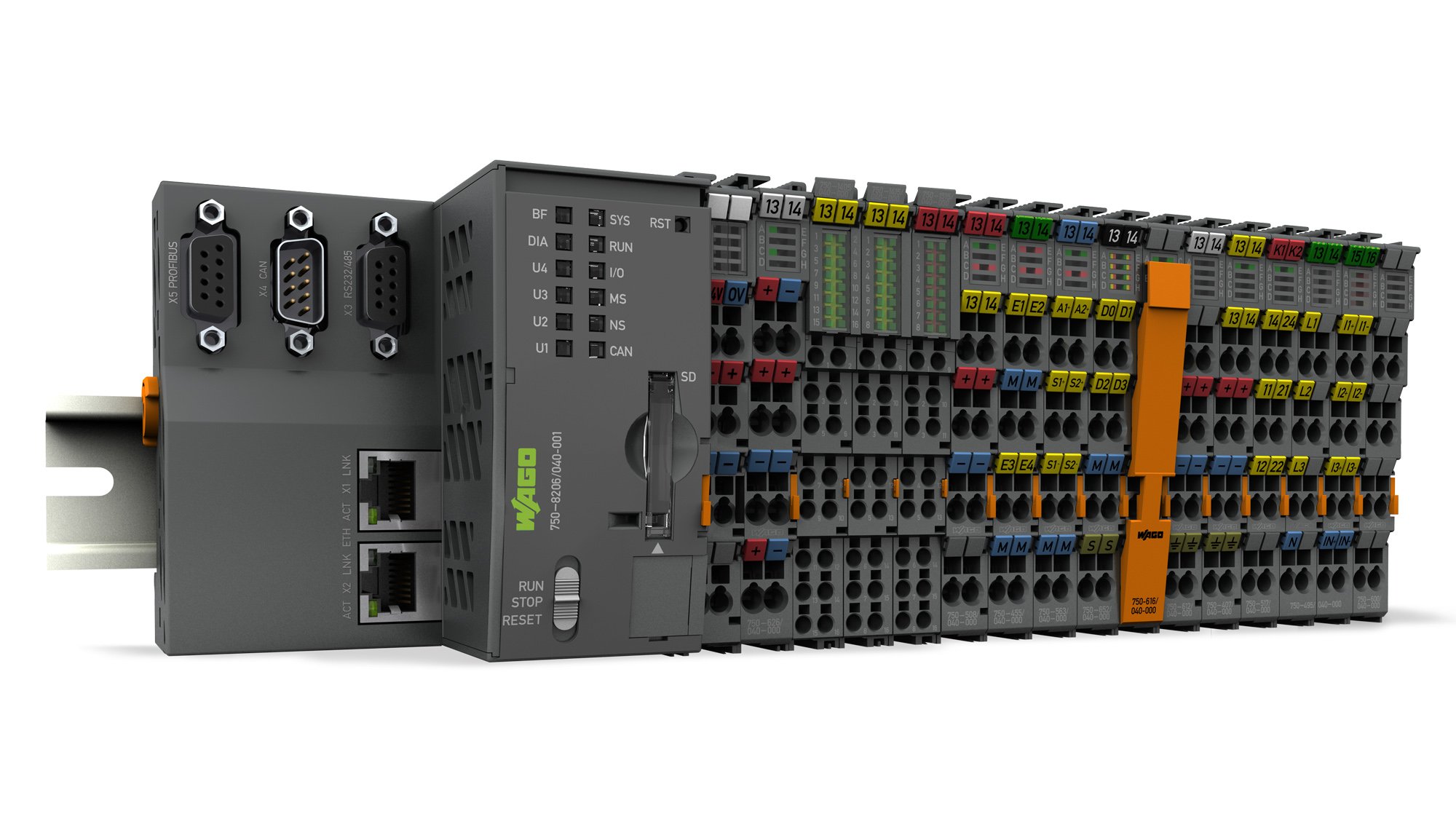

WAGO-I/O-SYSTEM 750 XTR ha sido desarrollado para soportar las condiciones de aplicaciones al aire libre: Incluso con cargas extremas térmicas, mecánicas y electromagnéticas así como en barcos, refinerías o sistemas de media tensión. La serie 750 XTR asegura una elevada disponibilidad.
Los sistemas de automatización de los equipos industriales suelen instalarse en áreas protegidas, normalmente en armarios de distribución convencionales dentro de un edificio con mayor o menor control de la temperatura. Estas condiciones ambientales, que no son excesivamente exigentes, no representan mayores desafíos para los equipos. En el caso de los sistemas autónomos utilizados en aplicaciones en exteriores, la situación es bien distinta. Estos sistemas de automatización deben sobreponerse en ocasiones a las condiciones más duras de forma segura y fiable, por ejemplo: grandes diferencias de temperatura, fuentes de interferencia electromagnética y fuertes vibraciones.

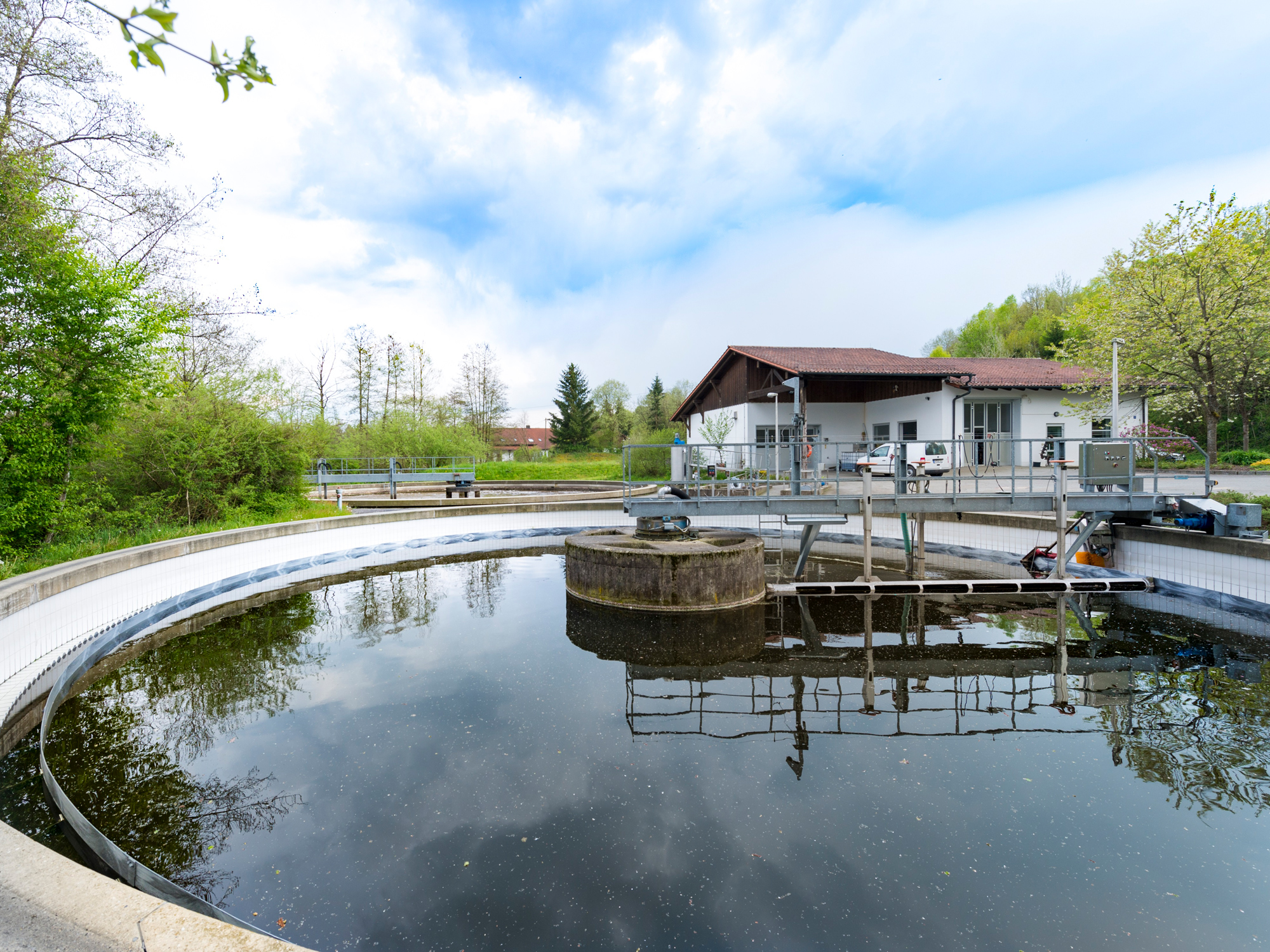

Algunos ejemplos habituales de aplicaciones al aire libre los encontramos en estaciones de bombeo distribuidas, sistemas de suministro de agua y eliminación de aguas residuales, petroquímica, plataformas de extracción de petróleo o gas natural en tierra y alta mar, oleoductos y gasoductos, refinerías, embarcaciones, centrales eólicas y fotovoltáicas o puestos de transformación. Anteriormente, el uso de los sistemas de automatización en estas mismas áreas de aplicación requería la instalación de equipos especiales adicionales, por ejemplo, en forma de acondicionamiento del aire, aislamiento o largas y costosas instalaciones de armarios de distribución con un alto grado de protección, pero todo ello deja de ser necesario si el sistema ofrece una resistencia excepcional a condiciones ambientales adversas desde el principio por su diseño específico.

Además de estos nuevos controladores, el módulo de medición de potencia trifásica de WAGO amplía el ámbito de aplicación de WAGO-I/O-SYSTEM 750 XTR. Disponible en tres versiones, permite realizar mediciones mediante transformadores de intensidad a una corriente de medición máxima de 1 A o 5 A, y también mediciones con bobinas Rogowski. El controlador transmite todos los valores medidos pertinentes (p. ej., potencia reactiva/aparente/efectiva, consumo de energía, factor de potencia, ángulo de fase, frecuencia, sobre/subtensión) directamente a la imagen de proceso sin necesidad de una potencia computacional elevada. Con esta información y un análisis armónico hasta el armónico 41, el módulo de medición de potencia trifásica de WAGO proporciona análisis de red integrales.

En estas condiciones ambientales, los sistemas de automatización convencionales se ven obligados a utilizar medios de acondicionamiento del aire o protección independientes. Un requisito que multiplica el tiempo y el esfuerzo necesarios para la instalación, aumenta los costes y, cuando concurre una carga de CEM, exige un montaje especial con armarios de distribución adaptados. WAGO-I/O-SYSTEM 750 XTR acaba con todo esto. Con un rango de temperaturas de −40°C a +70 °C, el sistema puede instalarse en los armarios de distribución o cajas de switches convencionales. Además, permite prescindir del acondicionamiento de aire complementario, así como de medios de absorción de vibraciones o protección de CEM independientes. Esto ahorra costes en ingeniería, componentes e instalación. En estas aplicaciones, el uso de la serie 750 XTR en lugar de un sistema de automatización clásico permite tanto a gestores de proyecto como a ingenieros reducir considerablemente los costes.

Autor: Manfred Kühme | WAGO
