Lisäarvoa mittausjärjestelmästä

Uusi WAGO energiatietojen hallintajärjestelmä tallentaa ja hallinnoi energiadataa helposti ilman ohjelmointia. Ohjelma voidaan päivittää milloin tahansa.

Yritykset tarkastelevat yhtä enemmän niille kuuluvien rakennusten ja laitteiden tehokkuutta. Yhtäältä lain määräykset vaativat sitä, toisaalta säästöpotentiaali, joka voi tuoda merkittäviä kilpailuetuja, houkuttelee. Potentiaalisten säästöjen taso voidaan kuitenkin määrittää, kun kaikentyyppinen energiantuotanto ja niiden käyttäjät on systemaattisesti tallennettu ja tietoja on tarkasteltu soveltuvassa asiayhteydessä. Tämän kaiken perustana on hyvä mittausjärjestelmä.

WAGOn energiatietojen hallinnan edut:

• Modulaarinen energia- ja prosessitietojen tallennus

• Helppo tulojen parametrisointi verkkovisualisointia käyttämällä - ei vaadittua ohjelmointia

• Yhdistä olemassa oleviin antureihin WAGO-I/O-järjestelmäiin

• Integroitu visualisointi

• Arvioi energiatietoja ja luo tehokkuussuunnitelma

• Käyttää KPI-lukuja ISO 50001-standardin saavuttamiseksi

Käytännössä tämä on kuitenkin ollut melko vaikeaa, sillä energiamuotojen välisen läpinäkyvyyden esiintuomiseksi tarvitaan erilaisten mittausdatatyyppien kanavointia yksittäiseen järjestelmään. Mittausratkaisu on räätälöity tilanteen mukaan ja se on myös hyvin monitahoinen. Yksittäisten mittauspisteiden määrittämisen lisäksi sopivien mittauslaitteiden, mittareiden ja antureiden valinta sekä niiden asentaminen ja mittausjärjestelmien ohjelmointi ovat monimutkaisia, aikaa vieviä ja tulevat yleensä kalliiksi. Kun mittausjärjestelmä on lopulta käynnissä, se kerää nopeasti runsaasti dataa, jota on sitten käsiteltävä.

Sopivan mittausjärjestelmä tulee täyttää kolme kriteeriä: Sen täytyy olla helppo integroida järjestelmään, sen täytyy toimia taloudellisesti ja sen tulee varmistaa, että kerättyjen tietojen käsittely on yksinkertaista. Tämä on tarkalleen uuden “WAGOn energiatiedonhallinta" -järjestelmän tarjoama ratkaisu. Etukäteen konfiguroitujen laitteistojen ja käyttäjäystävällisen ohjelmiston yhdistäminen yhteen pakettiin mahdollistaa WAGOn mittausjärjestelmän integroinnin molempiin järjestelmiin ja rakennustekniikoihin.

Erottuva ominaisuus: Energiakohtaisten arvojen, kuten sähkövirtojen ja jännitteiden lisäksi monia muita mittausarvoja voidaan tallentaa, jotka koskevat teollisia ja prosessitekniikoita tai rakennussovelluksia. Esimerkiksi virta, kaasu, lämmitys, vesi, paineilma ja lämpötila ovat mitattavissa yhdessä järjestelmässä, ja tarjoavat kattavan näkymän yrityksen energiavirtoihin ja tuotantoprosesseihin.

Teollisuudessa testattu PFC200-ohjain ja WAGO-I/O-SYSTEM 750 -laitteisto muodostavat laitteistopuolen perustan. Modulaarinen rakenne tekee järjestelmästä vaatimusten mukaisesti helposti sovitettavan. Laite- ja prosessikohtaisen kulutuksen tallentamiseksi useita I/O-moduuleita on liitetty sarjan ohjaimiin, esim. 3-vaiheiset tehonmittausmoduulit energiankulutuksen mittaukseen, pulssilaskurit, liittymät M-bus-mittareiden ja radiopohjaisten EnOcean-antureiden linkittämiseksi. Monet muut moduulit tallentavat analogisia ja digitaalisia virta- ja jännitesignaaleja.

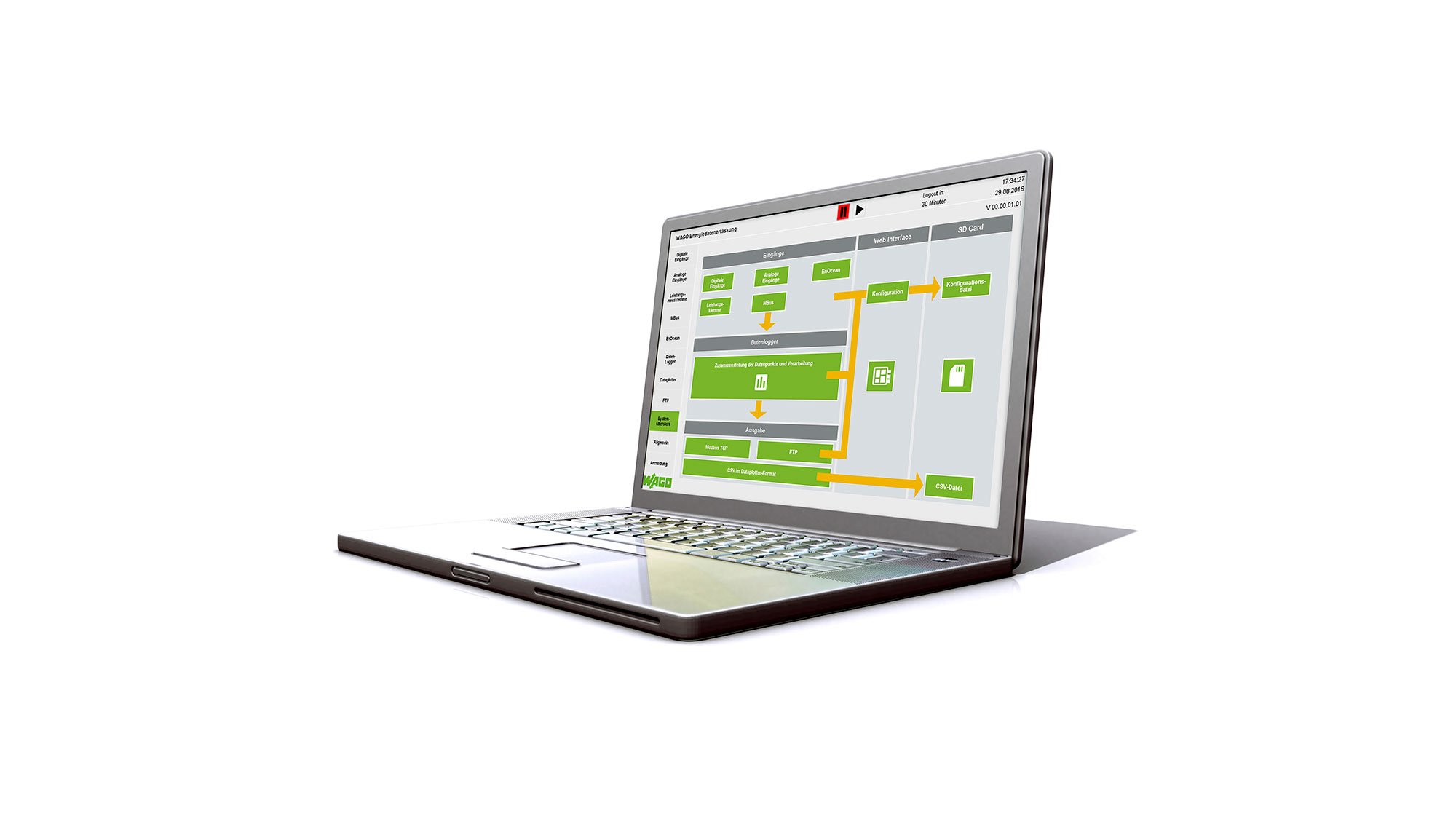

Järjestelmän vakio-ohjelmistosovellus tekee tehokkaasta “WAGO energiatiedonhallinnasta” äärimmäisen helppoa käyttää. Esiladattuna PFC200:een ohjelmisto tunnistaa automaattisesti liitetyt I/O-moduulit käynnistyessään. Tulotietojen tallennusta säädetään yksinkertaisen parametrisoinnin kautta. Kaikki asetukset käyttöönottoa varten ja käytön aikana voidaan tehdä hiiren napautuksella - ohjelmointia ei vaadita. Koska graafiseen käyttöliittymään päästään millä tahansa selaimella HTTP:n kautta, ohjelmiston asennusta laitteelle ei tarvita. Verkkovisualisointi poistaa kaikki ongelmat valaistusjärjestelmien konfiguroinnista. Datan siirto korkeamman tason energianhallintaohjelmistoon suoritetaan MODBUS TCP/IP:n kautta tai CSV-tiedostona FTPS:n kautta. Lisäksi historia voidaan tallentaa SD-kortille. WAGOn joustava ratkaisu suunniteltiin sopeutumaan olemassa oleviin infrastruktuureihin ja hallintajärjestelmiin, joka antaa yrityksille paremman käsityksen energianhallintaprosessien yleiskuvasta tyylikkään yksinkertaisella tavalla.

Erilaisia arvioita voidaan luoda käyttämällä integroitua visualisointityökalua, mikä tarjoaa erityyppisiä kaavioita ja tulkintoja datan visualisoimiseksi. Yritykset voivat näin ollen luoda kulutuskäyriä, jotka synkronoidaan heidän virtalähteidensä (PSC) kanssa tai määrittävät, mitkä kuluttajat ovat vastuussa suurista kuormista käyttämällä sekuntikohtaista näyttöä. Lisäksi energiankäyttöä voidaan valvoa suhteessa tiettyjen prosessisovellusten kanssa määrittämään sitä, miten paljon energiaa säästettäisiin käyttämällä vaihtuvanopeuksisia moottoreita tai uusia lamppuja tai vähentämällä vuotoja paineilmajärjestelmissä. “WAGO energiatiedonhallinta”-järjestelmä sopii myös yrityksille, jotka ovat vasta aloittamassa energiavalvontaa tai haluavat tehdä niin ilman monimutkaista energianhallintaohjelmistoa.

Energian valvonnasta hyötyvät ensisijaisesti teollisuusyritykset, kuten numerot todistavat. Saksan teollisuuden energiatehokkuusaloitteen (DENEFF) mukaisesti tämä sektori kulutti yhteensä 2 508 petajoulea vuonna 2014. Se on juuri hiukan alle kolmannes maan koko energiankulutuksesta. Lähes 65% siitä käytettiin prosessilämmön muodostamiseen. Saksan energiaorganisaation DENA:n mukaan n. 15 % tästä energiasta voitaisiin säästää. Prosessilämmitykseen käytetyn sähköenergian osuus oli marginaalinen. Sähköllä on kuitenkin suuri merkitys teollisen energian energiaseoksessa. Nykyisin teolliset toiminnot kuluttavat 45% sähköenergiasta Saksassa. Liittovaltion ympäristöorganisaatio arvioi tässä olevan n. 20% säästöpotentiaalia. Nämä tilastot tekevät sen selväksi: Onnistunut siirtymä parempaan energiatehokkuuteen riippuu erittäin paljon alasta.

Paremman energiatehokkuuden saavuttamiseksi saksalaisten yritysten on suoritettava säännöllisesti energia-arviointeja tai ottaa käyttöön energianhallintajärjestelmä. Uusi AGO energiatiedonhallinta -järjestelmä on perustana molemmille. Jotta mittaustuloksilla olisi merkitystä, yritysten tulee tarkastella niitä energian suorituskyvyn indikaattoreiden (EnPIs) mukaisesti kuten myös muuta käyttödataa. Yksittäinen arviointi tarjoaa uusia tietoja jokaisesta energianhallinnan vaiheesta koskien yrityksen säästöpotentiaalia.

Teksti: Julia Ockenga, Lukas Dökel ǀ WAGO
Kuva: Fotolia.com, WAGO
