Riviliittimet kaikkeen käyttöön

TOPJOB^® S Asennuskiskoon kiinnitettäviä riviliittimiä Push-in CAGE CLAMPilla^® on tarjolla laaja valikoima, josta löytyy oikea riviliitin moneen tarpeeseen. WAGOn kiskoon kiinnitettävät riviliittimet lisäävät turvallisuutta noudattaen jatkuvasti kasvavia ja muuttuvia rakennusvaatimuksia.

Etuja:

• Liitä jopa neljä johdinta kooltaan 0,5 - 4 mm² (20–12 AWG)

• Nopea johdotus Push-in CAGE CLAMP^® -tekniikalla: yksisäikeisten, hienosäikeisten holkillisten tai ultraäänipuristettujen johdinten kytkeminen

• Valinnaisella automaattisella maadoituskontaktilla kiinnityslevyyn läpäistään levyn lakka välittömästi

• Painikkeet helppoa käsin tai työkalulla tehtävää asennusta varten

• Sisäänrakennetut testipisteet helpottavat testausta halkaisijaltaan 2 mm:n testauspistokkeella

TOPJOB® S -riviliittimet tarjoavat erittäin luotettavat sähköliitännät erilaisiin teollisuussovelluksiin ja moderneihin kiinteistöjärjestelmiin. Kattava valikoima riviliittimiä johtimille kooltaan 0.14 - 25 mm² (26–4 AWG) tuovat runsaasti etuja.

• Push-in CAGE CLAMP^® -liitostekniikka kaikille johdintyypeille

• Yksi- ja hienosäikeisten johtimien push-in-kytkentä holkeilla.

• Oikea ratkaisu kaikkiin silloitustarpeisiin: jatkuvat, vierekkäiset, alas vievät, pystysuuntaiset hyppyjohtimet ym.

• Juoksevat moniriviset merkintäliuskat aikaa ja kustannuksia säästävään merkintään

• Alan johtavat turvamekanismit: Yksittäistä riviliitinjärjestelmää voi käyttää maailmanlaajuisesti käytännössä mihin tahansa tarkoitukseen.

WAGO X-COM^®S-järjestelmän liittimiä on saatavilla kahta eri kokoa (2020- ja 2022-sarja). Se on yhteensopiva TOPJOB^® S riviliittimiemme sekä laajan TOPJOB^® S -riviliitinperheen kanssa.

Etuja:

• Yhdistä max 1.5 mm² (16 AWG) johtimet riviliittimeen, joka on leveydeltään vain 3.5 mm ja max. 4 mm² (12 AWG) leveydeltään 5.2 mm:een

• Push-in CAGE CLAMP^® nopeaan johdotukseen

• Yksi- ja hienosäikeisten johdinten push-in-kytkentä johdinholkeilla.

• Suojaa väärältä kytkennältä koodausryhmissä, joissa samat napanumerot

• Naarasliitinten mekaaninen suojaus lukitusvivuilla ja vedonpoistolevyillä

Vahvavirtaiset, kiskoon kiinnitettävät riviliittimet POWER CAGE CLAMPillä painavat jousta yhdistäen kooltaan 185 mm²:n johtimia. Niitä on saatavilla 35, 50, 95 ja 185 mm² (2, 1/0, 4/0 AWG; 350 kcmil) -riviliittimillä. Versioita löytyy sekä DIN-kiskoon asennusta varten sekä suoraan levykiinnitykseen kiinnityslaippojen kautta.

Etuja:

• Kaikkeen käyttöön: energia-intensiivisille aloille, mukaan lukien koneiden ja laitteiston valmistus sekä energiantuotanto

• Sopii myös koviin olosuhteisiin: lämmön- ja kylmänkestävä

• Ex e II -hyväksynnät (185 mm²/350 kcmil haettu)

• Helppo ja nopea käyttää ilman kuluttavaa valmistelua - ei rengasliittimien tai holkkien tarvetta

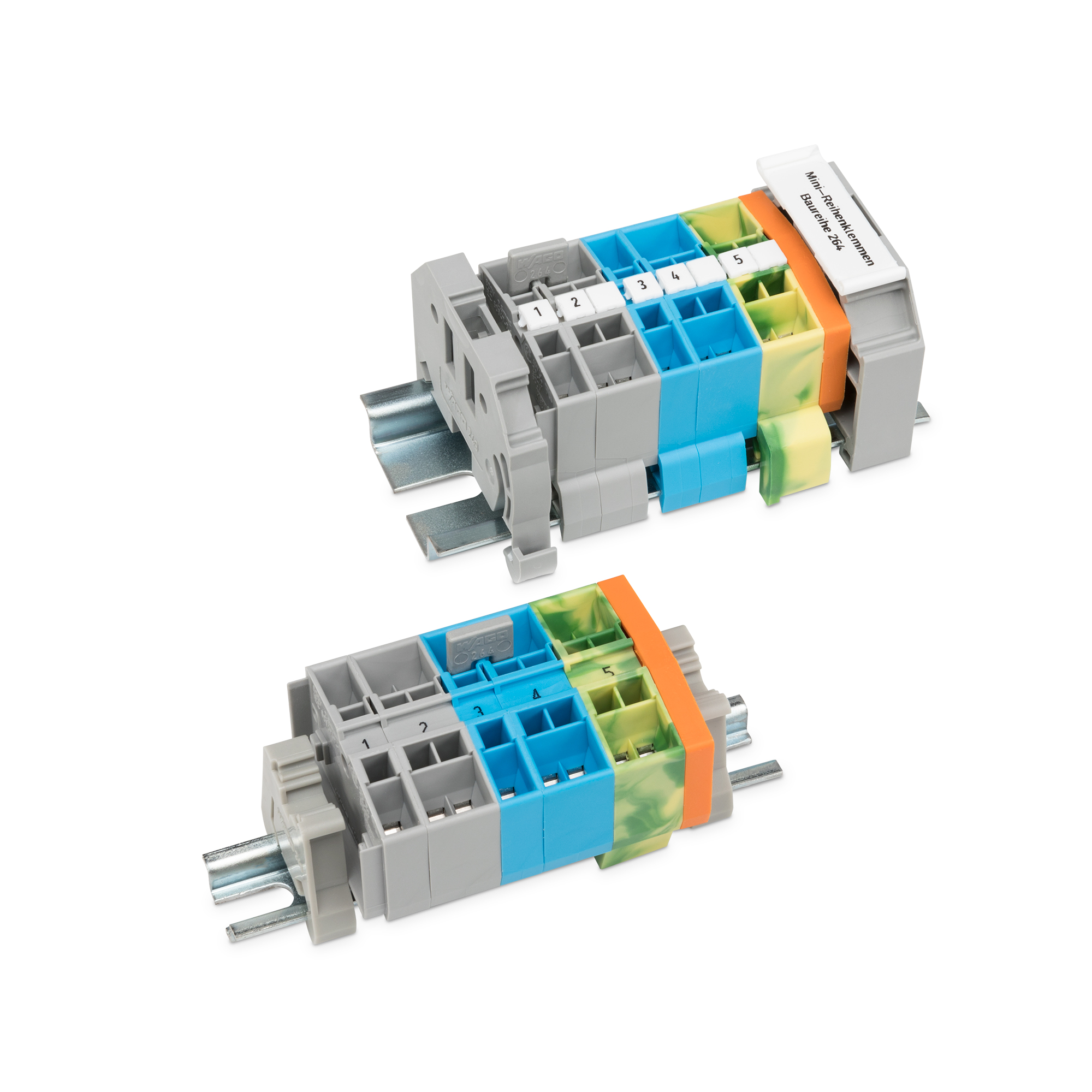

WAGOn pienoisriviliittimet ovat ihanteellisia tilarajoitteisiin sovelluksiin ja pienille johdinpoikkipinnoille. WAGOn luotettavan CAGE CLAMP® -tekniikan ansiosta nämä liittimet ovat hyvin tärinänkestäviä ja luotettavia.

Etuja:

• Vie vain vähän tilaa

• Kiinnitys DIN-15- tai DIN-35 -kiskoon

• Vaalean harmaat versiot Ex e II -käyttöön

• Helppo silloitus, merkintä ja testaus

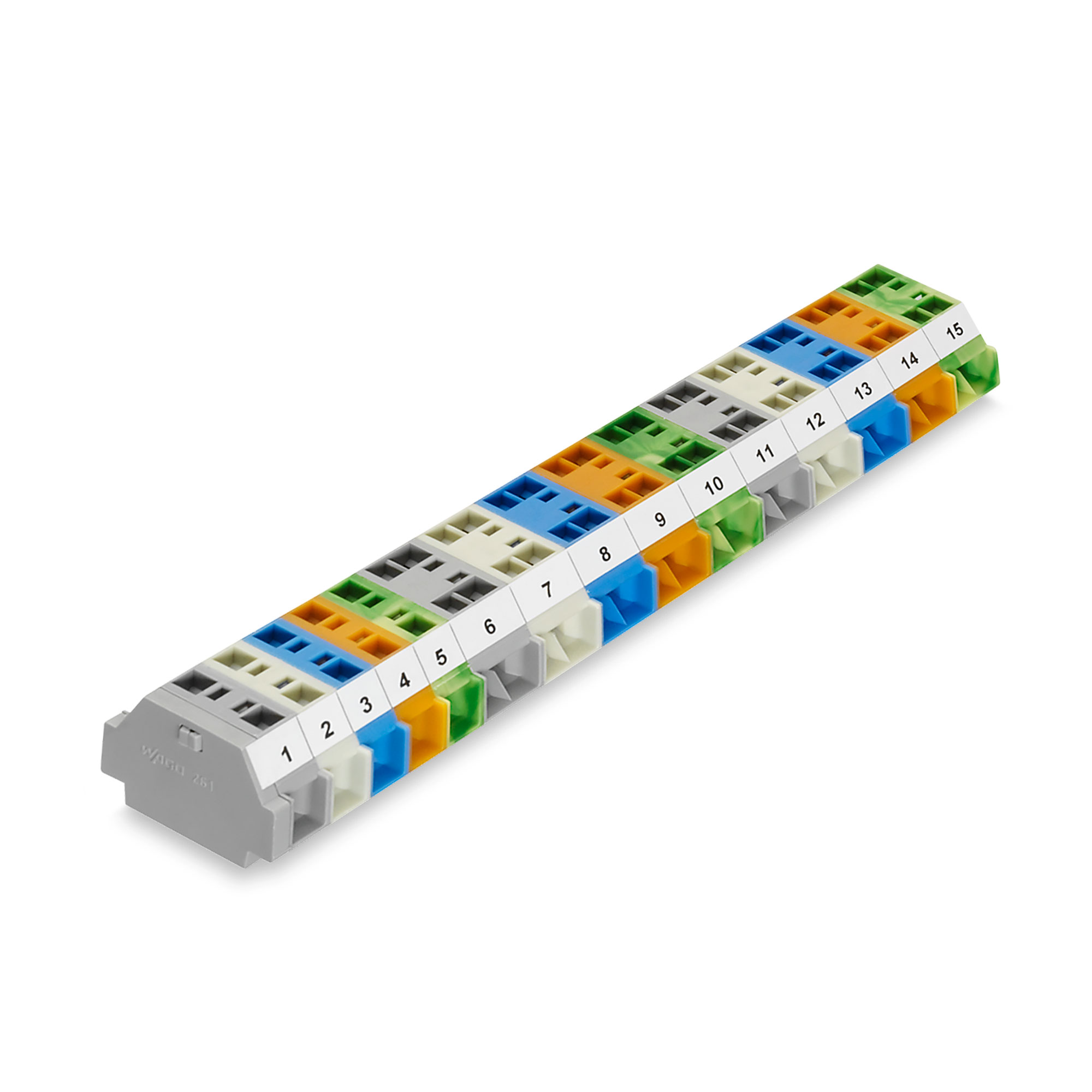

Modulaariset riviliittimet sopivat sekä räätälöityihin että valmiisiin riviliittimiin paneelikiinnitystä varten. Nämä riviliittimet voidaan kiinnittää ruuvilaipoilla tai jaloilla kiinnitysreikiin tai koota alumiinikiskoihin.

Etuja:

• Eri kiinnitysvaihtoehtoja laipoilla tai napsautettavilla jaloilla

• Helppo johdotus riviliitinteen edestä tai sivulta

• Riviliittimet saatavilla painikkeilla yhdelle tai molemmille puolille

• Nimellisjännite (264-sarja): 800 V

• Laajat käyttömahdollisuudet: versiot saatavilla Ex e II -sovelluksille

Riviliitinjärjestelmä testatulla CAGE CLAMP^® -liitäntätekniikalla tarjoaa riviliittimen moneen tarpeeseen: sulake-, katkaisu-, diodi- ja LED-riviliittimet, pistoliitettävät riviliittimet - myös kiskoon kiinnitettävät riviliittimet antureille ja toimilaitteille.

Etuja:

• Monikerroksiset riviliittimet: Kaksin- tai kolminkertaiset riviliittimet säästävät tilaa

• CAGE CLAMP^® -liitännät: testattu miljardeja kertoja

• Monitasoiset, yksiriviset

• Merkinnät WMB-merkinnöillä

• Helppo testaus pistoliitettävillä mittareilla

862-sarjalla liitetään potentiaalia kohti neljä johdinta, joiden poikkipinnat ovat 0,5 - 4 mm²; (AWG 20–12).

Etuja:

• Nopea johdotus Push-in CAGE CLAMP^® -tekniikalla: yksinkertainen umpijohtojen, hienosäikeisten holkillisten johdinten tai ultraäänipuristettujen johdinten liittäminen

• Valinnaisella automaattisella maadoituskontaktilla kiinnityslevyyn lakka läpäistään välittömästi

• Painikkeet helppoa asennusta varten työkalulla tai käsin

• Sisäänrakennetut testipisteet helpottavat testausta halkaisijaltaan 2 mm:n testauspistokkeella

• Merkintävaihtoehtojen joustavuus: vakiomerkinnät (merkintä valmiina), merkintäliuskat tai asiakkaan toiveen mukaiset merkinnät

• Liitä jopa neljä johdinta kooltaan 0,5 - 4 mm² (20–12 AWG)

DIN-kiskokiinnityksen lisäksi X-COM^®-SYSTEM sisältää myös piirilevykomponentteja tai lentäviä johtosarjoja sekä pinta-asennukseen että paneelin läpi vieville liittimille. Miljardeja kertoja testattu CAGE CLAMP^® -tekniikka varmistaa luotettavat liitännät kaikille käyttöalueilla.

Etuja:

• Laaja valikoima vaihtoehtoja eri kiinnitysvaihtoehdoilla

• Virheen esto: 100% suojaus väärältä kytkennältä koodausryhmillä, joilla samat napanumerot

• Turvallisuus: Mekaaninen suojaus lukitusvivuilla, vedonpoistolevyillä ja -koteloilla

• Helppo testaus aukkojen kautta testipistokkeille naarasliittimissä ja kantoaaltopääteliittimissä

• 500 V/32 A -luokitukset ovat kustannustehokas vaihtoehto raskaan käytön liittimille

Ristikytkentäpaneelit tarjoavat korkean signaalitiheyden pienillä tilavaatimuksilla. Selkeä järjestys ja yksinkertaiset testausmahdollisuudet ovat ehdottoman tärkeitä.

Etuja:

• Saatavilla eri napamäärillä: 32-, 48- ja 80-napaiset versiot, sekä 32-napainen kapea versio 19-tuumaisille telineille

• Lisämoduulit suoraa liitäntää varten kiinnityskehikkoon

• Integroidut testiliittimet jokaiselle signaalille/potentiaalille

• Yksilöllinen ryhmän merkintä WSB-merkinnöillä

• Värilliset moduulikokoonpanot, jotka on merkitty tehtaalla parempaa kokonaiskuvaa varten

• Sininen ristikytkentäpaneeli Ex i -käyttöön

WAGOn riviliittimet ovat erittäin kompakteja, joten ne sopivat hyvin myös ahtaisiin paikkoihin. Kaksi- tai kolmikerroksiset riviliittimet säästävät vielä muita enemmän tilaa. WAGOn testattu CAGE CLAMP^® -tekniikka takaa luotettavat liitännät.

Etuja:

• Kiinnitys DIN-15- tai DIN-35 -kiskoon

• Modulaariset, pistoliitettävät moduulit muita johdinliitäntöjä ja testausta varten

• Vaalean harmaat versiot Ex e II -käyttöön

• Kaksi- tai kolmikerroksiset riviliittimet säästävät vielä enemmän tilaa

• Joustava silloitus kahden rinnakkaisen hyppyliittimen aukon kautta

WAGOn 727-sarjan liityntämoduulitaulut ja kytkentäliittimet tarjoavat tätä ohjauksen ja kenttätason välistä rajapintaa varten tilaa säästävän ratkaisun yksi- tai kaksipääsyisille jakokeskuksille.

Etuja:

• Helppo ja selkeä ristikytkentätaulujen konfigurointi: kentän puoli peilaa taulun puolta

• Tiheä liitäntä: useita kiinnityspisteitä pienessä tilassa

• Selkeä merkintä: suoraan merkittävät kiinnitysyksiköt

• Versiot lukitusosilla tai ilman kaapelikanavien suojille

• Siniset riviliittimet Ex i -käyttöön

• Helppo testata testiaukon kautta 2,3 mm:n Ø testiliittimillä

WAGOn suojaliitäntäjärjestelmä tarjoaa tehokasta EMC-suojaa. Korkeataajuiset häiriövirrat hajoavat turvallisesti varmistaen ihanteellisen EMC-suojauksen järjestelmille ja koneille.

Edut:

• Saatavilla on suojavaipan kiinnityssatuloita, virtakiskorunkoja ja lisätarvikkeita

• Suojavaipan jouselliset kiinnityssatulat erinomaista suojausta ja suorituskykyä varten

• Useita kiinnitysvaihtoehtoja virtakiskoihin, kiinnityslevyihin tai erityisiin DIN-kiskoihin

• Korkeussäädettävät pysty- tai vaakasuuntaiset virtakiskon kehikot mahdollistavat täysin joustavan asennuksen

Tutustu WAGOn riviliitinjärjestelmän monipuolisuuteen.
