compteur d'énergie (MID)

Fabrication sur commande, gestion de la charge et reporting énergétique

Sous-comptage, gestion de la charge et reporting énergétique

Facturation des bornes de recharge publiques et des boîtiers muraux

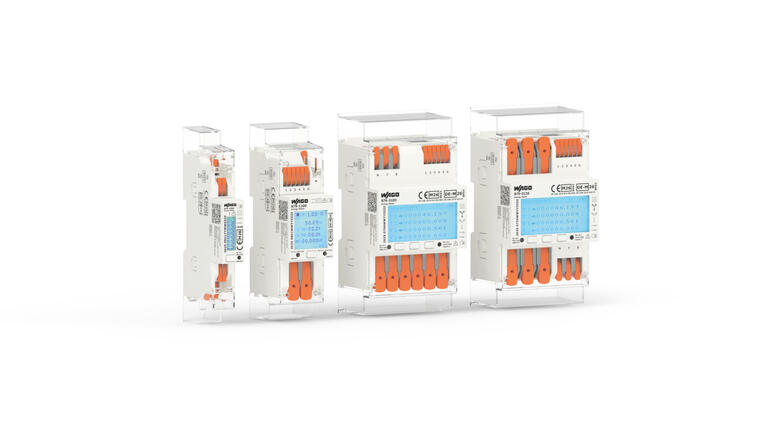

Les compteurs d'énergie WAGO (MID) enregistrent l'énergie, la fréquence du réseau, le courant, la tension et la puissance de toutes les phases.

En tant que compteurs à 4 quadrants, ils peuvent faire la distinction entre l'alimentation et la consommation, ainsi qu'entre l'énergie capacitive et l'énergie inductive.

De plus, les appareils permettent de mesurer la consommation d'énergie, jusqu'à quatre tarifs différents.

L'une de ses particularités est le large choix d'interfaces : en plus de Modbus RTU et de deux interfaces S0, des modèles avec M-Bus, WiFi^® et Bluetooth^® Low-Energy sont également disponibles.

Une communication via Ethernet est également possible  : les nouvelles variantes triphasées incluent déjà Modbus TCP. Tous les autres modèles peuvent être activés grâce au module Modbus TCP supplémentaire.

La configuration des compteurs d'énergie conformes MID se fait facilement et rapidement via l'application WAGO gratuite ou via une interface Web - sans aucun effort de programmation.

De plus, l'application permet d'exporter les données de mesure actuelles sous forme de fichier CSV, qui peut être facilement transmis par e-mail ou via des services de messagerie courants.

Qu'il soit rigide, souple ou avec embout, peu importe : la technologie de connexion Push-in avec levier permet un câblage rapide et facile. En plus de gagner du temps, la technologie de connexion CAGE CLAMP® augmente la sécurité. Donc : pendant toute la durée du contrat, un contact sécurisé en permanence est garanti. Par conséquent, les points de contact ne peuvent pas surchauffer, par exemple.

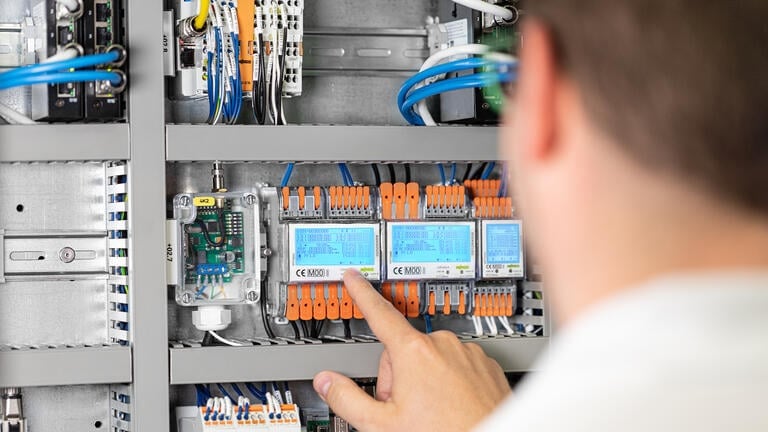

Première classe dans l'armoire de commande : les versions triphasées se distinguent avec des points de connexion orientés de manière flexible (connexion U ou S) et un écran pivotant - cela permet une intégration flexible dans des applications nouvelles et existantes. Parallèlement, les versions compactes à une ou deux unités de division permettent un gain de place nettement supérieur aux compteurs classiques à quatre unités de division.

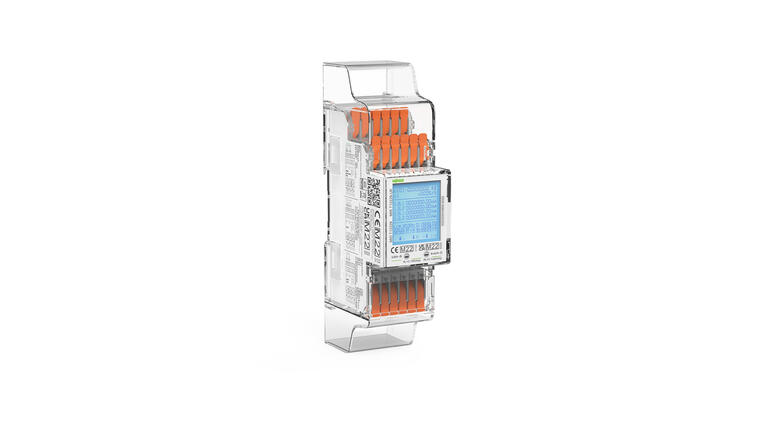

Les compteurs directs mesurent directement le courant. Ils sont idéaux pour les applications jusqu'à 65 A – par exemple, à des fins de facturation dans le secteur public et semi-public ou pour la surveillance des quantités d'énergie. La gamme propose des variantes monophasées et triphasées avec différentes tailles de modules et une connexion U ou S en option.

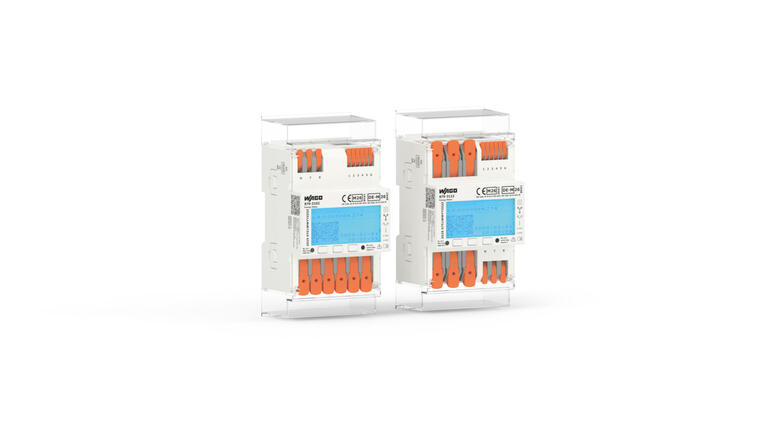

Les compteurs transformateurs mesurent le courant en combinaison avec des transformateurs de courant qui abaissent les courants élevés. Ils conviennent aux applications de plus grande intensité, à partir de 65 ampères – par exemple dans les installations industrielles ou pour les raccordements principaux. WAGO propose une version triphasée avec deux modules et un raccordement en U.

Le module Modbus TCP complémentaire rend vos systèmes adaptés à la communication basée ETHERNET : il élargit les compteurs d'énergie WAGO équipés en série avec Modbus RTU à cette interface précieuse et ouvre ainsi de nouvelles possibilités d'utilisation. La connexion du module supplémentaire se fait directement, sans dépense de câblage supplémentaire.

Les professionnels pour une utilisation dans les stations de recharge conformes à la législation dans les zones publiques : les compteurs d’énergie WAGO avec « Open Charge Metering Format » (OCMF) intégré répondent aux exigences de la norme PTB-A50.7 et sont donc parfaitement adaptés à cette application. Ils sont disponibles en versions triphasées avec connexions U et S et sont conçus pour des applications jusqu'à 65 ampères.

La bonne solution pour chaque étape

La meilleure solution de gestion de l'énergie est celle qui peut être adaptée à votre exigence. WAGO vous offre toutes les possibilités pour cela. Avec notre système de gestion de l'énergie, vous pouvez économiser beaucoup d'énergie dans la production, dans les processus industriels et dans les bâtiments.

Paramétrer au lieu de programmer

Le système de gestion des données énergétiques WAGO, composé d'un logiciel associé à un système de commande modulaire, collecte les données de mesure de divers médias et facteurs d'influence pour le contrôle de l'énergie et les traite pour analyse, archivage et les rapports.
