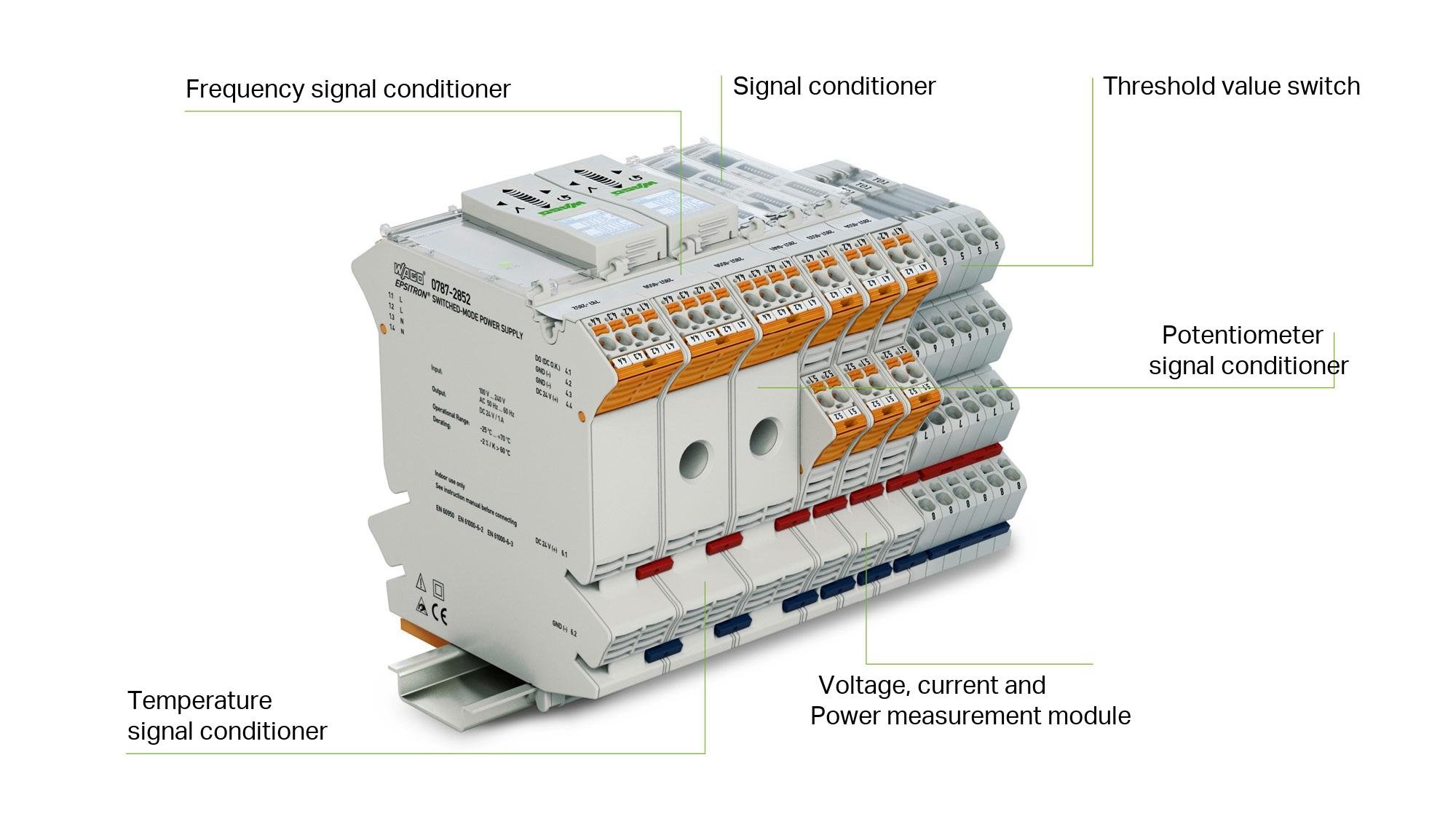

Jelátalakítók és leválasztó erősítők

Funkciók széles választéka a legkülönfélébb alkalmazásokhoz:

• Jelátalakítók

• Frekvencia mérőátalakító

• Hőmérséklet jelátalakítók

• Határérték kapcsolók

• Potenciométer mérőátalakítók

• Áramerősség és feszültség jelátalakítók és fogyasztásmérők

• Háromfázisú fogyasztásmérő modulok

Leválaszt, erősít, szűr és átalakít: a WAGO leválasztó erősítői ipari alkalmazási területeken számos funkcióval rendelkeznek, emellett biztonságos és hibamentes jelátvitelt biztosítanak.

Minden alkalmazás esetén a megfelelő megoldást biztosítják leválasztó erősítőink:

• Táplálással: leválasztó erősítők (véglegesen konfigurált), leválasztó erősítők (komfigurálható), univerzális leválasztó erősítők, bipoláris leválasztó erősítők, jelismétlők, jelosztók

• Táplálás nélkül: passzív leválasztók, huroktáplálású leválasztó erősítők

A leválasztó erősítőink használatából származó előnyei:

• Galvanikus leválasztás bemenet/kimenet/tápellátás között

• Nullpont és átfogás beállítása hiba vagy jeleltolás kompenzálására

• Kapcsolható szűrő funkció a jelinterferencia megakadályozására

• Megbízható védelem a bemeneti áramkör túlárama ellen (857-409, 857-402, 2857-401)

• Egy digitális jelkimenet (DO) reagál a szabadon konfigurálható mérési tartomány határértékeire (ez teszi lehetővé határérték-kapcsolókénti használatát – késleltetés aktiválásával/inaktiválásával).

A WAGO frekvencia mérőátalakítói NAMUR, NPN vagy PNP érzékelők 0,1 kHz és 120 kHz közötti jeleit alakítják át szabványos analóg jelekké.

A frekvencia mérőátalakítóink használatából származó előnyei:

• NAMUR, NPN vagy PNP érzékelők jeleinek fogadása

• Frekvencia tartomány: 0,1 … 120 kHz

• Hibajelzés: NAMUR közelítésérzékelő vezeték szakadásának/zárlatának észlelése

• Mérési tartomány túllépésének/el nem érésének jelzése

A WAGO hőmérséklet jelátalakítókkal a Pt, TC, Ni, KTY és RTD érzékelők és ellenállások jelei rögzíthetők, és szabványos analóg jelekké alakíthatók a kimeneti oldalon. Olyan tényezőktől függ az ellenállásadó vagy hőelem közötti választás, mint a hőmérséklettartomány felső határa, a telepítési környezet és a kívánt mérési pontosság:

• Ellenálláshőmérő (RTD): maximum 850°C-ig, nagy pontosság

• Hőelem (TC): maximum 2320°C-ig, rövidebb válaszidő

A hőmérséklet jelátalakítóink használatából származó előnyei:

• Pt-, TC-, Ni-, KTY- és RTD-érzékelők és maximum 4,5 kOhm-os ellenállások jeleinek fogadása (pl. Pt100 érzékelők)

• 2, 3 és 4 vezetékes csatlakozás-technika

• Hibajelzés: érzékelő vezeték szakadásának/zárlatának észlelése

• Mérési tartomány túllépésének/el nem érésének jelzése

A WAGO határérték-kapcsolói különböző mérési jeleket, például hőmérsékletet, áramot vagy feszültséget figyelnek. Ha a beállított határérték alá vagy fölé esik egy érték, akkor például vészleállítás vagy riasztás indítható. A analóg jel számára készült határérték kapcsolók mellett a WAGO RTD határérték kapcsolókat is kínál ellenállás hőmérséklet érzékelők és potenciométerek, illetve TC határérték kapcsolókat hőelemek számára, melyek mind a figyelést, mind a mérést lehetővé teszik.

A határérték kapcsolóink használatából származó előnyei:

• Be-/kimeneti válasz szimuláció (2857 sorozat)

• Relék határérték-kapcsolóként (például aktiválás / deaktiválás késleltetése)

• Egy digitális jelkimenet (DO) reagál a szabadon konfigurálható mérési tartomány határértékeire (ez teszi lehetővé határérték-kapcsolókénti használatát – késleltetés aktiválásával/inaktiválásával).

A WAGO potenciométer pozíció mérőátalakítói ellenállás jeleket fogadnak, pl. egy potenciométerről és alakítják át azokat szabványos analóg jelekké.

A potenciométer mérőátalakítóink használatából származó előnyei:

• Potenciométerek és ellenállások jeleinek fogadása

• Automatikus potenciométer azonosítás

• Konfigurálható be- és kimeneti paraméterek

• Egy digitális jelkimenet (DO) reagál a szabadon konfigurálható mérési tartomány határértékeire (ez teszi lehetővé határérték-kapcsolókénti használatát – késleltetés aktiválásával/inaktiválásával).

Az áram és feszültség mérőátalakítókon kívül, melyek egyen és váltakozó áramokat és feszültségeket alakítanak át, e lenyűgöző terméksor teljesítmény mérőátalakítót is magában foglal, mely párhuzamosan képes áram és feszültség mérésére, teljesítményértékké alakítja a mért értékeket, majd a jel szabványos analóg jelként jelenik meg a kimeneten. Továbbá Rogowski-tekercsek számára készült WAGO mérőátalakító meglévő rendszerek felújításának a lehetőségét is kínálja. Így nem szükséges bontani az élő vezetékeket.

Az áram, feszültség és teljesítmény mérőátalakítóink használatából származó előnyei:

• Maximum 300 V-os egyen és váltakozó feszültségű jelek fogadása a csupán 6 mm széles modulok használatával.

• Maximum 4000 A-es váltakozó áram a Rogowski-tekercs segítségével

• Kapcsolható szűrő funkció a jelinterferencia megakadályozására

• Egy digitális jelkimenet (DO) reagál a szabadon konfigurálható mérési tartomány határértékeire (ez teszi lehetővé határérték-kapcsolókénti használatát – késleltetés aktiválásával/inaktiválásával).

A DIN-sínre szerelhető teljesítménymérő modulok ideális megoldást kínálnak a háromfázisú energiaellátási hálózatban lévő áram és feszültség automatizálási szintről történő távméréséhez. A mért változókat, mint a hatásos/látszólagos/meddő teljesítményt, az energiafogyasztást, a teljesítménytényezőt, a fázisszöget és a hálózati frekvenciát a Modbus® interfészen keresztül lehet elérni. A beépített két RJ45 dugaszolható csatlakozóaljzat lehetővé teszi akár 32 eszköz csatlakoztatását is.

Előnyök:

• Mérés áramváltókkal, vagy Rogowski-tekerccsel: A mérési feladatok rugalmas megoldásához

• MicroSD kártya nyílás: Gyors és biztonságos adatrögzítés microSD kártyára

• Kompakt eszköz DIN-sínre szerelhető készülékházban: Helytakarékos kivitel

• Modbus® Interfész (RS-485): A mért értékek biztosítása Modbus® segítségével

• A fogyasztás folyamatos komunikációja impulzus kimenten keresztül (konfigurálható impulzus/kWh kimenet

Valamennyi mérőátalakító felhasználóbarát, és könnyű a konfigurálásuk a WAGO interfész konfiguráló szoftverrel.

• Ki- és bemeneti paraméterek szimulációja (2857-es sorozat)

• Automatikus modulfelismerés

• Folyamatváltozók beállítása és megjelenítése

• Digitális kapcsoló kimenet paraméterezése (határértékkapcsolás)

• Kommunikáció WAGO USB szervízkábelen (750-923) vagy WAGO Bluetooth® adapteren (750-921)

Az eltávolítható kijelző könnyedén és gyorsan csatlakoztatható az eszközhöz. Ez magában foglal egy innovatív érintőképernyőt az eszköz intuitív konfigurálásához. A többszínű kijelző váltakozik a narancssárga, a piros, a zöld és a fehér színek között az eszköz állapotától függően. Integrált képességek, úgy mint a másolásfunkció: képes az egyik eszköz beállítási adatait átvinni egy másik, azonos típusú eszközbe. A konfigurált adatokat jelszóval lehet védeni, ami meggátolhatja a jogosulatlan hozzáférést és módosítást.

Előnyök:

• Könnyű csatlakozás a jelátalakítókhoz

• Érintésalapú funkciók a környezeten keresztül

• Automatikus modul felismerés

• Folyamatváltozók beállítása és megjelenítése

• Másolás funkció a konfigurációs adatok másolása egyik eszközből a másikba

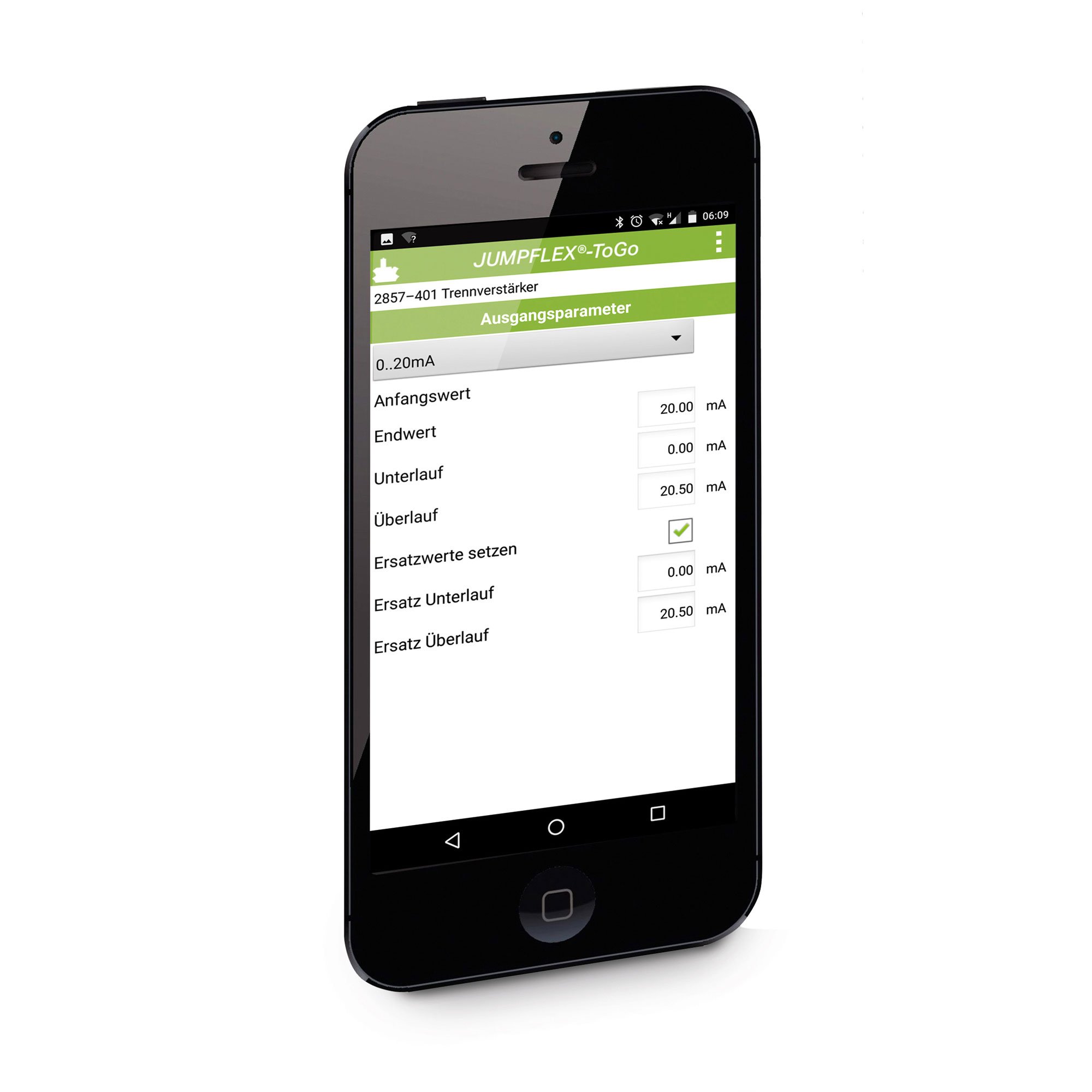

Az ingyenes JUMPFLEX^®-ToGo alkalmazás a számítógép alapú konfigurációs szoftver képességeivel ruházza fel az androidos mobil eszközöket.

Előnyök:

• Be-és kimeneti paraméterek konfigurálása egyetlen kattintással

• A konfigurációs adatok és aktuális értékek egyszerű megjelenítése

• Kommunikáció a WAGO Bluetooth® adapter segítségével (750-921)

Ismerje meg valamennyi mérőátalakítónkat és leválasztó erősítőnket.
