이제 WAGO의 221은 6mm⊃2; (10 AWG)도 결선

레버를 위로 열고 전선을 넣은 후 레버를 다시 닫으면 끝입니다. 221 시리즈 커넥터는 단선, 연선 및 미세 연선을을 쉽고 빠르며 안전하게 결선해 왔습니다. 0.14에서 4.0mm2 (AWG 28–12)의 도체는 어떨까요? 문제 없습니다! 221 시리즈 커넥터는 더 많은 기능을 실행할 수 있고 실제로 그 성능을 입증해 보일 수 있습니다. 0.5에서 6mm2 (20–10 AWG) 단면의 도체를 결선이 가능하여 활용성이 더욱 향상되었습니다.

제품 장점:

  • 최대 6mm2 (10 AWG)의 전선을 쉽게 결선
  • 단선, 굵은 연선, 미세 연선 결선
  • 디바이스 제조사 및 작업자의 시간으 ㄹ절약
  • 높은 수준의 전력 소비로 장치를 빠르게 설치
  • 더 큰 사이즈의 단면으로 긴 케이블 길이를 안전하게 설치
  • 레버를 위로 열고 전선을 넣은 후 레버를 다시 닫으면 끝입니다.

WAGO 221 시리즈 - 유연한, 빠른 그리고 안전한

레버를 위로 열고 전선을 삽입 한 다음 레버를 다시 아래로 닫습니다. 모든 전선용 221 시리즈 커넥터는 단선, 연선을 쉽고 빠르고 안전하게 연결합니다.

그러나 221 커넥터는 더 많은 것을 할 수 있습니다!
221 시리즈 커넥터는 다음과 같은 응용 분야에 적합합니다.

221의 강력한 장점

레버를 위로 열고 전선을 넣은 후 레버를 다시 닫으면 끝입니다.

모든 전선용 221 시리즈 커넥터 사이즈 0.14 에서 6 mm2 까지 (26-10 AWG):

  • 단선, 연선, 페룰선
  • 디바이스 제조 및 설치의 시간 절약
  • 더 쉽고 빠른 결선
  • 더 큰 도체 단면으로 긴 케이블 길이를 안전하게 설치
전선 범위

모든 타입의 전선이 사용 가능한 두 개의 사이즈

2, 3 또는 5 폴 커넥터를 사용하여 다양한 단면의 모든 종류의 전선을 쉽고 빠르게 결선합니다. 새로운 커넥터는 0.14~4mm2 규격의 연선을 연결할 뿐만 아니라 0.2~4mm2(24-12 AWG) 규격의 단선 및 굵은 연설을 결선합니다. 6 mm2 (10 AWG) 제품은 0.5에서 6 mm2 (2−10 AWG) 단면의 모든 종류의 전선을 결선 가능합니다.

더 쉬워진 구동

손 쉬운 사용법

레버를 밀어 올려서 WAGO 커넥터로 쉽고 빠르게 작업할 수 있습니다. 레버 작동으로 221 시리즈를 통한 간편한 테스트 실행할 수 있습니다. 이것은 공구없이 전선을 빠르게 연결 할 수 있음을 말합니다. 결선 시, 측면에 움푹 들어간 부분으로 커넥터를 안정적으로 잡을 수 있도록 해 줍니다.

테스트 슬롯

두 개의 테스트 슬롯

새로운 모든전선용 221 시리즈 커넥터를 통해 이미 설치된 커넥터에도 양쪽의 테스트 포트에서 전력 테스트가 가능합니다. 전선을 밀어 넣는 입구 부분과 다른 하나는 반대편에 총 두개의 테스트 슬롯이 있습니다. 이러한 유연성은 제품 설치 후에도 여러분야의 어플리케이션에서 편리하게 테스트를 진행할 수 있게합니다. 모든 커넥터 시리즈는 표준 테스트에 대한 안전한 접점을 제공합니다.

마운팅 캐리어

배전반 캐비넷에 적합한 모든전선용 221커넥터

마운팅 캐리어는 2,3 또는 5폴 모델에 관계 없이 모든 221 시리즈 커넥터에 사용할 수 있습니다. 가로는 물론 세로로도 마운팅이 가능합니다. 마운팅 캐리어를 DIN-레일에 끼우거나 평평한 표면에 나사를 사용하여 고정합니다. 유연한 마운팅 클램프로 커넥터 삽입과 분리를 간단하게 실행할 수 있습니다. 이에 따라 전선도 커넥터를 캐리어에 넣기 전이나 넣고 난 후 편리하게 연결 및 분리할 수 있습니다. 하나의 테스트 슬롯을 통해 VDE 표준을 항상 엑세스 할 수 있습니다.

마운팅 캐리어

새로운 색상의 221 시리즈 마운팅 캐리어

진회색 / 노란색 및 파란색의 새로운 색상 버전의 WAGO 221 시리즈를 사용하여 분배 상자의 중성선 및 PE 접점의 분포를 명확하게 인식할 수 있습니다. 이 조합은 또한 최대 6mm의 221 시리즈로 쉽고 빠른 결선을 보장합니다. 깔금한 설치로 보다 빠른 문제 해결 및 유지보수가 가능합니다.

신제품

전선이 많은 경우에도 깔끔하게 정돈

난방 시스템을 연결하든 전광판을 연결하든 여러 케이블이 만나는 곳마다 전선이 많아서 혼란 스러울 수 있습니다. 와고의 정션박스는 모든 전선용 221 시리즈를 통해 최대 60개의 커넥터를 연결할 수 있도록 도움을 줍니다. (12 AWG) 매립형 케이블과 표면형 케이블 모두에 대해 클램핑 포인트의 대규모 고정 위치를 한 단계에서 생성합니다 총 12 개의 변형 방지 플레이트를 통해 편리하고 안전한 케이블 인입 및 고정이 가능합니다. 각 터미널 지점의 명확하게 보이는 라벨링 옵션을 통해 유지 관리 할 수 ​​있습니다. 업그레이드 또는 문제 해결, 설치 개조 또는 오류 수정 중 회로를 빠르게 식별하는 실 적용 사례가 있습니다. 정션 박스를 자유롭게 배치 할 수 있기 때문에 다양한 작업 현장에 여러 어플리케이션 형태로 사용가능합니다. 공구가 필요 없고 유지보수가 불필요한 결선 기술이 적용된 221시리즈는 빠른 결선 및 쉬운 재 설치 및 안전한 연결을 제공합니다.

제품 특장점

  • 최대 60개의 커넥터로 빠르고 간결하고 안전한 결선
  • 명확하고 체계적인 배치를 하나의 단계에서 진행
  • 각 개별 클램핑 유닛의 라벨을 명확하게 볼 수 있습니다

2020년 6월 출시 예정

WAGO의 Gelbox는 커넥터에 대한 IPX8 수준의 보호 기능을 빠르고 쉽고 안정적으로 제공합니다!

단락의 가능성은 없습니다! WAGO Gelbox는 습기가 단자대를 위협 할 때 전기 설치를 빠르고 쉽고 안정적으로 수밀하게 만듭니다. WAGO Gelbox는 Cellpack의 고품질 무 실리콘 젤을 사용하므로 모든 산업 분야에서 사용할 수 있습니다. WAGO Gelbox는 6 가지 크기로 제공되며, 정션 박스용 WAGO의 2273 시리즈 COMPACT PUSH WIRE® 커넥터 및 모든 전선용 221 시리즈 커넥터와 호환됩니다.

  • 빠른 어플리케이션 – 직접 현장 배포 준비
  • 무제한 유효 기간
  • 손 쉬운 사용
  • 모든 산업 분야에서 사용할 수 있는 실리콘이 없는 젤로 만든 뛰어난 다목적성
  • 안전한 적용 : VDE 테스트 보고서 및 IPX8 인증이 진행중입니다.

2020년 5월 초 출시 예정

하나의 가능성이 내포한 더 많은 클램핑 포인트

WAGO의 221 시리즈 인접 점퍼는 하나의 전위에서 클램핑 포인트의 수를 늘릴 수 있습니다.

제품 특장점

  • DIN 레일 어댑터에서 최대 8 개의 연결 지점으로 전위 분배
  • 선택할 수 있는 잠금 장치는 의도하지 않은 연결 및 개방을 방지합니다 (잠금 기능).
  • 4 가지 유형 변형 : 접점 레버 잠금 유무에 따라 각각 파란색 또는 회색으로 제공
  • 221 시리즈에 적합한 전선 사이즈 : 4mm2 및 6mm2 (12 and 10 AWG)

2020년 7월 초 출시 예정

WAGO 221 시리즈 어플리케이션 예시

현장에서 사용되는 221 시리즈

현장에서 사용되는 221 시리즈

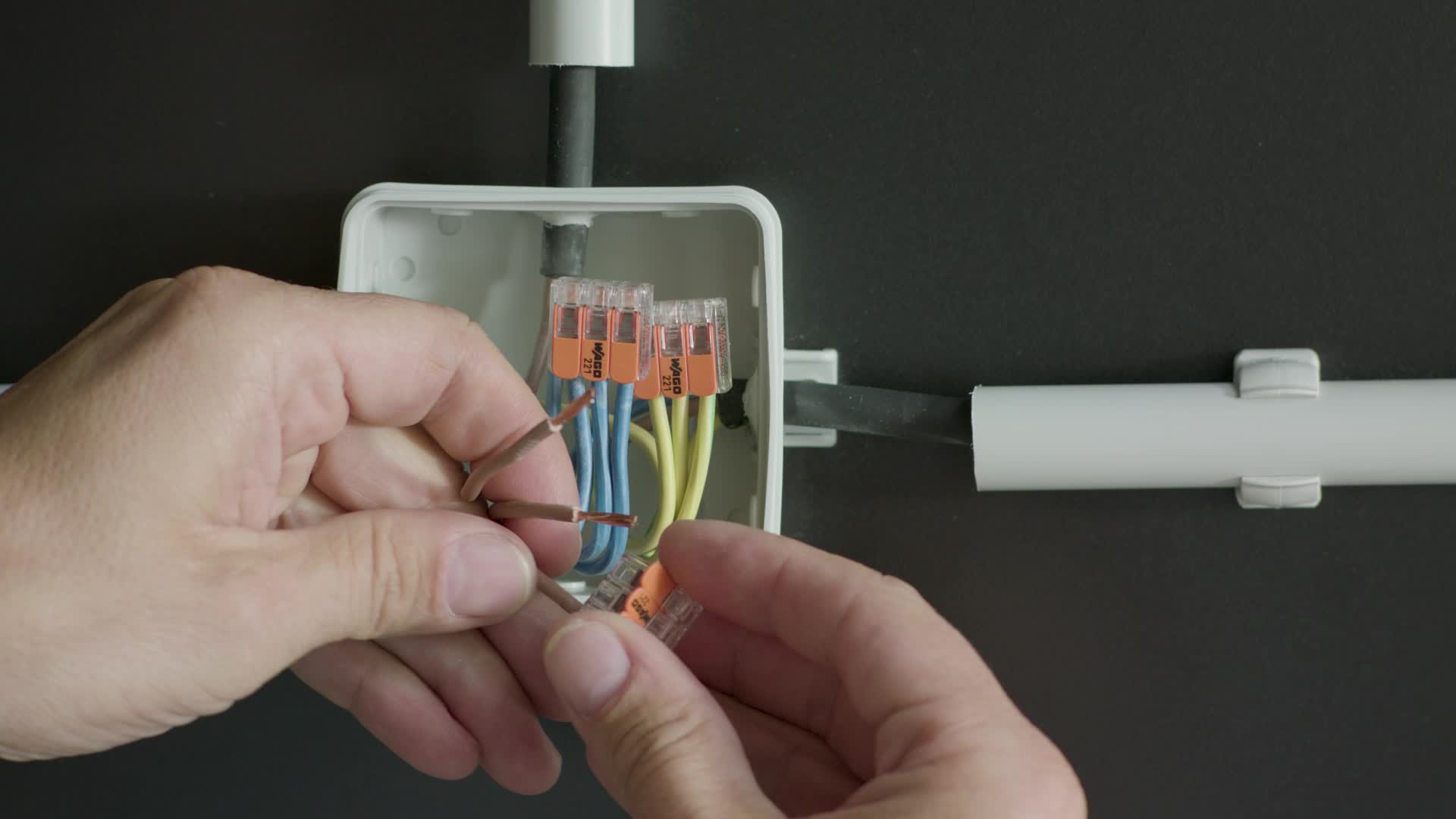

  • WAGO 모든 전선용 221 시리즈를 사용하여 분배 박스를 배전

    00:34

    해당 비디오를 공유

    링크 공유

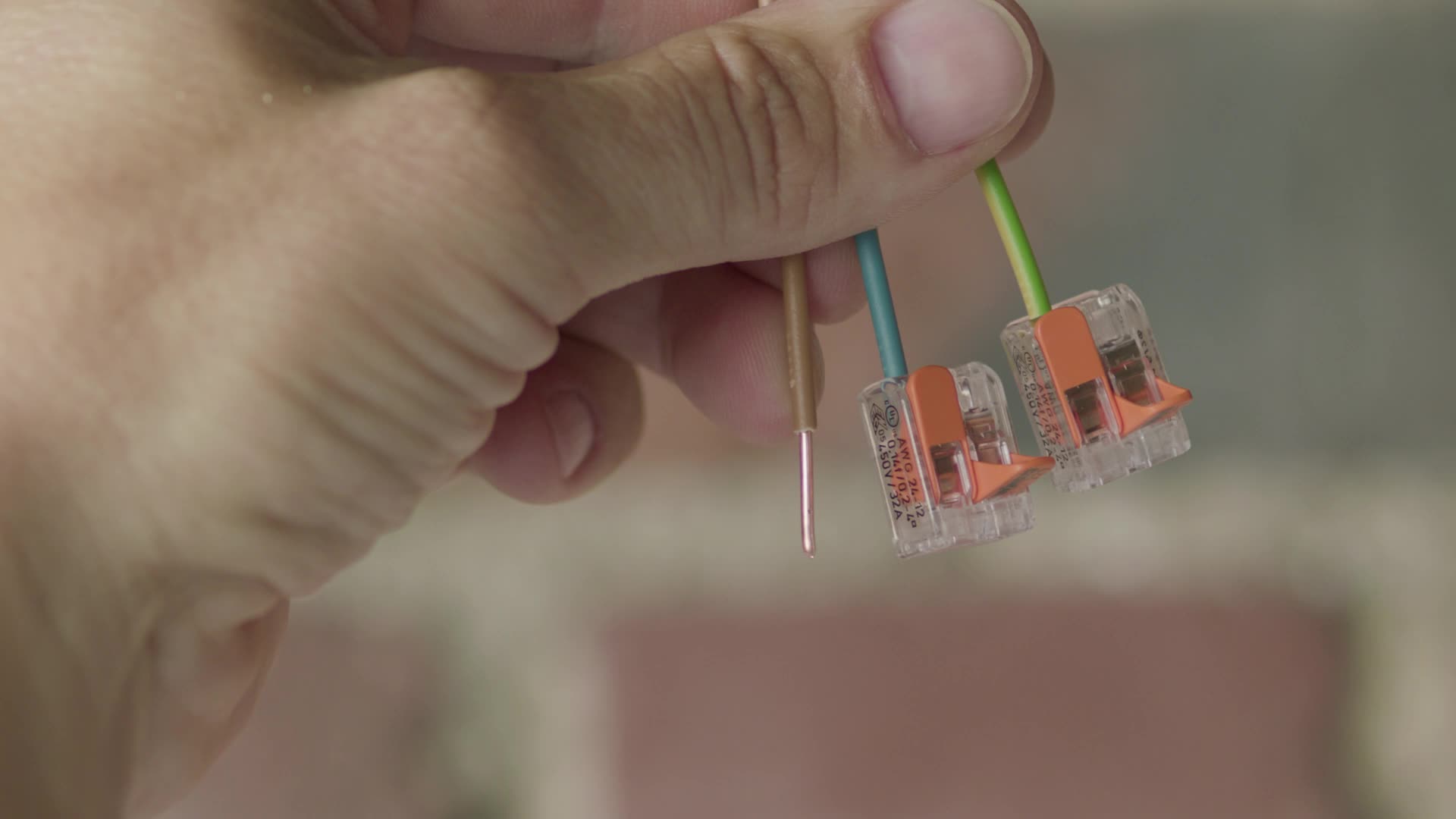

  • WAGO 221 시리즈를 통한 조명 연결

    00:33

    해당 비디오를 공유

    링크 공유

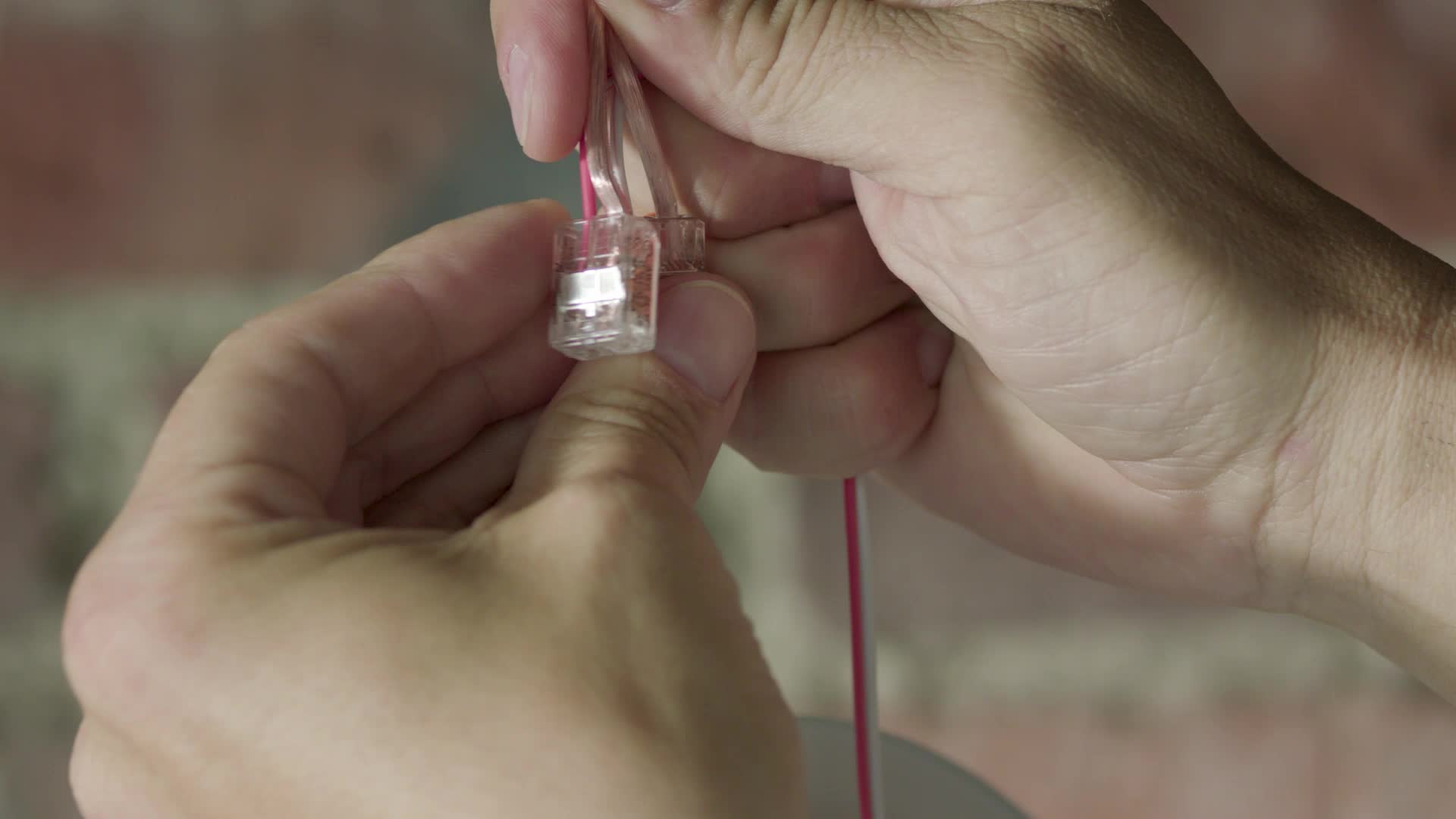

  • WAGO 221 시리즈 커넥터를 사용하여 LED 스폿을 연결

    00:42

    해당 비디오를 공유

    링크 공유

  • WAGO 221 시리즈 커넥터를 사용하여 천장의 스피커를 연결

    해당 비디오를 공유

    링크 공유

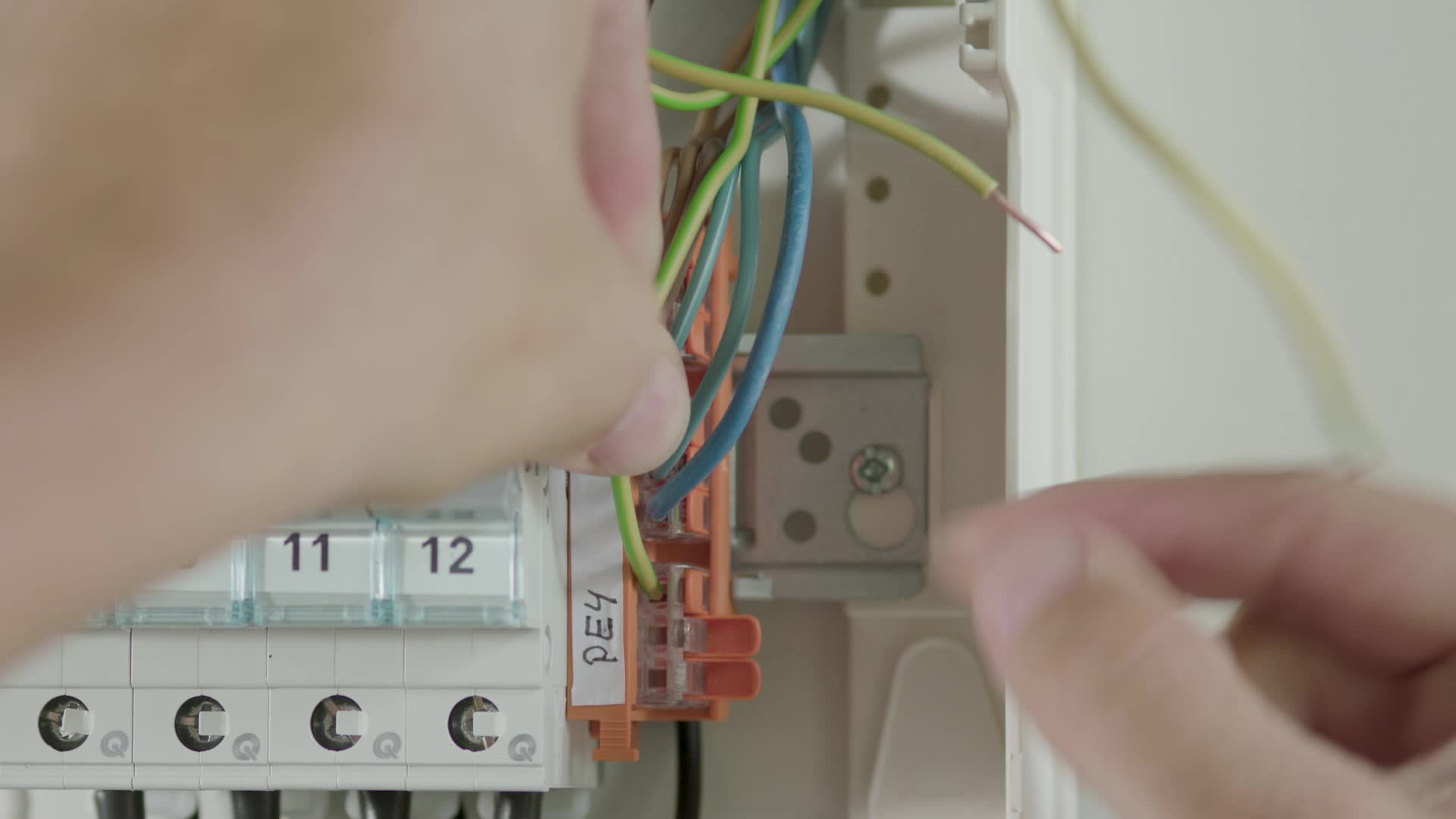

  • WAGO 221 시리즈 커넥터를 사용하여 소형 분배 박스를 확장

    해당 비디오를 공유

    링크 공유

더 자세히 알아보십시오!

전기 결선 고객 애플리케이션

볼라드 조명 연결 - 쉽고 빠르며 힘이 들지 않음!

조명 전문 회사 BEGA는 전기 결선 및 엔지니어링 전문 WAGO와 긴밀한 파트너십을 맺어 조명을 훨씬 빠르고 쉽고 안전하게 연결할 수있는 새로운 정션 박스를 개발했습니다.

WAGO 221 시리즈 커넥터로 세상을 시원하게 유지

작은 커넥터가 물건을 시원하게 유지하는 데 도움이된다면 그 뒤엔 WAGO 221시리즈가 있습니다. 간편한 인체 공학적 디자인과 글로벌 인증을 획득한 미국의 냉각 기술 제조업체 True Manufacturing은 그들의 설비 장치에 설치하였습니다.

모든 전선용 221 시리즈
Ex 애플리케이션

221 시리즈 스플라이싱 커넥터 제품

221 시리즈 주문

귀하의 거주지와 가까운 곳에서 221 시리즈를 만나보십시오

지금 바로 도매업체를 검색해 보십시오

221 시리즈 커넥터의 제품 장장점을 확인하시겠습니까? 항상 고객의 곁에서 필요한 지원을 다합니다. 도매업체 검색을 사용하여 귀하가 필요한 WAGO 제품과 지원을 제공할 파트너를 찾아 보십시오.
