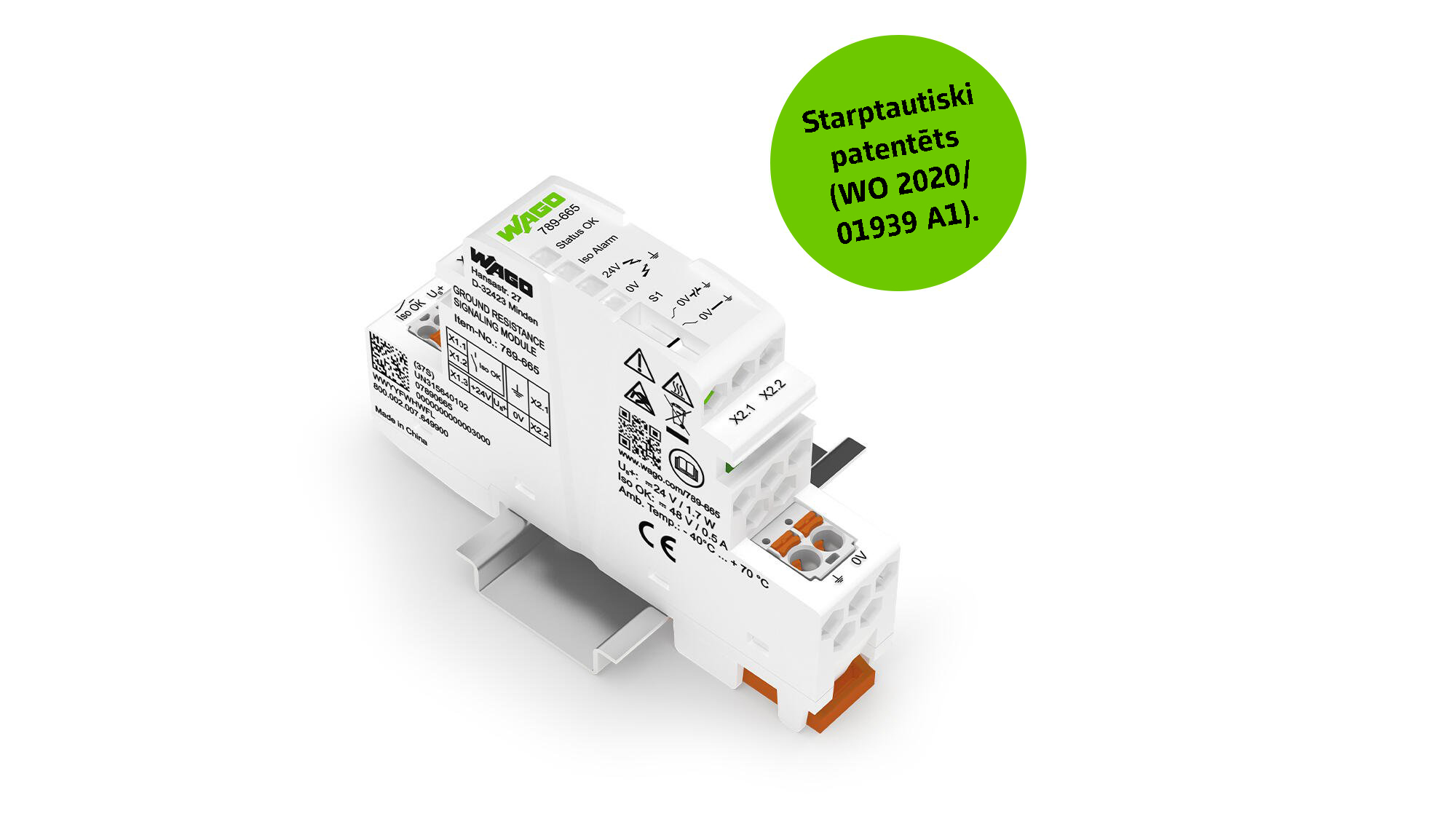

Zemējuma kontroles modulis

Ar jauno zemējuma kontroles moduli WAGO piedāvā ne tikai 0 V zemējuma noteikšanu darbības režīmā ar zemējumu, bet arī pilnībā automātisku pretestības vērtību noteikšanu, ja tās ir zemākas par nefiksētu, nesabalansētu izolācijas pretestību starp zemi un barošanas sprieguma +24 V vai 0 V līniju.
{ "id": "comp_de_0000EPD0", "headline": "", "duration": "", "videos": [ { "uid": "item_de_0000ET7W", "videoId": "116100165", "caption": "Video materiālā Frank Sellke skaidro, kādas priekšrocības zemējuma kontroles modulis sniedz profilaktiskās apkopes nodrošināšanai.", "subtitleLanguage": "lv", "imageUrl": "https://wago.twentythree.com/64968560/116100165/7c88c9a29c19ce3c9931997d3f878b1a/standard/mm-236156-ewsm1env1mp4-9-thumbnail.jpg", "dynamicVisibility": "true", "title": "Zemējuma kontroles moduļa priekšrocības", "duration": "01:38" } ,{ "uid": "item_de_0000ET7X", "videoId": "116100681", "caption": "<p>Šajā video <em>INTERFEISA ELEKTRONIKA</em> biznesa attīstības pārstāvis Frank Sellke skaidro praktiskos pielietojumus, kuros var izmantot zemējuma kontroles moduļa bezpotenciāla trauksmes kontaktu.</p>", "subtitleLanguage": "lv", "imageUrl": "https://wago.twentythree.com/64968571/116100681/592ecec3c86240285923c7884660c9e8/standard/mm-236156-ewsm2env1mp4-9-thumbnail.jpg", "dynamicVisibility": "true", "title": "Trauksmes signāla praktiskie pielietojumi", "duration": "01:15" } ,{ "uid": "item_de_0000ET7Y", "videoId": "116045156", "caption": "<p>Šajā video parādīts, kā praksē ar zemējuma kontroles moduli ātri atrast ķēdi, kurā radušies zemējuma traucējumi.</p>", "subtitleLanguage": "lv", "imageUrl": "https://wago.twentythree.com/64968571/116045156/b549d9248f16cf57e1c59c53460da465/standard/mm-236156-ewsm3env2mp4-10-thumbnail.jpg", "dynamicVisibility": "true", "title": "Ātra un vienkārša traucējumu novēršana zemējuma kļūmes gadījumā", "duration": "01:41" } ,{ "uid": "item_de_0000EUQH", "videoId": "115296649", "caption": "<p>Šajā video Frank Sellke, WAGO biznesa attīstības vadītājs <em>INTERFEISA ELEKTRONIKA</em>, skaidro plašāk par pamata standartiem, funkcijām un priekšrocībām, ko zemējuma kontroles modulis sniedz lietotājiem.</p>", "subtitleLanguage": "lv", "imageUrl": "https://wago.twentythree.com/64968571/115296649/0aded8de348decba2bdff4cf1ff4342b/standard/erdwiderstand-signalisierungsmodul-9-thumbnail.jpg", "dynamicVisibility": "true", "title": "WAGO zemējuma kontroles modulis", "duration": "04:42" } ] }
{"container":false,"catalogVersion":"lv-wagoContentCatalog/Online","lastExportedVersion":3,"type":"Hot Spot Component","dynamicVisibility":true,"cloneable":true,"uuid":"eyJpdGVtSWQiOiJjb21wX2RlXzAwMDBDT1NPIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","ignoreOnTransfer":false,"uid":"comp_de_0000COSO","modifiedtime":"2026-02-18T14:20:17+0000","children":["eyJpdGVtSWQiOiJpdGVtX2RlXzAwMDBDVEZPIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","eyJpdGVtSWQiOiJpdGVtX2RlXzAwMDBDVEZWIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","eyJpdGVtSWQiOiJpdGVtX2RlXzAwMDBDVEZXIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","eyJpdGVtSWQiOiJpdGVtX2RlXzAwMDBDVEZVIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ=="],"onlyOneRestrictionMustApply":true,"iconType":"PLUS","headline":"<p>Tehniskās īpašības</p>","image":{"code":"LV-2000-MM-42828-website-ground-resistance-signaling-module-789-665-s-2000x1125-Stoerer-.jpg","altText":"LV-2000-MM-42828-website-ground-resistance-signaling-module-789-665-s-2000x1125-Stoerer-.jpg","imageFormats":[{"imageType":null,"format":"2000","url":"/medias/2000-LV-2000-MM-42828-website-ground-resistance-signaling-module-789-665-s-2000x1125-Stoerer-.jpg?context=bWFzdGVyfGltYWdlc3wxMTY4NTd8aW1hZ2UvanBlZ3xhRE5tTDJnMVlTOHhOakE1TURnNE5EQTNPVFkwTmk4eU1EQXdYMHhXTFRJd01EQXRUVTB0TkRJNE1qZ3RkMlZpYzJsMFpTMW5jbTkxYm1RdGNtVnphWE4wWVc1alpTMXphV2R1WVd4cGJtY3RiVzlrZFd4bExUYzRPUzAyTmpVdGN5MHlNREF3ZURFeE1qVXRVM1J2WlhKbGNpMHVhbkJufGE1YmMxOTc2MTZmNzYyODQxOTdmYmY4MWM0OGYxMzQzNTg3YzllNjgyYWM1NjExZjg0OWZiMDVmOGM1Y2NjZDI","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"1600","url":"/medias/1600-LV-2000-MM-42828-website-ground-resistance-signaling-module-789-665-s-2000x1125-Stoerer-.jpg?context=bWFzdGVyfGltYWdlc3w4MjE3M3xpbWFnZS9qcGVnfGFEbGpMMmcyWlM4eE5qQTVNRGc0TkRZMk9UUTNNQzh4TmpBd1gweFdMVEl3TURBdFRVMHROREk0TWpndGQyVmljMmwwWlMxbmNtOTFibVF0Y21WemFYTjBZVzVqWlMxemFXZHVZV3hwYm1jdGJXOWtkV3hsTFRjNE9TMDJOalV0Y3kweU1EQXdlREV4TWpVdFUzUnZaWEpsY2kwdWFuQm58NTdiYzRhMmE1ZDBjNGU3ZmM2N2IzZTcxNTBlZDNjYWUxZDMyZGU1YmJlZTdiMzIyZDc2NTk0NDQ1NGY1NmE2Mg","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"1280","url":"/medias/1280-LV-2000-MM-42828-website-ground-resistance-signaling-module-789-665-s-2000x1125-Stoerer-.jpg?context=bWFzdGVyfGltYWdlc3w1NzIyM3xpbWFnZS9qcGVnfGFEWXhMMmcyTUM4eE5qQTVNRGc0TkRJeE1EY3hPQzh4TWpnd1gweFdMVEl3TURBdFRVMHROREk0TWpndGQyVmljMmwwWlMxbmNtOTFibVF0Y21WemFYTjBZVzVqWlMxemFXZHVZV3hwYm1jdGJXOWtkV3hsTFRjNE9TMDJOalV0Y3kweU1EQXdlREV4TWpVdFUzUnZaWEpsY2kwdWFuQm58MGQ4ZGQ3NDVkNGY1ODE0MmI5ZWZlNmExMDMwNTAwNmEzMmNiZjdhN2FhNzMzZjU1M2QzNGJlYTM1OWZmMWZkMw","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"1024","url":"/medias/1024-LV-2000-MM-42828-website-ground-resistance-signaling-module-789-665-s-2000x1125-Stoerer-.jpg?context=bWFzdGVyfGltYWdlc3w0MDU2NHxpbWFnZS9qcGVnfGFEQm1MMmcyTVM4eE5qQTVNRGc0TkRJM05qSTFOQzh4TURJMFgweFdMVEl3TURBdFRVMHROREk0TWpndGQyVmljMmwwWlMxbmNtOTFibVF0Y21WemFYTjBZVzVqWlMxemFXZHVZV3hwYm1jdGJXOWtkV3hsTFRjNE9TMDJOalV0Y3kweU1EQXdlREV4TWpVdFUzUnZaWEpsY2kwdWFuQm58Njc4MTNlNWE4MjRmMWI0MTU2OGU5NjA1NWZiZTViN2U3MzU2ZmRlZGY2OWUzM2Q0Y2Q4ZjBhODRjNDFjNTVlMw","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"768","url":"/medias/768-LV-2000-MM-42828-website-ground-resistance-signaling-module-789-665-s-2000x1125-Stoerer-.jpg?context=bWFzdGVyfGltYWdlc3wyNTQ4NXxpbWFnZS9qcGVnfGFESXdMMmcyTkM4eE5qQTVNRGc0TkRNME1UYzVNQzgzTmpoZlRGWXRNakF3TUMxTlRTMDBNamd5T0MxM1pXSnphWFJsTFdkeWIzVnVaQzF5WlhOcGMzUmhibU5sTFhOcFoyNWhiR2x1WnkxdGIyUjFiR1V0TnpnNUxUWTJOUzF6TFRJd01EQjRNVEV5TlMxVGRHOWxjbVZ5TFM1cWNHY3xhODk2NzRlYzIxOWEwNzZmZWRhODA3NWM0YzMwMDM2MDllYzA3MzQxZDliZDViNWQ1M2U0YzgzODVkOWEyNzcw","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"480","url":"/medias/480-LV-2000-MM-42828-website-ground-resistance-signaling-module-789-665-s-2000x1125-Stoerer-.jpg?context=bWFzdGVyfGltYWdlc3wxMTkzNHxpbWFnZS9qcGVnfGFERmxMMmcyTnk4eE5qQTVNRGc0TkRRd056TXlOaTgwT0RCZlRGWXRNakF3TUMxTlRTMDBNamd5T0MxM1pXSnphWFJsTFdkeWIzVnVaQzF5WlhOcGMzUmhibU5sTFhOcFoyNWhiR2x1WnkxdGIyUjFiR1V0TnpnNUxUWTJOUzF6TFRJd01EQjRNVEV5TlMxVGRHOWxjbVZ5TFM1cWNHY3xjNzk0NTA0YzFiZDlmZDVkZjcwNTVkM2VjZmUyNDMxOTg1ZWQwZWJhOWUwODM0OTUzYWJkNmYyNjcxNjVkYzAz","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"200","url":"/medias/200-LV-2000-MM-42828-website-ground-resistance-signaling-module-789-665-s-2000x1125-Stoerer-.jpg?context=bWFzdGVyfGltYWdlc3wxMDI3fGltYWdlL2pwZWd8YUdWbEwyZzJaQzh4TmpBNU1EZzRORFl3TXprek5DOHlNREJmVEZZdE1qQXdNQzFOVFMwME1qZ3lPQzEzWldKemFYUmxMV2R5YjNWdVpDMXlaWE5wYzNSaGJtTmxMWE5wWjI1aGJHbHVaeTF0YjJSMWJHVXROemc1TFRZMk5TMXpMVEl3TURCNE1URXlOUzFUZEc5bGNtVnlMUzVxY0djfGFmN2YyNjMxNjJlYWIyYjJmOThiNDYzYjVjZDFlMTA4NTExYmM4NGY3YTVlYmMzNGYxZDk5NDcyNDAxODM2NmQ","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null}],"description":"LV-2000-MM-42828-website-ground-resistance-signaling-module-789-665-s-2000x1125-Stoerer-.jpg"},"lastLoad":1771423916684,"visible":true,"wagoColumnComponent":[],"availableLanguages":"AVAILABLE","passepartout":false,"restrictions":[],"searchable":true,"typeCode":"WagoHotSpotComponent","slots":["eyJpdGVtSWQiOiJjc19kZV8wMDAwQlRYRSIsImNhdGFsb2dJZCI6Imx2LXdhZ29Db250ZW50Q2F0YWxvZyIsImNhdGFsb2dWZXJzaW9uIjoiT25saW5lIn0="],"itemtype":"WagoHotSpotComponent","restricted":false,"name":"hotspot_attributes","synchronizationBlocked":true,"containers":[],"creationtime":"2026-02-18T14:20:14+0000","items":[{"container":false,"catalogVersion":"lv-wagoContentCatalog/Online","contentAlignment":"AUTO","paragraph":"<p>Signalizēšana notiek, izmantojot LED indikatorus un bezpotenciālu kontaktu, ja vērtība nokrītas zem noteiktās robežas.</p>","components":["eyJpdGVtSWQiOiJjb21wX2RlXzAwMDBDT1NPIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ=="],"imageZoomable":false,"tooltip":"<p>Skaidra signalizēšana</p>","lastExportedVersion":1,"type":"Hot Spot Popup Item","dynamicVisibility":true,"uuid":"eyJpdGVtSWQiOiJpdGVtX2RlXzAwMDBDVEZPIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","ignoreOnTransfer":false,"uid":"item_de_0000CTFO","modifiedtime":"2026-02-18T14:20:16+0000","children":[],"onlyOneRestrictionMustApply":true,"headline":"<p>Skaidra signalizēšana</p>","visible":true,"wagoColumnComponent":[],"availableLanguages":"AVAILABLE","passepartout":false,"restrictions":[],"searchable":true,"typeCode":"WagoHotSpotPopupItem","slots":[],"itemtype":"WagoHotSpotPopupItem","restricted":false,"name":"popup_klare-Signalisierung","x":31,"synchronizationBlocked":false,"y":24,"containers":[],"creationtime":"2026-02-18T14:20:16+0000","actions":[],"contentVersion":1,"parents":[]},{"container":false,"catalogVersion":"lv-wagoContentCatalog/Online","contentAlignment":"AUTO","paragraph":"<p>Pārslēdzieties starp zemētu un nezemētu darbību, izmantojot S1 slēdzi</p>","components":["eyJpdGVtSWQiOiJjb21wX2RlXzAwMDBDT1NPIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ=="],"imageZoomable":false,"tooltip":"<p>Darba režīma izvēle</p>","lastExportedVersion":2,"type":"Hot Spot Popup Item","dynamicVisibility":true,"uuid":"eyJpdGVtSWQiOiJpdGVtX2RlXzAwMDBDVEZVIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","ignoreOnTransfer":false,"uid":"item_de_0000CTFU","modifiedtime":"2026-02-18T14:20:15+0000","children":[],"onlyOneRestrictionMustApply":true,"headline":"<p>Darba režīma izvēle</p>","visible":true,"wagoColumnComponent":[],"availableLanguages":"AVAILABLE","passepartout":false,"restrictions":[],"searchable":true,"typeCode":"WagoHotSpotPopupItem","slots":[],"itemtype":"WagoHotSpotPopupItem","restricted":false,"name":"popup_Auswahl-Betriebsart","x":53,"synchronizationBlocked":false,"y":40,"containers":[],"creationtime":"2026-02-18T14:20:15+0000","actions":[],"contentVersion":2,"parents":[]},{"container":false,"catalogVersion":"lv-wagoContentCatalog/Online","contentAlignment":"AUTO","paragraph":"<p>Vienkārša pieslēgšana, izmantojot Push-in CAGE CLAMP<sup>®</sup> un spiedpogu, visiem vadu veidiem</p>","components":["eyJpdGVtSWQiOiJjb21wX2RlXzAwMDBDT1NPIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ=="],"imageZoomable":false,"tooltip":"<p>Ērta savienojumu tehnoloģija</p>","lastExportedVersion":2,"type":"Hot Spot Popup Item","dynamicVisibility":true,"uuid":"eyJpdGVtSWQiOiJpdGVtX2RlXzAwMDBDVEZWIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","ignoreOnTransfer":false,"uid":"item_de_0000CTFV","modifiedtime":"2026-02-18T14:20:14+0000","children":[],"onlyOneRestrictionMustApply":true,"headline":"<p>Ērta savienojumu tehnoloģija</p>","visible":true,"wagoColumnComponent":[],"availableLanguages":"AVAILABLE","passepartout":false,"restrictions":[],"searchable":true,"typeCode":"WagoHotSpotPopupItem","slots":[],"itemtype":"WagoHotSpotPopupItem","restricted":false,"name":"popup_Komfortable-Anschlusstechnik","x":55,"synchronizationBlocked":false,"y":57,"containers":[],"creationtime":"2026-02-18T14:20:14+0000","actions":[],"contentVersion":2,"parents":[]},{"container":false,"catalogVersion":"lv-wagoContentCatalog/Online","contentAlignment":"AUTO","paragraph":"<p>Modulis regulāri pārbauda izolācijas pretestību starp +24 V/0 V spailēm un zemi zemētās ķēdēs (ik pēc 10 sekundēm) un nezemētās ķēdēs (ik pēc sekundes)</p><p></p>","components":["eyJpdGVtSWQiOiJjb21wX2RlXzAwMDBDT1NPIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ=="],"imageZoomable":false,"tooltip":"<p>Automātiska novērtēšana</p>","lastExportedVersion":2,"type":"Hot Spot Popup Item","dynamicVisibility":true,"uuid":"eyJpdGVtSWQiOiJpdGVtX2RlXzAwMDBDVEZXIiwiY2F0YWxvZ0lkIjoibHYtd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","ignoreOnTransfer":false,"uid":"item_de_0000CTFW","modifiedtime":"2026-02-18T14:20:14+0000","children":[],"onlyOneRestrictionMustApply":true,"headline":"<p>Automātiska novērtēšana</p>","visible":true,"wagoColumnComponent":[],"availableLanguages":"AVAILABLE","passepartout":false,"restrictions":[],"searchable":true,"typeCode":"WagoHotSpotPopupItem","slots":[],"itemtype":"WagoHotSpotPopupItem","restricted":false,"name":"popup_Automatisierte Auswertung","x":38,"synchronizationBlocked":false,"y":57,"containers":[],"creationtime":"2026-02-18T14:20:14+0000","actions":[],"contentVersion":2,"parents":[]}],"actions":[],"contentVersion":3,"parents":[]}

Tehniskās īpašības

Zemējuma kontroles moduļa attīstība

Viena vada pieslēgums

  • Tūlītēja automātslēdža nostrādāšana zemējuma kļūmes gadījumā
  • Sistēma tiek nekavējoties izslēgta
  • Nav iepriekšēja brīdinājuma

Zemējuma vadītāja atvienošanās spaile – manuāla izolācijas pretestības pārbaude

  • Tūlītēja automātslēdža nostrādāšana zemējuma kļūmes gadījumā
  • Sistēma tiek nekavējoties izslēgta
  • Potenciālās zemējuma kļūmes atklāšana, veicot regulāru manuālo apkopes pārbaudi
MM-42828_website_ground-resistance-signaling-module_isolationswiderstand_2000x1125_.jpg

Zemējuma kontroles modulis – automātiska izolācijas pretestības pārbaude

Zemējuma kontroles modulis piedāvā izcilu izmaksu un ieguvumu attiecību un ir viegli lietojams. Iepriekšējās zemējuma vadītāja atvienošanas spailes nomaiņa notiek ātri un vienkārši. Lai bezpotenciāla kontakts būtu gatavs izmantošanai, nepieciešams pieslēgt tikai divus papildu vadus pie PLC.


Praktiskas priekšrocības, ko sniedz zemējuma kontroles modulis salīdzinājumā ar mehānisko zemējuma vadītāja atvienošanas spaili

  • Manuālās pārbaudes potenciālo zemējuma kļūmju gadījumā aizstātas ar pilnībā automatizētu uzraudzību
  • Pārbaudes intervāls samazināts no aptuveni 3 mēnešiem līdz 10 sekundēm
  • Tūlītēja papildu signalizēšana caur bezpotenciālu kontaktu uz PLC

Praktiski pielietojuma piemēri

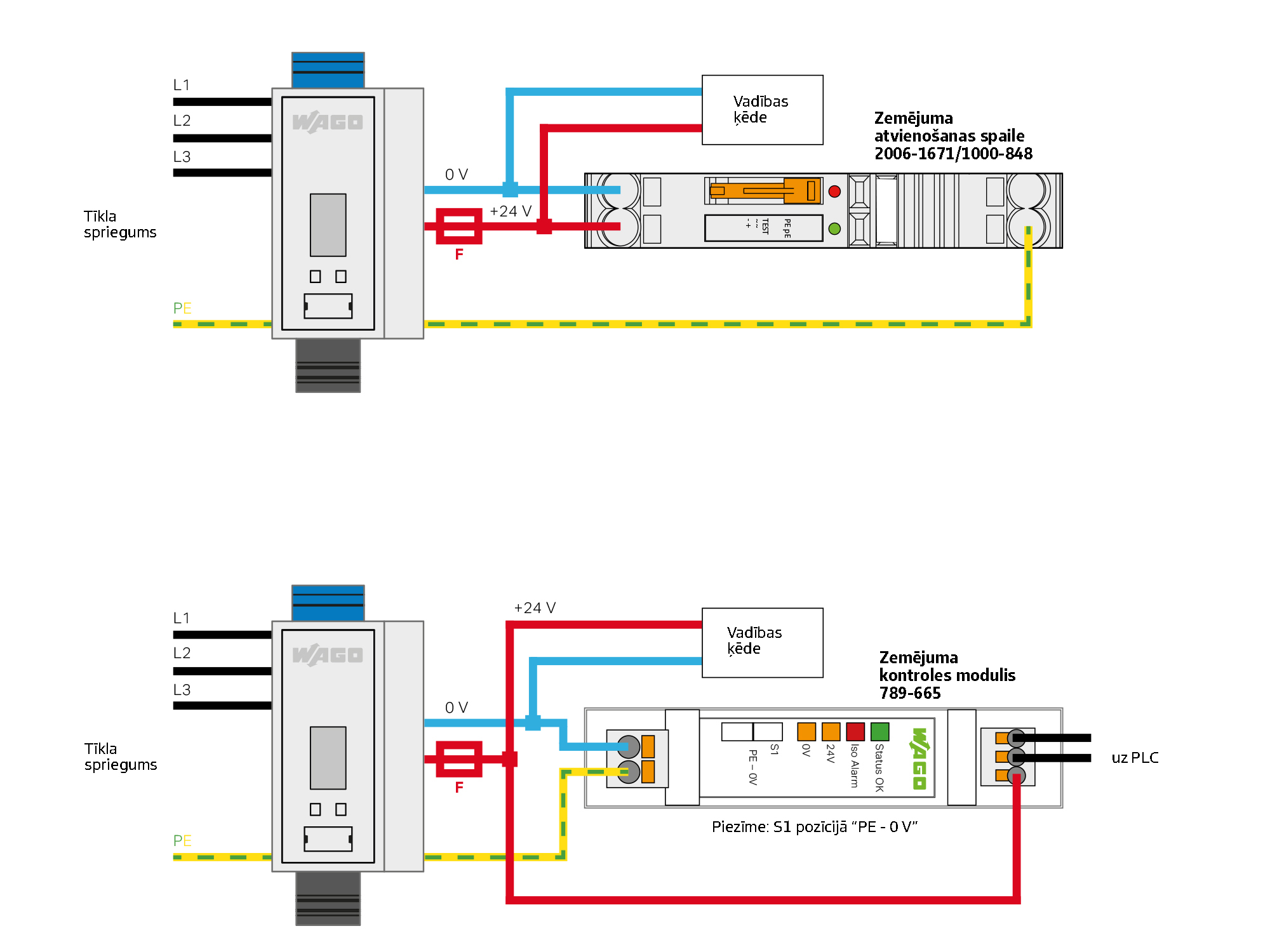

Esošās zemējuma vadītāja atvienošanas spailes nomaiņa ar zemējuma kontroles moduli

Visur, kur pašlaik lieto zemējuma vadītāja atvienošanas spaili, var vienkārši uzstādīt zemējuma kontroles moduli, lai nodrošinātu pilnībā automātisku uzraudzību.

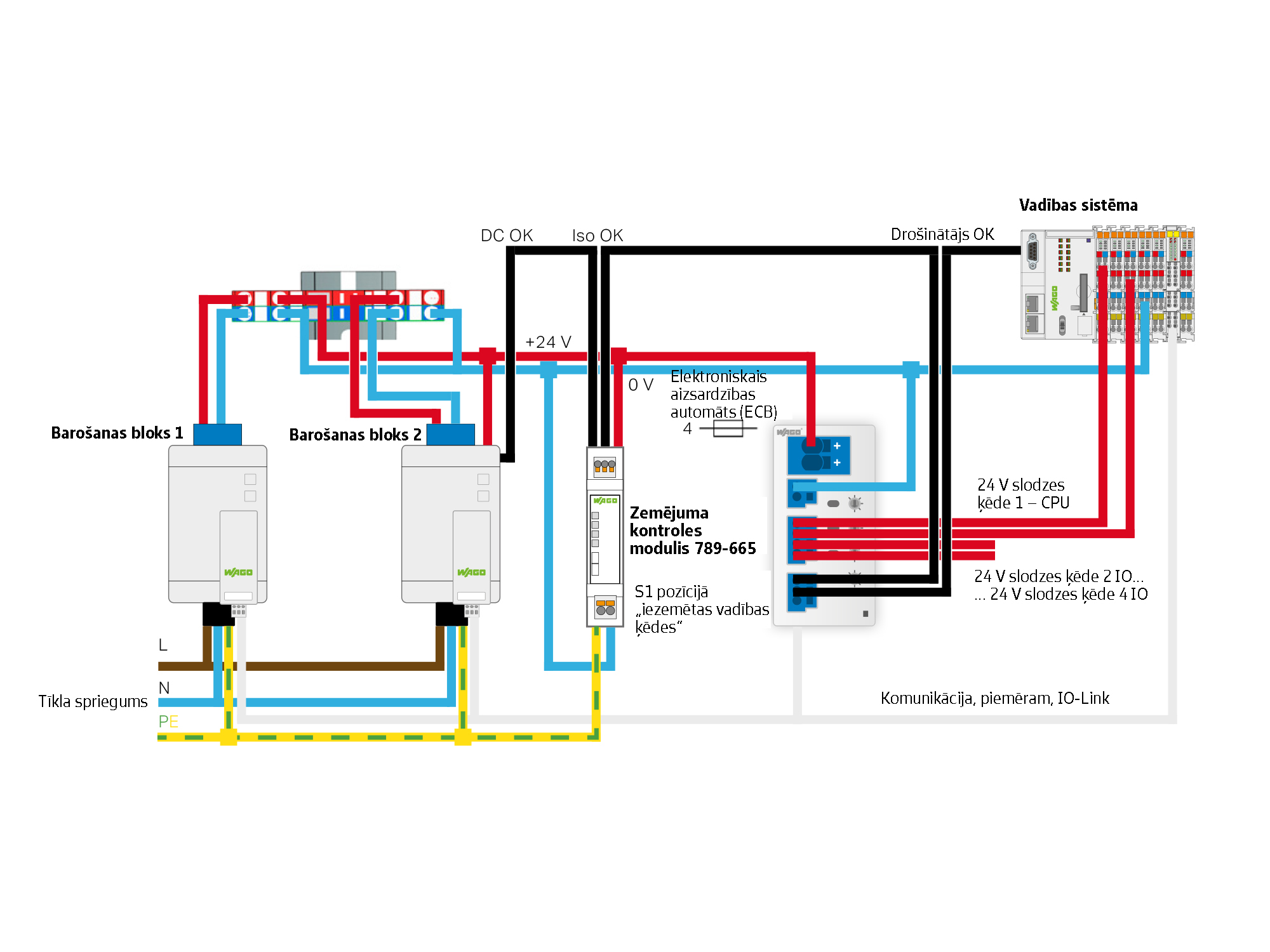

Divām 24 V DC barošanas ķēdēm nepieciešams tikai viens zemējuma kontroles modulis

Pat ja divas vai vairākas barošanas vienības darbojas paralēli, pietiek ar vienu zemējuma kontroles moduli, lai nodrošinātu visu sistēmu zemējuma kļūmju uzraudzību.

Papildu pakalpojumu piedāvājumi:
