 12 maart 2021

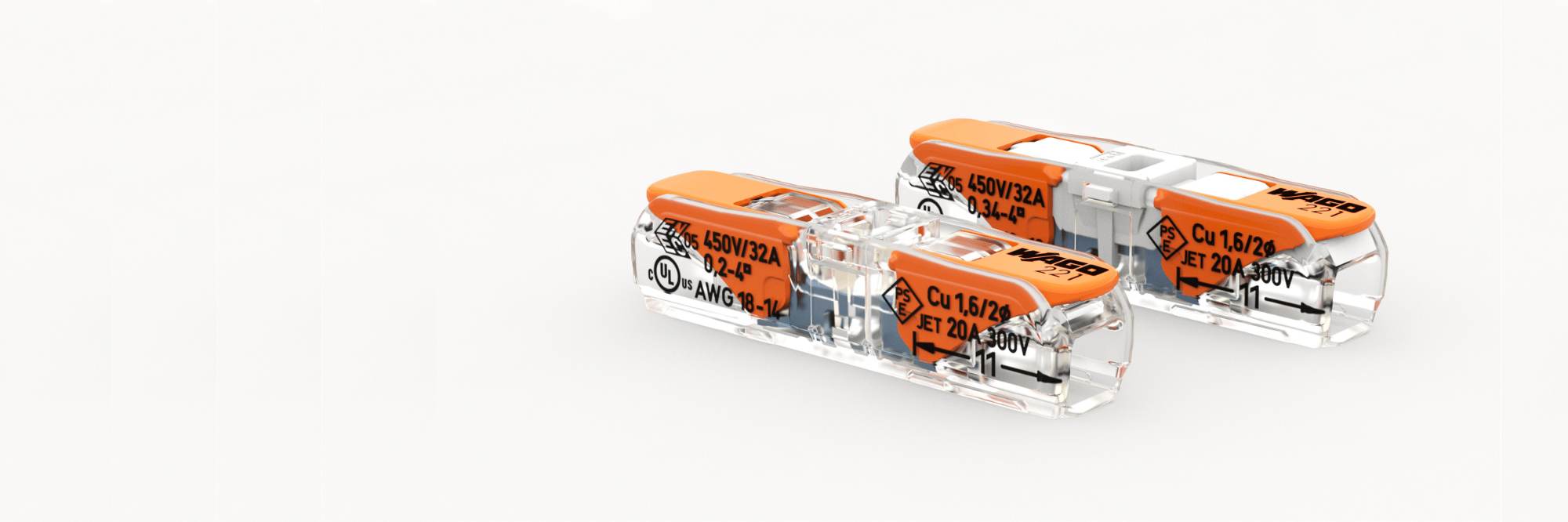

Doorvoerconnector met bedieningshendel

Een door en door trendsettende aderaansluiting voor alle adersoorten van 0,2 tot 4 mm² - ongeëvenaard eenvoudig, snel en veilig - dat is waar de nieuwe doorverbinder uit de 221-serie met hendel voor staat. Hij combineert alle bekende voordelen van de aansluitklemmen serie 221 in een slank design: een universele aderaansluiting die dankzij hefboomtechniek volledig gereedschapsvrij is en een zichtbaar veilig adercontact biedt.

De voordelen

  • Aansluiting van massieve, fijne en meeraderige aders
  • Aansluitbereik van 0,2 tot 4 mm² in doorvoerrichting
  • Minimale benodigde ruimte door slanke afmetingen
  • Zonder gereedschap aan te sluiten
  • Meerpolige installatie mogelijk met adapter

Productvideo

Alles over de doorvoerconnector

DIVERSE TOEPASSINGEN

Verbinden in doorgaande richting

Als universeel verbindingsmiddel verbetert de doorvoerconnector van de 221-serie niet alleen bekende installatietoepassingen met weinig ruimte-eisen, maar opent ook diverse en nieuwe, bijvoorbeeld het doorverbinden van installatiekabels in aansluitdozen zoals verlichtingsaansluitingen.

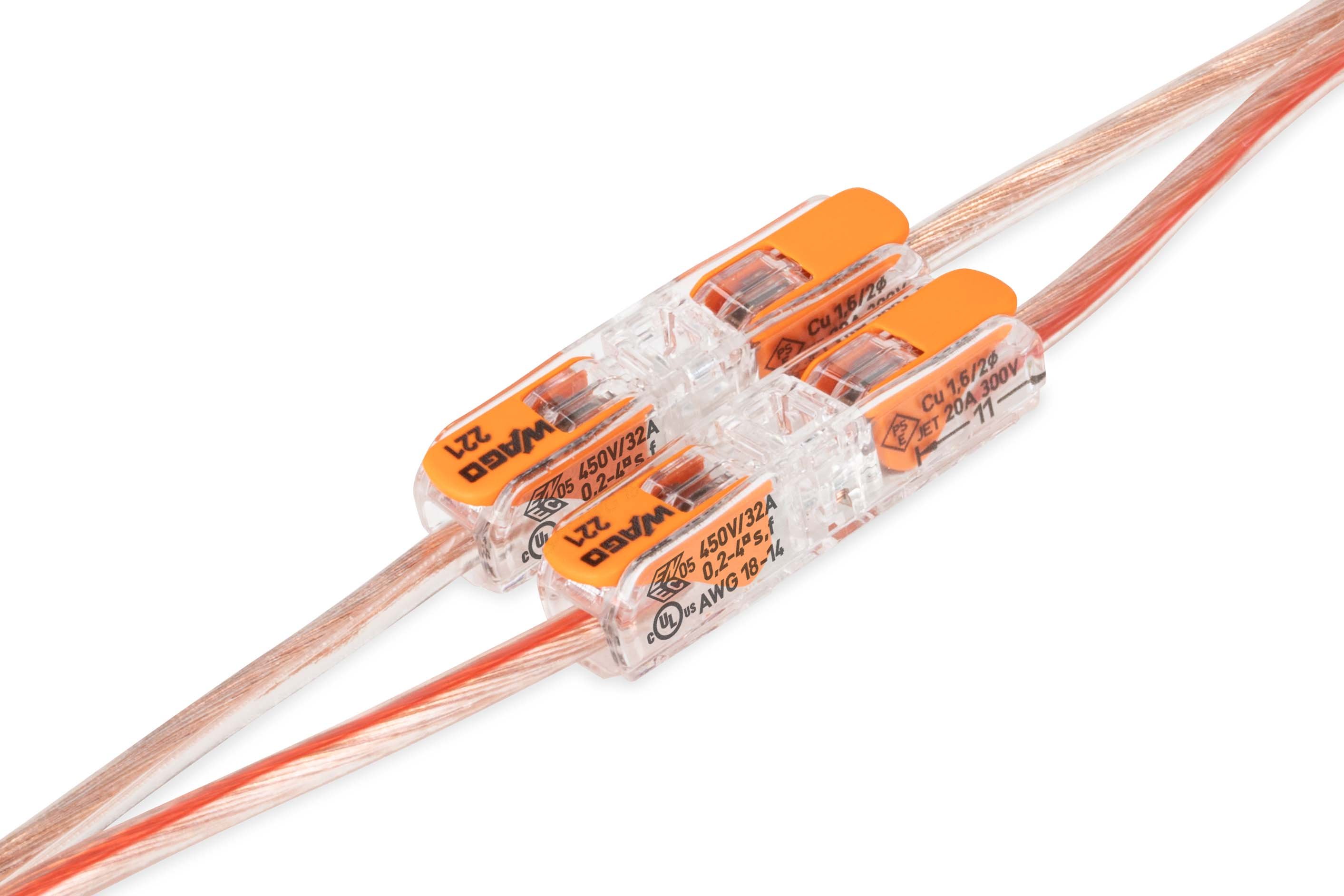

Kabels eenvoudig verlengen

De doorvoerconnector van de 221-serie verbindt alle soorten aders van 0,2 tot 4 mm² ongeëvenaard snel en veilig in doorgaande richting. Dit maakt hem ideaal voor zwevende verbindingen, bijvoorbeeld als het gaat om luidsprekerbedrading.

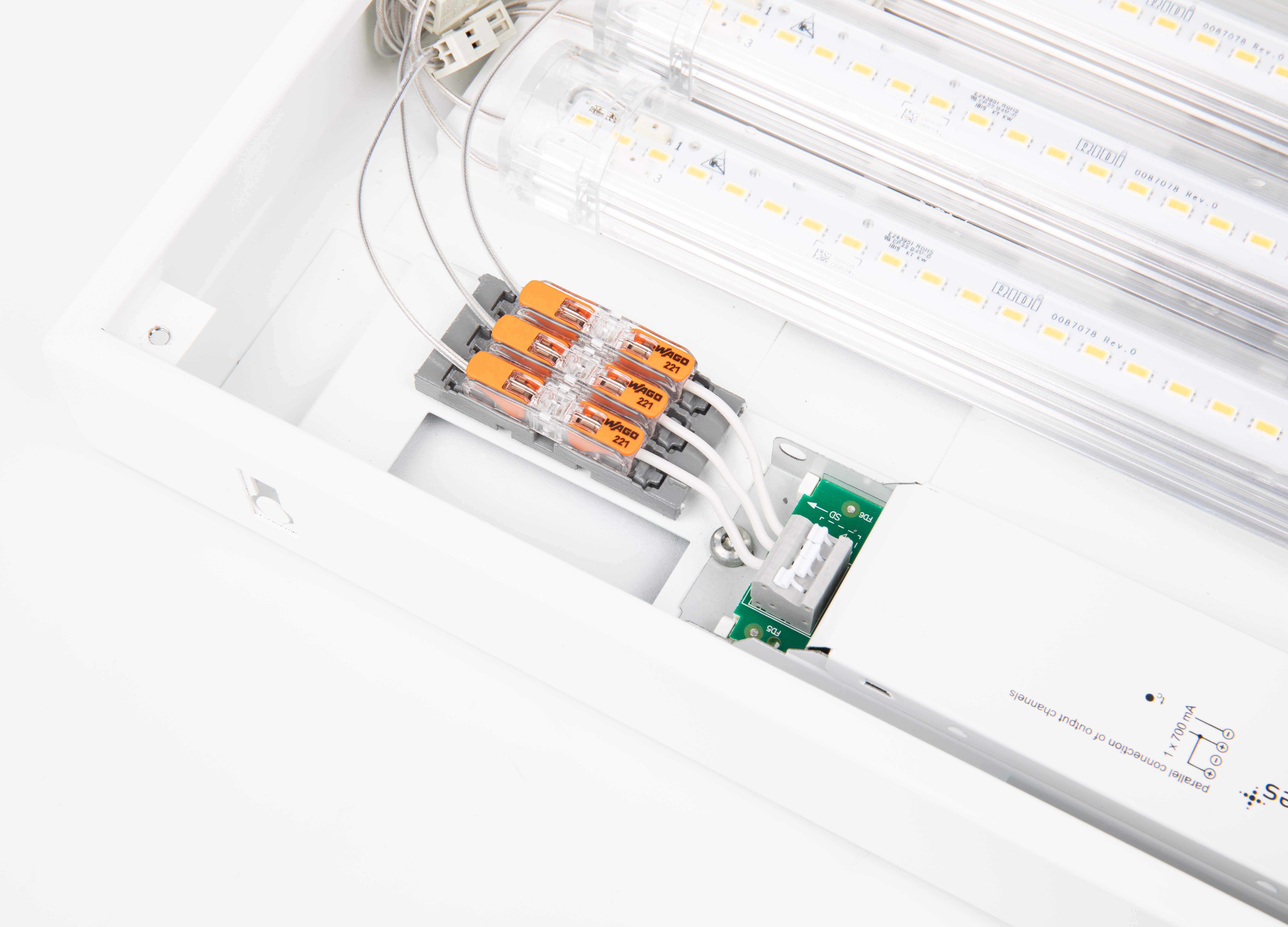

Multipolaire en positionele fixatie dankzij adapter

Ongeacht of in apparaten of op DIN-rails, met de adapters voor de doorvoerconnector van de 221-serie krijgen gebruikers de vrijheid voor de modulaire, flexibele constructie van maximaal vijf doorvoerconnectors in één adapter - ongeacht of met of zonder trekontlasting op montagerails met klikvoet, om te schroeven, lijmen, binden of ophangen.

Perfect voor test- en inspectieopstellingen

Hendel open, draad erin, hendel sluiten! De doorvoerconnector van de 221-serie is een universeel aansluitmiddel met een slank ontwerp, dat perfect geschikt is voor laboratorium- en testopstellingen of productietestvelden - kan zonder gereedschap worden bediend met zichtbaar veilig adercontact. Even snel en eenvoudig kan de draad weer worden losgehaald: hendel open, draad eruit, hendel sluiten.


Eenvoudige montage op montagerail

Of het nu DIN-rail TS35 of 15 is - met de juiste adapter kunnen de doorvoerconnectors van de serie 221 eenvoudig op beide montagerails worden geklikt of geschroefd, bijvoorbeeld in aansluitdozen, voor uitbreiding van verdelers of in apparatuur met montage railbevestiging.

Geïntegreerde trekontlasting

Verlaging van trekbelastingen op geleiders - dit wordt mogelijk gemaakt door de montageadapters voor de doorvoerconnector van de 221-serie in de versie met geïntegreerde trekontlasting. Ze zijn klaar voor gebruik overal waar kabels moeten worden beveiligd tegen trekkrachten en bewegingen - ongeacht of dit nu uit voorzorg is of in ongeplande gevallen.

Universele aansluiting voor het verbinden van geleiders in doorgaande richting

Als universeel verbindingsmiddel verbetert de doorvoerconnector van de 221-serie niet alleen bekende installatietoepassingen met weinig ruimte-eisen, maar opent ook een breed scala aan nieuwe: laboratorium- en testopstellingen evenals productietestvelden, de verbinding van armaturen in verlaagde plafonds, de verlenging van luidsprekerkabels, maar ook als verbinder in aansluitdozen in industriële toepassingen. Dit zijn slechts enkele van de vele toepassingen waarvoor de serie 221 kan worden ingezet. De doorvoerconnector is beschikbaar in twee versies, die beide zowel EN- als UL-goedkeuringen hebben: de versie met een transparante kap voor geleiderdoorsneden van 0,2 tot 4 mm² voor alle gangbare toepassingen en de witte versie, die voornamelijk wordt gebruikt in North. America Dekking voor het aansluiten met de AWG 12-geleider.

Meer informatie over de serie 221 met alle relevante technische gegevens en gebruiksaanwijzingen vindt u in de productflyer.

  • Laboratory and test setups

  • Production testing stations

  • Lighting connection in suspended ceilings

  • Loudspeaker cable extension

  • Junction boxes in industrial applications

TOEPASSINGSVIDEO

Productpresentatie - WAGO presenteert de doorvoerconnector uit de 221-serie

Productmanager Andreas Brettschneider legt uit wat de doorvoerconnector van de 221-serie kan - in een verscheidenheid aan toepassingen.

MEER OVER DE PRODUCTVARIANTEN VAN DE SERIE 221.

Wat is een lasklem? hoe gebruik ik een lasklem?

Met een lasklem kun je op eenvoudige en snelle manier draden met elkaar verbinden of aan elkaar lassen. Het voordeel van de lasklemmen van WAGO met oranje bedieningshendels is dat iedereen op een veilige en snelle manier elektrische bedrading kan verbinden.

De gestripte elektriciteitsdraad (fijn, soepel, meeraderig) wordt eenvoudig in de klem gestoken - volgens het principe hendel open, geleider invoeren, hendel dicht - en maakt vervolgens contact met de andere ingeklemde draden, waardoor er een elektrische verbinding tot stand komt.
Compact Splicing Connectors for solid, stranded and fine-stranded conductors for 12-24 AWG and 10-20 AWG

Gelbox beschermt klemmen tegen vocht

Condens, hevige regenval, een krachtige waterstraal: wanneer vocht en elektriciteit elkaar ontmoeten, kan er snel kortsluiting ontstaan. Het gebruik van gietmateriaal is in dit geval een beproefd tegenmiddel. Een veilige bescherming tegen vocht voor verbindingsklemmen is echter nog sneller en eenvoudiger mogelijk - met de gelbox van WAGO. Deze is direct gereed voor gebruik en is geschikt voor veelzijdige toepassingen in het laagspannings- en extra laagspanningsbereik.
