Referentie 4 december 2020
VRIJHEID IN RUIMTECONFIGURATIE MET FLEXIBELE GEBOUWAUTOMATISERING

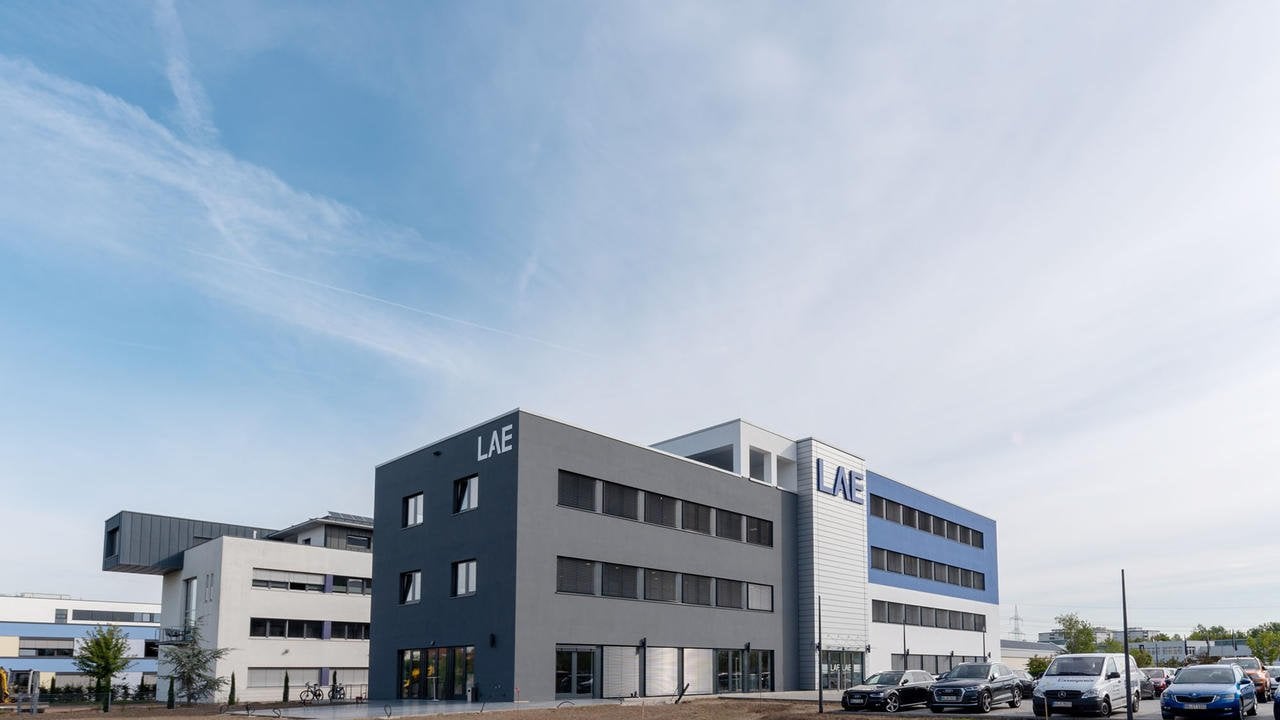

Energie-efficiëntie, comfort, veiligheid / beveiliging - het nieuwe gebouw van LAE Engineering maakt indruk met krachtige gebouwautomatisering. Het WAGO-I/O-systeem 750 vormt de basis.

LAE Engineering, een ingenieursadviesbureau gespecialiseerd in bouwtechnologie, industriële engineering en energieopwekking, had in 2017 dringend behoefte aan een nieuw hoofdkantoor. “Op dat moment waren onze medewerkers verspreid over vijf verschillende locaties en werd de ruimte krap. ”, Herinnert Werner Rensch zich, CEO en mede-eigenaar van het bedrijf, gevestigd in Wiesloch in het Rijn-Neckar-district.

Bij de planning stond LAE een moderne werkomgeving voor haar medewerkers voorop. Tegenwoordig biedt het gebouw overal ruimte voor lounges en vergaderpods, en teams kunnen vrij beslissen hoe ze hun ruimtes organiseren - groepswerkplekken, open werkplekken en individuele kantoren zijn allemaal in gebruik. Tijdens de ontwerpfase concentreerde Rensch zich ook op één aspect dat bijzonder belangrijk is voor het bedrijf: “We wilden een gebouw neerzetten dat als model zou kunnen dienen voor al onze bedrijfsgebieden, en dat we konden gebruiken om onze klanten te laten zien wat mogelijk."

WIJ WILDEN EEN GEBOUW BOUWEN DAT ALS MODEL KAN DIENEN VOOR AL ONZE BEDRIJFSGEBIEDEN, EN DAT WE KUNNEN GEBRUIKEN OM DE MOGELIJKHEDEN AAN ONZE KLANTEN TE DEMONSTREREN

Werner Rensch | CEO en mede-eigenaar van LAE Engineering

Efficiënte verwarming en koeling met geothermische systemen

LAE vertrouwt op efficiënte aardwarmte voor verwarming en koeling. Elf boorgaten, die zich tot 100 meter diep in de aarde uitstrekken, zorgen voor warm water met een constante temperatuur van 14 graden Celsius. Dit water wordt in de winter gebruikt om de kamers te verwarmen met vloerverwarming en een warmtepomp; in de zomer zorgt hetzelfde systeem voor verkoeling. “Dit heeft perfect gefunctioneerd tijdens de zeer hete zomer van 2018”, meldt Rensch. Met zijn moderne verwarmingssystemen voldoet het gebouw aan de “Efficiency House 55” -vereisten van de ontwikkelingsbank KfW - het verbruikt 45% minder energie voor verwarming dan een gebouw dat is gebouwd volgens de huidige norm.

LAE is gecertificeerd als leverancier van WAGO-oplossingen in de sector van de bouwtechnologie. “Daarom hebben we natuurlijk automatiseringsoplossingen voor gebouwen op basis van het WAGO-I/O-System 750 gebruikt”, zegt Rensch. Op elk van de vier verdiepingen bevinden zich een knooppunt en een 750-831 Controller. Op de begane grond is ook een PFC200-controller op een hoger niveau geïnstalleerd. Deze stuurt bijvoorbeeld de aardwarmte aan en ontvangt en distribueert de data van het op het dak geïnstalleerde weerstation.

WAGO-controllers regelen alle gebouwsystemen

De controllers op de afzonderlijke verdiepingen regelen alle andere gebouwentechnologische systemen. “Het grote voordeel van het WAGO-systeem is dat voor vrijwel elk systeem een passende interface beschikbaar is, ook voor de SMI-bus voor het aansturen van jaloezieën”, legt Rensch uit. De WAGO-controllers stellen de jaloezieën in op de stand van de zon. De gegevens hiervoor worden aangeleverd door het aangesloten weerstation. Bovendien kunnen werknemers de jaloezieën instellen op basis van hun eigen behoeften, waarbij de automatiseringsfunctie van de controllers wordt overschreven.

De lichtregeling werkt op een vergelijkbare manier. “Alle lampen in het hele gebouw hebben een DALI-interface”, zegt de CEO. "Hierdoor kunnen ze worden gedimd en door de controller worden in- en uitgeschakeld." Zo kan bijvoorbeeld alle verlichting 's nachts worden uitgeschakeld. Dit voorkomt dat de lichten bij LAE per ongeluk 's nachts blijven branden. Naast de tijdgestuurde regeling is de verlichting ook gekoppeld aan aanwezigheidsmelders in de verschillende secties. In de loungeruimtes is het ook mogelijk om verschillende lichtscenario's te programmeren. Natuurlijk zijn er nog conventionele schakelaars om de lichten aan en uit te zetten en te dimmen. Er zijn ook centrale aan- en uitschakelaars voor hele ruimtes - een belangrijke functie voor bijvoorbeeld het schoonmaakpersoneel.

HET GROTE VOORDEEL VAN HET GEBRUIK VAN HET WAGO-SYSTEEM IS DAT ER VOOR BIJNA ELK SYSTEEM AL EEN GESCHIKTE INTERFACE BESTAAT.

Werner Rensch | CEO en mede-eigenaar van LAE Engineering

Ruimtes naadloos herverdelen met draadloze technologie

Alle schakelaars en knoppen voor verlichting, zonwering en verwarming, evenals de kamerthermostaten, zijn gebaseerd op het EnOcean-protocol. Dit draadloze protocol biedt een hoge mate van flexibiliteit, omdat de bedieningselementen niet op de controller hoeven te worden aangesloten. "Hierdoor kunnen we onze ruimtes snel herverdelen wanneer dat nodig is", legt Resch uit. "Een hoge mate van flexibiliteit was voor ons erg belangrijk, daarom hebben we naast de trappenhuizen geen bouwkundige elementen op de verschillende verdiepingen." Alle wanden zijn gemaakt van lichtgewicht constructiematerialen en kunnen opnieuw worden ingedeeld. De op EnOcean gebaseerde bedieningselementen worden vervolgens weer op de juiste muur bevestigd en indien nodig worden de verlichting, verwarmingsroosters en zonwering toegewezen aan de nieuwe ruimtes. “De herplaatsing wordt uitgevoerd in de controller en is binnen enkele minuten voltooid”, legt Rensch uit.

De besturingen kunnen ook eenvoudig worden uitgerust met geschikte interfaces voor andere gebouwentechnologische systemen. Bij LAE worden bijvoorbeeld interfaces voor BACNet®, Modbus® en M-Bus gebruikt. Er worden echter ook seriële RS 232/485-interfaces gebruikt, evenals analoge en digitale in- en uitgangen. "Op deze manier kunnen we onze klanten laten zien dat we alle standaard apparaten en systemen tegen lage kosten kunnen koppelen tot een automatiseringsoplossing", legt de CEO van LAE uit. WAGO-controllers op het nieuwe hoofdkantoor van het bedrijf regelen ook de verwarmings- en ventilatietechniek. Daarnaast zijn de afzonderlijke toegangs- en inbraakdetectiesystemen via een interface met elkaar verbonden.

Visualisatie op een geïntegreerde webserver

Het ontwerp, de configuratie en de programmering van het WAGO-systeem werden gerealiseerd met behulp van de automatiseringssoftware e! COCKPIT. Het maakt eenvoudige programmering in de talen van de IEC 61131-3-standaard mogelijk en biedt tegelijkertijd een eenvoudige visualisatie, die wordt geïmplementeerd op een webserver in de controller. Hiermee is het mogelijk om setpoints te wijzigen en de actuele waarden van verschillende sensoren uit te lezen en te evalueren. Er wordt ook al gewerkt aan toekomstgerichte technologie. LAE vroeg bijvoorbeeld om een bachelorscriptie over spraakbediening. Binnenkort kan een student beginnen met het implementeren van spraakbesturing met behulp van WAGO-systemen.

LAE Engineering in het kort

LAE staat voor Leittechnik, Automatisierung en Elektrotechnik (lichttechnologie, automatisering en elektrotechniek) - het volledige assortiment dat wordt aangeboden door het bedrijf voor engineeringoplossingen. “Wij zijn een ingenieursbureau dat door verregaande specialisatie maximale impact kan bieden”, zegt CEO Werner Rensch. De circa 65 medewerkers zijn eveneens overwegend ingenieurs en technici. In de bouwtechnische sector voert LAE projecten uitsluitend uit voor functionele gebouwen, zoals kantoorcomplexen, productiehallen, datacentra en klinieken.

Foto: Ulrich Roth, vor-ort-foto

Contact bij WAGO: Michael Dewald
