WAGO I/O SYSTEM Field

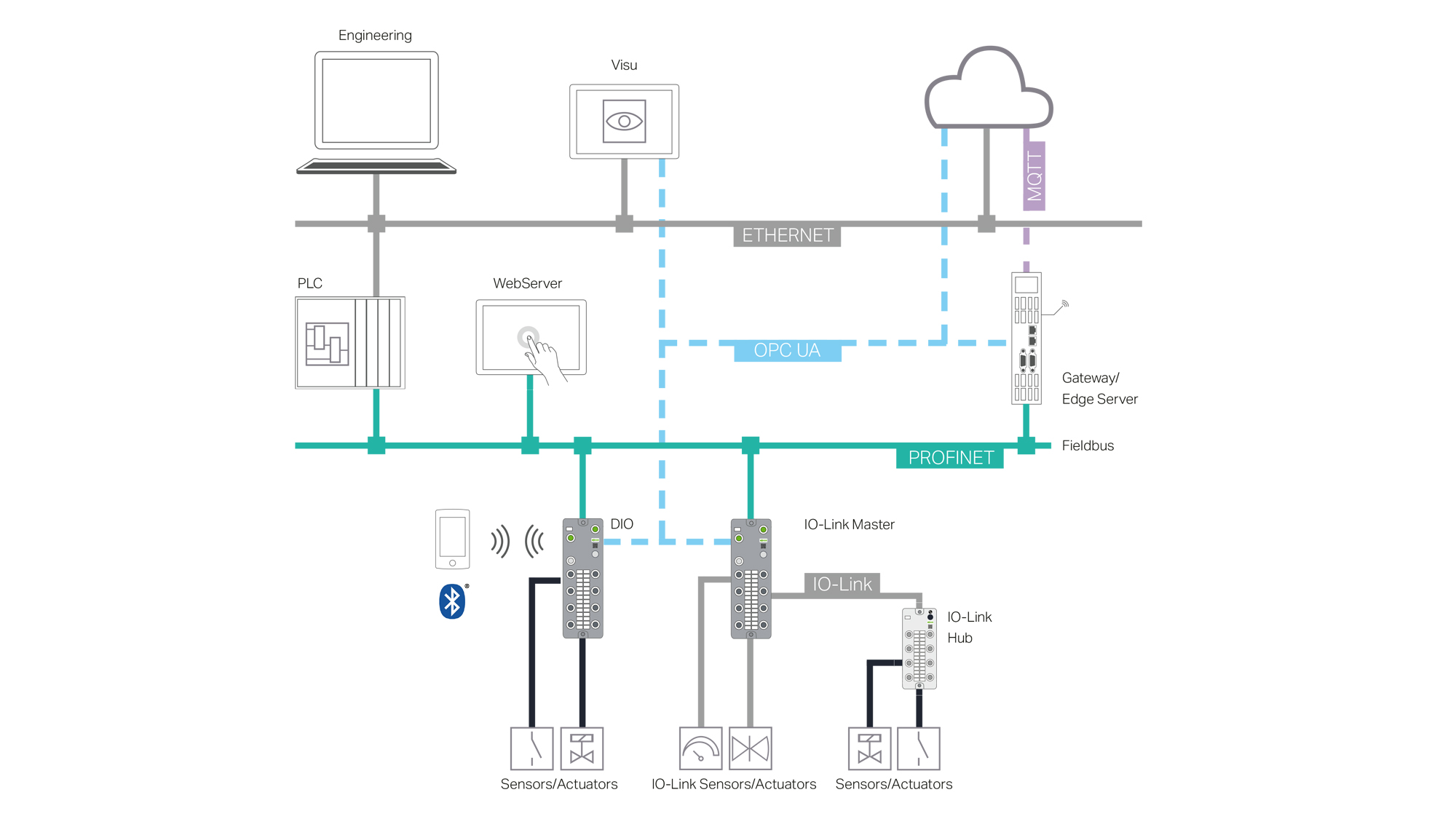

Moderne, decentraal opgebouwde productiesystemen vragen om automatiseringsoplossingen die een hoge connectiviteit garanderen en buiten de schakelkast maximale prestaties leveren. Het WAGO I/O SYSTEM Field in beschermingsklasse IP67 is een toekomstbestendige oplossing: het systeem integreert snelle, Ethernet-gebaseerde veldbussen zoalsPROFINET^®-, EtherCAT®^®- en EtherNet/IP^TM-modules en ondersteunt technologieën zoals OPC UA, Bluetooth®^®, webservers en nu ook MQTT als protocol voor de verbinding met de cloud. Het hart wordt gevormd door een performante processorkern, die een veilige veld- en cloudverbinding garandeert. De module stelt performante technologieën met geïntegreerde veiligheidsfuncties ter beschikking. Het is de basis voor alle Ethernet-, veldbus- en industriële IoT-standaards (incl. TSN), en biedt zodoende een hoge mate van flexibiliteit voor de meest uiteenlopende toepassingen.

Uw voordelen:

• Ondersteuning van gangbare veldbussen

• Platformonafhankelijke uitwisseling van gegevens dankzij OPC UA

• Beschikbaarstelling van informatie van de installaties met behulp van MQTT

• Snelle en decentrale toegang tot informatie van de modules dankzij Bluetooth^®

• Toegang tot informatie van de installaties via de geïntegreerde webserver

• #made for TSN

Het I/O-SYSTEM Field in IP67 van WAGO is compleet afgestemd op de robuuste automatisering zonder schakelkast. De modules monteert u gewoon daar waar u deze nodig heeft – bijvoorbeeld direct aan de machine of in de buurt van de sensoren en actuatoren. Hierdoor wordt niet alleen de bekabeling vereenvoudigd, maar hoeft ook aanzienlijk minder tijd in inbedrijfstelling, service en diagnose geïnvesteerd te worden. Het systeem weet dankzij de hoogwaardige gegoten behuizing op indrukwekkende wijze bescherming te bieden onder extreem barre omgevingsomstandigheden. De robuuste kunststof behuizing met een laag gewicht is geschikt voor mobiele toepassingen. De modules werken betrouwbaar bij temperaturen van -25 °C tot +70 °C. Varianten met smalle behuizingen en bevestigingsmogelijkheden aan de zijkant bieden een hoge mate van flexibiliteit om signalen ook bij weinig beschikbare ruimte te registreren en de modules inclusief aansluitkabels goed beschermd te monteren. De sensoren en actuatoren worden met behulp van standaardkabels M8 en M12 aangesloten. De voeding met een voor hoge stromen geschikte connector M12 met codering L biedt maximaal 16A en zodoende meer vermogen op een kleinere ruimte. De klant kan de modules met WMB Inline of met de markeringsstroken van het WAGO-standaardprogramma eenvoudig markeren.

Uw voordelen:

• Volledig gegoten metalen behuizing in IP67 voor barre omstandigheden

• Kunststof behuizing in IP67 met een laag gewicht voor mobiele toepassingen

• Gedetailleerde markering, comfortabele markeringsmogelijkheden en goed zichtbare LED's

Het innovatieve Load Management zorgt ervoor dat de performance van het systeem door het lastmanagement van de voedingsstromen optimaal benut wordt. Stroom- en spanningswaarden kunnen per kanaal geregistreerd en geanalyseerd worden. De grenswaarden voor overbelasting kunnen per kanaal ingesteld worden. Hierdoor kunnen fouten in geval van storingen sneller en gedifferentieerd herkend en voorspeld worden – een essentiële voorwaarde met betrekking tot het toekomstgerichte vooruitziende onderhoud.

Uw voordelen:

• Performante voeding met maximaal 2 x 16 A en tot wel 4A per IO-Link port

• Instelbare begrenzing van uitgangsstromen

• Bewaking van de stroombehoefte

• Definitie van voor- en hoofdalarmen

• Bewaking van spanning en stroom (per kanaal en over alle modules)

• Kanaalgebonden temperatuurbewaking

In combinatie met IO-Link weet het WAGO I/O SYSTEM Field te overtuigen als flexibele "I/O-Distributor" bij de registratie en verdeling van gegevens. De communicatiestandaard maakt een perfecte gegevensstroom van besturings- tot sensor- en actuatorniveau mogelijk. Hierdoor worden projectplanning en bekabeling aanzienlijk vereenvoudigd. Bovendien ontstaan volledig nieuwe mogelijkheden voor de diagnose, de parametrering en de identificatie van apparaten.

Uw voordelen:

• Consistente cloud- en veldbuscommunicatie met IO-Link

• Eenvoudige bedrading bij de projectering en de vervanging van apparaten

• Maximaal 8 IO-Link hubs per module - maximaal 4 A per port - maximaal 128 digitale IO's op één master

• Korte kabeltrajecten door stertopologie

• Besparing op IP-adressen

De app voor het WAGO I/O-SYSTEM Field is een app voor onderhoud, diagnose, bediening en monitoring. Met de app kunnen zowel voor de veldbusmodules als voor de IO-Linkhubs productgegevens weergegeven, instellingen verricht en parameters aangepast worden. De communicatie vindt plaats via de Bluetooth^®-interface, na het scannen van een datamatrixcode voor de productkeuze. Actuele meetwaarden van een port kunnen weergegeven (temperatuur, spanning, stroom, status) en geconfigureerd (o.a. bedrijfsmodus, filter) worden.

• Identificatie via datamatrixcodes

• Communicatie via Bluetooth^®

• Download van de IODD's (IODD Finder)

• Toegang tot alle proces- en parametergegevens

• Toewijzen van uitgangen (DO)

• Beheer van gegevensbladen, handboeken enz.

• Beheer van gebruikers en rechten

Het in Bayreuth (Zuid-Duitsland) gevestigde bedrijf Burkhardt-Löffler produceert systemen voor de steenbewerking, en vertrouwt bij de automatisering op producten van WAGO. Bij een nieuw ontwikkelde zaag zorgt het WAGO I/O-SYSTEM Field voor de benodigde connectiviteit. De oplossing weet onder andere te overtuigen met de eenvoudige bekabeling, de vrije parametrering van de in- en uitgangen, de beschermingsklasse IP67 - én de snelle implementatie.

IO-Link is de flexibele interface voor de registratie van gegevens op veldniveau. De open communicatiestandaard maakt een perfecte gegevensstroom van sensor- tot besturingsniveau mogelijk. Hierdoor worden projectplanning en bekabeling aanzienlijk vereenvoudigd.
