OPC UA – Open Platform Communications Unified Architecture

 16 listopada 2020
Znormalizowana i bezpieczna komunikacja w automatyce przemysłowej

Elastyczny, rozszerzalny i przyszłościowy – standard komunikacyjny OPC UA szybko zyskuje na znaczeniu w aplikacjach z zakresu automatyki.

OPC UA zapewnia bezpieczny i łatwy transfer danych w coraz większej liczbie sieci przemysłowych. Technologia ta jest niezależna od producentów, obejmuje liczne mechanizmy bezpieczeństwa i oprócz transmisji danych oferuje również adnotacje semantyczne, które są niezbędne do modelowania informacji. Urządzenia same opisują swoją strukturę i działanie. Podczas komunikacji przekazywane są nie tylko dane, ale także ich znaczenie, co zapewnia wysoki stopień interoperacyjności między aplikacjami.

Zalety:

  • bezpieczny, niezawodny i niezależny od producenta transfer danych
  • adnotacje semantyczne
  • proste modelowanie informacji
  • oficjalnie certyfikowany serwer udostępniony przez WAGO
  • możliwość korzystania ze zintegrowanych funkcji bezpieczeństwa

Certyfikowany serwer

WAGO oferuje różne profile serwerów OPC UA (nano, mikro lub embedded) zarówno dla sterowników PFC, jak i paneli sterujących. Serwer OPC UA WAGO, jako jeden z nielicznych z oficjalnym certyfikatem, oferuje najlepsze warunki do komunikacji z klientami OPC UA. Pakiet uzupełniają zintegrowane funkcje bezpieczeństwa.

Modele informacyjne dla jednolitych danych

Aby spełnić wymagania różnych branż, w których występują podobne produkty i maszyny, zdefiniowano tzw. specyfikacje towarzyszące (companion specifications). Specyfikacje te opisują głównie modele informacyjne. Przykładowo, serwer WAGO OPC UA domyślnie udostępnia dane zgodnie ze specyfikacją PLCopen. W przyszłości możliwe będzie modyfikowanie żądanego modelu informacyjnego.

Interoperacyjność od czujnika do chmury

OPC UA może być wykorzystywane do komunikacji poziomej między maszynami oraz komunikacji pionowej między maszyną a chmurą. Możliwa jest nawet natychmiastowa współpraca produktów i urządzeń różnych producentów. Modele klient/serwer odgrywają ważną rolę, ponieważ umożliwiają dwukierunkową komunikację z dostępem do sterowania elementami wykonawczymi. Taką opcję oferuje również WAGO. Wszystkie sterowniki programowalne WAGO oraz panele dotykowe CONTROL są wyposażone w standard OPC UA o różnych profilach serwera, które same w sobie zawierają liczne funkcje bezpieczeństwa. W przyszłości, po dodaniu mechanizmu Pub/Sub (publish/subscribe), OPC UA umożliwi nawet otrzymywanie spontanicznych danych od jednego nadawcy przez kilku subskrybentów. Należy się spodziewać, że OPC UA Pub/Sub szybko zyska na znaczeniu i dzięki temu dostęp do informacji publikowanej przez jednego uczestnika będzie miało wielu różnych odbiorców bez konieczności dodatkowej konfiguracji czy zwiększania ruchu sieciowego.

MAKSYMALNE WYKORZYSTANIE POTENCJAŁU OPC UA DZIĘKI WAGO

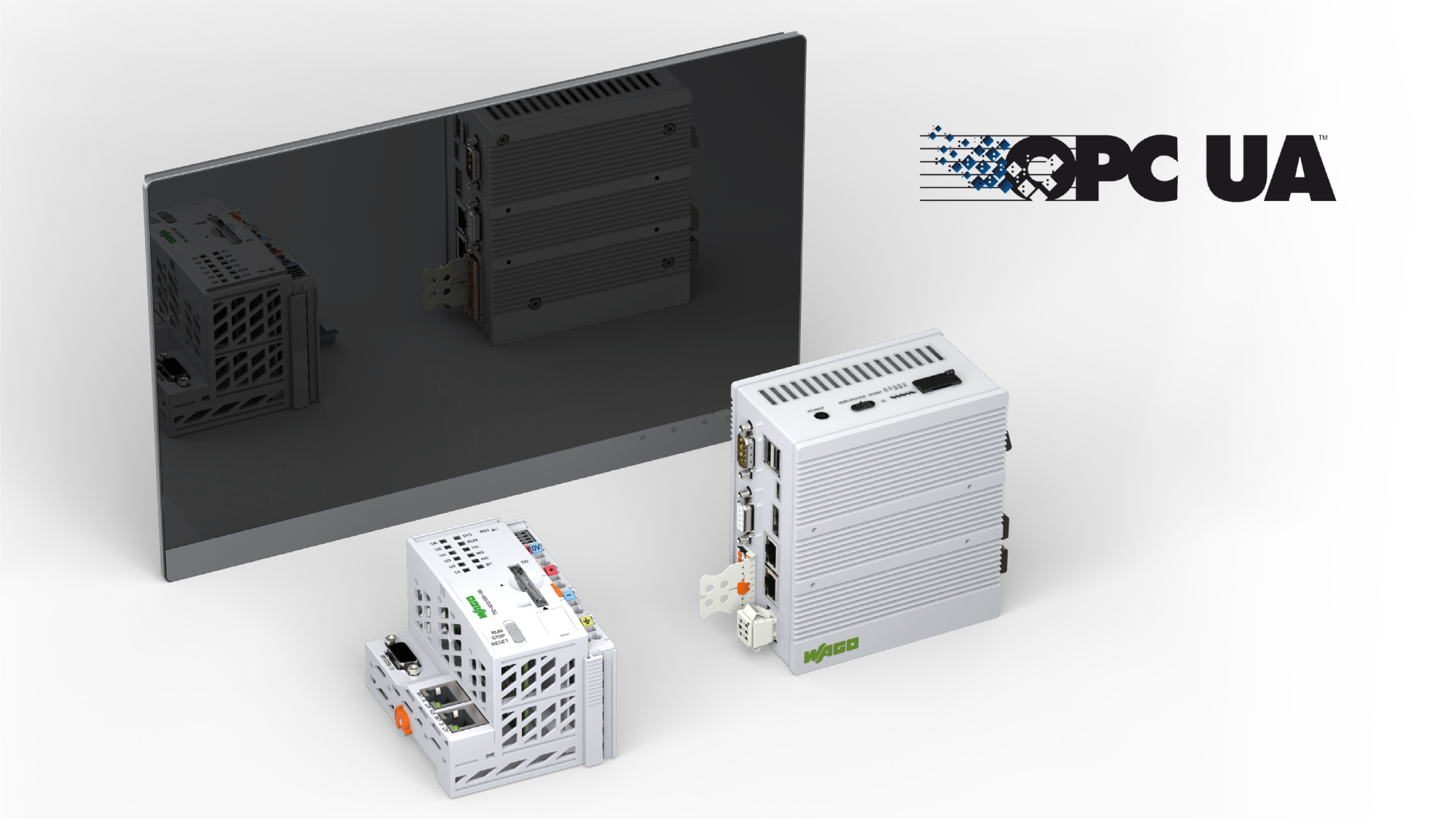

Profile serwera OPC UA dla sterowników i paneli kontrolnych WAGO

WAGO oferuje różne profile serwerów OPC UA (nano, mikro lub embedded) zarówno dla sterowników PFC, jak i paneli sterujących. W profilach są zintegrowane różne zabezpieczenia. Obejmują one szyfrowaną komunikację między serwerem a klientem, uwierzytelnianie za pomocą nazwy użytkownika i hasła oraz zarządzanie certyfikatami. W ten sposób WAGO umożliwia komunikację za pośrednictwem OPC UA, która jest nie tylko dostosowana do potrzeb użytkownika, ale również wyjątkowo bezpieczna.


OPC UA Mapping Editor

WAGO wykorzystuje dodatkowe korzyści płynące z komunikacji OPC UA. W chwili obecnej model informacyjny jest na stałe zaimplementowany w serwerze WAGO zgodnie ze specyfikacją PLCopen. OPC UA Mapping Editor umożliwia elastyczne dostosowanie sterowników maszyn do różnych modeli informacyjnych dla różnych specyfikacji. OPC UA Mapping Editor pozwala na zmianę modelu informacyjnego, według którego serwer OPC UA WAGO udostępnia dane. w ten sposób możliwe jest mapowanie danych do dowolnego modelu. Dzięki temu można łatwo wdrożyć komunikację OPC UA dla różnych aplikacji i wymagań eksploatacyjnych. W razie potrzeby można również wprowadzić inne niestandardowe konfiguracje, które nie odpowiadają żadnym konkretnym specyfikacjom. Dzięki temu klienci mogą elastycznie reagować na stawiane im wymagania.

Aby korzystać z tej funkcji, wymagana jest jedna dodatkowa licencja dla każdego sterownika. Sam program narzędziowy OPC UA Mapping Editor jest bezpłatny.

Krótka instrukcja

Przyszłość w sieci TSN

Deterministyczne protokoły czasu rzeczywistego to kolejne ważne wymaganie w automatyce przemysłowej. Szczególnie w procesach krytycznych czasowo konieczne jest zapewnienie maksymalnego dopuszczalnego opóźnienia, aby zagwarantować poprawność komunikacji. Połączenie OPC UA i TSN pozwala na stworzenie takiej komunikacji w czasie rzeczywistym. Ponieważ sieć TSN może być wykorzystywana na wszystkich poziomach systemu automatyki, tzn. od czujnika do chmury, można osiągnąć komunikację w całym systemie automatyki bez dodatkowych bramek. WAGO jest jednym z pionierów tej technologii i już teraz pokazuje jak w przyszłości różne sterowniki będą się komunikować w czasie rzeczywistym za pomocą OPC UA Pub/Sub poprzez sieć TSN.
