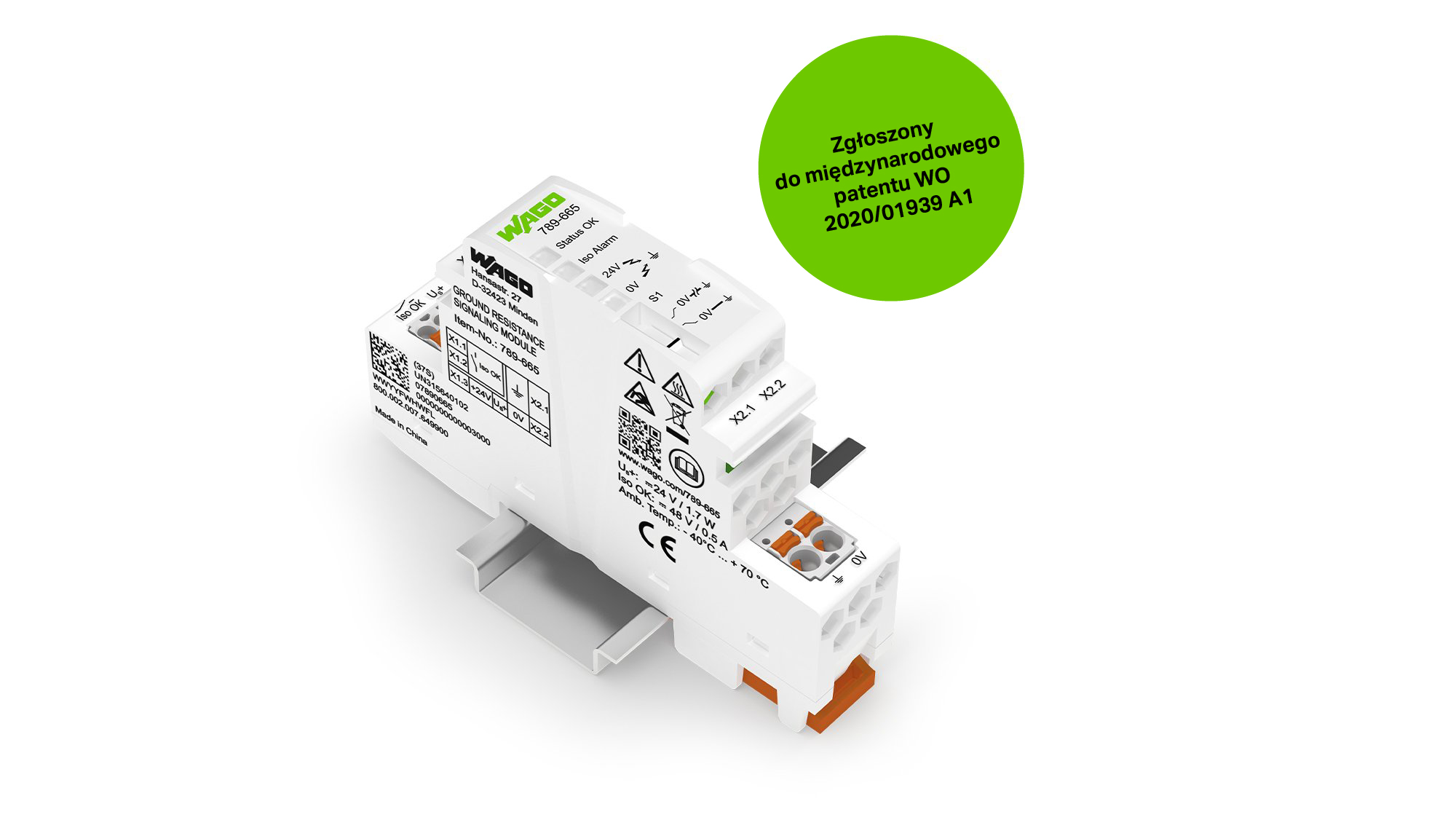

Moduł kontroli doziemień

Nowy moduł kontroli doziemień WAGO oferuje w trybie pracy dla uziemionych obwodów możliwość nie tylko uziemienia 0 V, ale również automatyczne wykrywanie przekroczenia niekonfigurowalnej, asymetrycznej wartości rezystancji izolacji pomiędzy +24 V lub 0 V napięcia zasilania a ziemią.

Dokumentacja do pobrania

Do produktu

Moduł kontroli doziemień WAGO

W prezentowanym filmie Frank Sellke, menadżer ds. rozwoju MODUŁÓW INTERFEJSOWYCH w WAGO, opowiada więcej o obowiązujących normach, właściwościach modułów kontroli doziemień oraz ich zaletach dla użytkowników.

Ewolucja modułu kontroli doziemień

Zwykły przewód

  • natychmiastowe zadziałanie bezpiecznika w przypadku zwarcia doziemnego

  • bezzwłoczne zatrzymanie urządzenia

  • brak wcześniejszego ostrzeżenia

MM-42828_website_ground-resistance-signaling-module_isolationswiderstand_2000x1125_.jpg

Złączka rozłączalna do kontroli doziemień – ręczne sprawdzenie rezystancji izolacji

  • natychmiastowe zadziałanie bezpiecznika w przypadku zwarcia doziemnego

  • bezzwłoczne zatrzymanie urządzenia

  • wykrywanie zwarć doziemnych na początkowym etapie dzięki regularnym manualnym przeglądom konserwacyjnym


Moduł kontroli doziemień – automatyczne testowanie rezystancji izolacji

Moduł kontroli doziemień oferuje najlepszy stosunek kosztów do korzyści i jest łatwy w użyciu. Wymiana dotychczasowej złączki rozłączalnej do kontroli doziemień jest nieskomplikowana. Wystarczy podłączyć dwa dodatkowe przewody do PLC, aby umożliwić analizę styku bezpotencjałowego.

Zalety modułu kontroli doziemień w porównaniu z mechaniczną złączką rozłączalną do kontroli doziemień – w praktyce

  • zastąpienie manualnej kontroli doziemień na w pełni zautomatyzowany monitoring

  • skrócenie interwału testowego z ok. 3 miesięcy do 10 sekund

  • natychmiastowa sygnalizacja poprzez styk bezpotencjałowy do PLC

Przykłady aplikacji

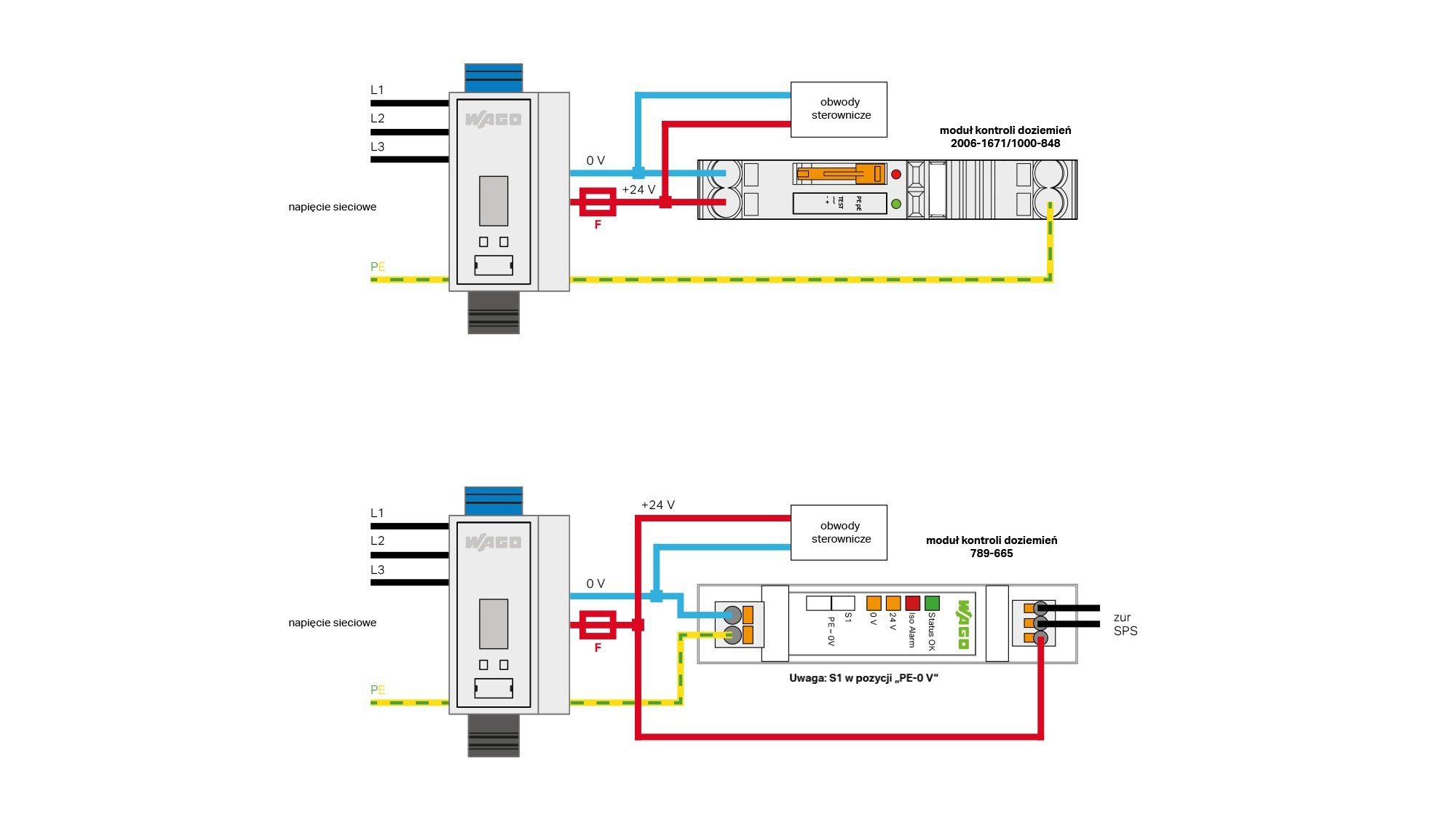

Zamiana złączki rozłączalnej do kontroli doziemień na modułu kontroli doziemień Wszędzie tam, gdzie obecnie stosowana jest złączka rozłączalna do kontroli doziemień, można łatwo zamontować moduł kontroli doziemień w celu zapewnienia w pełni zautomatyzowanego monitoringu.

MM-42828_website_ground-resistance-signaling-module_application_2_2000x666

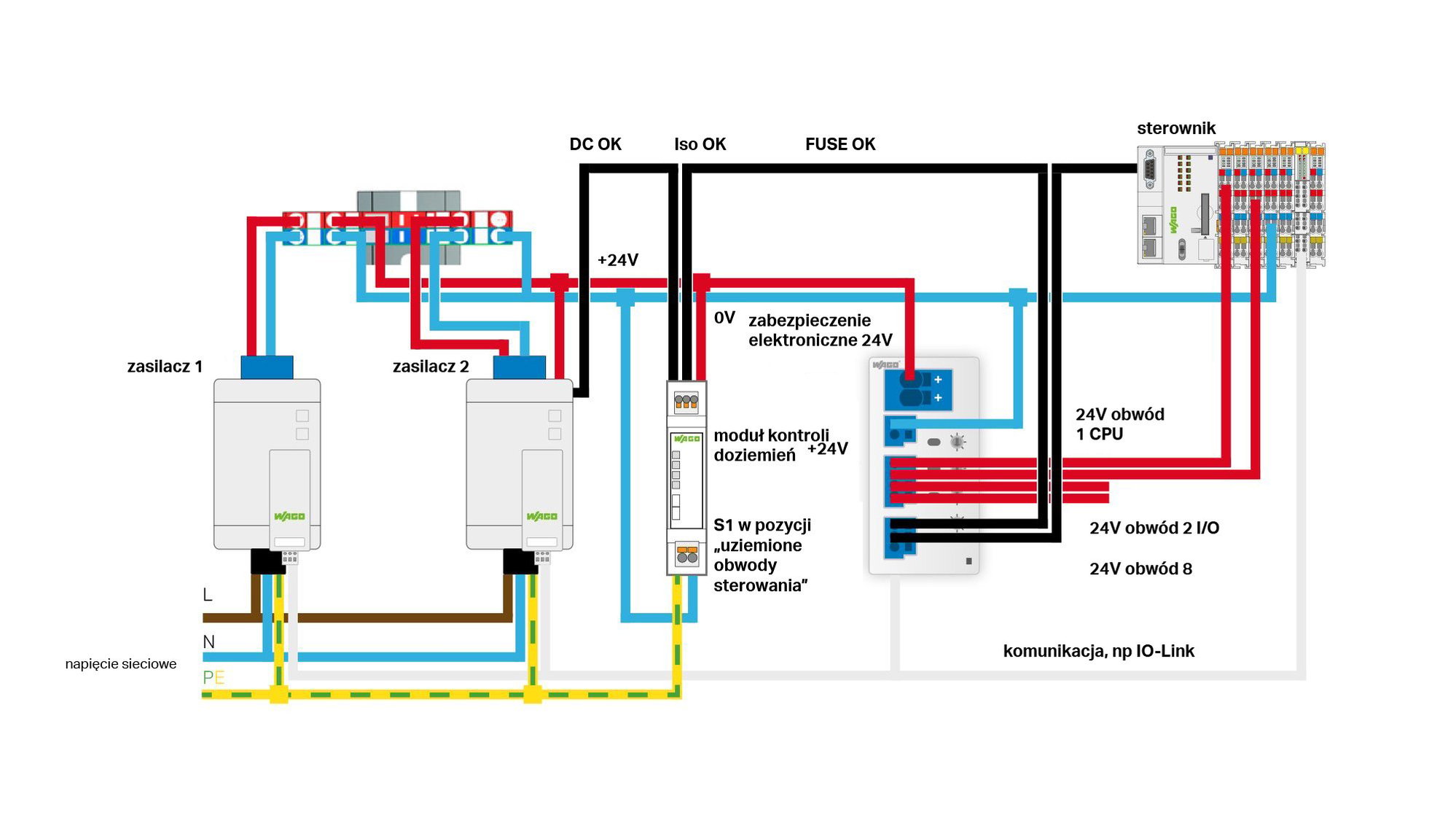

Dwa zasilacze 24 V DC wymagają tylko jednego modułu kontroli doziemień Nawet w przypadku dwóch lub więcej zasilaczy połączonych równolegle do monitorowania zwarć doziemnych wystarczy jeden moduł kontroli doziemień.
