Przetworniki pomiarowe i separacyjne ze wzmocnieniem

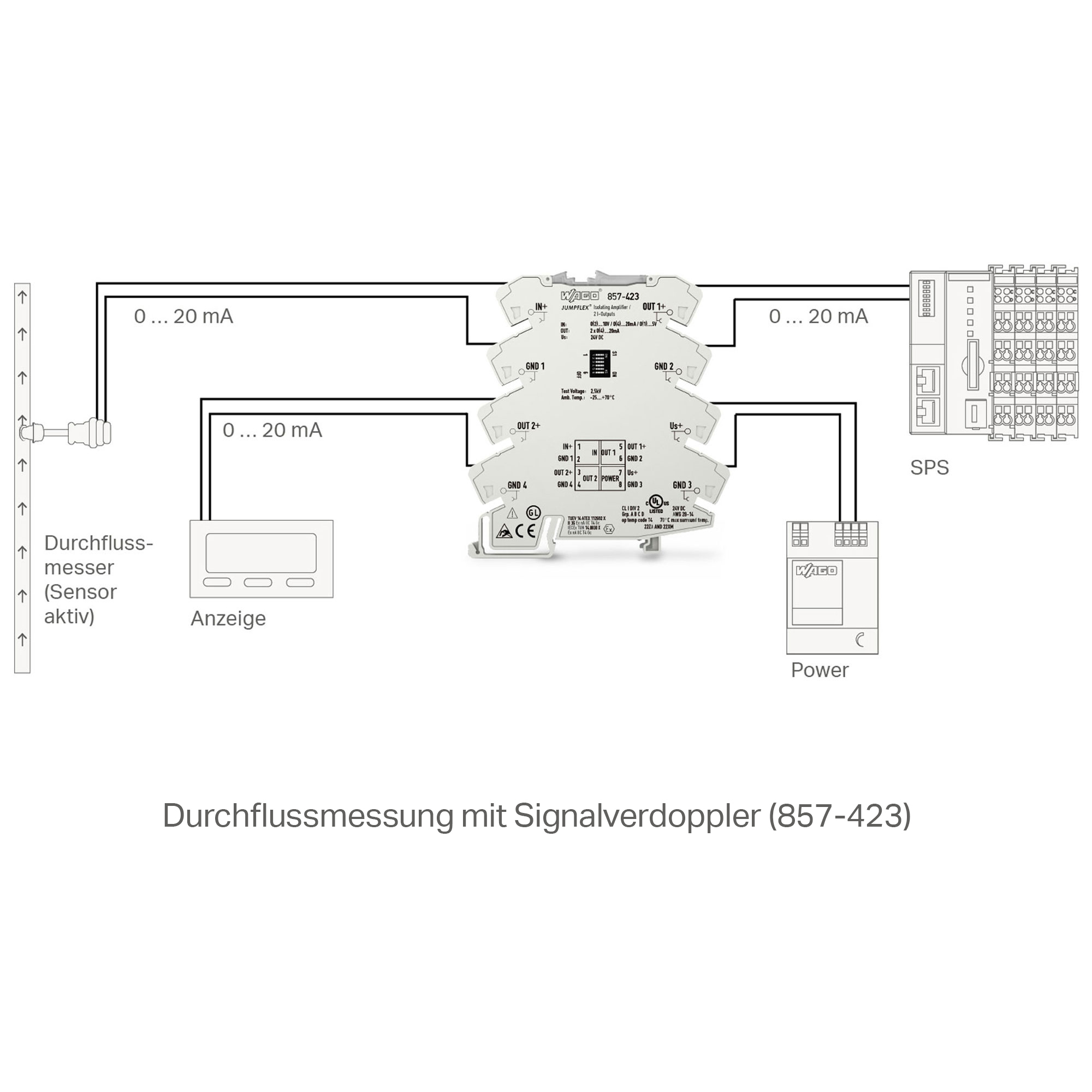

Separacja, wzmacnianie, filtrowanie i przetwarzanie: przetworniki separacyjne ze wzmocnieniem potrafią pełnić wiele funkcji wymaganych w aplikacjach przemysłowych, oraz zapewniają pewną i bezbłędną transmisję sygnałów.

Bogata paleta przetworników separacyjnych ze wzmocnieniem oferuje odpowiednie rozwiązanie do każdej sytuacji:

• z napięciem zasilającym: przetwornik separacyjny ze wzmocnieniem (sniekonfigurowalny/konfigurowalny), uniwersalny, bipolarny, z zasilaniem obwodu wejściowego lub podwójnym wyjściem,

• bez napięcia zasilającego:przetwornik separacyjny pasywny, przetwornik zasilany z pętli wyjściowej.

Zalety przetworników pomiarowych i separacyjnych ze wzmocnieniem:

• separacja galwaniczna między wejściem/wyjściem/zasilaniem

• kalibracja zera i zakresu, w celu skompensowania przesunięć lub błędów sygnałów

• wyeliminowanie zakłóceń sygnałów, dzięki możliwości załączania funkcji filtrowania

• Zabezpieczenie wejścia prądowego przed przeciążeniem (857-409, 857-402, 2857-401)

• Przystosowanie dwustanowego wyjścia sygnalizacyjnego (DO) do swobodnej konfiguracji zakresu pomiarowego (dzięki temu możliwość zastosowania jako przełącznika wartości granicznej – ze zwłoką przy załączaniu i wyłączaniu)

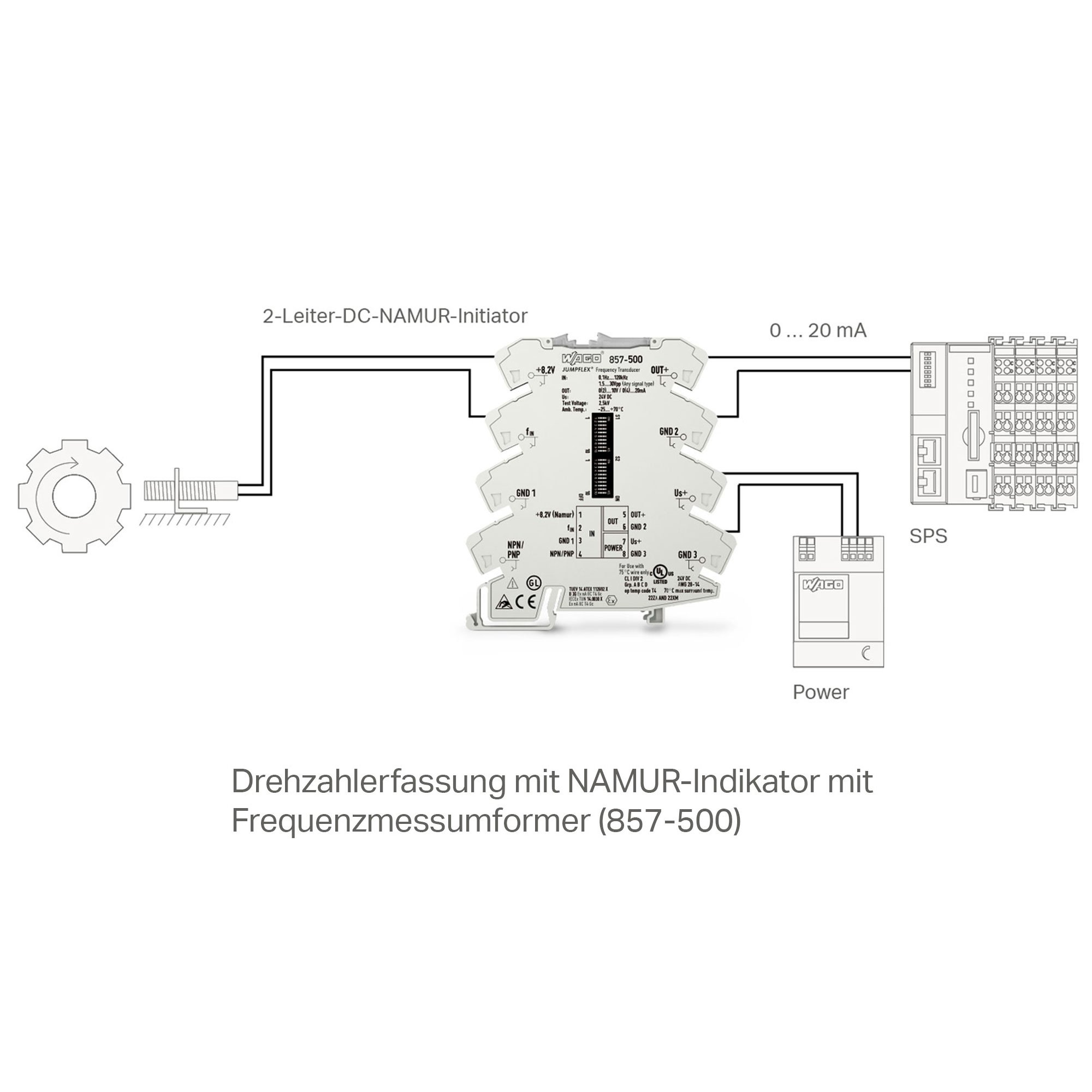

Przetwornik pomiarowy częstotliwości służy do odczytywania wartości z czujników NAMUR, NPN lub PNP w zakresie częstotliwości 0,1 Hz do 120 kHz i przekształca tę częstotliwość w znormalizowany sygnał analogowy.

Zalety zastosowania przetworników pomiarowych częstotliwości:

• odczytywanie wartości z czujników NAMUR, NPN lub PNP

• zakres częstotliwości 0,1 ... 120 kHz

• sygnalizacja błędu: przerwanie przewodu/zwarcie dla czujników NAMUR

• sygnalizacja przekroczenia/spadku poniżej zakresu pomiarowego

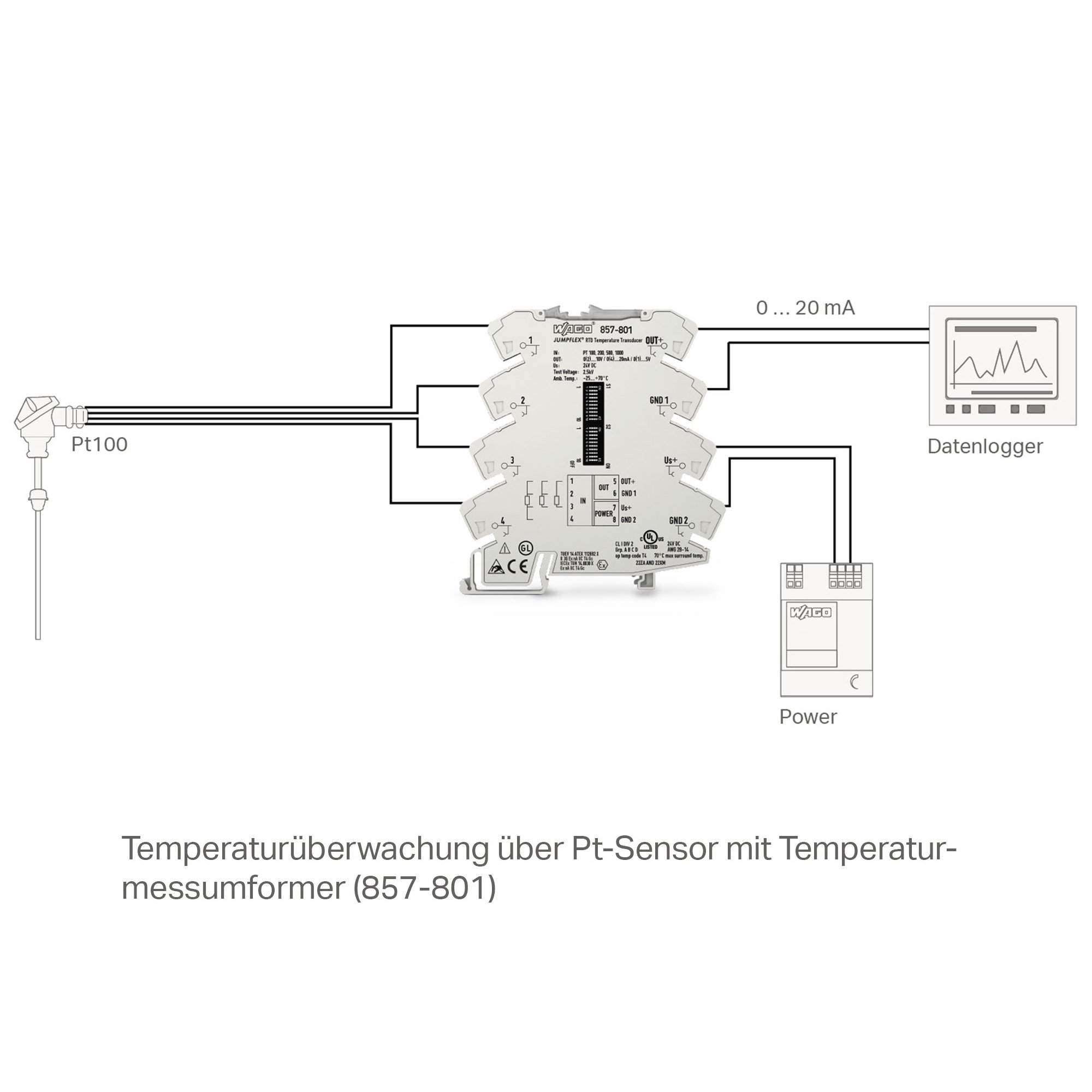

Przetwornik pomiarowy temperatury WAGO odczytuje wartości z czujników Pt, TC, Ni, KTY i RTD oraz rezystorów i przetwarza je na wyjściu na znormalizowane sygnały analogowe. W zależności od takich czynników jak maksymalny zakres temperatur, warunki zabudowy czy wymagana dokładność pomiaru, można stosować termometry rezystancyjne lub termopary.

• rezystancyjne czujniki temperatury (RTD), zakres temperatur do 850 C, duża dokładność

• termopary (TC) Zakres temperatur do 2320 C, lepszy czas zadziałania

Zalety zastosowania przetworników pomiarowych temperatury:

• odczyt sygnału z czujników Pt, TC, Ni, KTY i RTD oraz rezystorów do 4,5 kOhm (np. czujników Pt100)

• 2-, 3- i 4-przewodowa technika łączeniowa

• sygnalizacja błędu: przerwanie przewodu lub zwarcie czujnika

• sygnalizacja przekroczenia/spadku poniżej zakresu pomiarowego

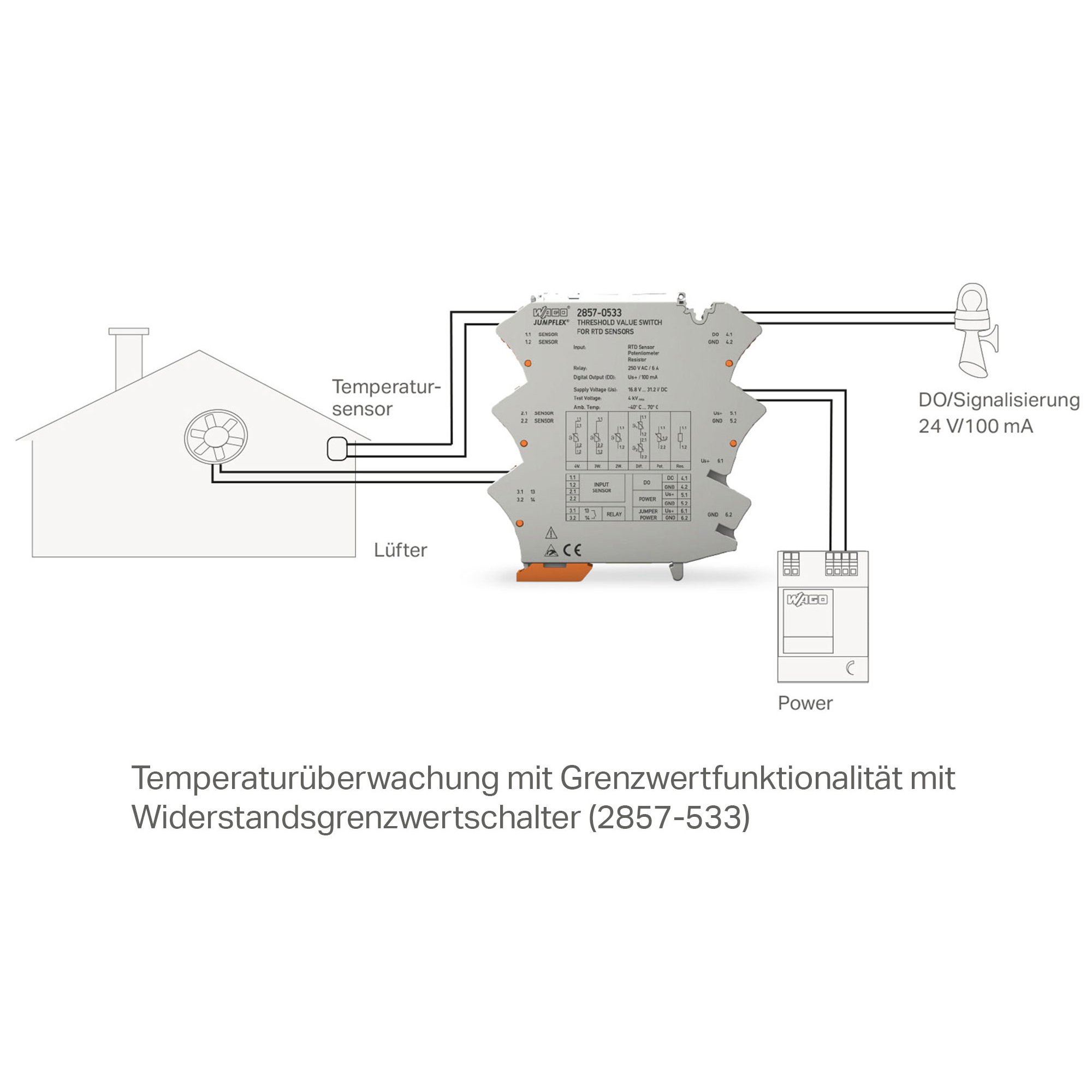

Przełączniki wartości granicznej WAGO monitorują sygnały pomiarowe różnego typu, np. temperatury, prądu czy napięcia. W przypadku przekroczenia zdefiniowanego zakresu pomiarowego lub spadku poniżej zakresu, wyzwalana jest funkcja awaryjnego wyłączenia lub alarm. Oprócz przełączników wartości granicznej dla sygnałów analogowych, WAGO oferuje także przełączniki wartości granicznej RTD do rezystancyjnych czujników temperatury i potencjometrów, a także TC do termopar, wykorzystywanych przy monitorowaniu i pomiarach stanów.

Zalety zastosowania przełączników wartości granicznej:

• symulacja stanów wejść i wyjść (seria 2857)

• przekaźnik jako przełącznik wartości granicznej (np. zwłoka przy załączaniu/wyłączaniu)

• Przystosowanie dwustanowego wyjścia sygnalizacyjnego (DO) do swobodnej konfiguracji zakresu pomiarowego (dzięki temu możliwość zastosowania jako przełącznika wartości granicznej – ze zwłoką przy załączaniu i wyłączaniu)

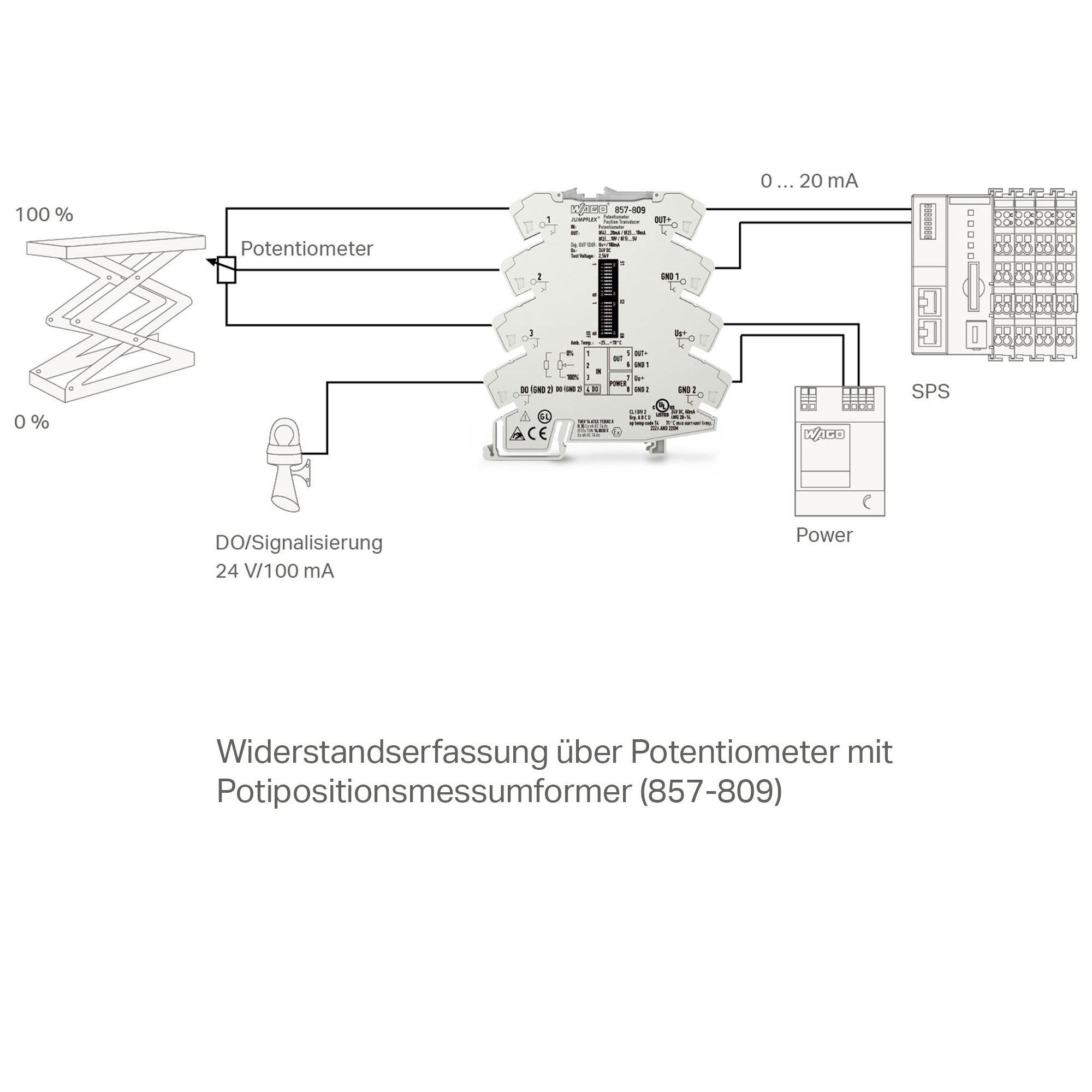

Przetwornik pomiarowy do potencjometrów służy do odczytywania sygnałów rezystancyjnych (na przykład z potencjometrów) i przekształca je w znormalizowany sygnał analogowy.

Zalety zastosowania przetworników pomiarowych do potencjometrów:

• odczyt sygnału z potencjometrów i rezystorów

• automatyczne rozpoznawanie potencjometru

• konfigurowalne parametry wejściowe i wyjściowe

• Przystosowanie dwustanowego wyjścia sygnalizacyjnego (DO) do swobodnej konfiguracji zakresu pomiarowego (dzięki temu możliwość zastosowania jako przełącznika wartości granicznej – ze zwłoką przy załączaniu i wyłączaniu)

Oprócz przetworników pomiarowych prądu i napięcia, odczytujących wartości napięć i prądów stałych oraz przemiennych, paleta produktów obejmuje również przetwornik pomiarowy mocy, który mierzy równocześnie prąd i napięcie, przelicza te wartości na moc i udostępnia jako znormalizowany sygnał analogowy.

Korzyści:

• pomiar napięć stałych i przemiennych do 300 V AC / DC za pomocą modułu o szerokości zaledwie 6 mm

• mostkowanie napięcia zasilania niezależnie od szerokości obudowy

• wiele możliwości konfiguracji

Przy pomocy oprogramowania do konfiguracji interfejsów można w wygodny sposób konfigurować wszystkie przetworniki pomiarowe.

• symulacja parametrów wejść i wyjść (seria 2857)

• automatyczne rozpoznawanie modułów

• konfiguracja i wizualizacja wartości pomiarowych

• Parametryzacja dwustanowego wyjścia przełączającego (możliwość ustawiania wartości granicznych)

• Komunikacja przez przewód serwisowy WAGO USB (750-923) lub adapter Bluetooth® WAGO (750-921), montaż wtykowy po obu stronach
