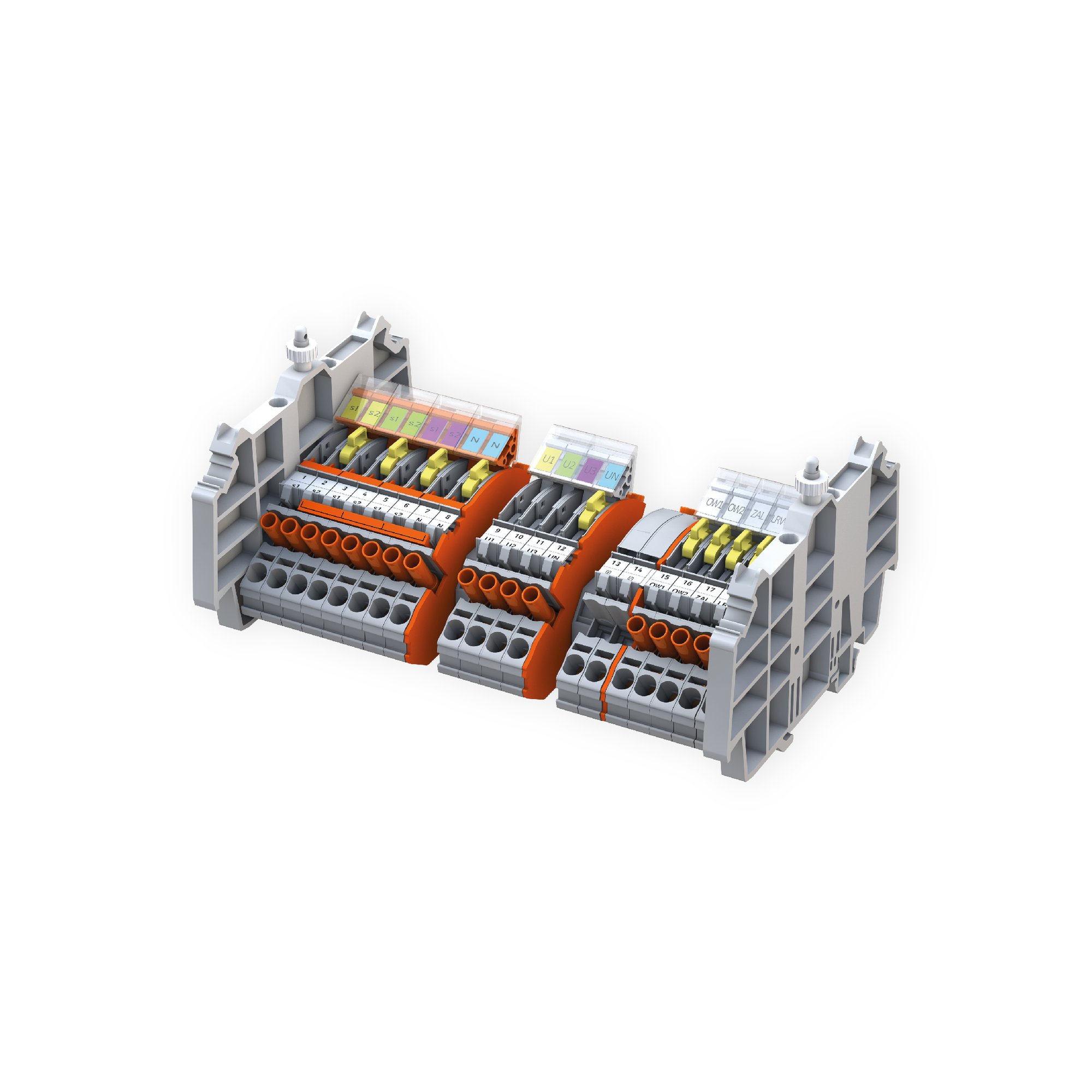

Listwy kontrolne WAGO LKW

Wygoda i bezpieczeństwo eksploatacji układów elektroenergetycznej automatyki zabezpieczeniowej

Wykorzystywane w listwach WAGO zaciski CAGE CLAMP® S lub CAGE CLAMP^® gwarantują niezawodny oraz prosty sposób łączenia oprzewodowania obwodów wtórnych. Zastosowana w nich technologia sprężynowa, zapewnia pewne, jakościowo niezmienne połączenie elektryczne bez konieczności okresowej weryfikacji.

Dlaczego warto stosować LKW:

Ochrona przed bezpośrednim kontaktem z elementami elektrycznie czynnymi
Bezprzerwowa praca obwodów prądowych
Ułatwienie podczas prac eksploatacyjno-kontrolnych
Bezpieczne rozłączanie obwodów napięciowych i wykonawczych
Ograniczenie do minimum możliwość pomyłki podczas wykonywania testów

Pobierz dokumentację

Skonfiguruj LKW

Wypełnij formularz, znajdź LKW i pobierz dokumentację

Chcesz zastosować Listwę Kontrolną WAGO LKW? Nie wiesz, którą wybrać? Skorzystaj z intuicyjnej wyszukiwarki, dzięki której z łatwością odnajdziesz odpowiednią listwę i pobierzesz potrzebną dokumentację.

Znajdź LKW i pobierz dokumentację

Skonfiguruj własną listwę

Listwy Kontrolne WAGO - Konfigurator

Konfigurator LKW to narzędzie do samodzielnej konfiguracji listwy kontrolnej WAGO (LKW), dzięki któremu w kilku prostych krokach można wygenerować: wizualizację listwy, jej schemat oraz dane techniczne i numer umożliwiający zmówienie listwy w WAGO.

Dodatkowo, jeśli wcześniej korzystałeś z listwy kontrolnej WAGO, znasz jej numer i chciałbyś zmodyfikować jej konfigurację, możesz skorzystać z dekodera. Dekoder po wprowadzeniu numeru listwy, wyświetli jej konfigurację i pozwoli wprowadzić modyfikacje, a następnie wygenerować listwę z nowym numerem.

Zdekoduj numer listwy

Skonfiguruj

Listwę, z którą serią złączek wybrać?

Listwy Kontrolne WAGO LKW budujemy w oparciu o dwie serie złączek:
złączki z zaciskiem Push-in CAGE CLAMP^® (seria 2007)
oraz złączki z zaciskiem CAGE CLAMP^® (seria 282).

Zobacz poniższe porównanie i zdecyduj.

LKW z którą serią złączek spełnia najlepiej twoje potrzeby?

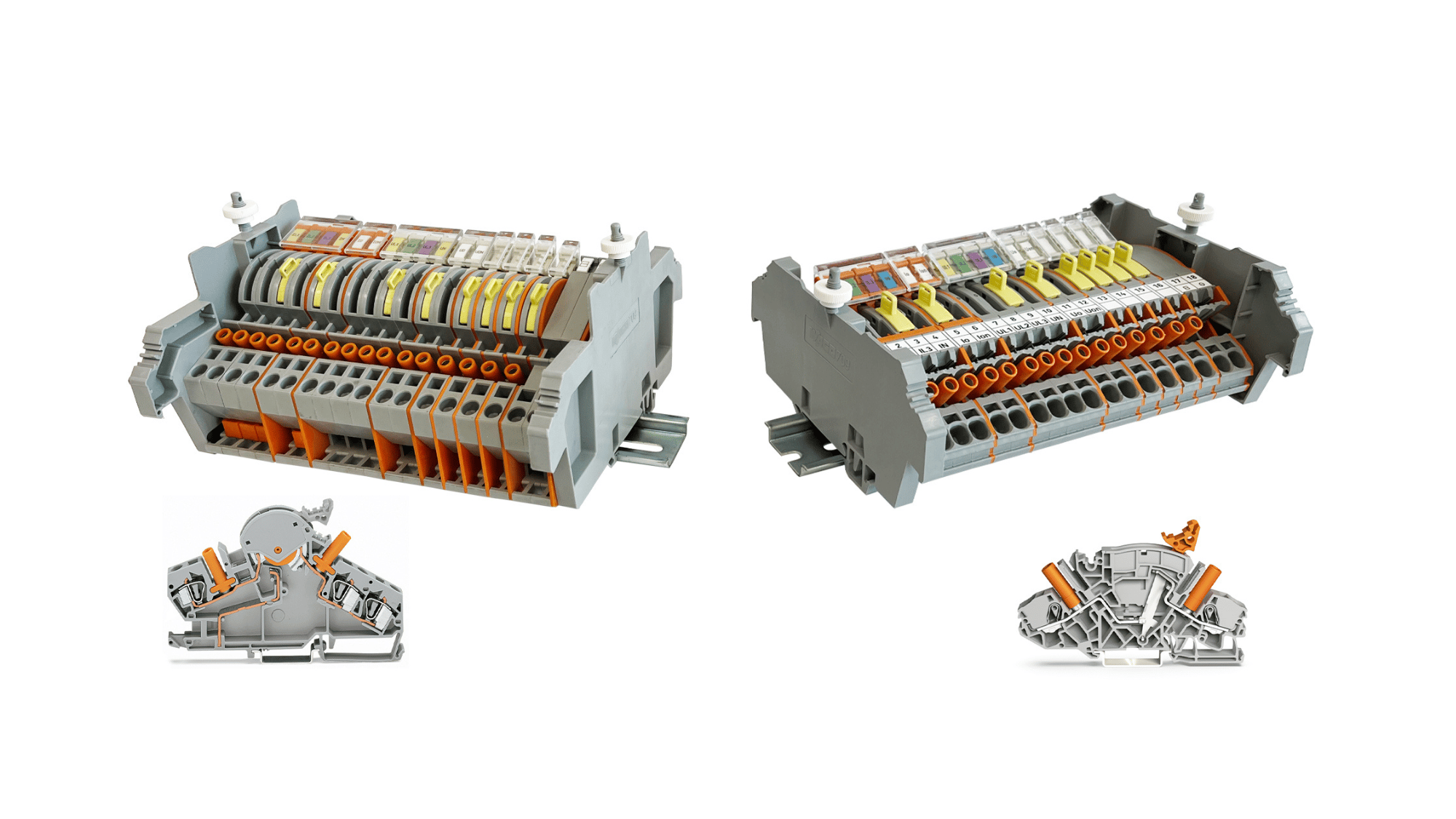

Złączka z serii 282 i Listwa Kontrolna WAGO zbudowana ze złączek z tej serii (lewa strona). Złączka z serii 2007 i Listwa Kontrolna WAGO zbudowana ze złączek z tej serii (prawa strona)

LKW ze złączkami z zaciskiem CAGE CLAMP^® (seria 282)

Zalety LKW ze złączkami pomiarowymi z serii 282-8xx:

możliwość podłączenia 2 przewodów na wyjściu pojedynczej złączki
widoczny opis „TEST” na przełącznikach w położeniu testowym
mostki sąsiadujące dostępne w 2 wariantach kolorystycznych
dostępna wersja złączki rozwierno-zwierna (np. do układów nakładek sygnalizacyjnych)

Dowiedz się więcej

LKW ze złączkami z zaciskiem Push-in CAGE CLAMP^® (seria 2007)

Zalety LKW ze złączkami pomiarowymi z serii 2007-8xxx:

zakres przekrojów podłączanych przewodów 0,5 ... 10 mm2 (bez tulejek)
mniejsze gabaryty w stosunku do złączek z serii 282-8xx
widoczny mostek zwierający przełączniki (dotyczy złączek prądowych 2007-8x21)
możliwość mostkowania torów prądowych wejściowych i wyjściowych złączek mostkami grzebieniowymi (możliwość konfigurowania układu mostka grzebieniowego)
możliwość opisywania listew paskami oznacznikowymi
dostępne wykonania złączek w wersji „eko” z otworami probierczymi bezpośrednio w szynach prądowych złączek (2007-89xx)

Dowiedz się więcej

Pobierz, zamów broszurę

Pobierz publikacje

LKW w praktyce

Dowiedz się jak dobrać LKW do swoich potrzeb, w jaki sposób ją podłączyć.

Konstruowanie torów prądowych z użyciem listew kontrolnych WAGO

W ramach uzupełnienia WAGOExpresu, podczas którego prezentowaliśmy jak listwy kontrolne WAGO (LKW) są wykorzystywane przy instalacji kompensatorów i filtrów aktywnych z oferty firmy ANIRO, w tym filmie pokazujemy miedzy innymi jak działa taka listwa i jak jest skonstruowana.

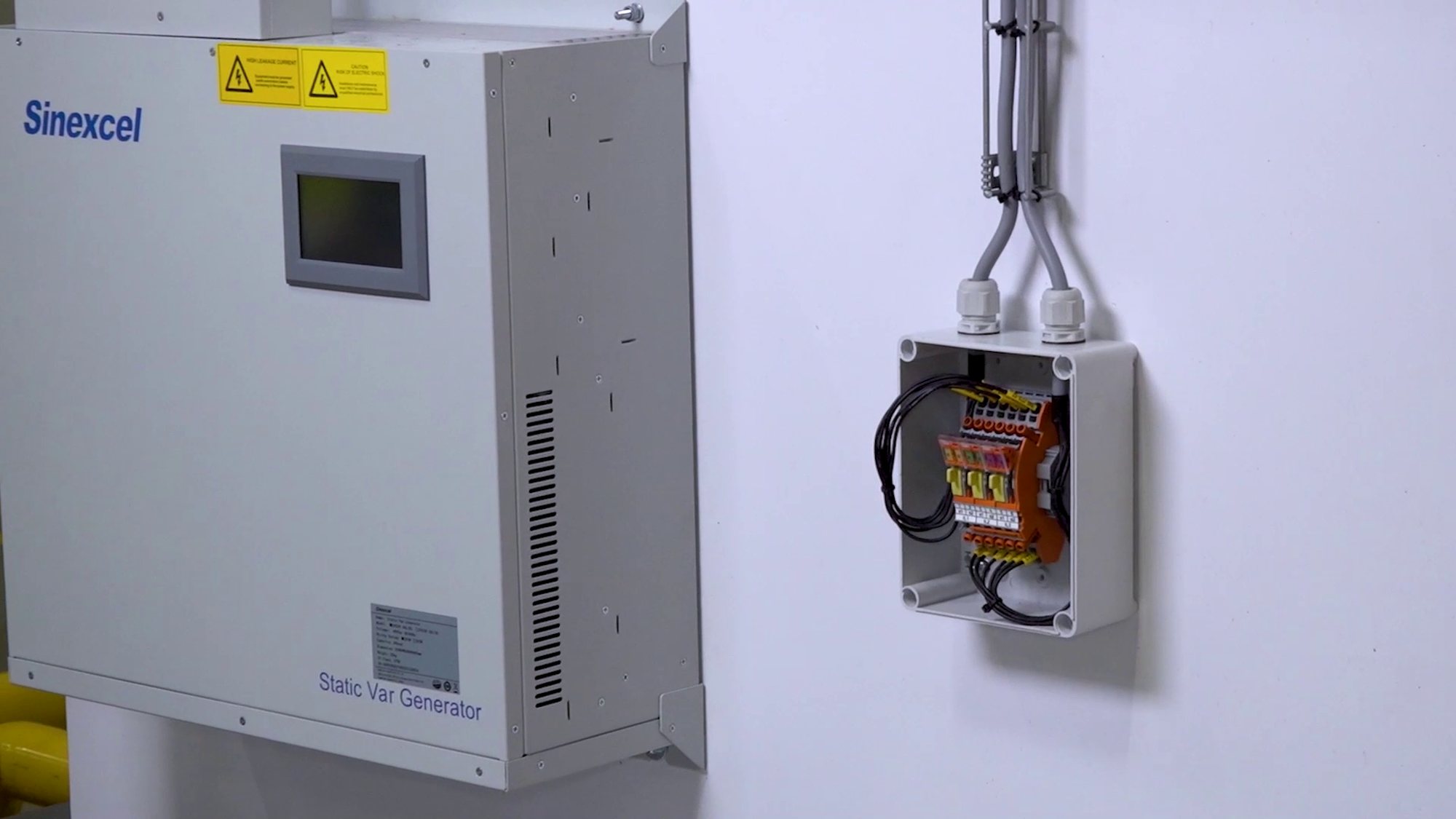

Bezpieczna instalacja i eksploatacja kompensatora mocy biernej z LKW WAGO

Firma ANIRO z Torunia oferuje klientom kompensatory mocy biernej w zestawie z listwą kontrolną WAGO. Zestaw taki trafił do innego naszego klienta – hurtowni elektrycznej Alfa Elektro, który zainstalował kompensator w swojej siedzibie.

Więcej informacji

LKW w instalacjach kompensatorów filtrów aktywnych ANIRO

Podczas jednego z wydań naszego WAGOExpresu prezentujemy wspólny projekt z firmą ANIRO. W ramach którego listwy kontrolne WAGO (LKW) są wykorzystywane przy instalacji kompensatorów aktywnych Sinexcel SVG/ASVG oraz filtrów aktywnych z oferty ANIRO.
