LPW

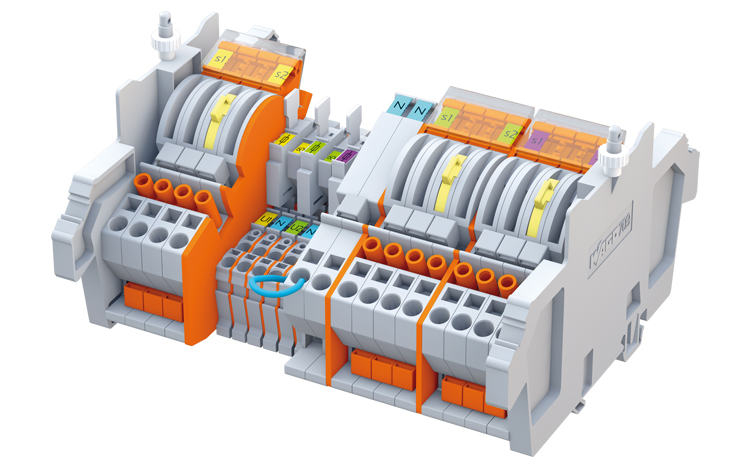

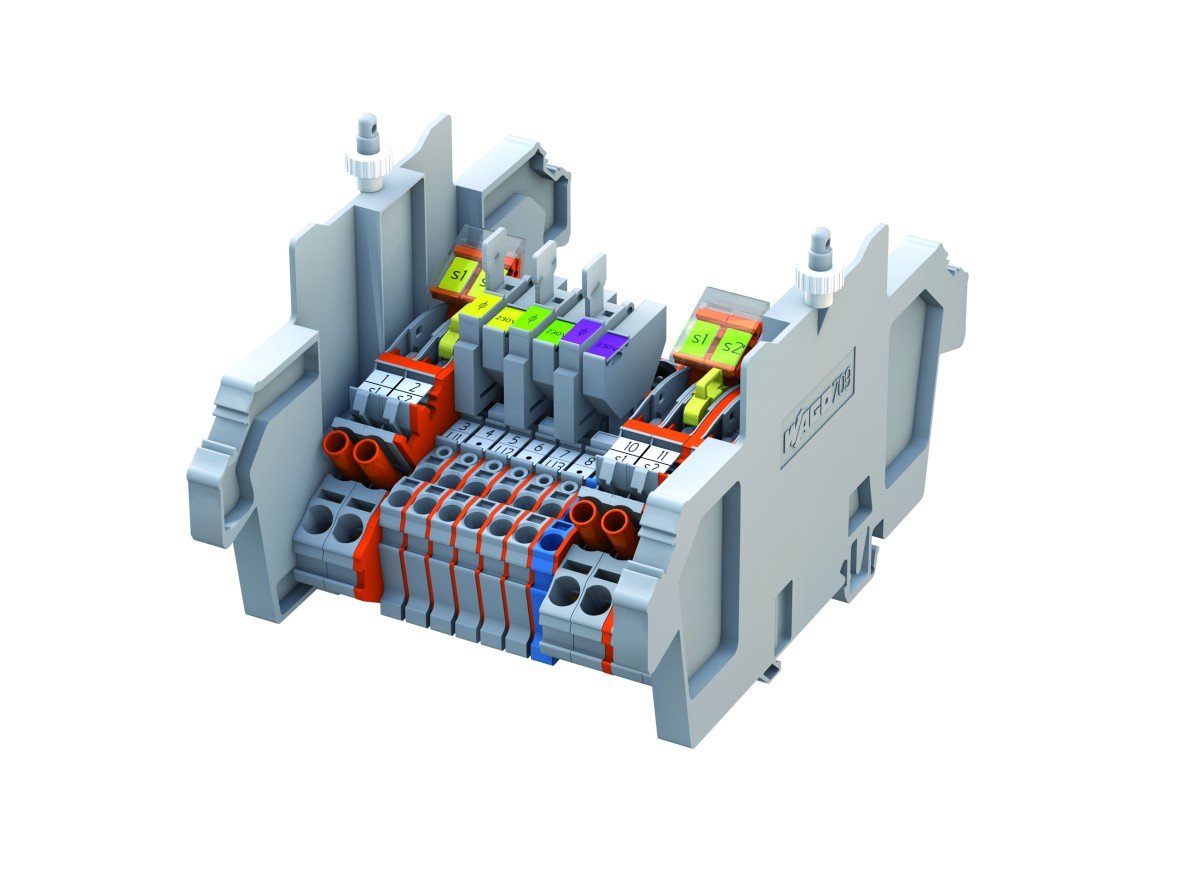

Listwy pomiarowe WAGO z beznarzędziowym zwieraniem toru prądowego i zaciskiem CAGE CLAMP®

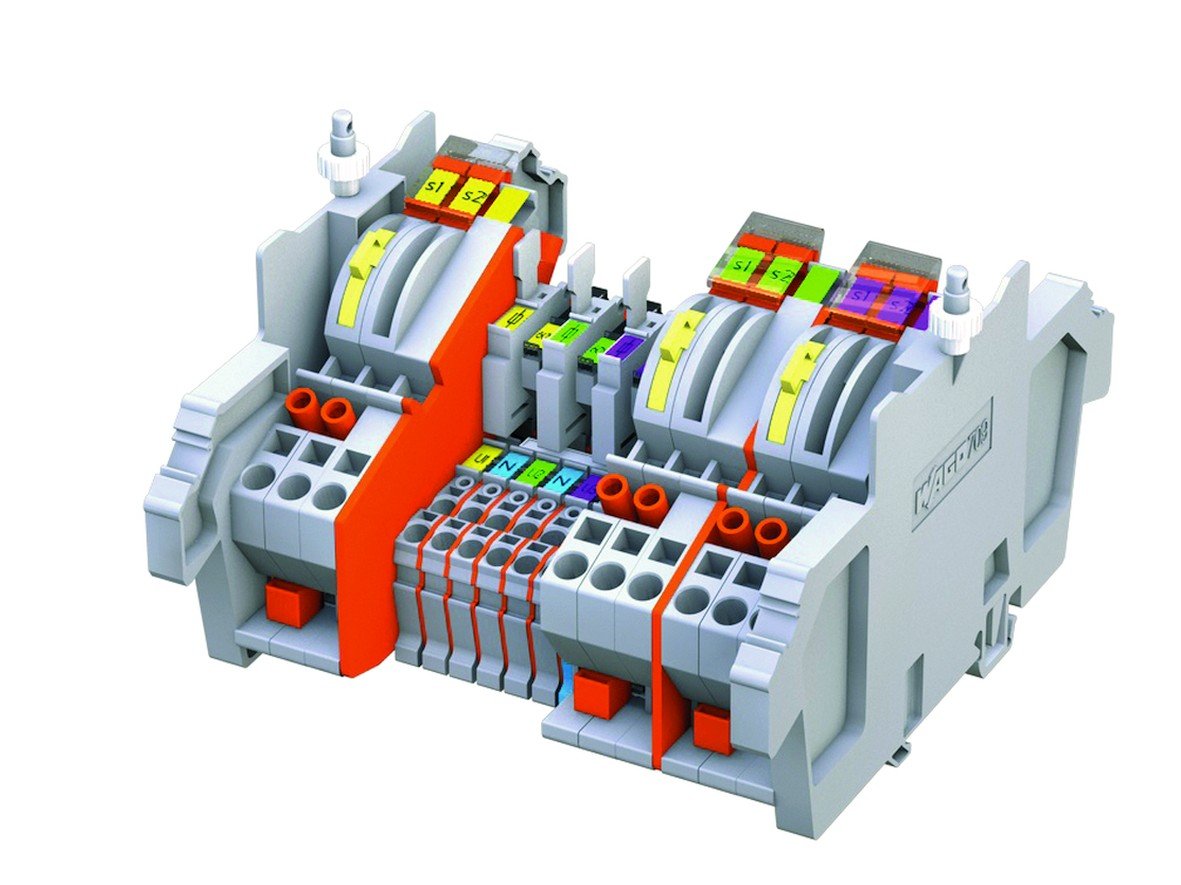

Rodzina listew pomiarowych WAGO z torami prądowymi zbudowanymi na złączkach 282-870 z łącznikiem obrotowym do beznarzędziowego wykonywania operacji łączeniowych.

Zalety

  • Łatwy, pewny i jednoznaczny sposób zwierania strony wtórnej przekładników prądowych

  • Uniwersalność – możliwość realizacji różnych układów pomiarowych

  • Bezpieczeństwo obsługi

  • Niezawodny i prosty sposób łączenia przewodów przy wykorzystaniu zacisku sprężynowego CAGE CLAMP®

  • Wygodny i szybki sposób sprawdzania poprawności wskazań układów pomiarowych

  • Opcjonalne zabezpieczenie torów napięciowych

  • Opcjonalną sygnalizację obecności napięcia „na jasno” we wszystkich torach napięciowych

  • Jednoznaczny, widoczny układ pracy listwy poprzez zastosowanie transparentnej obudowy oraz kolorowych oznaczników



Więcej informacji w dokumentacji

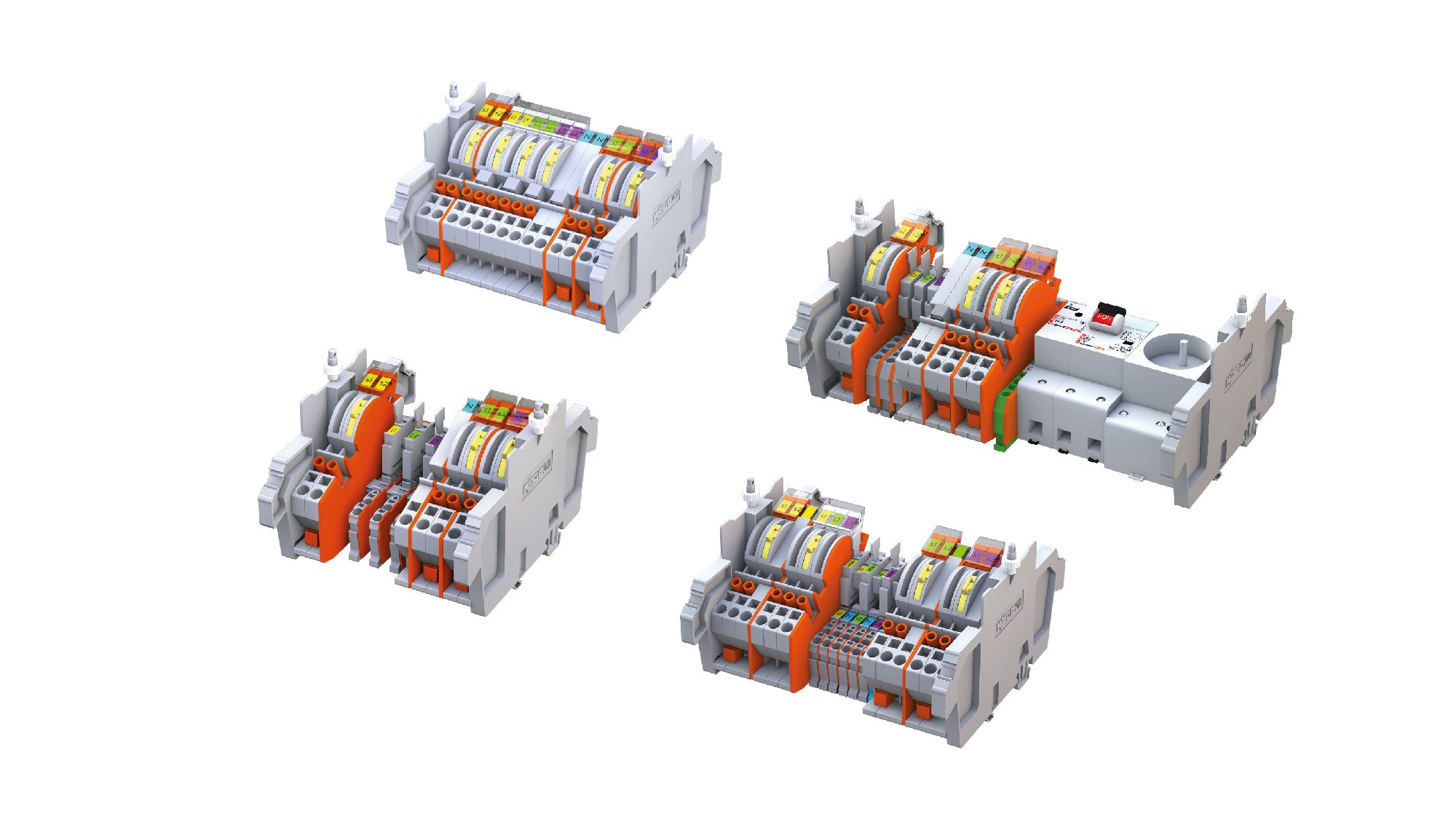

Przegląd wybranych produktów

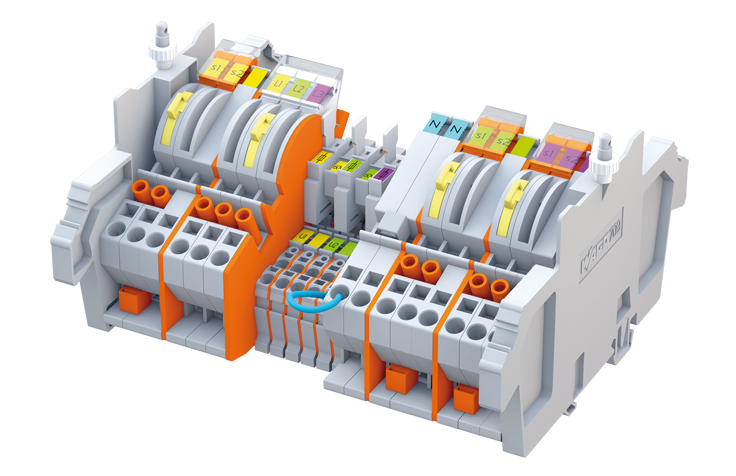

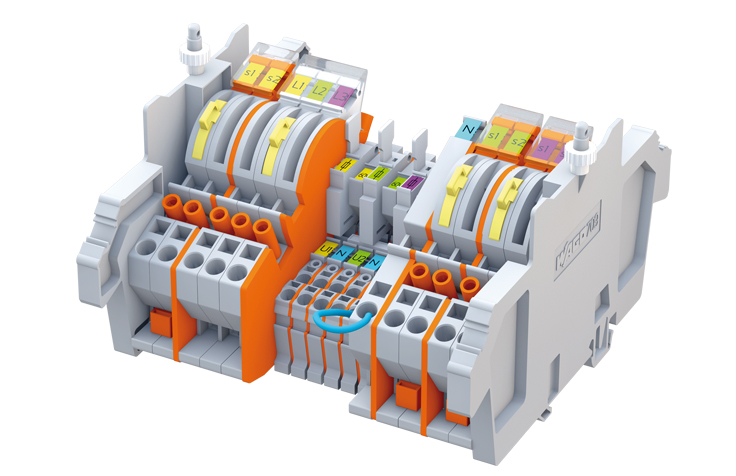

Listwy Pomiarowe WAGO LPW z beznarzędziowym zwieraniem
i zaciskiem CAGE CLAMP® w torze prądowym

847-102
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-103
Listwa 13-torowa

  • 3 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-104
Listwa 16-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-105/230-1000
Listwa 13-torowa,

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-106/230-1000
Listwa 16-torowa

  • 3 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-297/230-1000
Listwa 14-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-328
Listwa 14-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-356/230-1000
Listwa 19-torowa

  • 3 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-436/230-1000
Listwa 16-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-575
Listwa 16-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną pokrywę

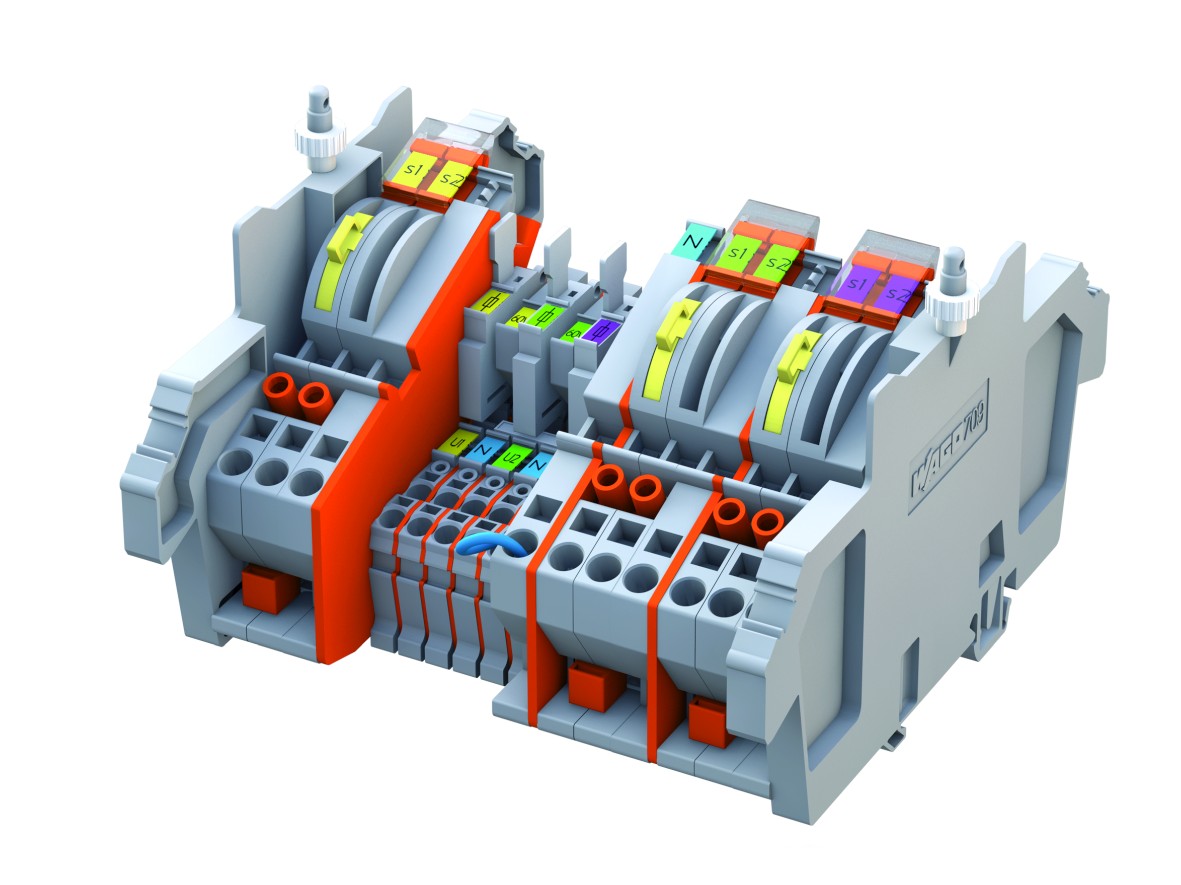

847-586/230-1000
Listwa 16-torowa

  • 3 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-600
Listwa 20-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną pokrywę

847-706
Listwa 17-torowa

  • 3 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami,

  • bez sygnalizacji, bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-713
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-716/230-1000
Listwa 20-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-722
Listwa 21-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-724
Listwa 12-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

847-798
Listwa 12-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami,

  • bez sygnalizacji, z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

847-799
Listwa 18-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami,

  • bez sygnalizacji, z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę.

847-836
Listwa 23-torowa

  • 3 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami,bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

847-837/230-1000
Listwa 20-torowa

  • 3 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

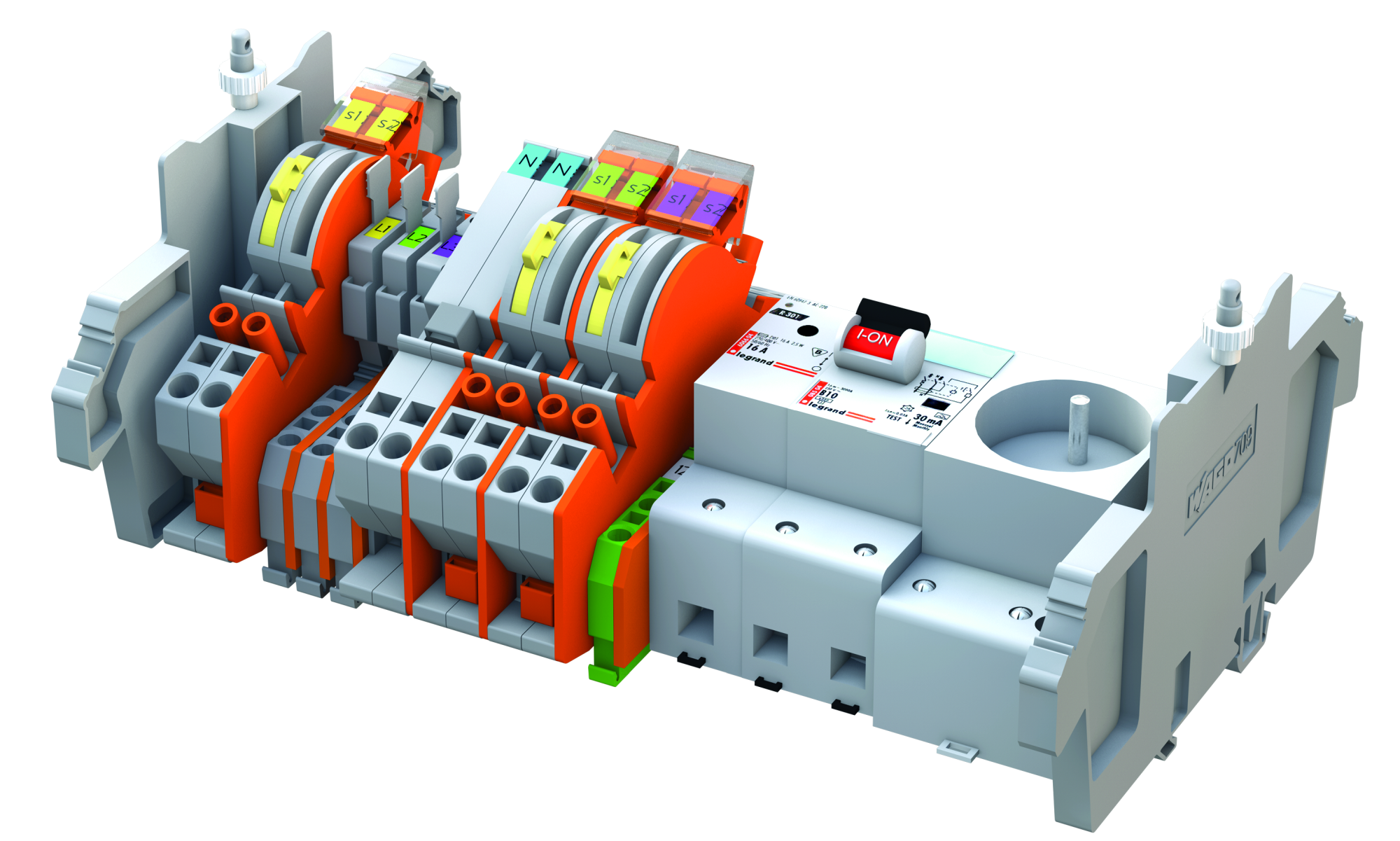

847-847
Listwa 12-torowa

2 złączki prądowe w każdej fazie,
tory napięciowe z zabezpieczeniami, bez sygnalizacji,
z obwodami dodatkowymi,
listwa zawiera transparentną, plombowaną obudowę.

847-962
Listwa 24-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

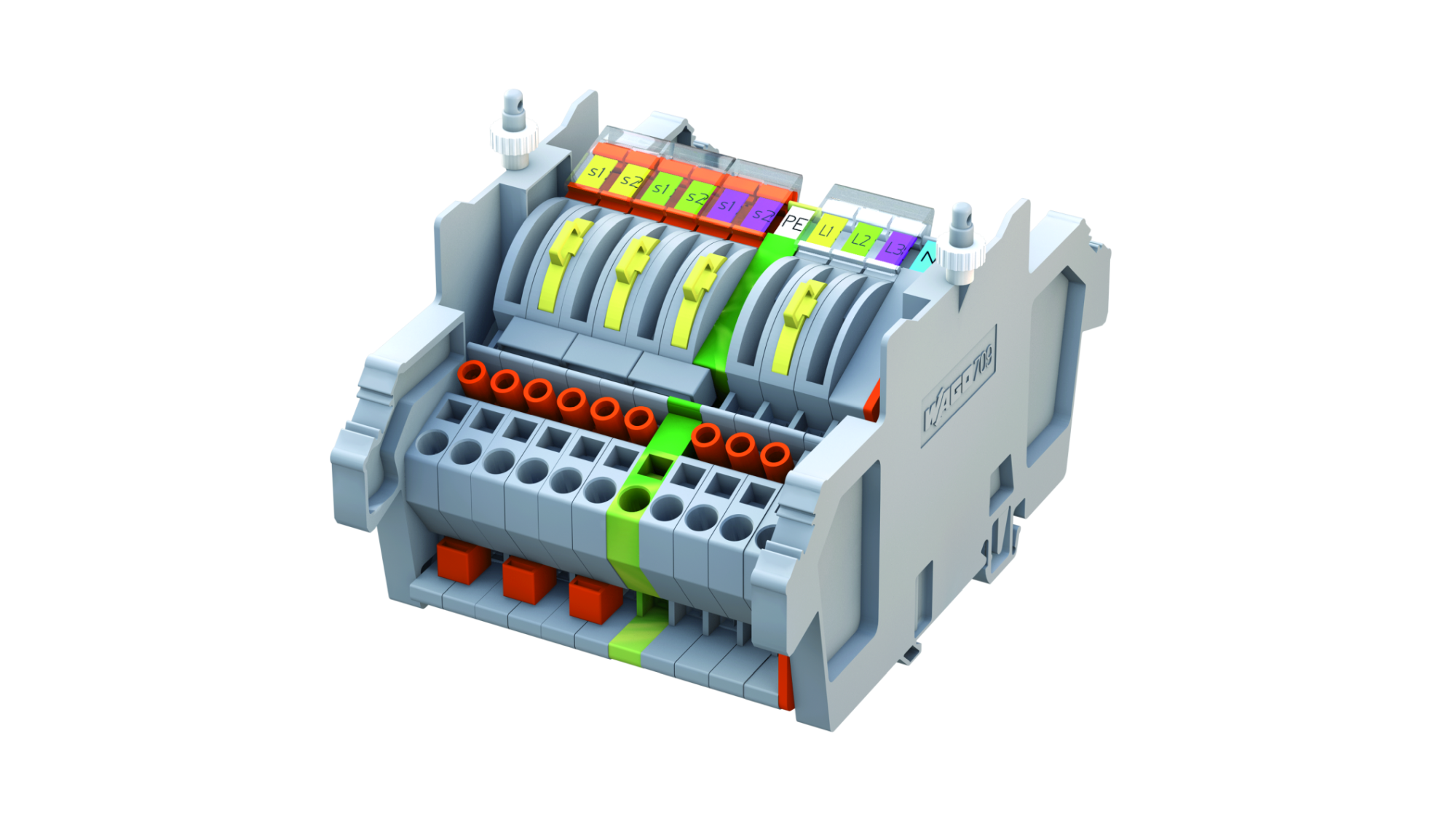

847-997
Listwa 11-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

847-998/230-1000
Listwa 14-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń,z sygnalizacją,

  • z obwodami dodatkowymi,

  • ,listwa zawiera transparentną, plombowaną obudowę.

847-1002
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę.

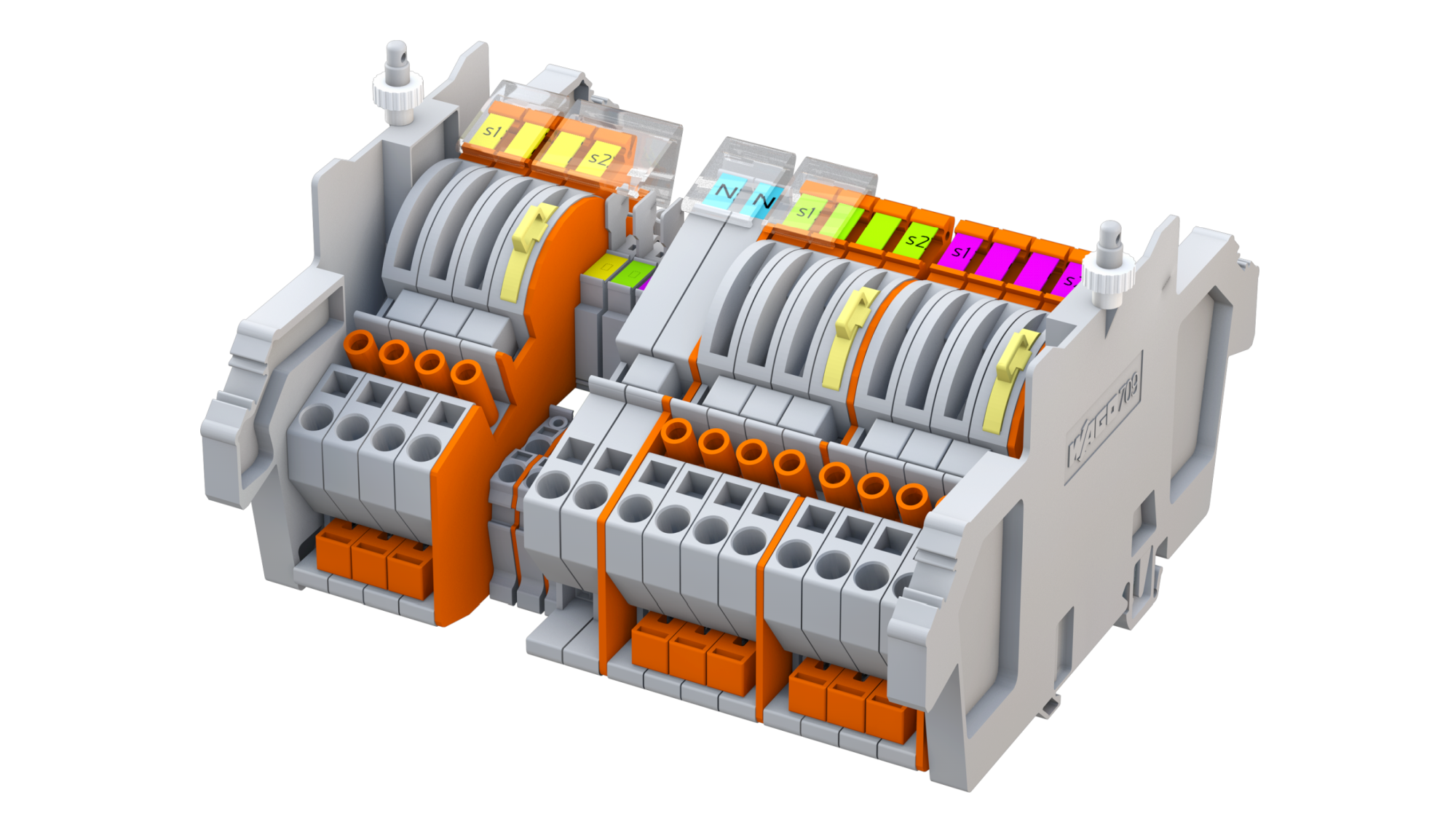

847-1124
Listwa 17-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • bez obwodów dodatkowych, l

  • istwa zawiera transparentną, plombowaną obudowę

Więcej informacji o LPW

Zestawienie LPW oraz dokumentacja

Zestawienie Listew Pomiarowych WAGO z beznarzędziowym zwieraniem i zaciskiem CAGE CLAMP® w torze prądowym

Pobierz zestawienie


Zarejestruj się i pobierz karty katalogowe (PDF) danymi technicznymi oraz schematy wewnętrzne (PDF, DWG, DXF)

Więcej informacji w dokumentacji
