LPW

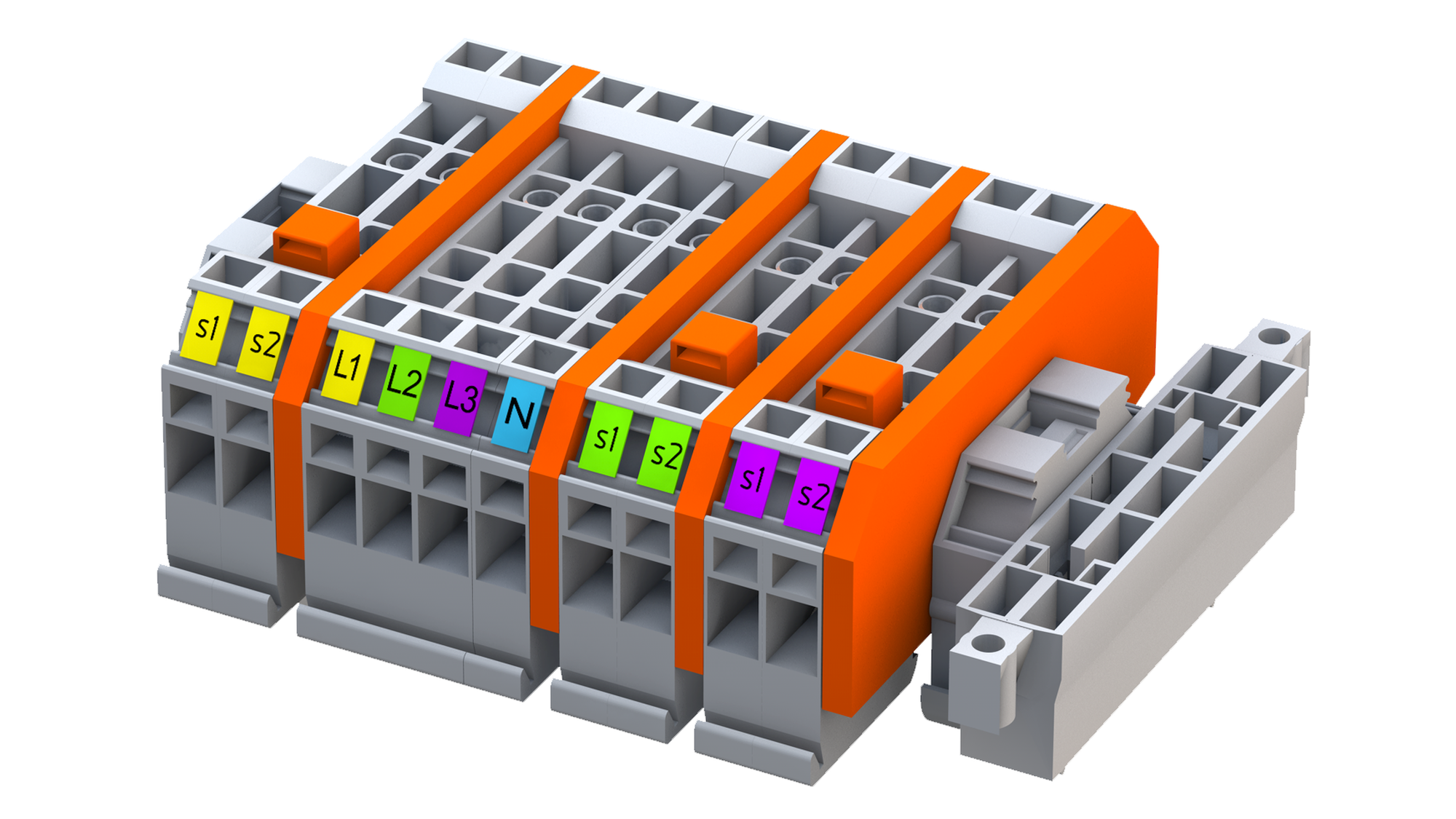

Listwy pomiarowe WAGO ze zwieraniem torów prądowych za pomocą mostków i zaciskiem CAGE CLAMP®

Rodzina listew pomiarowych WAGO z torami prądowymi zbudowanymi na złączkach 282-131(133) z wykonywaniem operacji łączeniowych za pomocą mostków.

Zalety:

  • Łatwy, pewny i jednoznaczny sposób zwierania strony wtórnej przekładników prądowych

  • Uniwersalność – możliwość realizacji różnych układów pomiarowych

  • Bezpieczeństwo obsługi

  • Niezawodny i prosty sposób łączenia przewodów przy wykorzystaniu zacisku sprężynowego

  • Wygodny i szybki sposób sprawdzania poprawności wskazań układów pomiarowych

  • Opcjonalne zabezpieczenie torów napięciowych

  • Opcjonalną sygnalizację obecności napięcia lub przepalenia wkładki bezpiecznikowej we wszystkich torach napięciowych

  • Jednoznaczny, widoczny układ pracy listwy poprzez zastosowanie transparentnej obudowy oraz kolorowych oznaczników



Więcej informacji w dokumentacji

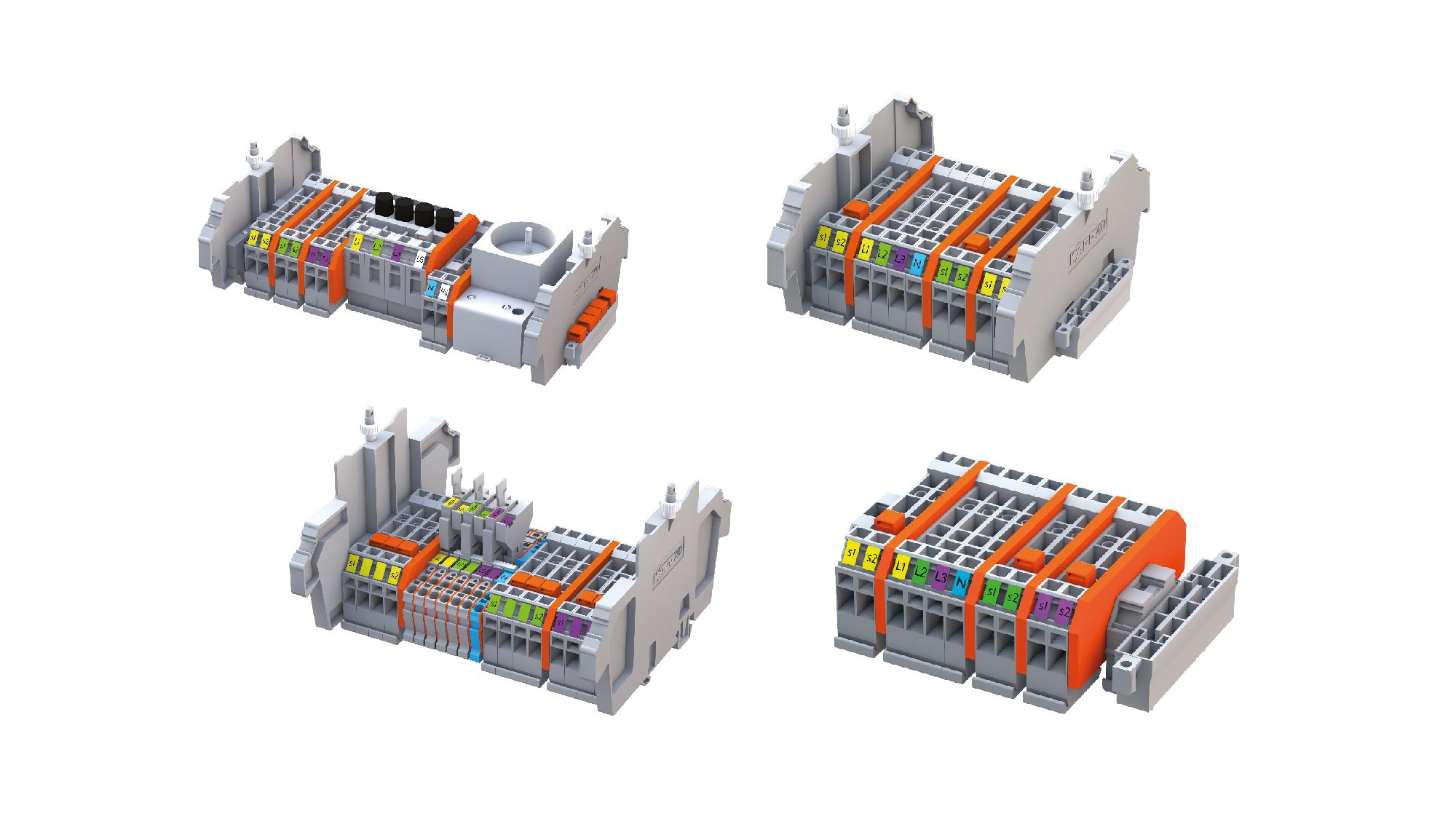

Przegląd wybranych produktów

Listwy pomiarowe WAGO ze zwieraniem torów prądowych za pomocą mostków
i zaciskiem CAGE CLAMP®

847-501
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę.

847-502
Listwa 16-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę.

847-566
Listwa 16-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-567/000-0010
Listwa 16-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę.

847-585
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-639
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych.

847-676/060-1000
Listwa 19-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

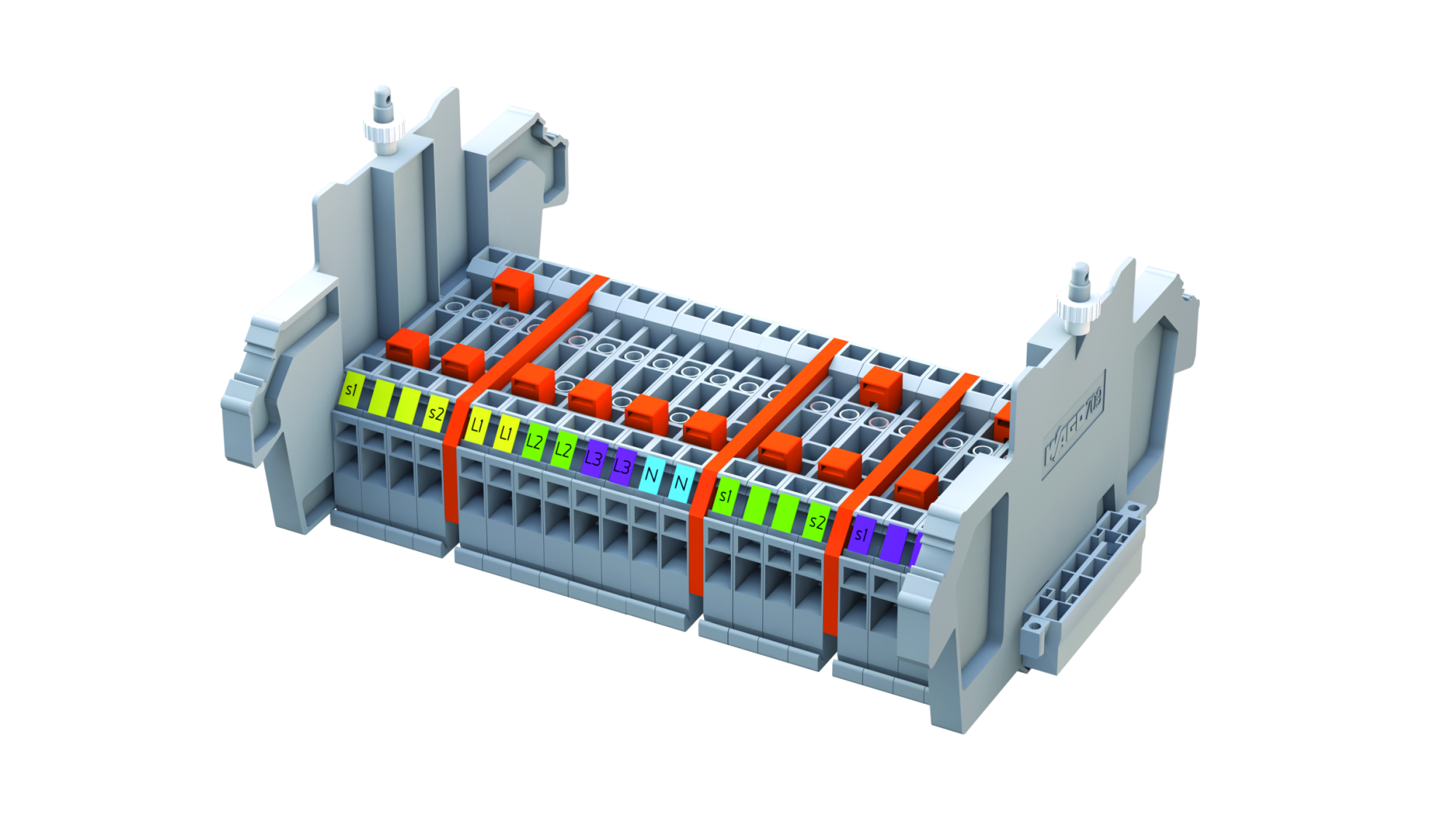

847-705
Listwa 20-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-717
Listwa 18-torowa

4 złączki prądowe w każdej fazie,

tory napięciowe bez zabezpieczeń i sygnalizacji,

bez obwodów dodatkowych,

listwa zawiera transparentną, plombowaną obudowę.

847-752
Listwa 18-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę.

847-767
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-771
Listwa 12-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami,bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

847-1050
Listwa 21-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-1056
Listwa 16-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczemiami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną pokrywę

847-1082
Listwa 16-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczemiami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną pokrywę


847-1125
Listwa 16-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami,

  • bez sygnalizacji, z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

Więcej informacji o LPW

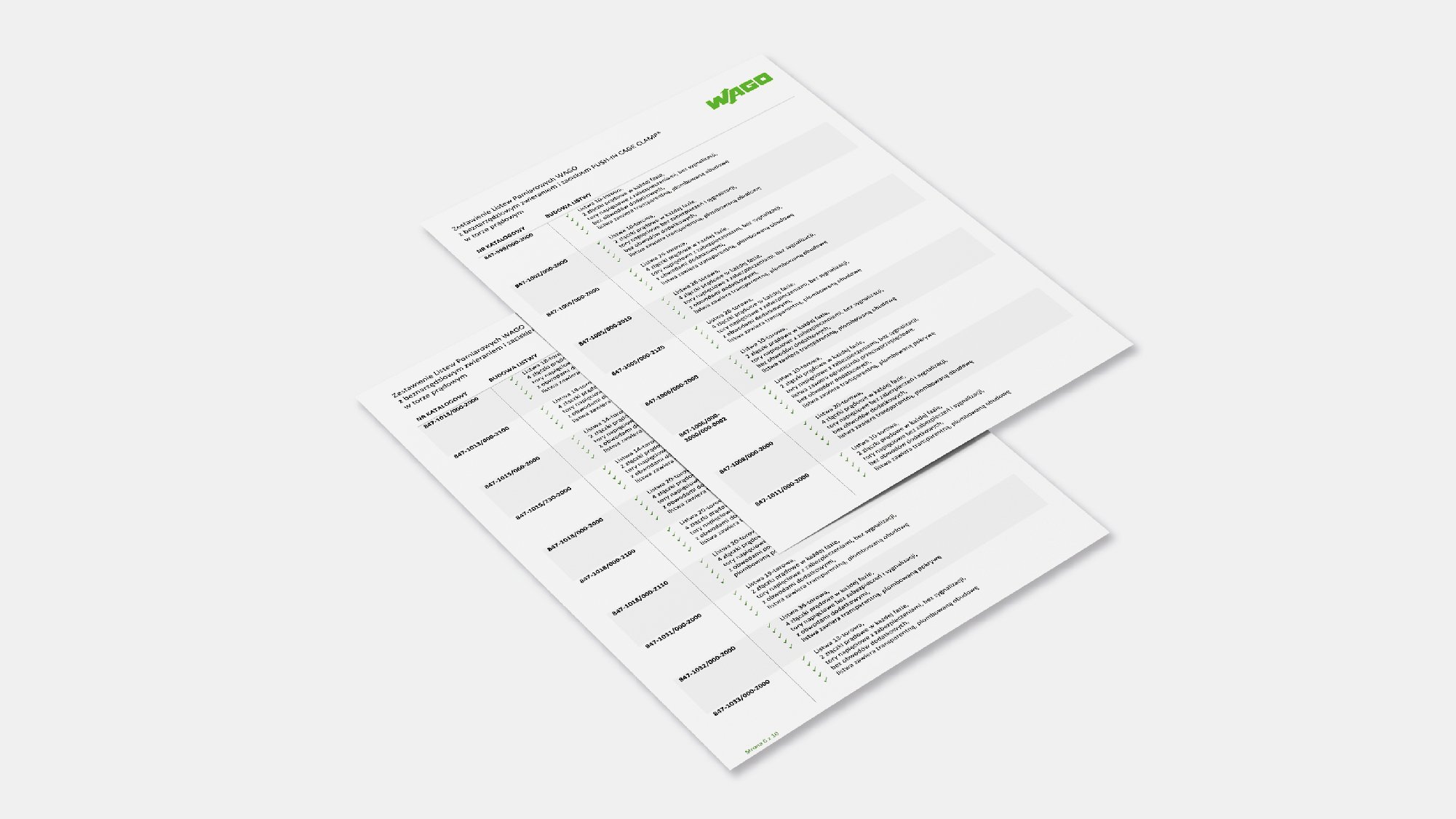

Zestawienie LPW oraz dokumentacja

Zestawienie listew pomiarowych WAGO ze zwieraniem torów prądowych za pomocą mostków i zaciskiem CAGE CLAMP®

Pobierz zestawienie


Zarejestruj się i pobierz karty katalogowe (PDF) danymi technicznymi oraz schematy wewnętrzne (PDF, DWG, DXF)

Pobierz dokumentację
