LPW

Listwy pomiarowe WAGO z beznarzędziowym zwieraniem torów prądowychi zaciskiem Push-in CAGE CLAMP®

Rodzina listew pomiarowych WAGO z torami prądowymi zbudowanymi na złączkach serii 2007 z łącznikiem uchylnym do beznarzędziowego wykonywania operacji łączeniowych.

Zalety:

  • Łatwy, pewny i jednoznaczny sposób zwierania strony wtórnej przekładników prądowych

  • Uniwersalność – możliwość realizacji różnych układów pomiarowych

  • Bezpieczeństwo obsługi

  • Push-in CAGE CLAMP® - niezawodny i prosty sposób łączenia przewodów zacisku sprężynowego

  • Wygodny i szybki sposób sprawdzania poprawności wskazań układów pomiarowych

  • Opcjonalne zabezpieczenie torów napięciowych

  • Opcjonalną sygnalizację obecności napięcia lub przepalenia wkładki bezpiecznikowej we wszystkich torach napięciowych

  • Jednoznaczny, widoczny układ pracy listwy poprzez zastosowanie transparentnej obudowy oraz kolorowych oznaczników



Więcej informacji w dokumentacji

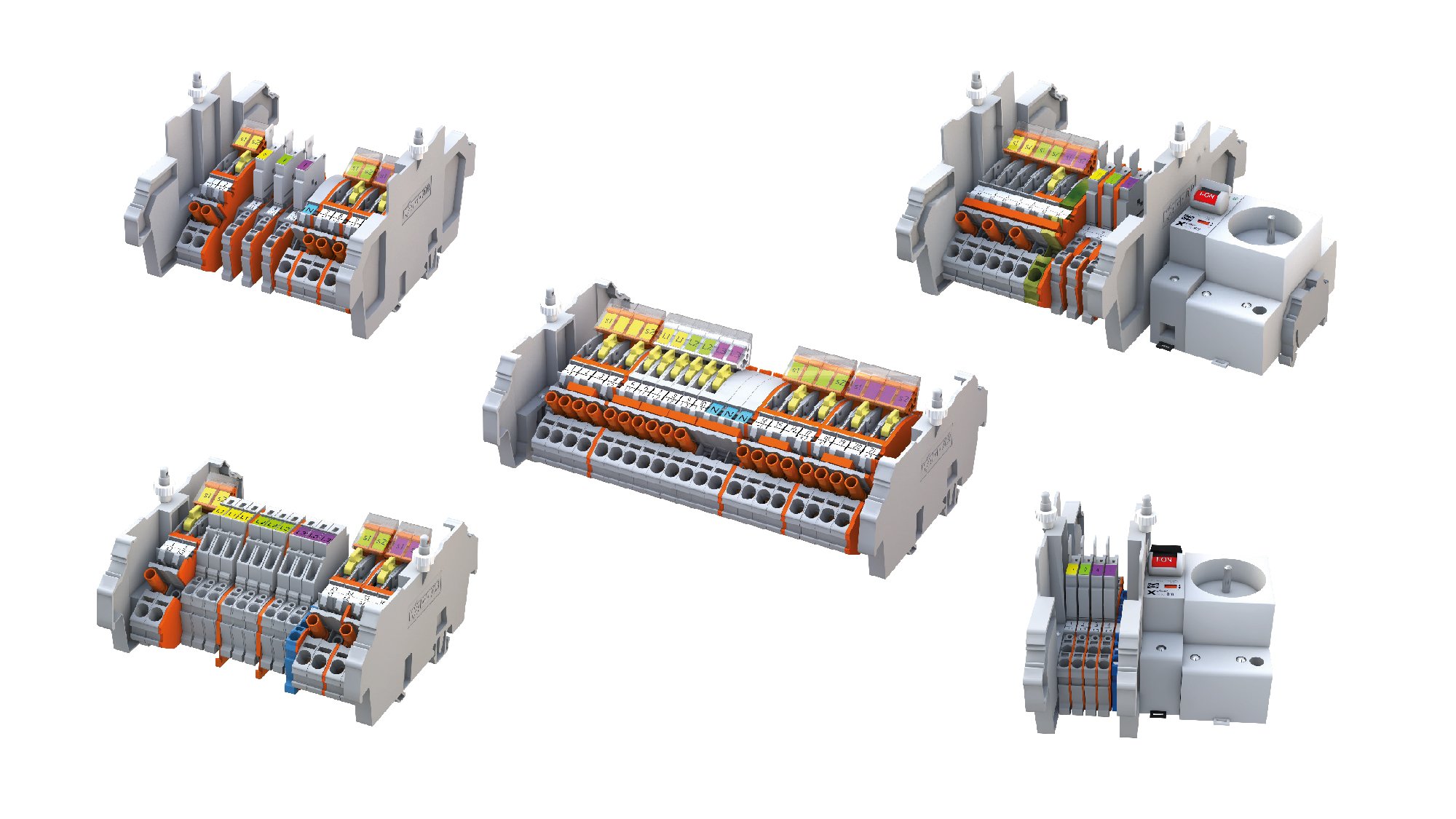

Przegląd wybranych produktów

Listwy pomiarowe WAGO LPW z beznarzędziowym zwieraniem
i zaciskiem PUSH-IN CAGE CLAMP® w torze prądowym

847-102/000-2000
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-104/000-2000
Listwa 16-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-105/060-2000
Listwa 13-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-297/060-2000
Listwa 14-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-328/000-2000
Listwa 14-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-436/060-2000
Listwa 16-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-575/000-2000
Listwa 16-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-600/000-2000
Listwa 20-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną pokrywę

847-713/000-2000
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-716/060-2000
Listwa 20-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami i sygnalizacją,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-722/000-2000
Listwa 21-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-962/000-2000
Listwa 24-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-997/000-2000
Listwa 11-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

847-1002/000-2000
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe bez zabezpieczeń i sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-1005/000-2000
Listwa 26-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami,bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

847-1006/000-2000
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami,bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę


847-1008/000-2000
Listwa 20-torowa

  • 4 złączki prądowe w każdej fazie

  • tory napięciowe bez zabezpieczeń i sygnalizacji

  • bez obwodów dodatkowych

  • listwa zawiera transparentną, plombowaną obudowę

847-1013/000-2000
Listwa 18-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną pokrywę

847-1018/000-2000
Listwa 20-torowa

  • 4 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną pokrywę

847-1039/000-2100
Listwa 18-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

847-1051/000-2100
Listwa 10-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • bez obwodów dodatkowych,

  • listwa zawiera transparentną, plombowaną obudowę

847-1052/000-2100
Listwa 11-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

847-1066/000-2100
Listwa 13-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną pokrywę

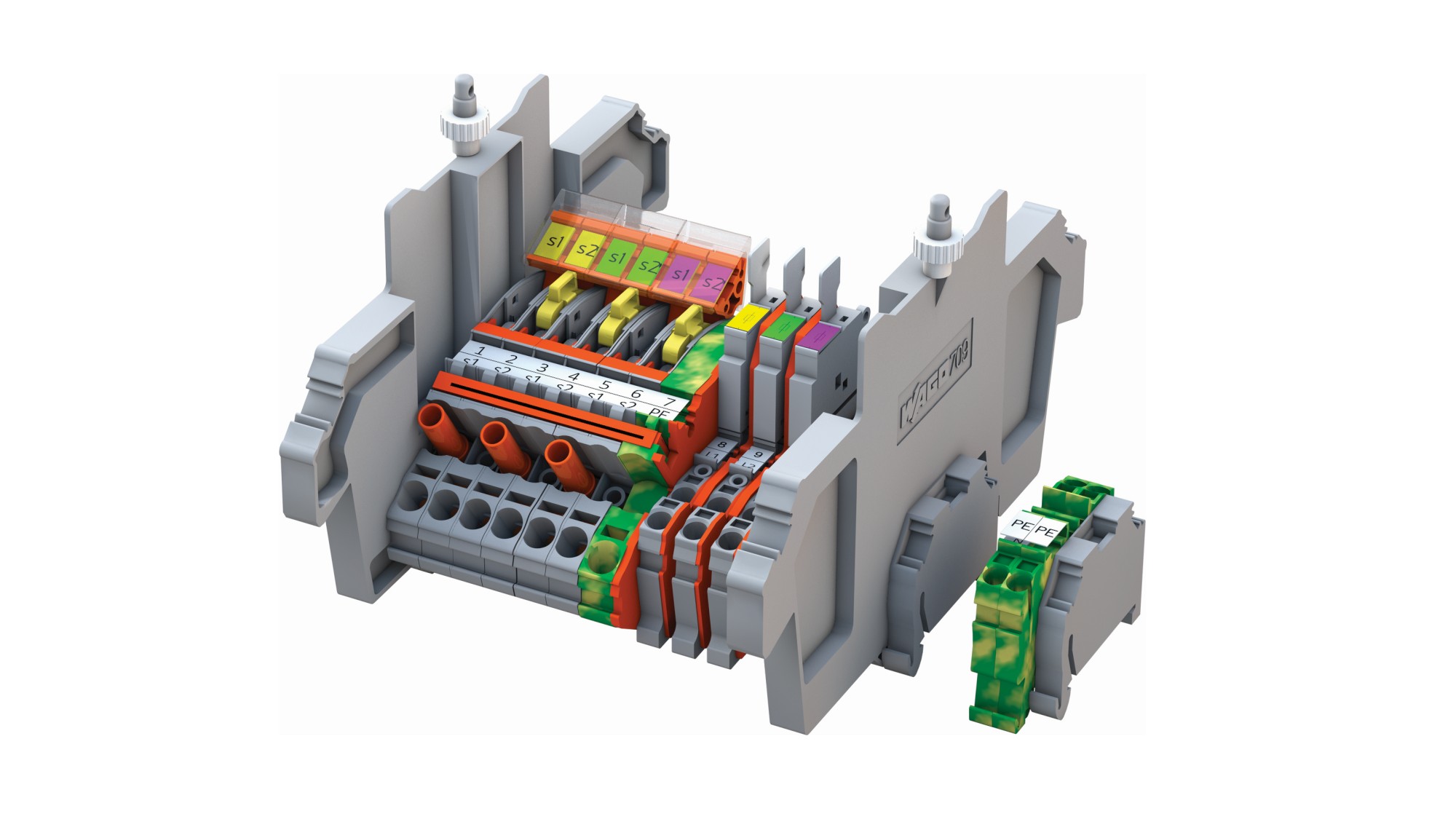

847-1095/000-2180
Listwa 15-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami , bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną pokrywę


847-1106/000-2100
Listwa 13-torowa

  • 2 złączki prądowe w każdej fazie,

  • tory napięciowe z zabezpieczeniami , bez sygnalizacji,

  • z obwodami dodatkowymi,

  • listwa zawiera transparentną, plombowaną obudowę

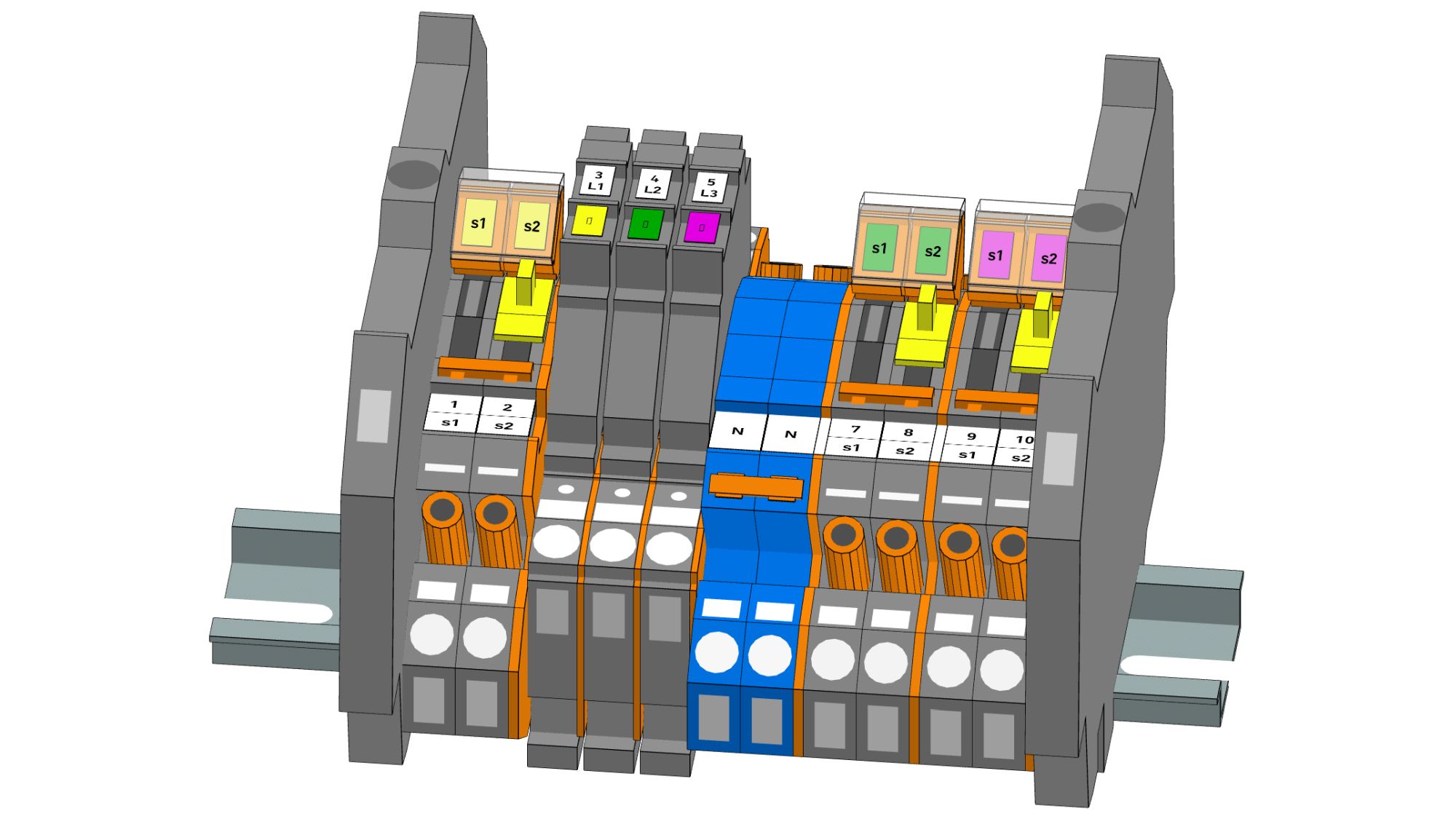

847-1138/000-2000
Listwa 11-torowa

  • 2 złączki prądowe w każdej fazie

  • tory napięciowe z zabezpieczeniami, bez sygnalizacji

  • bez obwodów dodatkowych

  • listwa zawiera transparentną, plombowaną obudowę

Więcej informacji o LPW

Zestawienie LPW oraz dokumentacja

Zestawienie Listew Pomiarowych WAGO z beznarzędziowym zwieraniem i zaciskiem PUSH-IN CAGE CLAMP® w torze prądowym

Zestawienie do pobrania


Zarejestruj się i pobierz karty katalogowe (PDF) danymi technicznymi oraz schematy wewnętrzne (PDF, DWG, DXF)

Pobierz dokumentację
