Jak podłączyć płytę indukcyjną

  • 5/20/2025
  • Wiele domowych urządzeń wymaga podłączenia do sieci elektrycznej w taki sposób, aby w razie potrzeby była możliwość prostego i szybkiego rozłączenia. W najprostszym, 1-fazowym wariancie można wykorzystać połączenie wtykowe z gniazdem 230 V i typową wtyczką. Jednak coraz częściej urządzenia zasilane są 2- lub 3-fazowo, co wymaga znacznie więcej miejsca, którego często brakuje. Rozwiązaniem jest system prefabrykowanej instalacji wtykowej WINSTA®.

    Informacje dotyczące bezpiecznego użytkowania

    UWAGA: należy bezwzględnie przestrzegać zaleceń zawartych w instrukcji obsługi.

    Nieprzestrzeganie grozi uszkodzeniem ciała lub utratą życia!

    • Obsługa wyłącznie przez wykwalifikowany personel!

    • Przekazywać tylko z instrukcją obsługi i informacjami dotyczącymi bezpieczeństwa użytkowania!

    • Montować/instalować wyłącznie w układach nie będących pod napięciem/ obciążeniem!

    • Zawsze podłączać gniazdo WINSTA do kabla, który będzie znajdować się stale pod napięciem (od strony instalacji), a wtyk od strony beznapięciowej (od strony płyty)!

    • Stosować tylko zgodnie z przeznaczeniem!

    • Przestrzegać obowiązujących przepisów/norm/dyrektyw!

    • Nie przekraczać podanych parametrów technicznych!

    • Przestrzegać podanej długości odizolowania żył kabla – 8 mm!

    • Przestrzegać podanej długości poszczególnych żył!

    • Podłączać poszczególne żyły kabla: L1, L2, L3, N i PE do odpowiednich zacisków!

    • Przewody jednodrutowe bądź linkowe zakończone tulejką można wtykać bezpośrednio do odpowiedniego zacisku, bez konieczności stosowania jakiegokolwiek narzędzia!

    • Do otwierania zacisków wtyku i gniazda, w celu montażu przewodów linkowych lub demontażu wszystkich rodzajów przewodów, stosować przyrząd montażowy o nr. kat. 210-719!

    • Przewody wprowadzać aż do wyczuwalnego oporu!

    • W celu zabezpieczenia połączenia gniazdo-wtyk przed niezamierzonym rozłączeniem, zastosować zaczep ryglujący!

    • Nie stosować uszkodzonych/zabrudzonych komponentów!

    • Stosować wyłącznie oryginalne akcesoria!

    • Stosować wyłącznie w obudowach zapewniających wymaganą szczelność!

    • Stosować tylko z kablami miedzianymi!


    Podłączenie wtyków i gniazd WINSTA® jest niezwykle łatwe. Wszystkie złączki WINSTA® bazują na połączeniu sprężynowym Push-in CAGE CLAMP® – które zapewnia trwałe, szybkie i bezpieczne przyłączenie przewodów. Do gniazd i wtyków WINSTA® można podłączyć całą gamę przewodów od 0,5 do 4 mm2, zarówno jednodrutowych, jak i wielodrutowych czy linkowych. Te ostatnie mogą, ale nie muszą być zakończone tulejką. Komponenty WINSTA® nadaję się podłączenia każdego typu urządzenia o prądzie znamionowym do 25 A.

    Instrukcja obsługi

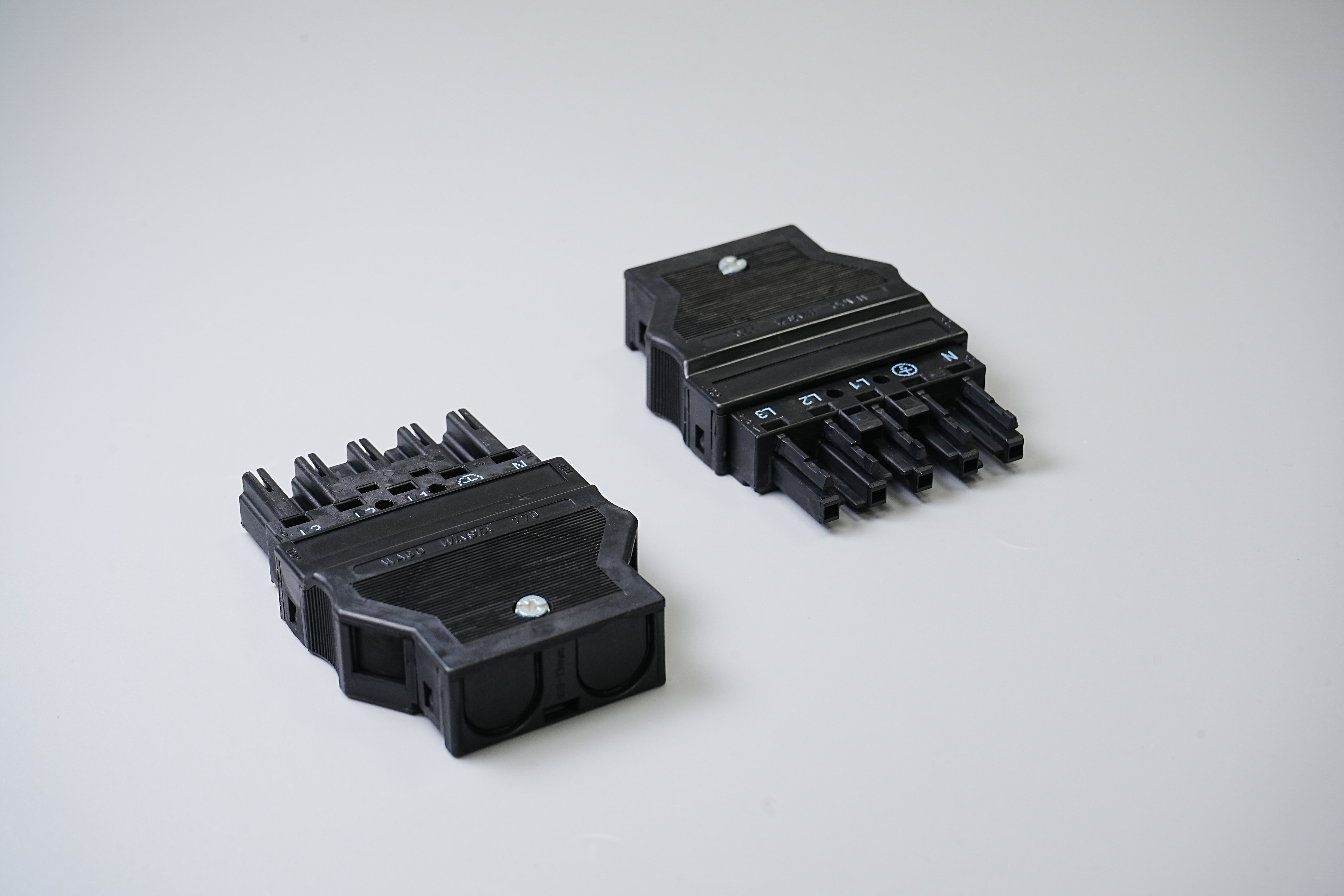

    W opisywanym przypadku wykorzystujemy złącza 3-fazowe z dwoma zaciskami pod każdy biegun, dzięki temu możemy przyłączyć każdy typ kuchenki, zarówno 1-,2- czy 3-fazowej.

    Jak podłączać przewody do WINSTA®

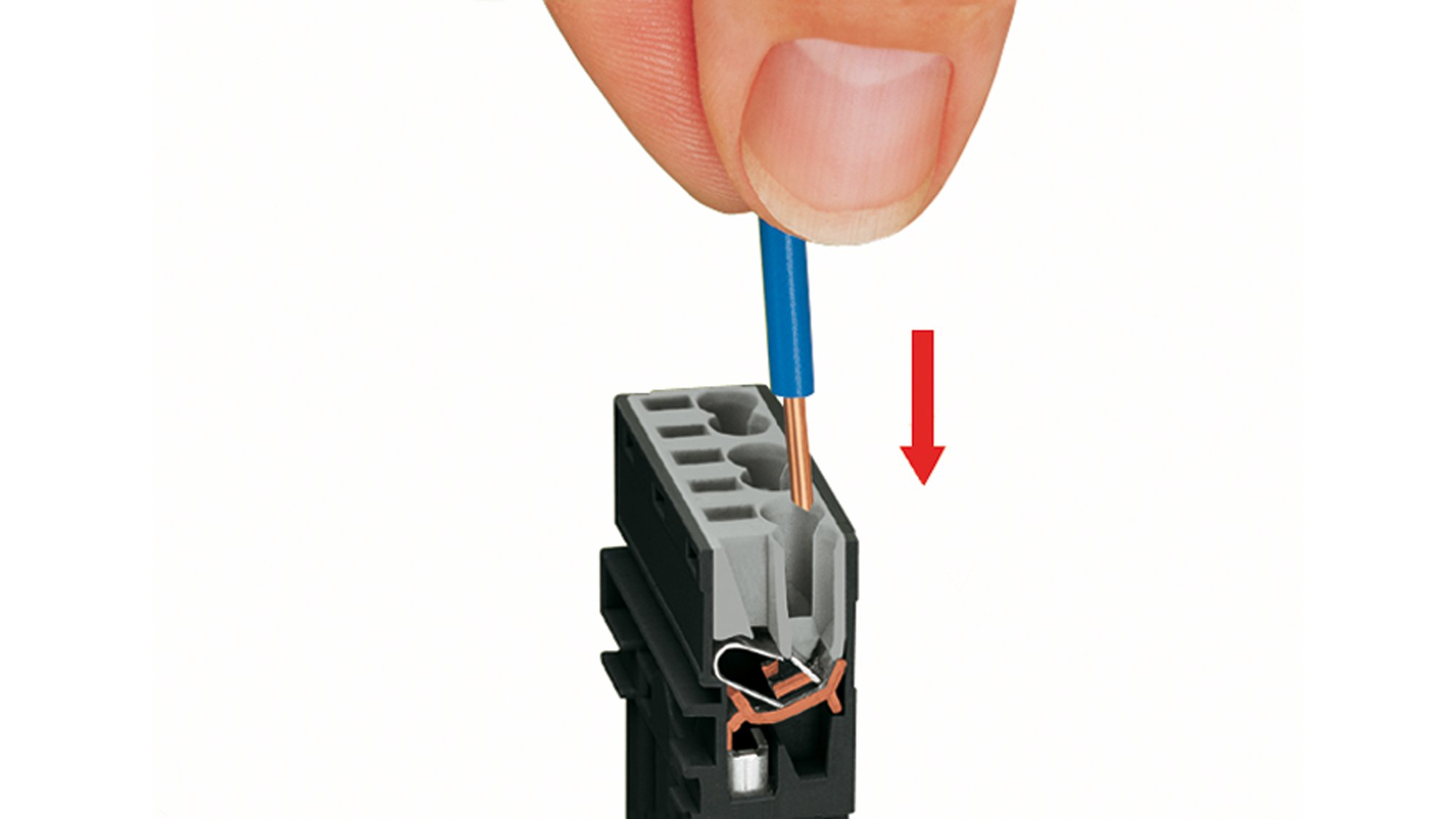

    Odizolowany przewód jednodrutowy wetknąć do oporu.

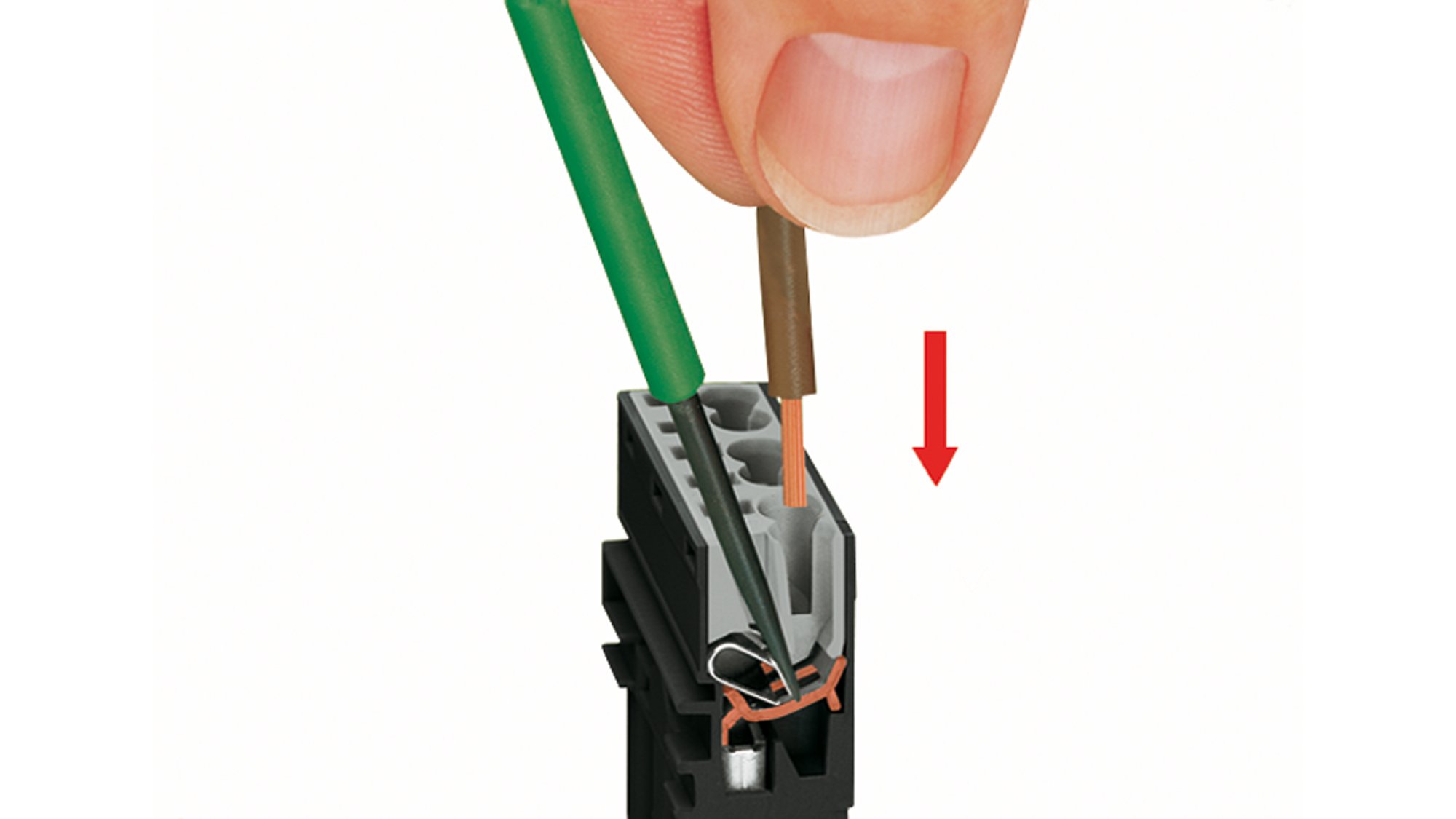

    W celu podłączenia przewodów linkowych, otworzyć sprężynę zaciskową przyrządem montażowym o szerokości klingi 2,5 mm, po czym wprowadzić odizolowany przewód aż do ogranicznika.

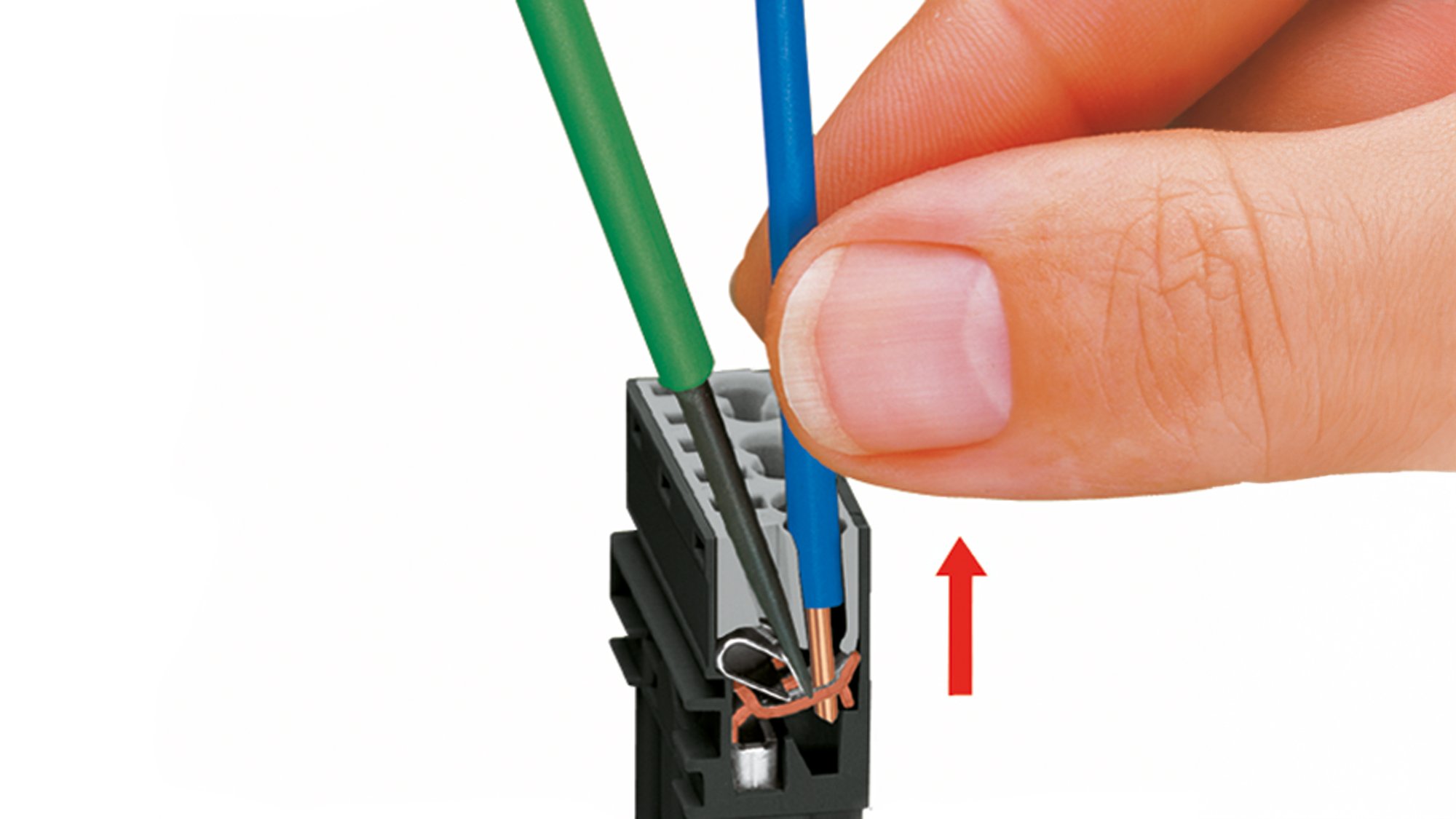

    W celu demontażu przewodu otworzyć zacisk śrubokrętem (szerokość klingi 2,5 mm) i wyciągnąć przewód.

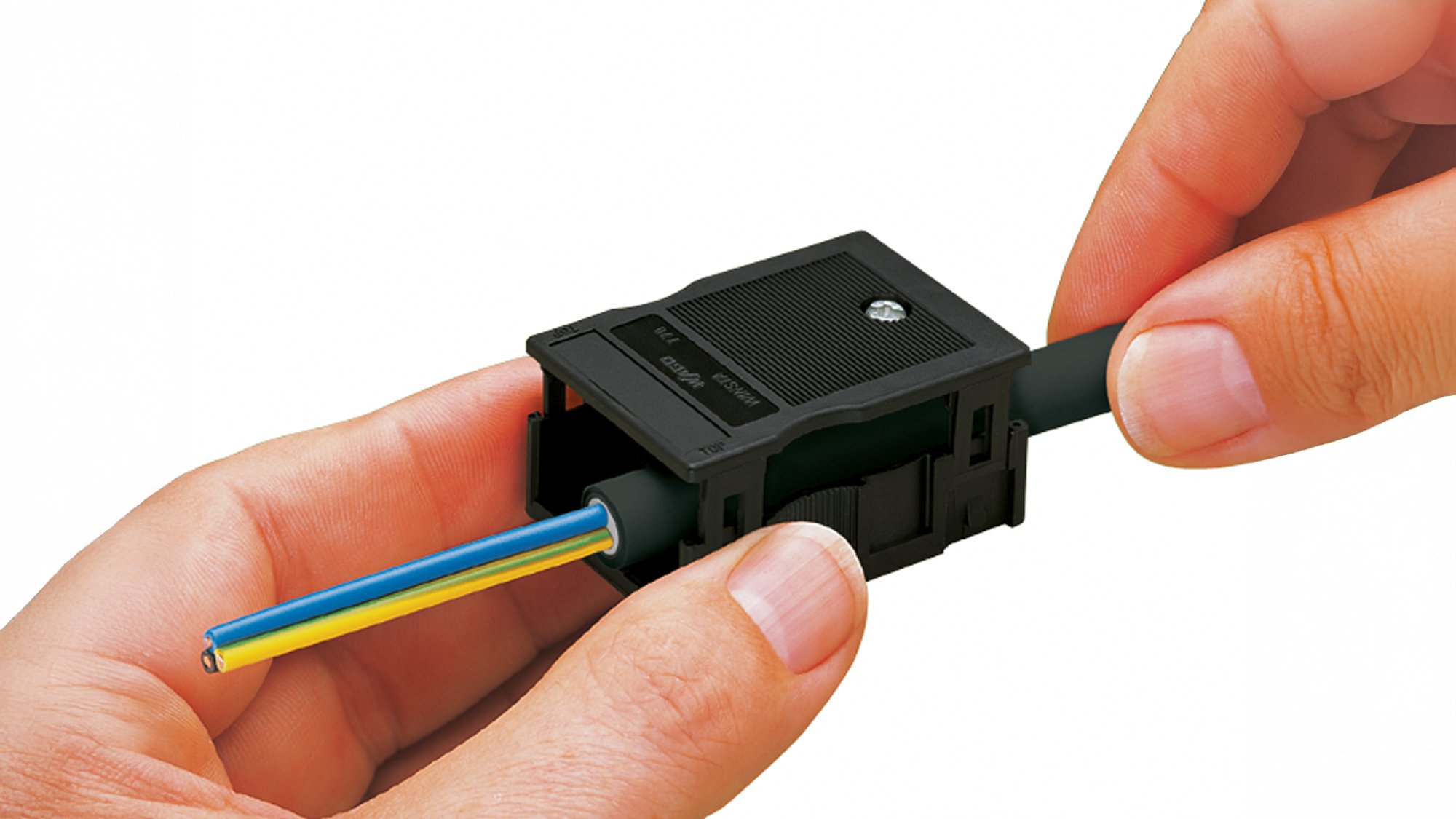

    Przed przystąpieniem do podłączania przewodu zaleca się przeciągnąć go przez rozwartą obudowę odciążającą przewody. Element odciążający przewody można również założyć później

    • Docinamy przewód na określoną długość, przy czym żyła PE (żółto-zieloną) powinna być dłuższa od pozostałych o około 9 mm.

    • Ściągamy izolację z przewodu na długość około 6 cm, tak aby nie uszkodzić izolacji żył.

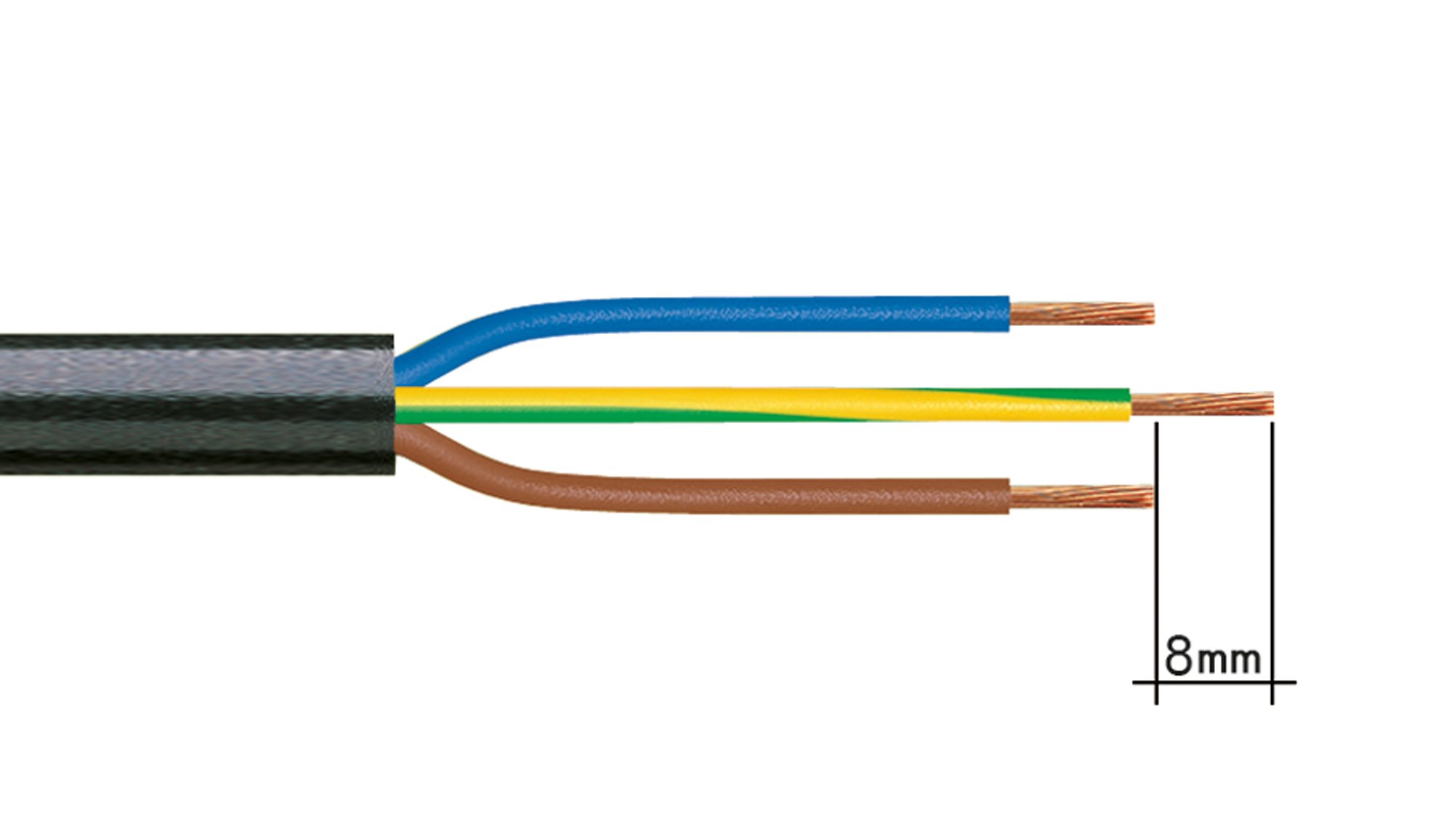

    • Ściągamy izolacje z żył przewodów na długość około 8 mm.

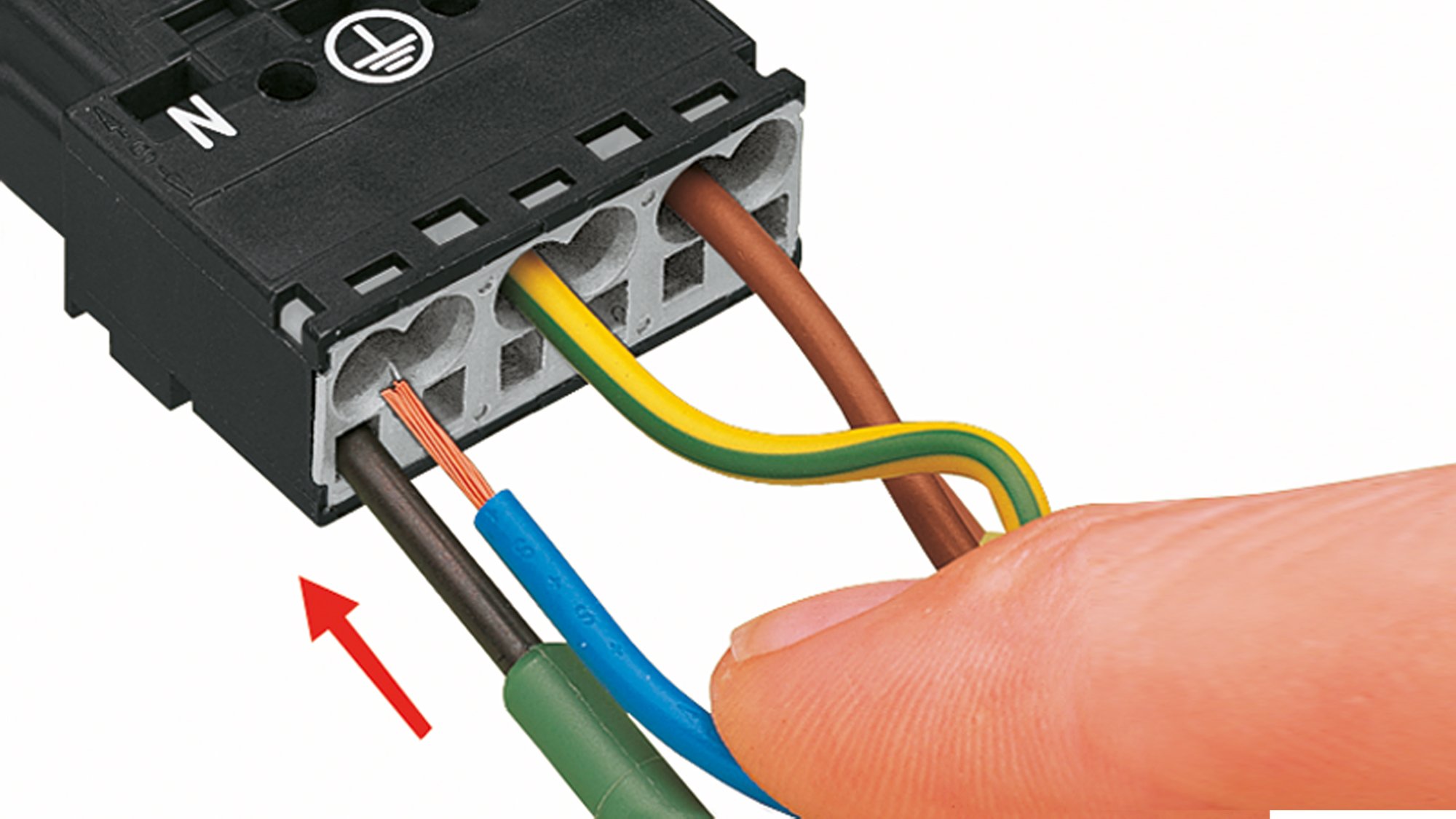

    Wprowadzamy żyły przewodu pod zaciski zgodnie z oznaczeniami na wtyku.

    Dla podłączenia 3-fazowego:

    • PE – żyła żółto-zielona

    • N – niebieska

    • L1 – brązowa

    • L2 – czarna

    • L3 – szara


    W celu podłączenia przewodów linkowych, otworzyć sprężynę zaciskową przyrządem montażowym o szerokości klingi 2,5 mm, po czym wprowadzić odizolowany przewód aż do ogranicznika.

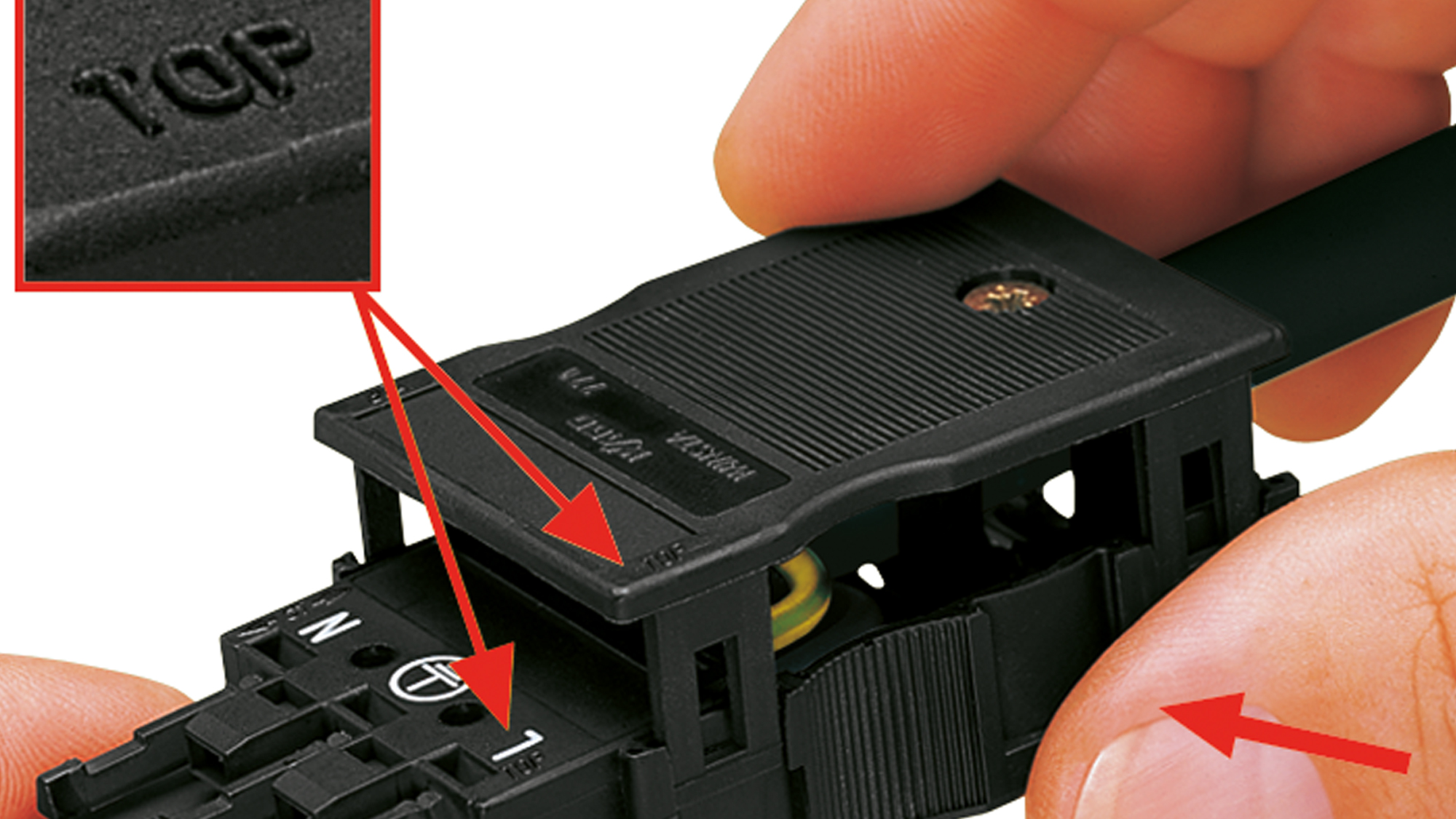

    Obudowę odciążającą przewody nasunąć na wtyk/gniazdo. Należy zwrócić uwagę na napis „TOP”.

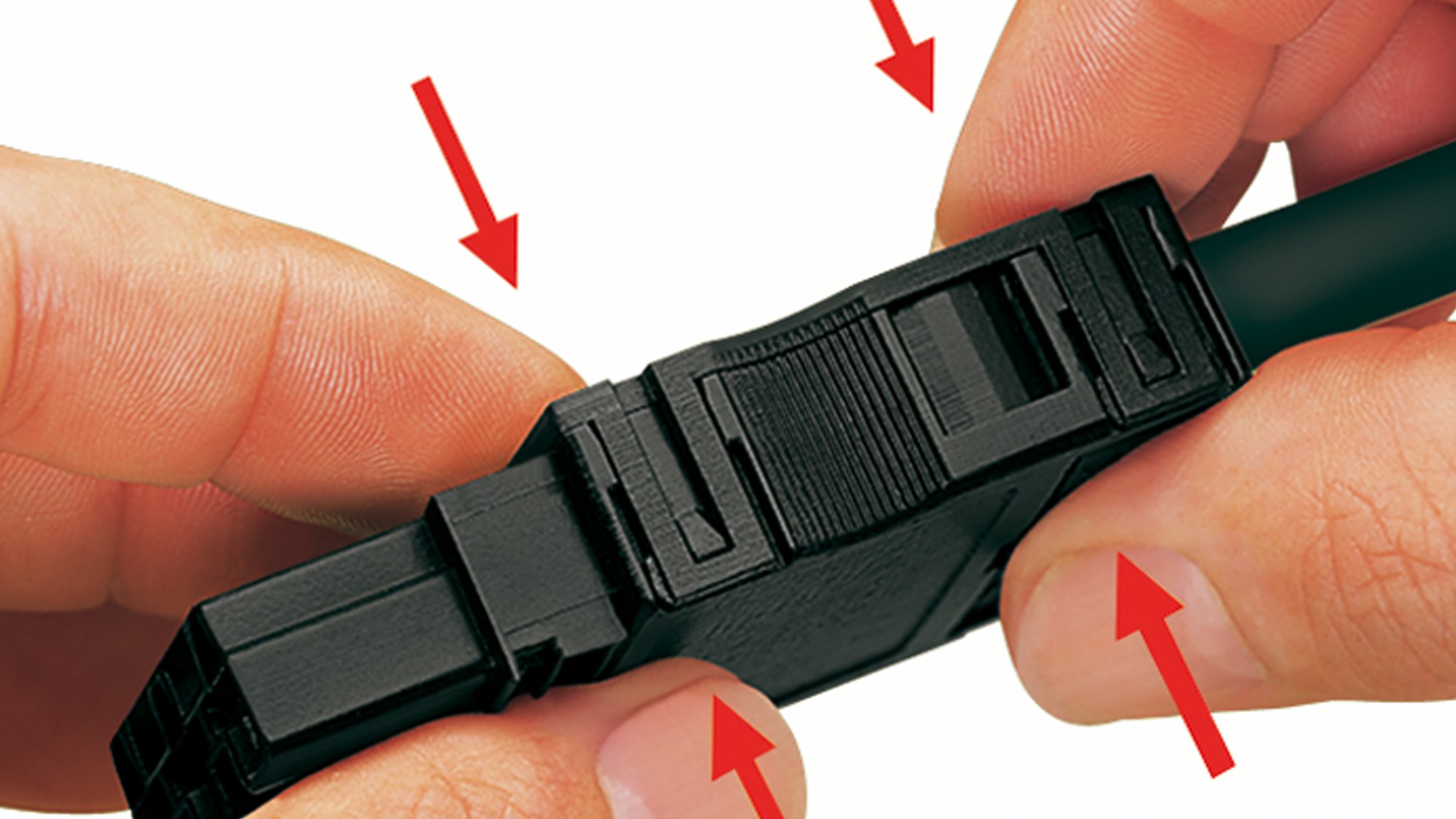

    Ścisnąć obudowę aż do zatrzaśnięcia.

    Zobacz jak to zrobić

    Obejrzyj film prezentujący podłączenie kuchenki elektrycznej.
