Złączki SMD do PCB

Najmniejsza złączka WAGO o wysokości zaledwie 2,7 mm jest idealnym rozwiązaniem szczególnie do niewielkich modułów LED. Zakres przekrojów przewodów jednodrutowych do 0,5 mm²; seria 2059 umożliwia montaż wszystkich przewodów na niewielkiej przestrzeni. Elementy łączeniowe ułatwiają grupowanie modułów SMD.

Zalety:

• kompaktowa budowa i niewielka wysokość – zaledwie 2,7 mm

• montaż wtykowy przewodów jednodrutowych, bez użycia narzędzi

• przekroje przewodów jednodrutowych: 26 … 20 AWG (0,14 … 0,5 mm²)

• łatwy demontaż przewodów przyrządem montażowym

• możliwość tworzenia dowolnej liczby biegunów poprzez grupowanie wersji 1-, 2- oraz 3-biegunowych bez utraty rastra – redukcja liczby wersji złączek wykorzystywanych w produkcji

• raster 3 mm

• dostawa w opakowaniu „tape and reel” do automatycznego montażu w procesie SMT

Seria 2060 jest uniwersalnym rozwiązaniem do podłączania modułów LED. Dzięki zintegrowanym przyciskom i zakresowi podłączanych przewodów jednodrutowych i linkowych od AWG 24 do AWG 18 (0,2 … 0,75 mm²) oferuje dużą swobodę podczas realizacji ręcznego i automatycznego oprzewodowania. Elementy łączeniowe ułatwiają grupowanie modułów SMD.

Zalety:

• redukcja cieni dzięki niewielkiej wysokości złączek (tylko 4,5 mm) oraz białej obudowie

• montaż wtykowy przewodów jednodrutowych, bez użycia narzędzi

• łatwy demontaż przewodów przyrządami montażowymi

• możliwość tworzenia dowolnej liczby biegunów poprzez grupowanie wersji 1-, 2- oraz 3-biegunowych bez utraty rastra – redukcja liczby wersji złączek wykorzystywanych w produkcji

• dostępne w rozmiarach rastra 4 mm oraz 8 mm (do wyższych napięć znamionowych)

• dostawa w opakowaniu „tape and reel” do automatycznego montażu w procesie SMT

• dostępne także warianty THR

Złączki do PCB z serii 2061 o zakresie podłączanych przewodów jednodrutowych i linkowych od AWG 20 do 16 (0,5 …1,5 mm²) to idealny wybór do bezpośredniego zasilania modułów LED oraz zastosowań przemysłowych.

Zalety:

• wysokość: 5,6 mm

• montaż wtykowy przewodów jednodrutowych, bez użycia narzędzi

• przyciski do łatwego montażu i demontażu wszystkich rodzajów przewodów

• możliwość tworzenia dowolnej liczby biegunów poprzez grupowanie wersji 1-, 2- oraz 3-biegunowych bez utraty rastra – redukcja liczby wersji złączek wykorzystywanych w produkcji

• raster: 6 mm

• dostawa w opakowaniu „tape and reel” do automatycznego montażu w procesie SMT

• dostępne także warianty THR

Nowa złączka SMD do PCB z serii 2065 mimo małych wymiarów umożliwia wiele sposobów montażu przewodów. Ma zaledwie 2,7 mm wysokości i jest przeznaczona do przewodów jednodrutowych oraz linkowych o przekrojach od 0,2 do 0,75 mm² (AWG 24 do AWG 18).

Zalety:

• duży zakres średnicy przyłączanych przewodów przy małych rozmiarach złączki

• redukcja cieni dzięki niewielkiej wysokości złączek

• przekroje przewodów: AWG 24 … AWG 18 (0,2 … 0,75 mm², jednodrutowe i linkowe)

• beznarzędziowy montaż wtykowy przewodów jednodrutowych do zacisku Push-in CAGE CLAMP^®

• łatwy montaż przewodów linkowych i demontaż wszystkich rodzajów przewodów przyrządem montażowym

• tańsza alternatywa dla lutowania przewodów

• dostawa w opakowaniu „tape and reel” umożliwia automatyczny montaż w procesie SMT

Nowe złączki WAGO SMD do PCB typu „Through-Board” (seria 2070) umożliwiają podłączanie modułów LED od tyłu. Powoduje to redukcję niepożądanych cieni oraz ułatwia oprzewodowanie. Seria 2070 WAGO oferuje nowe złączki do płytek drukowanych SMD, przeznaczone do przewodów jednodrutowych i linkowych o przekrojach od 0,2 do 0,75 mm² (AWG 24 do AWG 18). Ich specyfika: umożliwiają podłączanie modułów LED na odwrocie płytki

Zalety:

• możliwość podłączenia przewodów z tyłu modułów LED

• niewielka wysokość (tylko 1,1 mm) na powierzchni płytki drukowanej zapewnia redukcję cieni

• możliwość opcjonalnego zastosowania pokrywy, zapewniającej łatwiejszy proces montażu elementów i redukcję cieni

• opcjonalna możliwość opisu zacisku dla uniknięcia błędnego oprzewodowania

• duże odstępy izolacyjne powietrzne i powierzchniowe do 500 V zgodnie z normą EN 60598-1

• do ręcznego i automatycznego oprzewodowania

Przyłączanie modułów LED jest teraz jeszcze prostsze: w przypadku nowej złączki SMD Through-Board do PCB z serii 2075, przewód jest montowany prostopadle do płytki drukowanej, od tylnej strony modułu LED, zapewniając tym samym bardziej równomierne rozprowadzenie światła.

Zalety:

• kompaktowe wymiary – wysokość 3,9 mm

• przekroje przewodów: 0,34 … 0,75 mm² (AWG 20 … AWG 18), jednodrutowe

• zacisk PUSH-WIRE^®: montaż wtykowy przewodów jednodrutowych, bez użycia narzędzi

• demontaż przewodów jednodrutowych polega na ich równoczesnym przekręcaniu i wyciąganiu

• redukcja cieni dzięki niewielkiej wysokości złączek

• powierzchnia do zassania pod automatyczny montaż

• lepiej wykorzystana powierzchnia do równomiernego rozprowadzenia światła

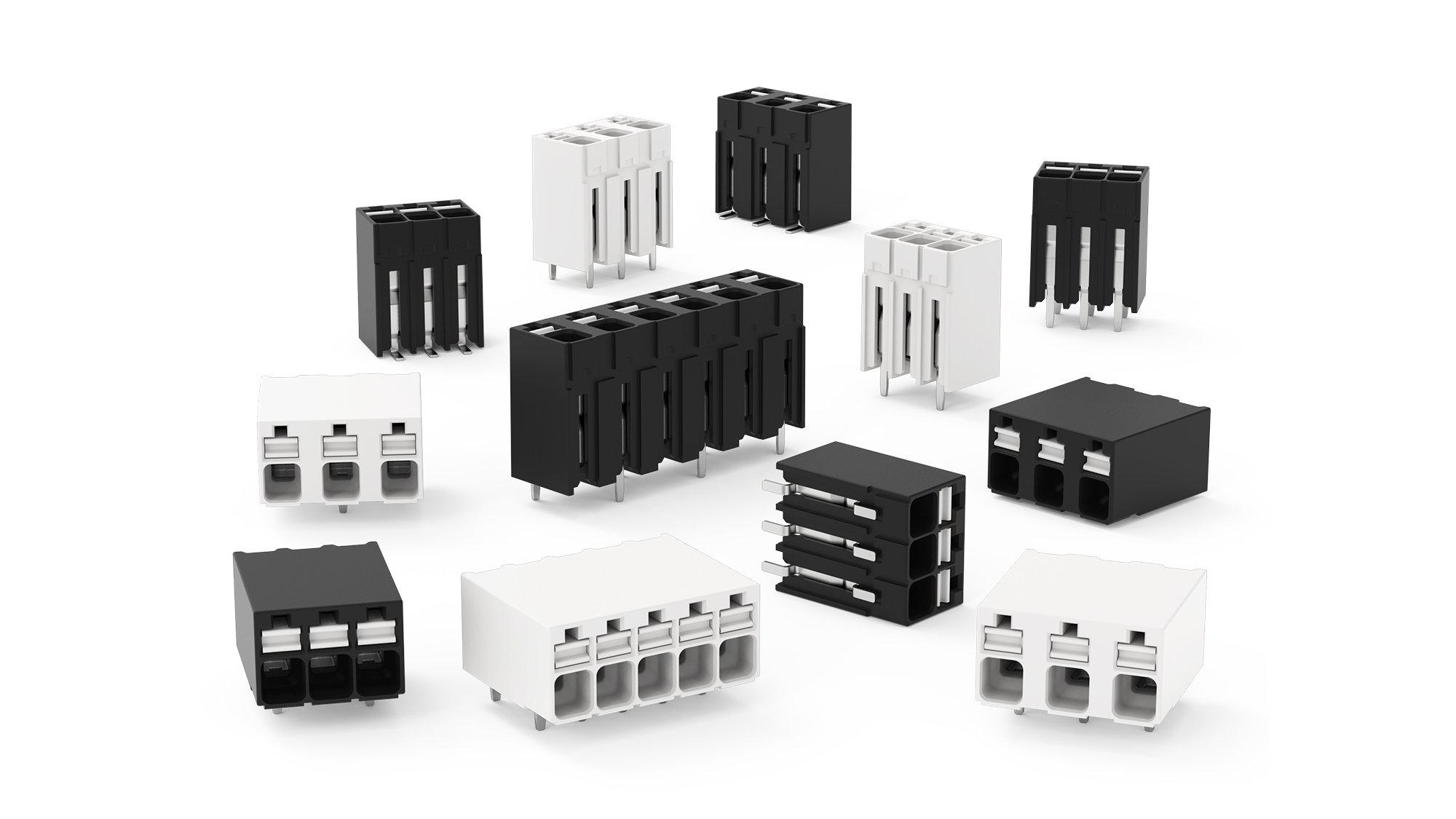

Łatwa obsługa i wszechstronność zastosowań – a to wszystko przy niewielkich wymiarach! Tym właśnie charakteryzuje się nowa złączka WAGO do PCB z zaciskiem Push-in CAGE CLAMP^® i przyciskiem, z serii 2086.

Zalety:

• idealna do podłączania urządzeń, realizacji przejść przez obudowę i do ograniczonych przestrzeni

• dzięki zaciskowi Push-in CAGE CLAMP^® możliwość montażu wtykowego przewodów jednodrutowych i linkowych z tulejką o przekroju od 0,14 do 1,5 mm², bez pomocy narzędzi

• dostępne w wariantach SMD i THR

• dostawa w opakowaniu „tape and reel” umożliwia automatyczny montaż w procesie SMT

Nowe elementy łączące pozwalają na tworzenie ciągów złożonych z modułów LED. Element należy po prostu wetknąć do złączki na jednym module, a następnie do złączki na kolejnym module ustawionym w tej samej osi. Taka prosta obsługa jest możliwa dzięki możliwości montażu wtykowego.

Zalety:

• szybkie i beznarzędziowe łączenie modułów LED

• łatwa obsługa

• oszczędność czasu w porównaniu z oprzewodowaniem ręcznym

• dwie różne długości dla poszczególnych wymagań w odniesieniu do odstępów izolacyjnych powietrznych i powierzchniowych

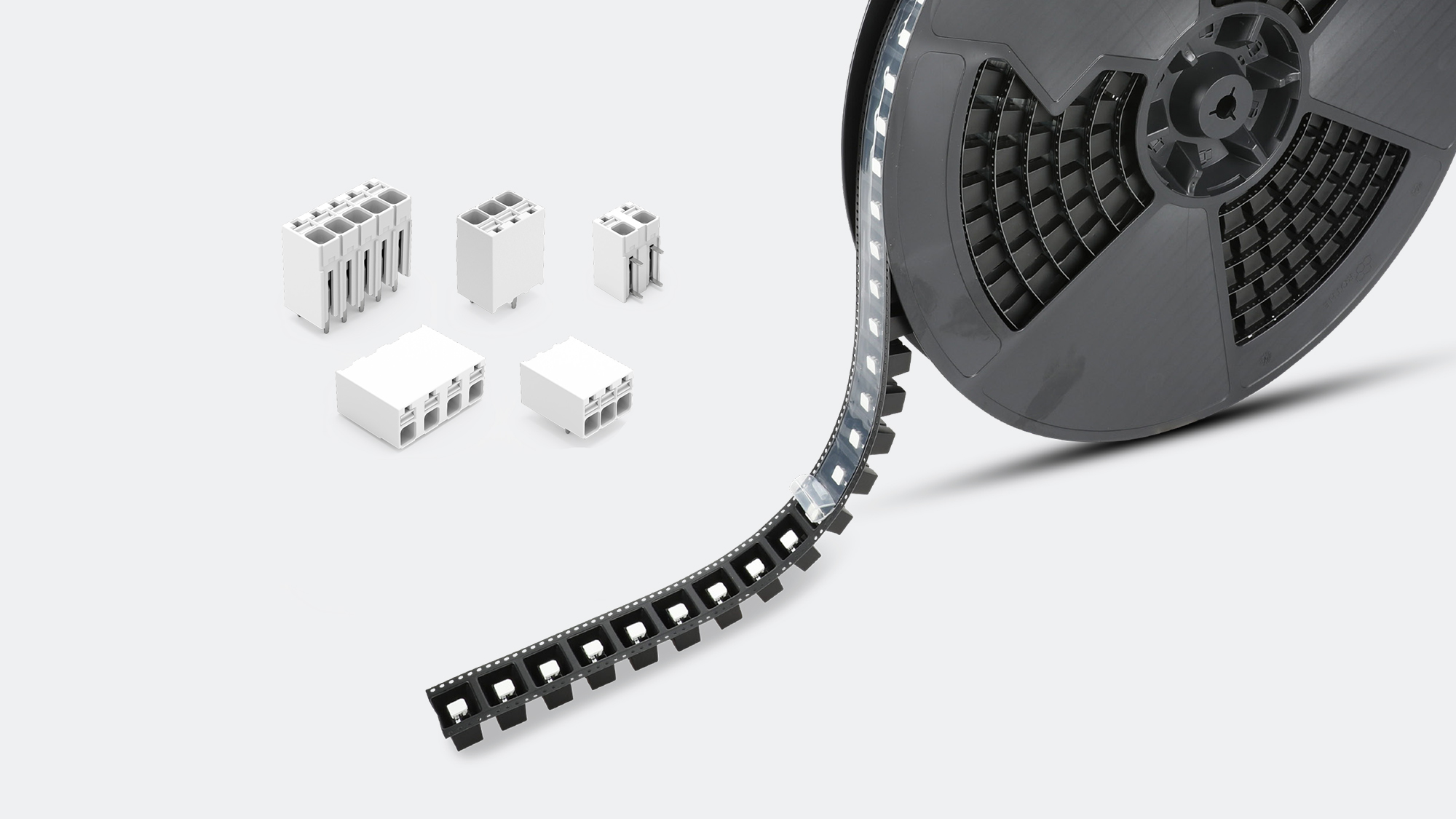

Kompaktowe złącza do PCB z przyciskiem są dostępne teraz w kolorze białym do zastosowań w przemyśle oświetleniowym, a także w wersji THR w rolce.
