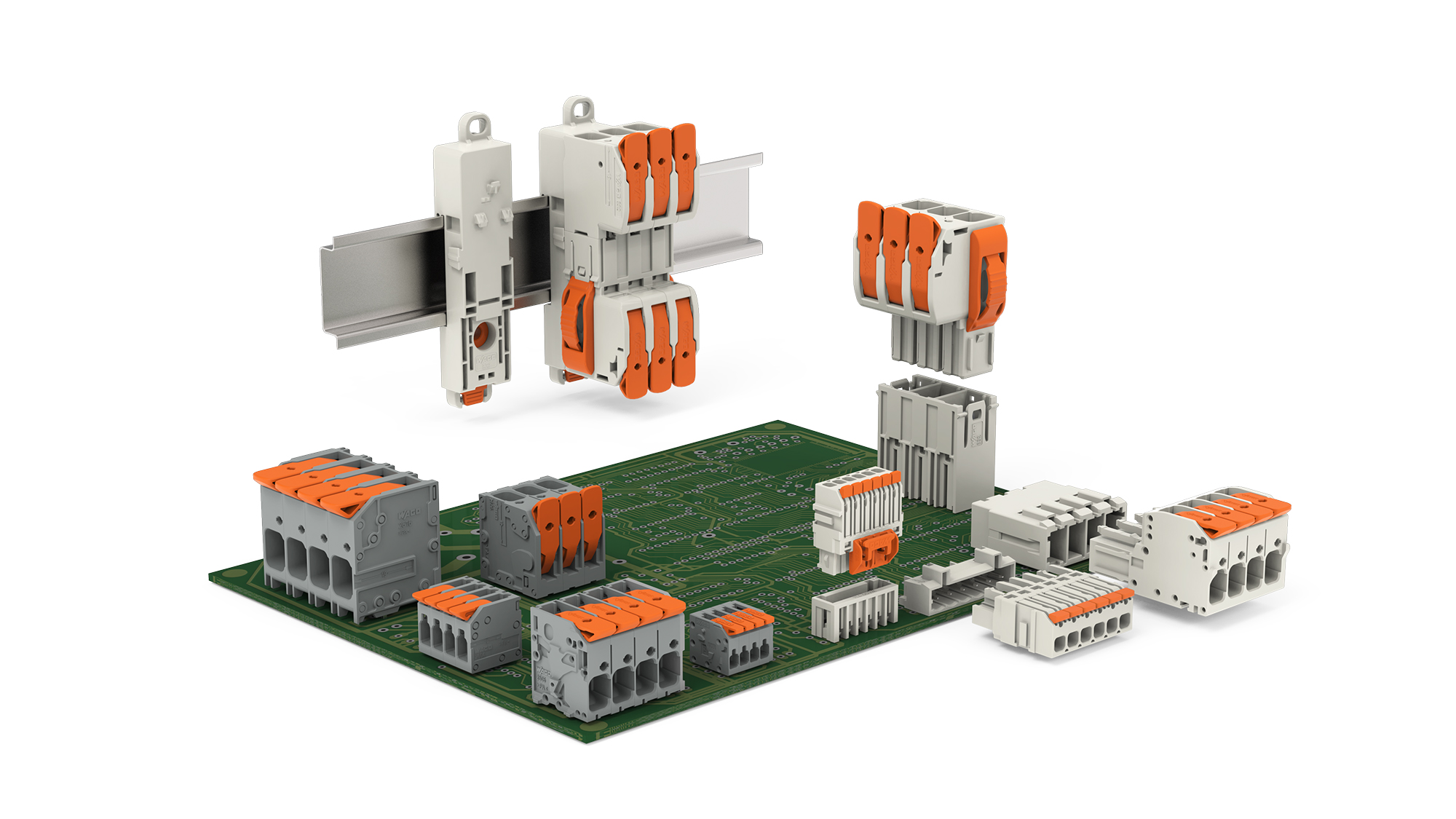

Złącza i wielowtyki do PCB

Wyposażone w dźwignie złącza i złączki do PCB oraz wielowtyki muszą sprostać różnorodnym wymaganiom – jak np. zastosowaniom w coraz mniejszych maszynach, systemach i urządzeniach, czy też w wymagających warunkach. WAGO oferuje szeroką gamę produktów, od kompaktowych złączy i wielowtyków z dźwignią do PCB po produkty dla energoelektroniki. Dźwignia umożliwia łatwe oprzewodowanie na obiekcie. Możliwość beznarzędziowego montażu urządzeń ma szczególne znaczenie w trudno dostępnych przestrzeniach. Jednoznaczne położenie dźwigni zapewnia dodatkowe bezpieczeństwo – instalator od razu wie, czy zacisk jest otwarty czy zamknięty. Gdy dźwignia jest podniesiona, zacisk jest otwarty, a gdy jest opuszczona, zacisk jest zamknięty.

Korzyści:

• bogate portfolio dla przekrojów od 0,14 do 25 mm²

• beznarzędziowe podłączanie przewodów dzięki dźwigni

• beznarzędziowy montaż wtykowy przewodów za pomocą zacisku Push-in CAGE CLAMP^®

• poziome i pionowe podejście przewodem względem płytki drukowanej

• możliwość pomiaru pod kątem 0° i 90° względem płaszczyzny montażu przewodu

Rodzina złączek SMD do płytek drukowanych – optymalne rozwiązanie do aplikacji LED i zastosowań w przemyśle Małe wymiary złączek i prosta obsługa – przekonaj się sam!

Korzyści:

• montaż wtykowy przewodów jednodrutowych bez użycia narzędzi

• redukcja cieni dzięki niewielkiej wysokości złączek i białemu kolorowi obudowy

• opakowanie "tape and reel" do wykorzystania w zautomatyzowanym procesie montażu

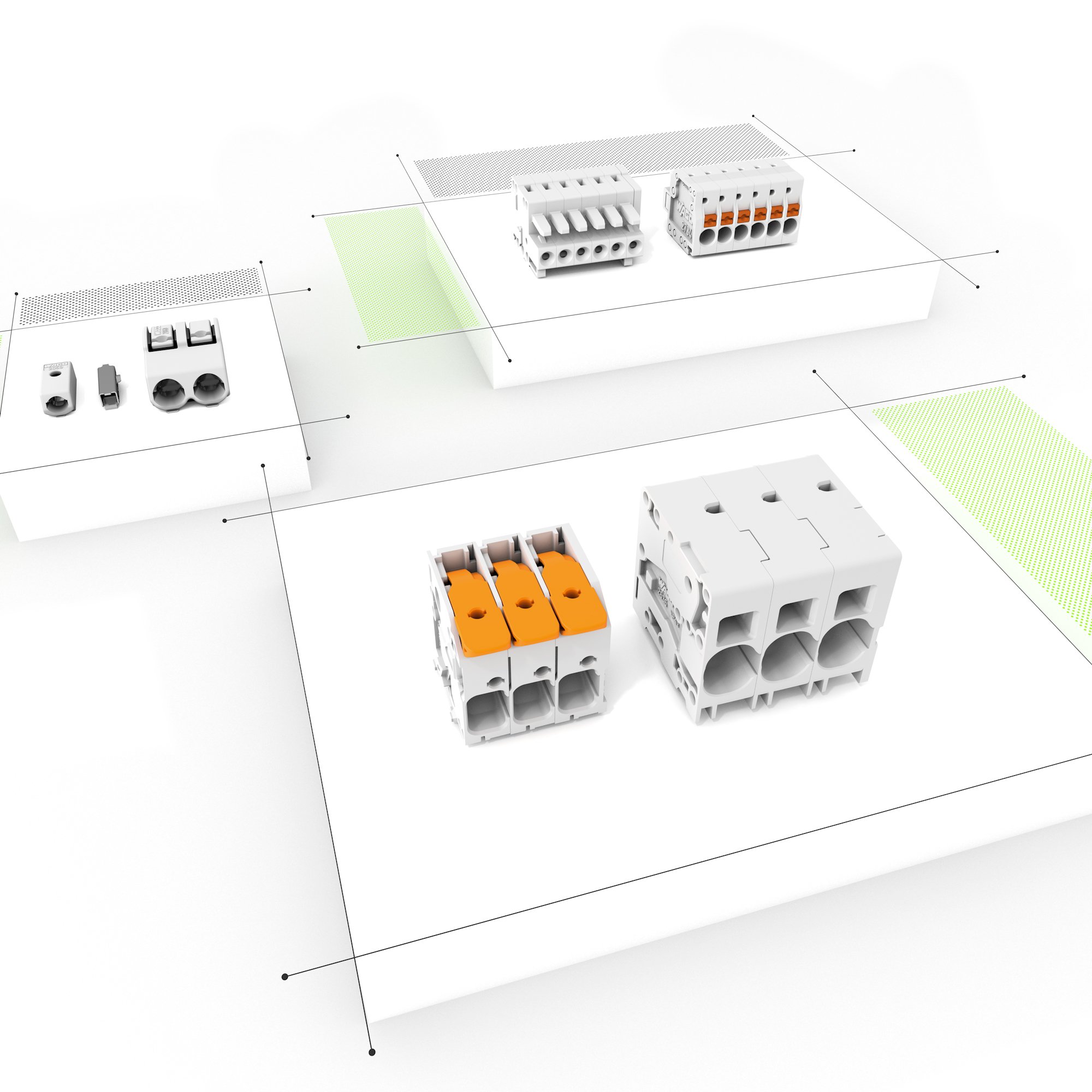

WAGO oferuje bogaty wybór złączek do płytek drukowanych do przewodów o przekroju od 0,08 do 16 mm², pozwalających na przyłączenie płytek do posiadanych urządzeń. Złączki i wielowtyki WAGO do PCB o rastrze metrycznym i calowym od 2,5 do 20 mm to odpowiednie rozwiązanie do wszechstronnych zastosowań.

Korzyści:

• montaż wtykowy przewodów jednodrutowych – technika zacisku Push-in CAGE CLAMP^® to łatwa i bezpieczna obsługa

• duży wybór złączy do PCB z możliwością podejścia przewodem w różnych płaszczyznach i różnego rodzaju montażu

• indywidualne zestawienia kolorów – jednoznaczne przyporządkowanie przyłączy

• łatwa koordynacja procesu produkcyjnego dzięki produktom przeznaczonym do wszystkich typów lutowania

• różne wersje przejść przez obudowę

Wielowtyki WAGO to najlepsze rozwiązanie dla każdego zastosowania. W szerokiej ofercie dostępne są wielowtyki do PCB do przewodów o przekrojach od 0,08 do 10 mm². W ten sposób spełnione są wszystkie wymagania zintegrowanego oprzewodowania systemowego.

Korzyści:

• systemy idealnie dostosowane do różnych wymogów i obszarów zastosowań

• duża różnorodność wariantów

• technika zacisku sprężynowego do szybkiego tworzenia połączeń niewymagających serwisowania i odpornych na wstrząsy

• raster od 2,5 do 7,62 mm, maksymalna wytrzymałość prądowa 41 A

• wielowtyki do PCB na pojedynczych pinach lutowniczych i listwach pinów lutowniczych

• różne wersje przejść przez obudowę

Jedna sprężyna ze stali Cr-Ni, ale podwójne wykorzystanie siły nacisku – dzięki temu wielowtyki picoMAX^® są nawet o 30% bardziej kompaktowe niż inne systemy połączeń.

Korzyści:

• kompaktowa budowa – oszczędność miejsca, nawet do 30%

• niezwykle uproszczona technika łączeniowa

• niezawodny styk -– także przy wyższych temperaturach otoczenia, dzięki specjalnej konstrukcji, innowacyjnej technice zacisku sprężynowego i materiałowi izolacyjnemu nowej generacji

• odporność na wibracje do 20 g przy połączeniach przewód-płytka, dzięki wbudowanym zaczepom ryglującym i niemal całkowitemu zagłębieniu gniazda we wtyku

• możliwość pomiaru dzięki otworom pomiarowym od strony płaszczyzny podłączania przewodów
