Pluggbara kontakter möter höga krav
Batterierna ansluts med WAGOs 831-serie MCS MAXI 6 pluggbara PCB kontakter (MCS = MULTI CONNECTION SYSTEM). Den pluggbara PCB-kontakten fungerar som ett viktigt gränssnitt mellan lagringsbatteriets PCB och de elektriska ledarna som ansluter sonnenBatterie till andra enheter. Den pluggbara aspekten av 831-serien underlättar kabeldragning, särskilt i trånga utrymmen.
För att kunna användas i sonnenBatterie 10 måste WAGO pluggbara PCB-kontakter uppfylla vissa krav. Förutom snabb och enkel kabelinstallation värdesätter sonnen en hög stabilitetsnivå och en säker kontaktsäte. Den pluggbara kontakten måste tåla omgivande lufttemperaturer på upp till 60 C och vara polaritetsskyddad för anslutning under installationen. Dessutom ansåg Allgäu-företaget möjligheten att tydligt märka anslutningarna vara ganska viktigt, så att ledningar på kundens plats skulle gå så enkelt och felfritt som möjligt. Eftersom sonnenBatterie säljs över hela världen är UL- och IEC-certifieringar också mycket relevanta för företaget. Dessutom ska de pluggbara kontakterna tåla de höga effekter som förväntas i ackumulatorbatterierna på lång sikt. En ledararea på 0,2 till 10 mm² och en märkström på 41 ampere gör allt detta möjligt.
Fördelar med 831-serien
Idealisk för användning i trånga utrymmen tack vare plug-in-funktion
UL- och IEC-certifiering för internationella marknader
Höga uteffekter tack vare en ledararea på 0,2 till 10 mm² och en märkström på 41 ampere
Kabeldragning i fält utan verktyg
Sonnen uppskattar den verktygslösa armteknologin med serie 831. Armarna i 831-serien tillåter anslutningar som inte kräver några verktyg och är globalt intuitiva. Med de pluggbara PCB-kontakterna kan ledarna för sonnenBatterie 10 kopplas direkt för hand - snabbt, enkelt och säkert. Detta underlättar elektrikerns arbete vid ledningar i trånga eller svåråtkomliga installationsutrymmen, eftersom de helt enkelt kan ta bort kontakten från enheten, koppla in kontakten och sedan koppla tillbaka kontakten på enheten. Det tydliga armläget gör att elektriker omedelbart kan se om spännpunkten är öppen eller stängd. Om armen är stängd är ledaren ansluten på ett säkert och underhållsfritt sätt. Tackvare CAGE CLAMP Push-in® anslutningsteknik, solida ledare och fintrådiga ledare med hylsor kan anslutas genom att helt enkelt trycka in dem i enheten. Det integrerade skyddet mot felmatning i 831-serien uppfyller Sonnens önskade skydd mot omvänd polaritet.
{"container":false,"catalogVersion":"se-wagoContentCatalog/Online","lastExportedVersion":4,"type":"Quote Component","dynamicVisibility":true,"cloneable":true,"uuid":"eyJpdGVtSWQiOiJjb21wX2RlXzAwMDBFN0tVIiwiY2F0YWxvZ0lkIjoic2Utd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","callToAction":{"container":false,"catalogVersion":"se-wagoContentCatalog/Online","lastExportedVersion":1,"type":"Link Component","dynamicVisibility":true,"contentPageLabelOrId":"/leiterplattenanschluss-mit-hebel","uuid":"eyJpdGVtSWQiOiJpdGVtX2RlXzAwMDBFQ1pBIiwiY2F0YWxvZ0lkIjoic2Utd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","footersSocial":[],"linkName":"Upptäck nu!","footers":[],"ignoreOnTransfer":false,"uid":"item_de_0000ECZA","modifiedtime":"2023-02-17T07:32:44+0000","children":[],"onlyOneRestrictionMustApply":true,"selectedCmsFacets":[],"headers":[],"visible":true,"contentPage":"eyJpdGVtSWQiOiJwYWdlX2RlXzAwMDA5UjJXIiwiY2F0YWxvZ0lkIjoic2Utd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ==","wagoColumnComponent":[],"availableLanguages":"AVAILABLE","passepartout":false,"restrictions":[],"footersPayment":[],"navigationNodes":[],"searchable":true,"url":"/interconnection/pcb-connections-with-lever","typeCode":"CMSLinkComponent","target":"SAMEWINDOW","renderWithEmptyTarget":false,"external":false,"slots":[],"itemtype":"CMSLinkComponent","restricted":false,"name":"Link","synchronizationBlocked":false,"linkType":"PRIMARY","containers":[],"creationtime":"2022-08-31T14:32:11+0000","navigationList":[],"actions":[],"contentVersion":1,"headersUserMenu":[],"parents":[]},"ignoreOnTransfer":false,"uid":"comp_de_0000E7KU","quote":"En blick, ett klick!","modifiedtime":"2026-06-02T04:32:28+0000","children":["eyJpdGVtSWQiOiJpdGVtX2RlXzAwMDBFQ1pBIiwiY2F0YWxvZ0lkIjoic2Utd2Fnb0NvbnRlbnRDYXRhbG9nIiwiY2F0YWxvZ1ZlcnNpb24iOiJPbmxpbmUifQ=="],"onlyOneRestrictionMustApply":true,"image":{"code":"MM-39623-website-update-PCB-Awareness-2000x1125-","altText":null,"imageFormats":[{"imageType":null,"format":"2000","url":"/medias/2000-MM-39623-website-update-PCB-Awareness-2000x1125-?context=bWFzdGVyfGltYWdlc3wxMDkxODN8aW1hZ2UvanBlZ3xhRGczTDJnNE1pOHhNamc1TURZd05qYzJOREEyTWk4eU1EQXdYMDFOTFRNNU5qSXpMWGRsWW5OcGRHVXRkWEJrWVhSbExWQkRRaTFCZDJGeVpXNWxjM010TWpBd01IZ3hNVEkxTFF8YjhiYzUwZDE5MGM3MmMzZDBkMjNkZjQ3ZGRkNjNhMzY3Y2ZmNzBiMjhkYjVhZTcxNDI2YmZhZTNjMjIxODcwMQ","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"1600","url":"/medias/1600-MM-39623-website-update-PCB-Awareness-2000x1125-?context=bWFzdGVyfGltYWdlc3w5MTQwOXxpbWFnZS9qcGVnfGFEZGxMMmd5Tmk4eE1qZzVNRFl3TnpNMU16ZzROaTh4TmpBd1gwMU5MVE01TmpJekxYZGxZbk5wZEdVdGRYQmtZWFJsTFZCRFFpMUJkMkZ5Wlc1bGMzTXRNakF3TUhneE1USTFMUXw5NGQxZjljZmZjMDI3Y2M2ZDA2ZjdkZmVlYmVlMjdjMzc0NGRmMDkwNGI3MDRiNDc1OTFiOGQ2Yzk1MTk1ZDA1","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"1280","url":"/medias/1280-MM-39623-website-update-PCB-Awareness-2000x1125-?context=bWFzdGVyfGltYWdlc3w2NDcyN3xpbWFnZS9qcGVnfGFHTTRMMmczWlM4eE1qZzVNRFl3TmpnNU5URXpOQzh4TWpnd1gwMU5MVE01TmpJekxYZGxZbk5wZEdVdGRYQmtZWFJsTFZCRFFpMUJkMkZ5Wlc1bGMzTXRNakF3TUhneE1USTFMUXxmZWRhN2ZlNWJmMTZlZWFlYWZiMzEyNjhmNTk3ZTY5NDM1MGViN2I4NWUwMzUyYWMxOGIyZWJlNjQ2NDlkYWZh","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"1024","url":"/medias/1024-MM-39623-website-update-PCB-Awareness-2000x1125-?context=bWFzdGVyfGltYWdlc3w0NTc4MXxpbWFnZS9qcGVnfGFHSTNMMmczWWk4eE1qZzVNRFl3TmprMk1EWTNNQzh4TURJMFgwMU5MVE01TmpJekxYZGxZbk5wZEdVdGRYQmtZWFJsTFZCRFFpMUJkMkZ5Wlc1bGMzTXRNakF3TUhneE1USTFMUXw3ZDQ3YmMxMjFlOWYxYWI0ZTY1YmZlZmJiMDI4NTM4ZjhlZThhOGYzZmFhZmE2NjE0ZmY5MmM2NmRlNTllMDc0","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"768","url":"/medias/768-MM-39623-website-update-PCB-Awareness-2000x1125-?context=bWFzdGVyfGltYWdlc3wyODU3N3xpbWFnZS9qcGVnfGFEQmtMMmd6TVM4eE1qZzVNRFl3TnpBeU5qSXdOaTgzTmpoZlRVMHRNemsyTWpNdGQyVmljMmwwWlMxMWNHUmhkR1V0VUVOQ0xVRjNZWEpsYm1WemN5MHlNREF3ZURFeE1qVXR8OTA1NzU1OGU4NDRmOGMxOWM1MzU5Zjc0YmEwZjI2MzM4OTVmMWVhZmUzN2I2ODQ2NzZhMDIzYzI0OTIyODJlYw","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"480","url":"/medias/480-MM-39623-website-update-PCB-Awareness-2000x1125-?context=bWFzdGVyfGltYWdlc3wxMzYzMHxpbWFnZS9qcGVnfGFEUmpMMmd6TUM4eE1qZzVNRFl3TnpBNU1UYzBNaTgwT0RCZlRVMHRNemsyTWpNdGQyVmljMmwwWlMxMWNHUmhkR1V0VUVOQ0xVRjNZWEpsYm1WemN5MHlNREF3ZURFeE1qVXR8MjI3MmUxMGI4NmVhZjM1OWYwNTJhZjhjZDY0MTdmMGZhYWEzNDY4ZjQ2OTYyMGYyNDM2MGYxYTQyNDFiZDgyYw","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null},{"imageType":null,"format":"200","url":"/medias/200-MM-39623-website-update-PCB-Awareness-2000x1125-?context=bWFzdGVyfGltYWdlc3wxMTUyfGltYWdlL2pwZWd8YURobUwyZ3lPUzh4TWpnNU1EWXdOekk0T0RNMU1DOHlNREJmVFUwdE16azJNak10ZDJWaWMybDBaUzExY0dSaGRHVXRVRU5DTFVGM1lYSmxibVZ6Y3kweU1EQXdlREV4TWpVdHw1MDMxZGU4M2UzZTU2ZmExNjYwNjQyMDE5OGNhYmNmNzE0ZjIyNWE1OTY0NTZhZjUzNzc0Mzc5Njg0ODU1MDIz","altText":null,"galleryIndex":null,"width":null,"description":null,"mediaType":null,"code":null}],"description":null},"lastLoad":1780374747917,"visible":true,"wagoColumnComponent":[],"imagePosition":"LEFT","availableLanguages":"AVAILABLE","passepartout":true,"restrictions":[],"searchable":true,"lead":"<p>PCB Connection Technology: Liten arm, stor effekt</p><p>Upptäck fördelarna och möjliga tillämpningar nu!</p>","typeCode":"WagoQuoteTeaserComponent","slots":["eyJpdGVtSWQiOiJjc19kZV8wMDAwREFFRyIsImNhdGFsb2dJZCI6InNlLXdhZ29Db250ZW50Q2F0YWxvZyIsImNhdGFsb2dWZXJzaW9uIjoiT25saW5lIn0=","eyJpdGVtSWQiOiJjc19kZV8wMDAwRFAyViIsImNhdGFsb2dJZCI6InNlLXdhZ29Db250ZW50Q2F0YWxvZyIsImNhdGFsb2dWZXJzaW9uIjoiT25saW5lIn0=","eyJpdGVtSWQiOiJjc19kZV8wMDAwRUNaRSIsImNhdGFsb2dJZCI6InNlLXdhZ29Db250ZW50Q2F0YWxvZyIsImNhdGFsb2dWZXJzaW9uIjoiT25saW5lIn0=","eyJpdGVtSWQiOiJjc19kZV8wMDAwRE9CQSIsImNhdGFsb2dJZCI6InNlLXdhZ29Db250ZW50Q2F0YWxvZyIsImNhdGFsb2dWZXJzaW9uIjoiT25saW5lIn0="],"itemtype":"WagoQuoteTeaserComponent","restricted":false,"name":"Quote_Teaser","synchronizationBlocked":true,"containers":[],"creationtime":"2022-08-31T14:32:11+0000","actions":[],"contentVersion":4,"parents":[]}
Teknisk trendsättare
Även om de tekniska funktionerna i 831-serien är avgörande, är de inte den enda viktiga punkten för Sonnen. WAGOs goda råd i förväg och vid efterföljande frågor har varit otroligt användbara, och det breda produktutbudet är avgörande. sonnen använder WAGO-produkter både för anslutningar på plats och även för interna kablar i sonnenBatterie. Flera WAGO PCB-plintar är installerade i batterierna: till exempel pluggar från picoMAX® familjen aoch högspännings-PCB-plintar från serierna 2624, 2626 och 2636. "Som ett innovativt företag har sonnen en snabb utvecklingscykel. Vi känner att vi är i goda händer med WAGO, eftersom företaget alltid är uppdaterad med anslutningsteknik”, tillägger Dominik Hippich, Team Lead in Operational Procurement på sonnen.
På vägen mot energiomställningen
sonnenBatterie 10 är ett smart system som låter användare lagra elen som genereras av deras solcellssystem för eget bruk senare. ”För att kunna nå vårt mål om ren och prisvärd energi för alla måste vi ge oss ut på nya vägar. Det är därför vi utvecklade energilagringssystem som kan göra så mycket mer än att bara lagra solel, tack vare innovativ teknik." Justus Wadepohl sammanfattar motiven bakom utvecklingen av sonnenBatterie.
Varför anslutning med arm?
Verktygsfria ledaranslutningar
PCB-plintar och pluggbara kontakter med arm
Upptäck fördelarna och möjliga tillämpningar nu!
picoMAX®: Det pluggbara anslutningssystemet
picoMAX® är det pluggbara anslutningssystemet med en mycket innovativ design.

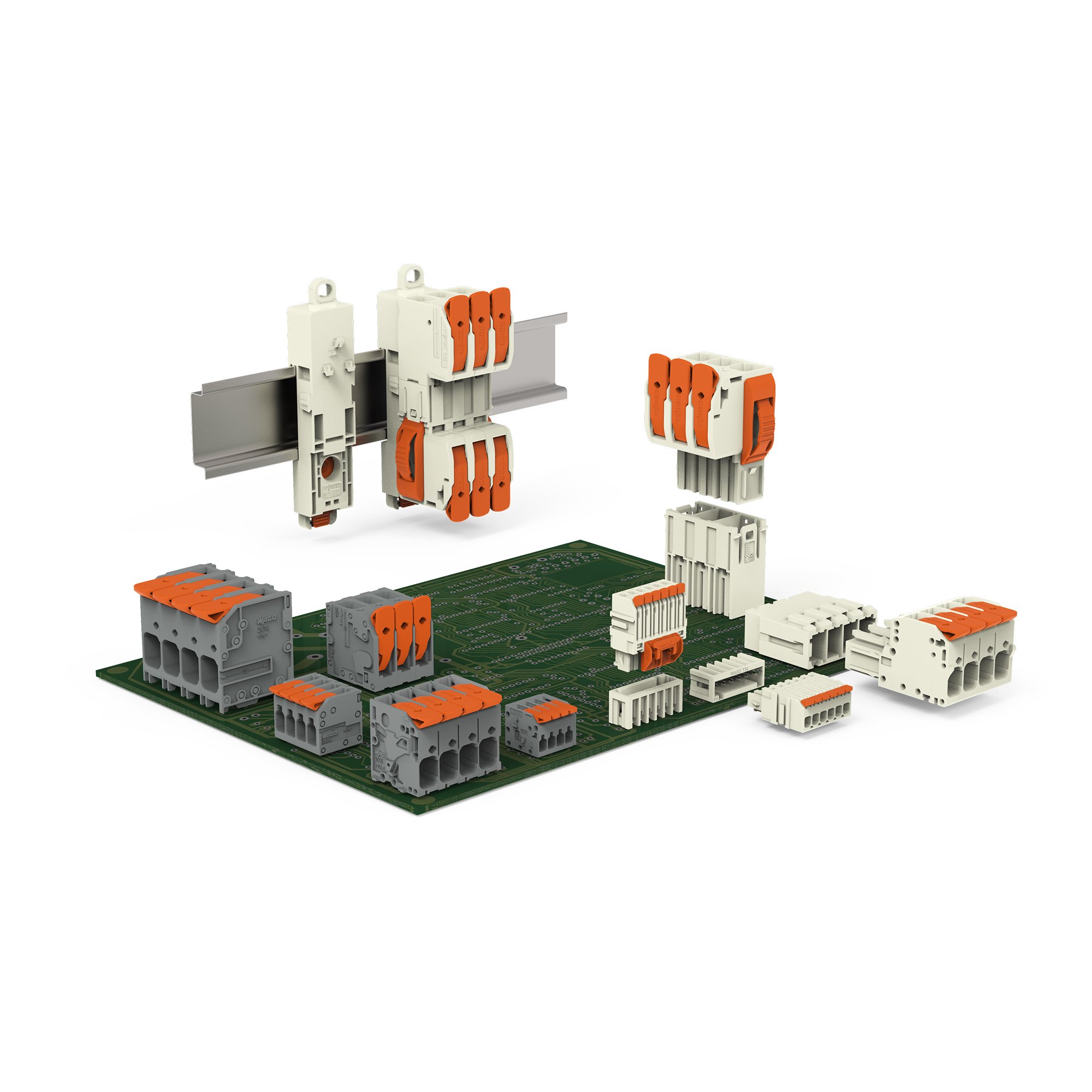

PCB-terminalblock och pluggbara PCB-kontakter med armar
