Mini-Radplintar – får plats i riktigt små utrymmen

WAGO Mini-radplint TOPJOB®S med manöverhål eller tryckknappar har en kompakt design, vilket gör dem idealiska för anslutningar i till exempel motorers eller pumpars trånga kopplingslådor.

Den kompakta designen av TOPJOB® S Mini Radplintar gör dem särskilt lämpliga för anslutningar inuti trånga kopplingslådor på motorer eller pumpar, till exempel.

Överblick:

  • Nominell ledararea: 1 (1.5) mm² | 2.5 (4) mm²,
    Märkström: 13.5 (17.5) A | 24 (32) A
    Märkspänning: 500 V | 800 V IEC

  • Möjliggör flera monteringsalternativ

  • Push-in CAGE CLAMP®-anslutning



Visa produktlista

Produktöversikt

Miniradplintar i praktiken

Anslutningar i fastighetsteknik – Utomhusenhet i ett delat luftkonditioneringssystem

Små komponenter, stor märkning – den stora markeringsytan på TOPJOB® S Mini-Radplintar ger tydlig organisering snabbt i kompakta delsystem.

Apparatanslutning i kontrollskåp

Mindre storlek betyder bättre passform – TOPJOB® S Mini-Radplintar erbjuder en kompakt design för anslutning i kontrollskåp.

UPPTÄCK MÅNGFALDET I VÅRA MINIRADPLINTAR

MM-32260 website update Mini terminal blocks_1_2000x1125_.jpg

Två storlekar för alla ledartyper

Med 1 mm² och 2,5 mm² ledararea kan RQ ledare från 0,14 till 1 mm² i den mindre versionen och 0,25 till 2,5 mm² i den större versionen anslutas; EQ och FQ ledare upp till 1,5 mm² och 4 mm² kan också anslutas.

Visa produktlista

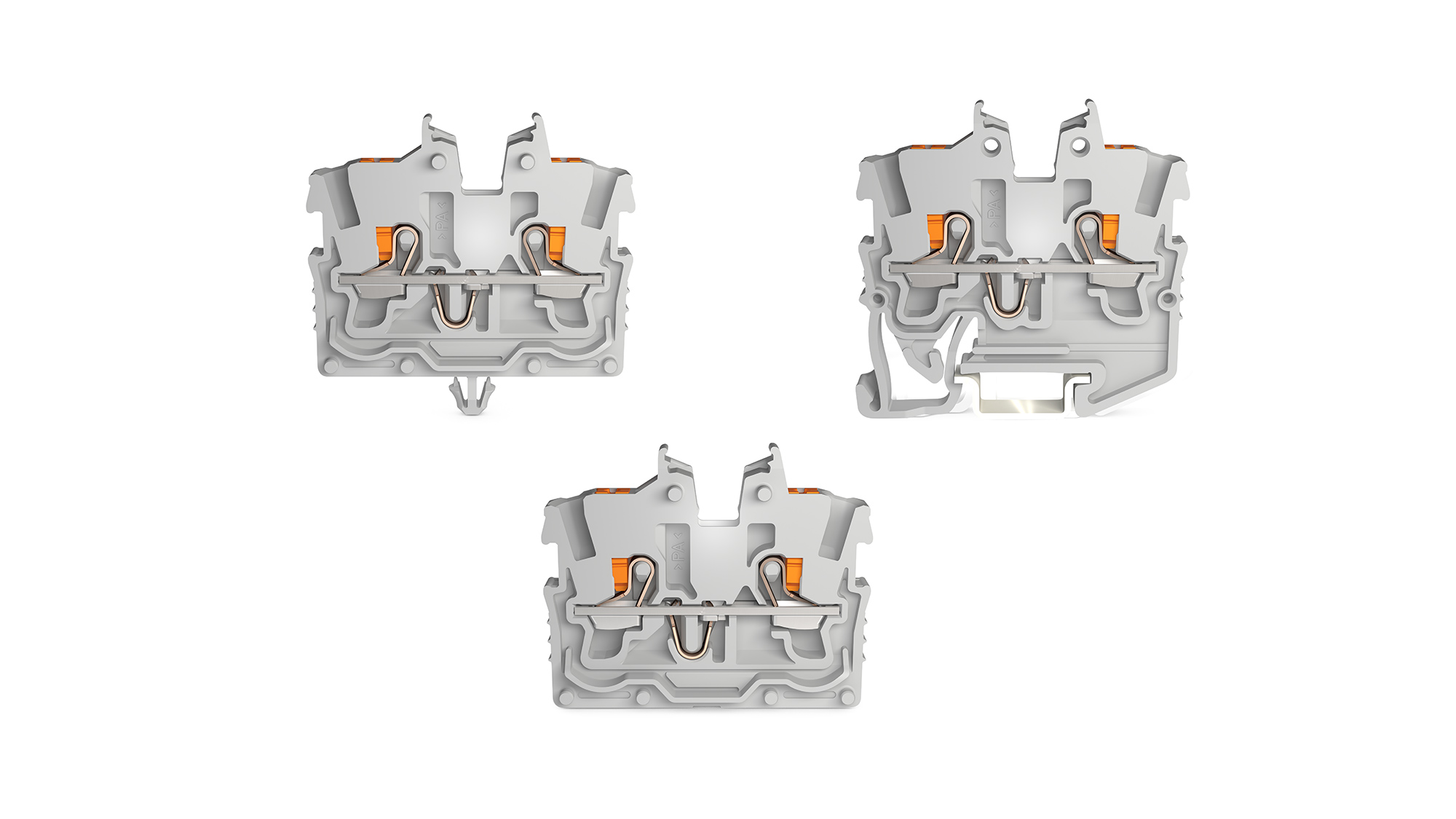

Monteringsvarianter för varje applikation

WAGOs mini-radplintar erbjuder flera monteringsalternativ för exceptionell flexibilitet. De kan monteras direkt på en 15 x 5.5 mm (0.5 x 0.27 in.) DIN-15 skena eller på en monteringsplatta med en fläns eller snap-in.

Visa produktlista

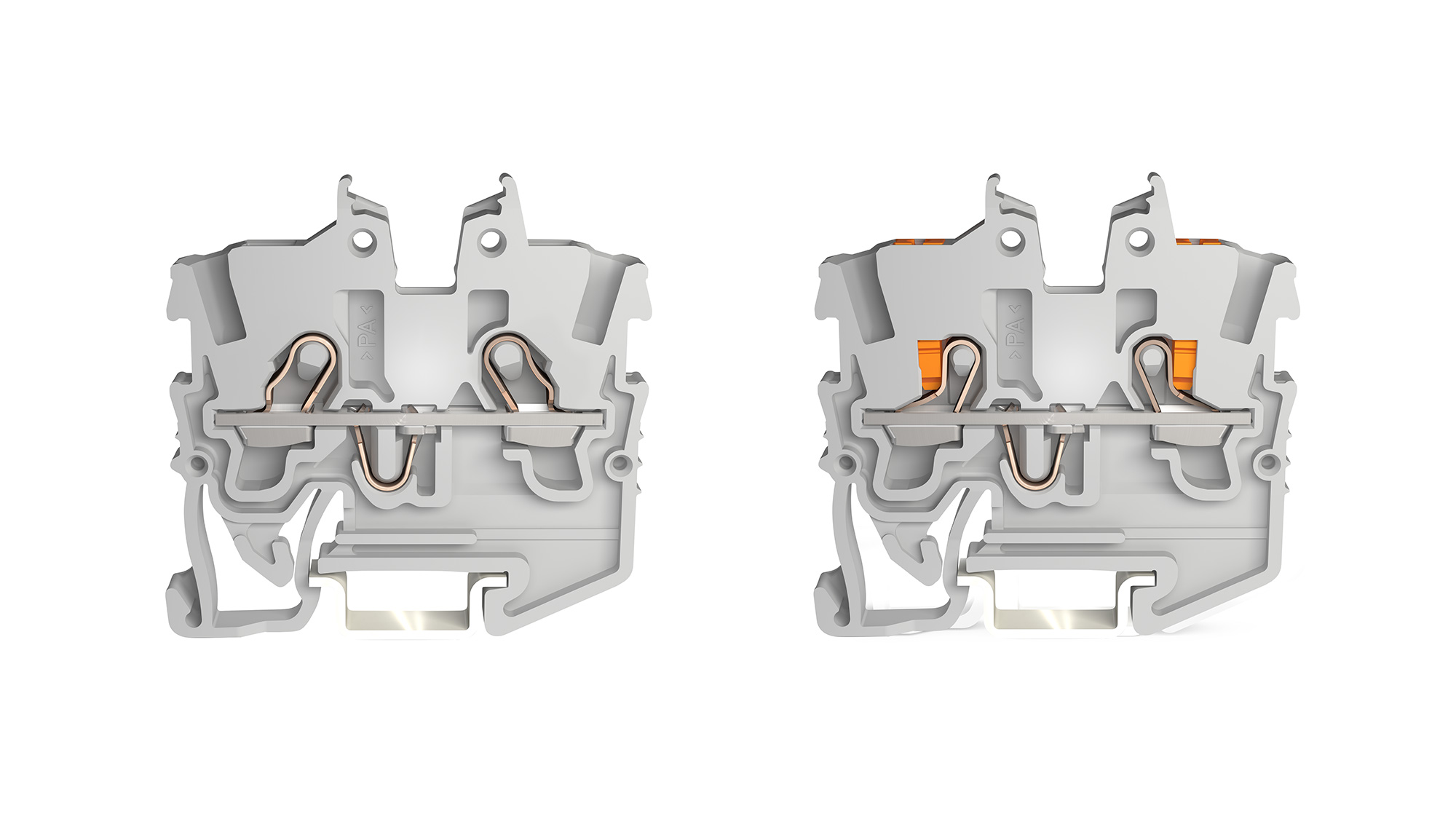

Push-in CAGE CLAMP® Aktiveringsvarianter

WAGOs mini-radplintar finns tillgängliga med två manövertyper: radplintar med tryckknappar eller manöverhål. Båda typerna tillåter Push-in CAGE CLAMP® anslutning.

Födelar med knapp:

  • Använd standardverktyg

  • Den orange knappen tydliggör och ger montören en tydlig överblick.

  • Tryckknappen har blivit synonymt med bekvämlighet och gör det till branschens bästa lösning för kabelanslutning på fältet.

Fördelar med manöverhål:

  • Verktyget förblir i manöverhålet – båda händerna är fria för kabelhantering.

  • Efter insättning av verktyget markerar verktyget hålet där du skall ansluta och håller den öppen.

Visa produktlista

Ett omfattande utbud av tillbehör

WAGO Mini-radplint är den minsta versionen i TOPJOB® S portfölj. Eftersom det är en del av samma portfölj är branschen betrodd TOPJOB® S tillbehör är också kompatibla med mini-radplint:

  • Utbud av byglar: Standard TOPJOB® S byglar kan användas. Använd till exempel de förmonterade byglarna för en stjärnanslutning (2000-405/011-000) eller en deltaanslutning (2000-406/020-000).

  • Märkremsor: WAGOs märkremsa möjliggör tids- och kostnadsbesparande märkning – upp till tre rader samtidigt.

Visa produktlista

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; med testuttag; sid- och mittmärkning; för DIN 15-skena; Push-in CAGE CLAMP®; 1,00 mm²; grå
Artikel nr. 2250-1201

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; med testuttag; sid- och mittmärkning; för DIN 15-skena; Push-in CAGE CLAMP®; 1,00 mm²; grå

Visa produkt
Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; med testuttag; sid- och mittmärkning; för DIN 15-skena; Push-in CAGE CLAMP®; 1,00 mm²; blå
Artikel nr. 2250-1204

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; med testuttag; sid- och mittmärkning; för DIN 15-skena; Push-in CAGE CLAMP®; 1,00 mm²; blå

Visa produkt
Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Ändstöd med monteringsfläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grå
Artikel nr. 2250-301

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Ändstöd med monteringsfläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grå

Visa produkt
Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Ändstöd med monteringsfläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; blå
Artikel nr. 2250-304

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Ändstöd med monteringsfläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; blå

Visa produkt
Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Ändstöd med monteringsfläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grön-gul
Artikel nr. 2250-307

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Ändstöd med monteringsfläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grön-gul

Visa produkt
Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grå
Artikel nr. 2250-311

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grå

Visa produkt
Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; blå
Artikel nr. 2250-314

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; blå

Visa produkt
Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grön-gul
Artikel nr. 2250-317

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grön-gul

Visa produkt
Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Mittmodul utan snäppfäste/fläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grå
Artikel nr. 2250-321

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Mittmodul utan snäppfäste/fläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grå

Visa produkt
Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Mittmodul utan snäppfäste/fläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; blå
Artikel nr. 2250-324

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Mittmodul utan snäppfäste/fläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; blå

Visa produkt
Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Mittmodul utan snäppfäste/fläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grön-gul
Artikel nr. 2250-327

Mini-genomgångsplint, 2 ledare; med tryckknapp; 1 mm²; Mittmodul utan snäppfäste/fläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grön-gul

Visa produkt
Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; med testuttag; sid- och mittmärkning; för DIN 15-skena; Push-in CAGE CLAMP®; 1,00 mm²; grå
Artikel nr. 2050-1201

Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; med testuttag; sid- och mittmärkning; för DIN 15-skena; Push-in CAGE CLAMP®; 1,00 mm²; grå

Visa produkt
Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; Ändstöd med monteringsfläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; blå
Artikel nr. 2050-304

Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; Ändstöd med monteringsfläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; blå

Visa produkt
Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; med testuttag; sid- och mittmärkning; för DIN 15-skena; Push-in CAGE CLAMP®; 1,00 mm²; blå
Artikel nr. 2050-1204

Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; med testuttag; sid- och mittmärkning; för DIN 15-skena; Push-in CAGE CLAMP®; 1,00 mm²; blå

Visa produkt
Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; Ändstöd med monteringsfläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grön-gul
Artikel nr. 2050-307

Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; Ändstöd med monteringsfläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grön-gul

Visa produkt
Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grå
Artikel nr. 2050-311

Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grå

Visa produkt
Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; blå
Artikel nr. 2050-314

Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; blå

Visa produkt
Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grön-gul
Artikel nr. 2050-317

Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; med snäppfäste; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grön-gul

Visa produkt
Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; Mittmodul utan snäppfäste/fläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grå
Artikel nr. 2050-321

Mini-genomgångsplint, 2 ledare; med manöverhål; 1 mm²; Mittmodul utan snäppfäste/fläns; sid- och mittmärkning; med testuttag; Push-in CAGE CLAMP®; 1,00 mm²; grå

Visa produkt
