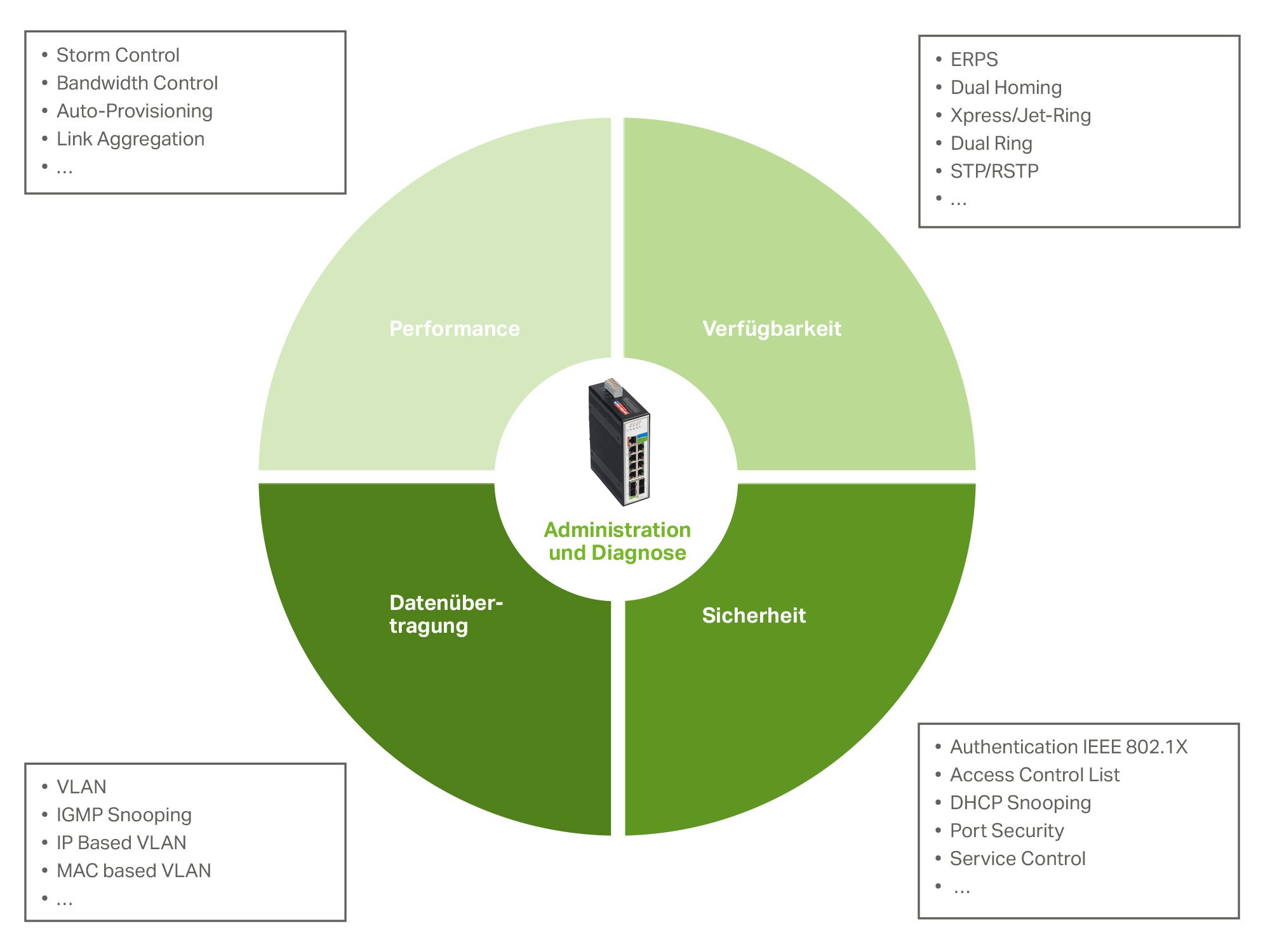

Switch industriel administrable : aperçu des fonctions

De multiples possibilités :

• Configuration depuis une interface web

• Configuration via la ligne de commande (SSH, Telnet, RS-232)

• Gestion réseau via SNMP v1, v2, v3

• Prise en charge des normes MIB (Management Information Base)

• Diagnostic via Modbus TCP : de nombreuses informations disponibles pour un diagnostic simple via MODBUS

• Détection automatique du module SFP connecté

• Informations détaillées sur le modèle

• Surveillance en temps réel
  - Température
  - Tension d’alimentation
  - Puissance d'émission
  - Puissance en réception

Maintenance facilitée :

• Port Mirroring : miroitage du trafic réseau

• LLDP : détection automatique des appareils adjacents

• Notifications par e-mail

• Temps de commutation type < 300 ms (selon l'application)

• Très simple à configurer

• Jusqu'à 20 participants (Fast Aging) dans un Jet-Ring

Xpress-Ring :

• Temps de commutation < 20 ms

• Simple à configurer

• Jusqu’à 200 switchs dans un anneau Xpress

• 2 anneaux Xpress par switch

Dual Ring :

• combinaison des deux types de redondance

• 1 anneau « Jet Ring » et 1 anneau « Xpress Ring » par switch ou 2 anneaux « Xpress Ring » par switch

La solution rapide et ouverte :

• Technologie standardisée et ouverte

• Temps de commutation < 50 ms

• Topologies imbriquées jusqu’à 6 anneaux par switch

• Réalisation d'une tolérance à une erreur (SPOF – Single Point of Failure)

ERPS – Enhancement Mode :

• Équipements WAGO avec switch intégré et configuration Fast Aging

• Temps de commutation type < 300 ms (selon l'application)

La norme de sécurité des réseaux IT : authentification sûre et autorisation dans les réseaux ETHERNET (au niveau local sur le switch ou via le serveur RADIUS)

Déroulement :

• l'authentification d'un participant s'effectue par l'authentificateur.

• Au moyen d'un serveur d'authentification, l'authentificateur vérifie les informations d'authentification du participant (demandeur).

Autoriser uniquement les services nécessaires

Filtrage de paquets de données sur la base :

• d'une adresse MAC source ou d'une adresse IP source

• d'une adresse MAC cible ou d'une adresse IP cible

• d'un domaine d'une adresse MAC ou IP

• de ports sources et/ou cibles UDP/TCP

• Programmation dynamique d'adresses MAC par port

• Limitation d'adresses MAC par port

• Liste blanche/noire basée sur MAC par port

VLAN (p. ex. selon IEEE 802.1Q)

Segmentation en réseaux logiques, virtuels

• Limitation de diffusion

• Amélioration de la sécurité

• Priorisation des flux de données

• Séparation, par exemple, de machines et de réseaux de bureaux

• Routage de paquets de données entre différents VLAN sur la base de l'adresse IP

• Communication à partir d'un participant dans deux VLAN ou plus

• Connexion rentable de réseau au routeur supérieur

• Priorisation de paquets de données sur la base de l'adresse IP

• Attribution de paquets de données dans un VLAN sur la base de l'adresse MAC

• Priorisation de paquets de données sur la base de l'adresse MAC.

Agrégation de liens LACP

Agrégation de plusieurs connexions de données en un seul lien logique :

• Augmentation du débit

• Redondance de lien

• Transmission plus rapide de paquets de données importants par le switch

• Priorisation des paquets de données selon IEEE 802.1 Q

• Limitation de la largeur de bande et/ou du nombre de paquets par unité de temps et par port

• Hausse de la qualité de la transmission de données

• Arrêt des tempêtes de broadcast

• Garantie de la disponibilité du réseau

• Limitation des flux de données broadcast et multicast (paquets/temps)
