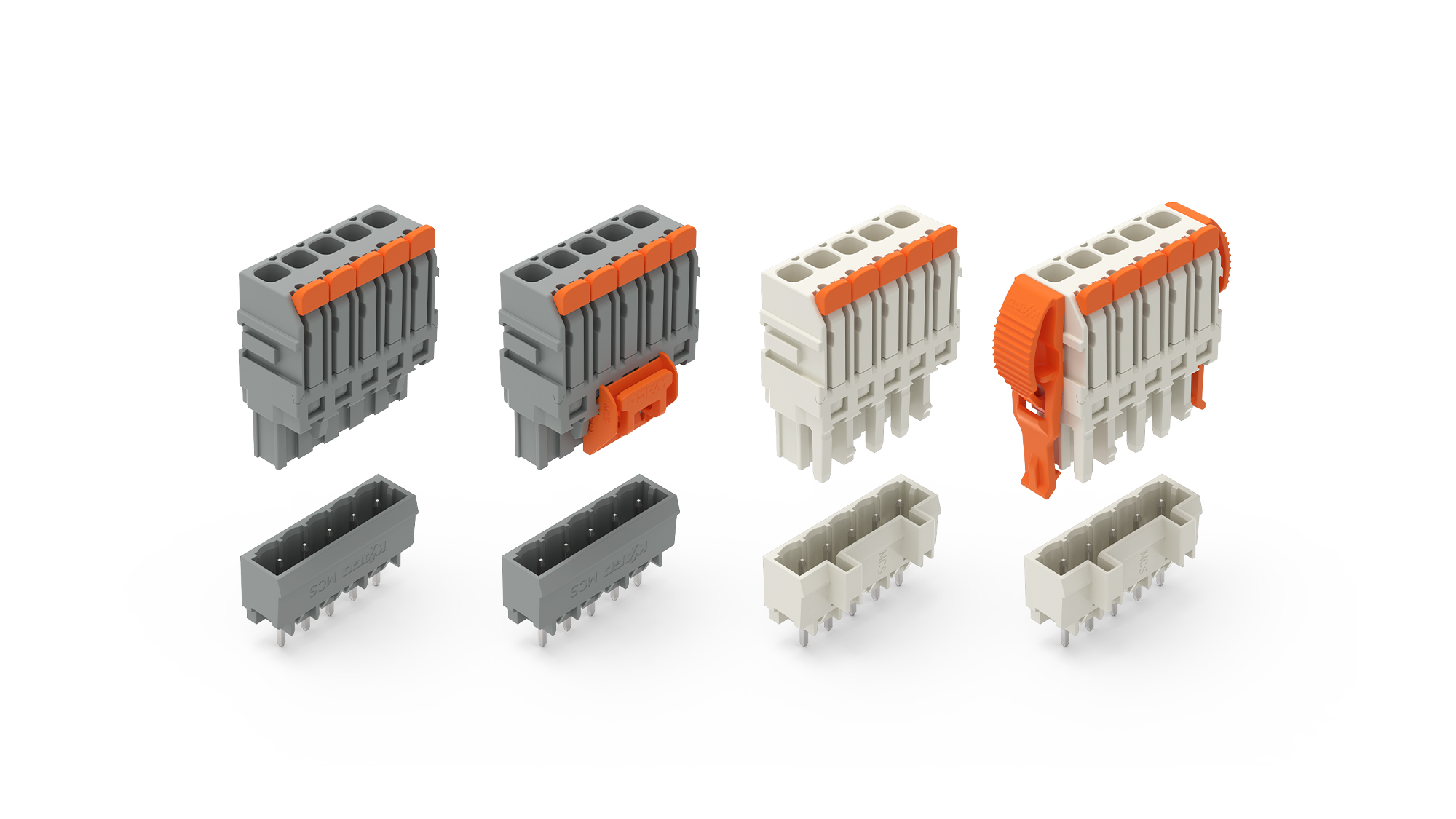

MCS: Consistente systeembekabeling met printconnectoren

Bespaart ruimte in uw toepassingen: de kleinste connector MCS MICRO in de rastermaat 2,5 mm is ideaal voor toepassingen in de kleinste ruimtes. Het doorsnedebereik bedraagt 0,08 tot 0,5 mm².

Uw voordelen:

• 100% beveiligd tegen verkeerd insteken

• Vereenvoudigde bedrading bij de voorafgaande confectionering van kabels en van apparaten dankzij de twee bedieningsrichtingen van de CAGE CLAMP^®-varianten

• Voor "wire-to-board"- en "wire-to-wire"-verbindingen

• Individuele coderingsmogelijkheden

• Nominale spanning tot 320 V al mogelijk bij een rastermaat van 2,5 mm.

• THR-pennen (Through Hole Reflow) in tape-and-reel-verpakkingen zijn beschikbaar voor de integratie in het geautomatiseerde SMT-proces.

Het compacte productassortiment voor uw signalen: het compacte connectorsysteem MCS MINI is verkrijgbaar met de rastermaten 3,5 mm en 3,81 mm en met een doorsnedebereik van 0,08 tot 1,5 mm².

Uw voordelen:

• 100% beveiligd tegen verkeerd insteken

• CAGE CLAMP^®-varianten met twee bedieningsrichtingen

• Direct insteken van massieve geleiders en fijnaderige geleiders met adereindhuls dankzij Push-in CAGE CLAMP^® met geïntegreerde drukknoppen

• „Wire-to-Board“-, „Wire-to-Wire“-, „Board-to-Wire“- en „Board-to-Board“-verbindingen mogelijk

• Individuele coderingsmogelijkheden

• THR-pennen (Through Hole Reflow) in tape-and-reel-verpakkingen zijn beschikbaar voor de integratie in het geautomatiseerde SMT-proces.

• Soldeerloze verbinding: ook beschikbaar in PressIn-technologie

Hoge contactdichtheid in kleine ruimten: MCS MINI HD maakt dankzij de constructie met twee rijen I/O-verbindingen mogelijk op locaties waar slechts weinig ruimte beschikbaar is. Beschikbaar in de rastermaat 3,5 mm met een geleiderdoorsnede van 0,08 tot 1,5 mm².

Uw voordelen:

• 100% beveiligd tegen verkeerd insteken

• CAGE CLAMP^®: universele aansluiting voor alle soorten geleiders met de buitenliggende bedieningsopening altijd ideaal bereikbaar.

• Rangschikking van de polen in twee rijen: hoge contactdichtheid bij "wire-to-board"-verbindingen in kleine ruimten

• Optionele vergrendelingen voor een bescherming tegen incidenteel loskoppelen beschikbaar

• Individuele coderingsmogelijkheden

• In het midden monteerbare trekontlastingsplaten voor optimale handhaving

• THR-pennen (Through Hole Reflow) in tape-and-reel-verpakkingen zijn beschikbaar voor de integratie in het geautomatiseerde SMT-proces.

Bijzonder plat met een zeer hoge contactdichtheid, slechts 7,8 mm hoog: MCS MINI SL overtuigt met de geringe inbouwhoogte in combinatie met een aansluitdoorsnede van de geleiders van 0,2 mm² tot 1,5 mm² en een rastermaat van 3,5 mm.

Uw voordelen:

• Bijzonder vlakke bouwhoogte van slechts 7,8 mm

• Directe aansluiting van massieve geleiders en van fijnaderige geleiders met adereindhuls dankzij push-in CAGE CLAMP^® met geïntegreerde drukknoppen

• „Wire-to-Board“-verbinding

• Controle vanuit de aansluitrichting van de geleider

• Individuele coderingsmogelijkheden

Het veelzijdige productassortiment voor nog meer veiligheid: het veelzijdige connectorsysteem MCS MIDI met rastermaten van 5 mm en 7,5 mm biedt u nog meer veiligheid bij de aansluiting. Er kunnen uitsluitend mannelijke en vrouwelijke connectoren met eenzelfde pooltal worden gecombineerd. In combinatie met de individuele codering wordt hierdoor een 100 % beveiliging tegen verkeerd insteken bereikt. Bovendien kan verkeerd insteken door de keuze van verschillende pooltallen veilig vermeden worden. Alle geleidersoorten zijn in een doorsnedebereik van 0,08 tot 2,5 mm² aansluitbaar.

Uw voordelen:

• 100% beveiligd tegen verkeerd insteken

• CAGE CLAMP^®-varianten met twee bedieningsrichtingen

• Directe aansluiting van massieve geleiders en van fijnaderige geleiders met adereindhuls dankzij push-in CAGE CLAMP^® met geïntegreerde drukknoppen

• „Wire-to-Board“-, „Wire-to-Wire“-, „Board-to-Wire“- en „Board-to-Board“-verbindingen mogelijk

• Individuele coderingsmogelijkheden

• Lange aansluitpinnen voor het aansluiten in rijgklemmen

• Soldeerloze verbinding: ook beschikbaar in PressIn-technologie

De klassieke variant voor de aansluiting van uw apparaten: het veelzijdige MCS-assortiment MCS MIDI Classic is verkrijgbaar in de rastermaten 5 mm, 5,08 mm, 7,5 mm en 7,62 mm. De universele CAGE CLAMP^®-aansluiting is voor alle geleidersoorten van 0,08 tot 2,5 mm² geschikt. Hierdoor is de vergrendeling van de stekkerverbinding ter bescherming tegen onbedoeld loskoppelen door middel van de zijdelingse vergrendelingen of door schroefverbindingen probleemloos mogelijk.

Uw voordelen:

• Vereenvoudigde bedrading bij de voorafgaande confectionering van kabels en van apparaten dankzij de twee bedieningsrichtingen van de CAGE CLAMP^®-varianten

• Directe aansluiting van massieve geleiders en van fijnaderige geleiders met adereindhuls dankzij Push-in CAGE CLAMP^® met en zonder geïntegreerde drukknoppen

• Groeperen van meerdere vrouwelijke stekkers in een Pin-header zonder poolverlies.

• „Wire-to-Board“-, „Wire-to-Wire“-, „Board-to-Wire“- en „Board-to-Board“-verbindingen mogelijk

• Individuele coderingsmogelijkheden

• Lange aansluitpinnen voor het aansluiten in rijgklemmen

• Ondersteunen van de kabels door optioneel verkrijgbare trekontlastingsplaten of -behuizingen mogelijk.

• THR-pennen (Through Hole Reflow) in tape-and-reel-verpakkingen zijn beschikbaar voor de integratie in het geautomatiseerde SMT-proces.

Het connectorsysteem voor betere prestaties: Het nieuwe MCS MAXI 6-connectorsysteem breidt de vermogenselektronicafamilie uit met een hendel. Met een doorsnedebereik van 0,5 tot 10 mm² hebben de connectoren een verhoogd stroombelastingvermogen en zijn daarom geschikt voor hogere stromen. Dankzij de intuïtieve hendel kunnen de geleiders direct met de hand worden bedraad. MCS MAXI 6 is verkrijgbaar met de rastermaat 7,62 mm.

Uw voordelen:

• Eenvoudige aansluiting met de hand door gebruik van de hendel

• Intuïtieve bediening zonder gereedschap door hendelaansluiting

• Directe aansluiting door Push-in CAGE CLAMP®

• Groter aansluitbereik en hogere stroomcapaciteit

• Voor "wire-to-board"- en "wire-to-wire"-verbindingen

• 100% beveiligd tegen verkeerd insteken

• 600 V conform UL 1059 zijn voor de mannelijke en vrouwelijke connectoren met geleideraansluiting

• Ondersteuning van de kabels door optioneel verkrijgbare trekontlastingsplaten mogelijk.

Het wereldwijd uniek connectorsysteem met hendel voor vermogenselektronica: het connectorsysteem MCS MAXI 16 met innovatieve hendel is ideaal voor uw vermogenselektronica met een aansluitbereik van 0,75 tot 25 mm². MCS MAXI 16 is verkrijgbaar met de rastermaat 10,16 mm.

Uw voordelen:

• Eenvoudige aansluiting met de hand door gebruik van de hendel

• Intuïtieve bediening zonder gereedschap door hendelaansluiting

• Groter aansluitbereik en hogere stroomcapaciteit

• 100% beveiligd tegen verkeerd insteken

• Direct insteken van massieve geleiders en fijnaderige geleiders met adereindhuls dankzij Push-in CAGE CLAMP^®

• Voor "wire-to-board"- en "wire-to-wire"-verbindingen

• Codering en vergrendeling optioneel mogelijk

De 1-draads vrouwelijke connector MCS MIDI voor geleiderdoorsneden van 0,14 tot 2,5 mm² en een rastermaat van 5 mm is ook verkrijgbaar met hendel. De connector biedt een ideale combinatie van goede prestaties, compacte afmetingen en een comfortabele bediening van de hendel.

De centrale vergrendeling en de trekontlastingsplaat voor de printconnectoren MCS MAXI 16 van WAGO bieden veiligheid in de meest compacte vorm.

Maximale veiligheid en een comfortabel gebruik, zelfs als zeer weinig ruimte beschikbaar is – dat biedt de centrale vergrendeling met en zonder trekontlastingsplaat voor de printconnectoren MCS MAXI 16 van de serie 832 van WAGO. Hiermee weet WAGO de meest compacte oplossing op de markt aan te bieden voor de vergrendeling van printconnectoren voor vermogenselektronica.

De intuïtieve vergrendeling in het midden beschermt tegen onbedoelde ontkoppeling van de connector - zonder extra rasterbreedte. Connectoren kunnen zo direct naast elkaar worden geplaatst. In combinatie met de trekontlastingsplaat worden geleiders vastgezet en tegen trekkrachten beveiligd. Tegelijkertijd biedt dit de gebruiker een stevige greepplaat voor comfortabeler aansluiten en loskoppelen van de connector.

Uw voordelen:

• De meest compacte centrale vergrendeling, op de markt verkrijgbare printconnectoren voor de vermogenselektronica

• Intuïtief mechanisme voor eenvoudig vergrendelen en ontgrendelen met één hand.

• De trekontlastingsplaat beveiligt de aangesloten geleiders en vereenvoudigt als grijpplaat het gebruik.

Ontdek de gehele productdiversiteit van de MCS-familie.
