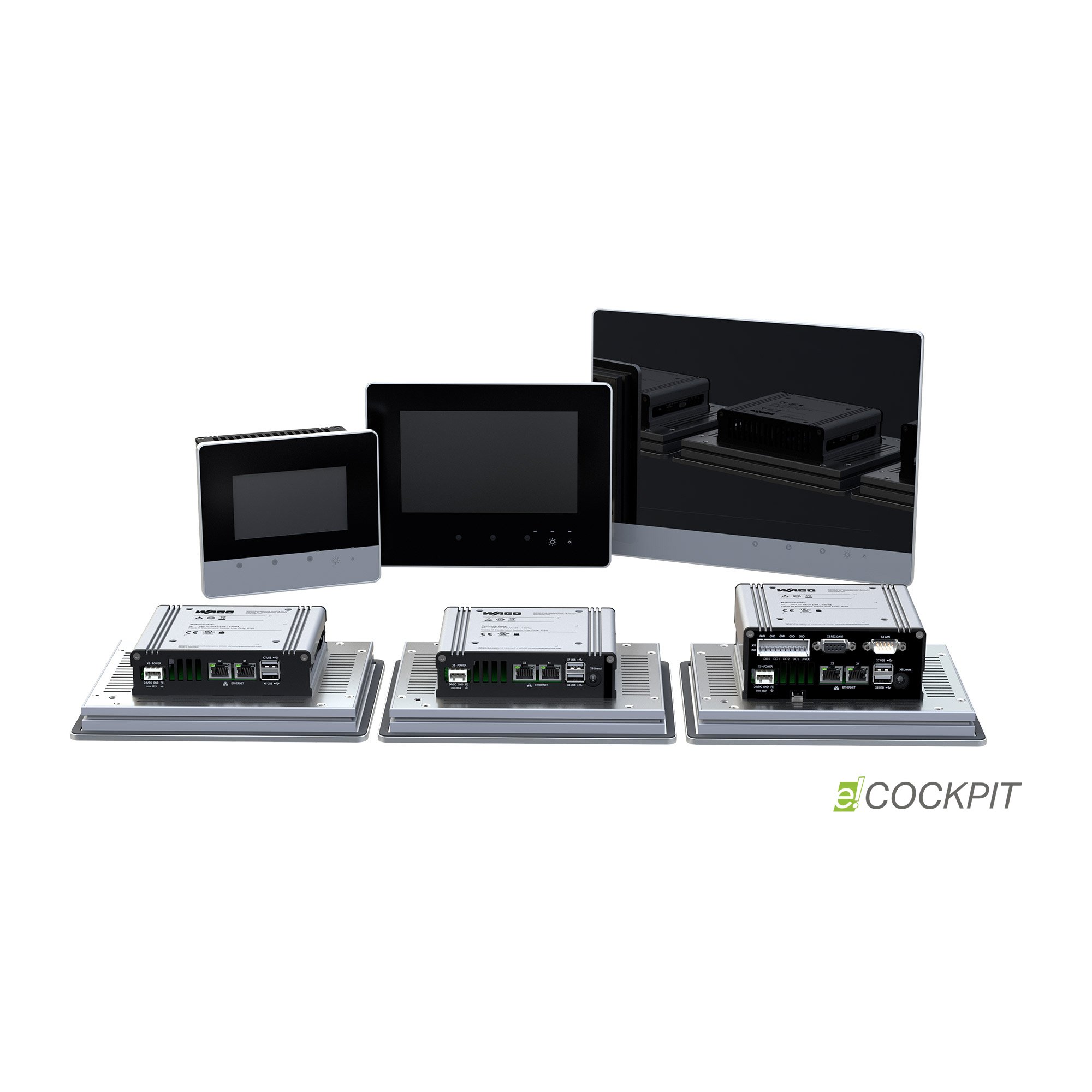

Touch Panels 600

Aperçu des avantages :

Visu Panels et Control Panels avec une taille d'écran plus grande et une résolution plus élevée

• Les nouveaux Visu Panels et Control Panels permettent d'afficher des visualisations de haute qualité.

• Les appareils tels que les Touch Panels 600 sont « Docker-ready ».

• Écrans haute résolution dans un boîtier robuste en aluminium.

Disponible : mars 2020

Les appareils de commande et d'affichage dans la configuration du logiciel Web Panel sont dotés d'un navigateur Web optimisé pour accéder aux contrôleurs WAGO via les protocoles Web standard avec visualisation Web intégrée pour l'affichage. Selon le type d'exécution, les visualisations Web créées avec CODESYS 3.5 et basées sur une technologie de pointe telle que HTML5 peuvent être affichées. Les visualisations Web ont l'avantage de s'afficher non seulement sur des Visu Panels spéciaux, mais aussi sur des appareils mobiles commerciaux standard comme les téléphones intelligents et les tablettes.

• Visualisation Web basée sur des normes ouvertes tels que HTML5

• Solutions d'automatisation performantes en liaison avec les contrôleurs WAGO PFC100 et PFC200

Lorsque des performances supérieures sont requises, les appareils sont utilisés en tant que Visu Panels. Les Visu Panels permettent d'afficher une visualisation générée avec CODESYS 3.5 et d'obtenir les données qui y sont référencées à partir de n'importe quel appareil de terrain via Modbus TCP, par exemple à partir de contrôleurs de type PFC200. Contrairement aux Web Panels, la puissance de calcul requise ici est divisée entre deux appareils, de sorte que le calcul nécessaire à l'affichage de la visualisation est essentiellement effectué par le Visu Panel, ce qui décharge le contrôleur. Ce faisant, toutes les fonctions d'exploitation sont évaluées sans délai au sein de l'appareil et peuvent avoir une incidence directe sur la visualisation. Le Visu Panel peut également fournir une visualisation Web via le serveur Web intégré.

Avantages :

• Visualisation des données de bus de terrain

• Décharge le contrôleur

• Visualisation supplémentaire via le serveur Web intégré

• Fonctionnalité Web Panel intégrée

Les dispositifs de commande et d'affichage de la configuration logicielle du Control Panel permettent d'effectuer simultanément le contrôle et la visualisation, ce qui représente une forme très compacte pour une solution d'automatisation. En outre, grâce à l'utilisation d'une bibliothèque correspondante, les panneaux de contrôle deviennent des contrôleurs IdO qui envoient des données du niveau du terrain vers le nuage, où elles peuvent être agrégées et utilisées pour l'analyse. Cela crée une véritable valeur ajoutée pour votre entreprise – que ce soit pour augmenter l'efficacité de la production interne, mettre en œuvre la gestion de l'énergie dans les bâtiments ou développer des services supplémentaires pour les clients finaux. Les systèmes existants deviennent également prêts pour l'IdO, ce qui les rend durables pour l'avenir.

Avantages :

• Contrôle et visualisation dans un seul appareil

• Fonctionnalités Web et Visu Panel intégrées

• Protocoles de bus de terrain pris en charge : Modbus TCP, CANopen, adaptateur EtherNet/IP

• Prêt pour l'IdO (MQTT)
