Morsetti modulari universali per montaggio su guida

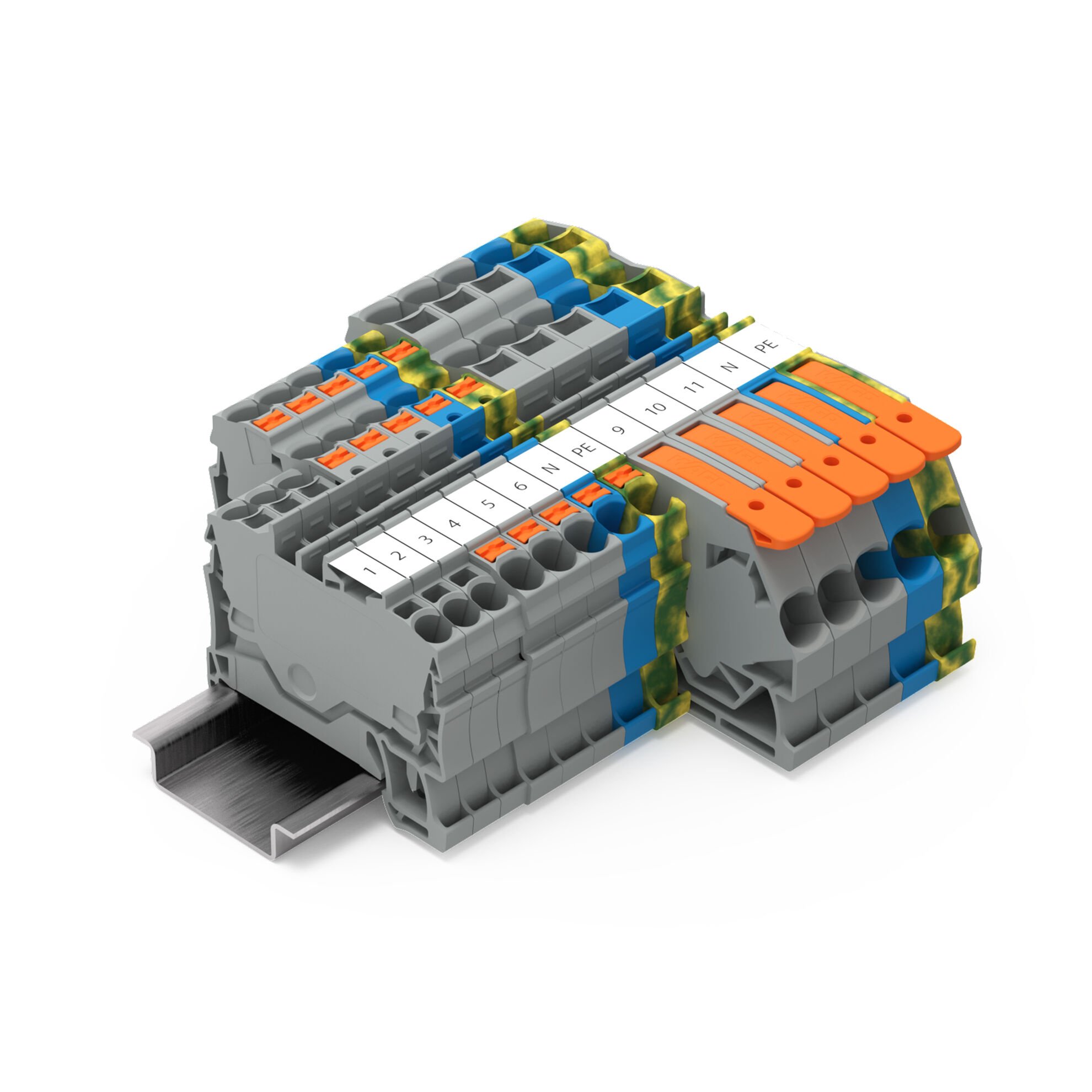

Una gamma completa di morsetti passanti, multipiano e funzionali per conduttori di sezione compresa da 0,14 a 25mm² (26-4 AWG) . Per tutti i settori e applicazioni industriali i morsetti modulari WAGOTOBJOB® S offrono molto più che semplici connessioni elettriche.

• 3 varianti funzionali di connessione - leva, pulsante o slot operativa: ad ogni esigenza la sua soluzione;

• Tecnologia di connessione universale Push-in CAGE CLAMP® adatta a qualsiasi tipologia di conduttore;

• Connessione ad innesto diretta, senza utensili, per conduttori rigidi e semirigidi, nonché flessibili con puntalino su tutte le varianti;

• Doppia sede per l’innesto di ponti adiacenti, continui, salta-passo, riduzione, verticali e molte altre soluzioni di interconnessione;

• Sistema di marcatura a striscia continua multilivello che permette un grande risparmio di tempo e costi e una visibilità ottimale;

• Caratteristiche tecniche al Top e omologazioni internazionali rendono il prodotto virtualmente adatto per qualsiasi applicazione nel mondo.

I morsetti modulari d'installazione TOPJOB^® S integrano la tecnologia di connessione universale Push-in CAGE CLAMP^® adatta a qualsiasi tipologia di conduttore. L’ampia gamma per versioni e connettività rendono i morsetti TOPJOB^® S un partener ideale nella connessione elettrica di impianti ed edifici moderni.

Vantaggi:

• Versioni per la connessione di quattro conduttori per morsetto di sezione da 0,5 a 4 mm² (20–12 AWG);

• Rapido cablaggio sul cantiere con la tecnologia Push-in CAGE CLAMP^®: semplice innesto dei conduttori rigidi, semirigidi o flessibili con puntalino;

• Contatto di messa a terra automatico anche su guide trattate;

• Sedi dedicate per spine di test da 2 mm di diametro.

X-COM® rappresenta una sintesi tra la funzionalità di un connettore e la modularità e funzionalità di un morsetto. I morsetti modulari da guida DIN innestabili sono utilizzati principalmente in applicazioni di apparecchiature di commutazione e controllo (ad esempio, nei sistemi ferroviari). Il sistema di cablaggio versatile offre la possibilità di pre-assemblaggio, risparmiando tempo e denaro durante la produzione, l'assemblaggio, il funzionamento e la manutenzione.

• Sistema X-COM®: gamma estesa (montaggio su guida, circuito stampato, conduttori mobili, montaggio superficiale, passaggi attraverso alloggiamenti), sostituzione economica di connettori pesanti con 500 V/32 A

• Sistema X-COM®S: cablaggio rapido grazie al Push-in CAGE CLAMP®; disponibile anche in versione Ex; sostituzione economica di connettori pesanti con 500 V/32 A

• Sistema X-COM®S MINI: design compatto (solo 3,5 mm di larghezza ciascuno)

Vantaggi:

• 100% protezione contro connessioni errate

• Protezione totale contro il contatto, anche quando scollegato

• Pre-assemblaggio e protezione contro connessioni errate risparmiano tempo e denaro

• Gli assemblaggi precablati possono essere testati prima dell'installazione

• Gli assemblaggi finiti consentono una sostituzione rapida e facile quando necessario

I morsetti di potenza POWER CAGE CLAMP permettono la connessione di conduttori con sezione nominale di 35, 50, 95 e 185 mm² (2, 1/0, 4/0 AWG; 350 kcmil). Sono disponibili versioni per il montaggio su guida Din oppure per montaggio diretto su piastra con le apposite flange di fissaggio.

Vantaggi:

• Per tutte quelle applicazioni industriali in cui le potenze in gioco sono elevate e l’affidabilità della connessione WAGO, unita al fatto che i morsetti Power Cage Clamp sono esenti da manutenzione, fanno la differenza!;

• Condizioni di impiego pesanti: connessione ottimale anche in presenza di sbalzi termici;

• Omologazioni Ex e II (185 mm2/350 kcmil “pending”);

• Facile da usare: cablaggio laterale e blocco ausiliario per tenere il contatto in posizione aperta;

• Non è necessario il trattamento del conduttore.

I mini-morsetti per montaggio su guida di WAGO sono l'ideale per applicazioni in spazi limitati. Dotati della collaudata tecnologia WAGO CAGE CLAMP^®, questi morsetti offrono delle connessioni affidabili e a prova di vibrazioni anche nelle applicazione dove le dimensioni non permettono l’utilizzo di prodotti standard.

Vantaggi:

• Minimo fabbisogno di spazio

• Montaggio su guida DIN 15 o DIN 35

• Versione per applicazioni Ex-e-II

• Facilità di test, marcatura e ponticellamento

La gamma di morsetti per montaggio su guida dotati dell’originale e collaudata tecnologia di connessione CAGE CLAMP^®, offre il morsetto giusto per ogni applicazione industriale o civile: morsetti passanti, funzionali, sensore, multipiano ecc… una gamma completa per ogni necessità di cablaggio!

Vantaggi:

• Morsetti multipiano: i morsetti a due, tre e quattro piani

• Connessione CAGE CLAMP^® - l'originale: collaudata e testata da decenni in moltissime applicazioni

• Possibilità di ponticellamento e distribuzione del potenziale

• Marcatura centrale tramite cartelle o Bobine continue di etichette WMB

• Sono disponibili spine e adattatori modulari per test semplici e veloci

La serie 862 di WAGO è l'ideale per connettere fino a quattro conduttori con sezioni da 0,5 a 4 mm² (20–12 AWG) per ogni singolo polo.

Vantaggi:

• Collega fino a quattro differenti conduttori per polo di sezione compresa 0,5 a 4 mm2 (20–12 AWG)

• Rapido cablaggio grazie alla tecnologia Push-in CAGE CLAMP®: innesto diretto per conduttori rigidi, semirigidi o flessibili con puntalino

• Sono disponibili opzioni con contatto di terra diretto e automatico alla superficie di montaggio

• Pulsanti di azionamento manuali o con utensile

• Test slot per spine da 2mm per semplificare il collaudo

• Marcatura integrata standard o personalizzata con striscia continua multilivello

Le matrici di ripartizione consentono un'elevata densità del cablaggio riducendo i requisiti di spazio all’interno dei quadri elettrici. Una chiara disposizione dei conduttori facilita l’utilizzo, il collaudo e la gestione in campo del cablaggio.

Vantaggi:

• Disponibili versioni da 32, 48 e 80 poli e versioni Slim da 32 poli per montaggio su rack da 19 pollici.

• Modulo aggiuntivo per la connessione diretta sul telaio di montaggio

• Prese di test integrate per ciascun segnale/potenziale

• Marcatura singola e di gruppo tramite etichette WSB

• Assemblaggio modulare, colorato e premarcato in fabbrica, per una migliore visibilità

• Matrici di ripartizione blu per applicazioni Ex-i

I morsetti modulari Compact di WAGO sono estremamente contenuti nelle dimensioni e sono quindi l'ideale per le applicazioni in spazi ristretti. I morsetti sono disponibili nelle versioni ad un piano (2-3-4 Conduttori) oppure a due o tre piani. La tecnologia di connessione CAGE CLAMP®, in dotazione su questa serie, assicura connessioni facili e affidabili nel tempo.

Vantaggi:

• Montaggio su guida DIN 15 o DIN 35

• Spine di test componibili

• Disponibili versioni per applicazioni Ex-e-II

• Morsetti a due o tre piani, con due o tre conduttori per piano

• Versioni multipiano equipotenziali

I blocchi di ripartizione e i morsetti equipotenziali della serie 727 di WAGO rappresentano la perfetta interfaccia tra il cablaggio in campo e il quadro di controllo.

Vantaggi:

• Configurazione semplice e chiara della blocco di ripartizione: il lato campo rispecchia il lato quadro

• Elevata densità di cablaggio: fino a 6 conduttori per polo

• Marcatura semplice e immediata

• Morsetti blu per applicazioni Ex-i

• Slot di Test per spine di 2,3 mm di diametro

I morsetti per la gestione di cavi schermati proposti da WAGO, insieme agli accessori di montaggio, forniscono un’efficiente soluzione nella gestione dei disturbi EMC nei quadri elettrici o in campo. I segnali di interferenza vengono attenuati e dissipati in modo sicuro, garantendo una protezione ideale per macchine e impianti.

Vantaggi:

• Morsetti per cavi schermati, supporti per barre collettrici e un'ampia disponibilità di accessori

• Morsetti per cavi schermati a molla, per un contatto di schermatura e una prestazione ottimali

• Varie opzioni di montaggio, su barra collettrice 10x3mm, direttamente su piastra, su guida DIN, o su apposite guide pre-lavorate e appositamente forate

• Altezza di montaggio della barra collettrice regolabile in orizzontale e verticale per una flessibilità d'installazione totale

Scopri la versatilità del sistema di morsetti per montaggio su guida DIN WAGO.
