Spingi le prestazioni al massimo con i morsetti per montaggio su guida TOPJOB® S

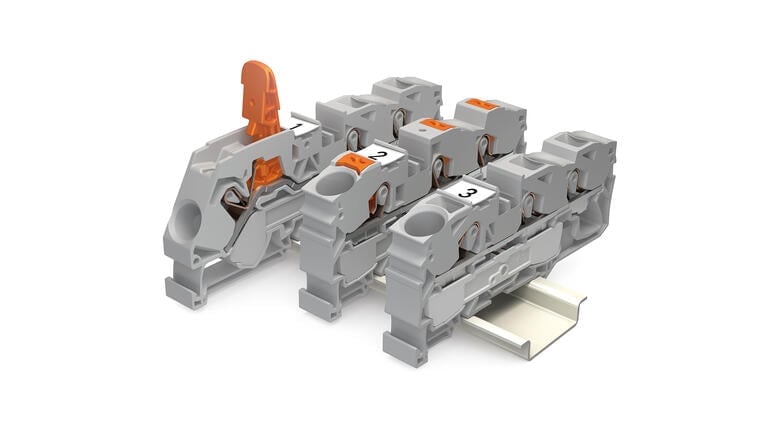

Con l'ampliamento della gamma di morsetti per montaggio su guida TOPJOB® S ora è possibile scegliere tra tre varianti di azionamento: leva, pulsante o slot. Scegli i modelli che si adattano meglio alla tua applicazione.

I vantaggi in sintesi:

Leva: tuti i tipi di conduttore possono essere staccati a mano in modo facile e intuitivo.Pulsante: basta usare un utensile comune per aprire il punto di serraggio tramite il pulsanteSlot operativo: l'utensile resta nello slot fino al completamento del collegamento.

I morsetti passanti TOPJOB^® S sono disponibili nelle versioni a uno, due o tre piani, nonché come morsetti a quattro piani per, ad es., il cablaggio dei motori elettrici.

I vantaggi in sintesi:

• I morsetti da un piano connettono i conduttori con dimensioni da 0,14 a 25 mm² (24–4 AWG).

• Identificazione chiara tramite slot centrale di marcatura, per strisce di marcatura multilinea continue e targhette WMB

• Disponibili le versioni Ex-i ed Ex-e per l'impiego in luoghi soggetti a rischio d'esplosione

• Varianti omologate per tensioni nominali di 800 V (IEC) e 600 V (UL).

Proteggi i tuoi impianti dagli errori e sfrutta un'efficienza ancora maggiore. I morsetti per montaggio su guida d'installazione di WAGO semplificano la misurazione della resistenza d'isolamento, come richiesto dalle norme in zone a rischio di incendio e negli edifici pubblici, mentre dimezzano i tempi di prova.

I vantaggi in sintesi:

• Morsetti estremamente robusti con la massima capacità di portata di corrente per l'industria

• Risparmio di tempo e costi grazie alle strisce di marcatura continue a tre righe

• Messa in comune del potenziale salva-spazio in un singolo slot per ponticello

• Connessione a innesto diretto Push-in CAGE CLAMP^® dei conduttori rigidi, semirigidi e con boccola crimpata

I morsetti di sezionamento/di test della WAGO consentono il distacco del circuito in modo rapido e in sicurezza. Le lame sezionatrici arancioni o le spine di sezionamento sono collocate tra i conduttori e sono quindi sempre visibili all'operatore.

I vantaggi in sintesi:

• Opzioni alternative di distacco: tramite coltello sezionatore pivotante e interblocco meccanico supplementare o tramite spina sezionatrice

• Risparmio di spazio con morsetti sezionatori doppi e a due piani: due morsetti sezionatori a potenziale zero su due livelli

• Test di facile manutenzione per guasti potenziali verso terra tramite morsetti sezionatori del conduttore di terra

• Ideali anche per l'impiego nel settore delle energie rinnovabili con tensioni fino a 1.500 V DC (serie 2006)

• Il profilo identico ai corrispondenti morsetti passanti consente di ottenere una visuale chiara e uniforme

• Ampia varietà di ponticelli per soddisfare i requisiti di sicurezza ed efficienza del circuito

I morsetti con fusibile TOPJOB^® S proteggono i circuiti elettrici dal cortocircuito e garantiscono un funzionamento a prova di guasto del sistema. Questi morsetti sono progettati per ospitare i fusibili miniaturizzati o i fusibili a lama.

I vantaggi in sintesi:

• I morsetti possono essere assemblati in morsettiere

• I fusibili sono sostituibili in modo semplice e sicuro

• Spia LED opzionale per identificare immediatamente il fusibile bruciato

• I morsetti per fusibili possono essere creati con un minimo sforzo di assemblaggio e cablaggio tramite morsetti di base e spine fusibilate.

I morsetti (sezionatore/di test) per trasformatore di corrente TOPJOB^® S sono stati ideati per i circuiti dei trasformatori di corrente. Questi morsetti sono l'ideale per la cortocircuitazione sicura e automatica nonché per facili applicazioni di misurazione.

I vantaggi in sintesi:

• Slot per ponticello adiacente sulla parte superiore per l'attivazione del percorso di cortocircuitazione

• Design intuitivo e di facile utilizzo

• Il design aperto e protetto dagli shock indica l'esatto stato di commutazione

• Massima funzionalità combinata con un design compatto

• Tutti i morsetti della serie 2007 sono tarati per 30 A/500 V (IEC) e 300 V (UL).

I morsetti per sensori/attuatori TOPJOB^® S sono l'ideale per il cablaggio degli attuali sistemi di controllo macchina. La piccola spaziatura tra i morsetti li rende ideali per le scatole di terminazione compatte all'interno di una periferica decentralizzata del sistema, nonché per l'installazione centralizzata nell'armadio elettrico.

I vantaggi in sintesi:

• Possibile assemblaggio di svariati sensori nello spazio più ristretto possibile usando solo 3,5 mm (0,138 poll) per sensore sulla guida DIN

• Possibilità di mettere in comune il potenziale con i ponticelli standard, senza limitare il numero di poli

• Ponticelli colorati per un'assegnazione di potenziale semplificata

• Identificazione chiara grazie alle strisce di marcatura multi-linea che non coprono la presa per ponticello

• Facile da leggere da qualsiasi angolatura grazie alle due prese di marcatura sulla parte superiore e sul lato della morsettiera.

• Assegnazione facile: LED, ponticelli ed etichettature sempre visibili - anche con il cablaggio

I morsetti con LED e diodi della WAGO sono stati sviluppati appositamente per circuiti a diodi personalizzati, come quelli per test per lampade e circuiti di segnale di guasto. Usando i morsetti con LED possono essere progettate, ad es., delle unità di monitoraggio per circuiti di comando e di controllo.

I vantaggi in sintesi:

• Questi morsetti consentono un'elevata densità di cablaggio in uno spazio di soli 5,2 mm (0,205 pollici)

• Le barre di ponticelli del tipo a innesto consentono la progettazione personalizzata del circuito

• I morsetti con LED e diodo a due e tre piani ampliano le opzioni di progettazione del circuito.

I moduli innestabili con LED e diodo della WAGO semplificano la creazione di unità funzionali speciali, senza costi aggiuntivi di assemblaggio e cablaggio. Sono disponibili nelle due versioni seguenti: come moduli da inserire nei contatti di scollegamento di due morsetti base adiacenti e come varianti da inserire negli slot per ponticelli dei morsetti passanti standard. Inoltre i contenitori a innesto per componenti vuoti per i morsetti base possono essere dotati singolarmente di resistori, diodi o altri componenti.

I vantaggi in sintesi:

• Nessun costo aggiuntivo dovuto al cablaggio e al montaggio

• Separazione fra livelli di cablaggio e funzionale

• Rapida e agevole sostituzione dei moduli con altri tipi di moduli: i moduli innestabili per morsetti passanti sono l'ideale per l'adattamento dei sistemi esistenti

• La connessione a perforazione d'isolante (IDC) semplifica l' delle scatole a innesto per componenti vuoti, senza bisogno di saldatura

• Etichettatura con strisce di marcatura o targhette WMB

Scopri la vasta gamma di prodotti della famiglia TOPJOB® S che WAGO ti mette a disposizione.
