Signaalmodule aardingsweerstand

Met de nieuwe signaalmodule aardingsweerstand biedt WAGO de mogelijkheid om in geaard bedrijf - naast de 0V-aarding - ook volledig geautomatiseerd een onderschrijding van een niet-instelbare, asymmetrische isolatieweerstand tussen +24 V c.q. 0 V van de voedingsspanning en aarde te detecteren.

Naar de brochure

Naar het product

Voordelen van de signaalmodule aardingsweerstand

In deze video laat Frank Sellke zien welke voordelen de signaalmodule aardingsweerstand met het oog op preventief onderhoud biedt.

  1. 00:01

    Voordelen van de signaalmodule aardingsweerstand

  2. 00:01

    Praktisch gebruik van het alarmsignaal

  3. 00:01

    Eenvoudige en snelle opsporing van fouten in geval van een aardsluiting

  4. 00:04

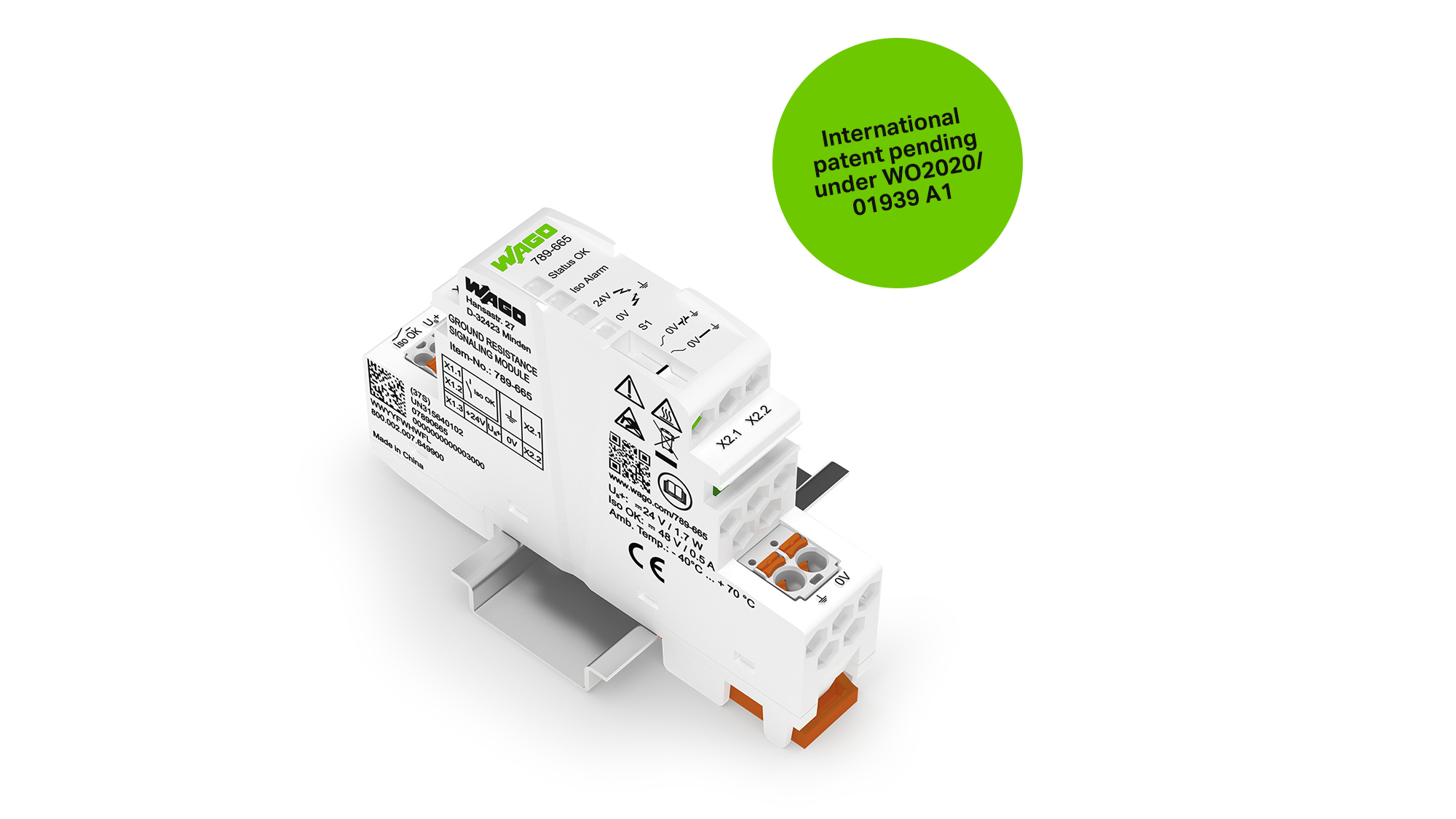

    Signaalmodule aardingsweerstand van WAGO

De evolutie van de signaalmodule aardingsweerstand

Enkelvoudige draad

  • Directe activering van de zekering bij een aardfout

  • Directe stop van de installatie

  • Geen voorafgaande waarschuwing

MM-42828_website_ground-resistance-signaling-module_isolationswiderstand_2000x1125_.jpg

Aarddraad-scheidingsklem - handmatige controle van de isolatieweerstand

  • Directe activering van de zekering bij een aardfout

  • Directe stop van de installatie

  • Detectie van mogelijke aardfouten door regelmatige handmatige onderhoudsintervallen


Signaalmodule aardingsweerstand - automatische controle van de isolatieweerstand

De signaalmodule aardingsweerstand biedt een optimale kosten-batenverhouding en is eenvoudig te gebruiken. Een vervanging van de tot dusverre gebruikte aarddraad-scheidingsklem is probleemloos mogelijk. Er hoeven slechts twee extra draden op de PLC aangesloten te worden om het potentiaalvrije contact te kunnen analyseren.

Voordelen van de signaalmodule aardingsweerstand in vergelijking met de mechanische aarddraad-scheidingsklem in de praktijk

  • Volautomatische bewaking op mogelijke aardfouten in plaats van een handmatige controle

  • Inkorting van de testinterval van ca. 3 maanden tot 10 seconden

  • Directe overdracht door potentiaalvrij contact voor de signalering aan de PLC

Applicatievoorbeelden

Upgrading from a ground conductor disconnect terminal block to a ground resistance signaling module: Wherever a ground conductor disconnect terminal is currently in use, a ground resistance signaling module can easily be retrofitted for fully automated monitoring.

MM-42828_website_ground-resistance-signaling-module_application_2_2000x666

Two 24 VDC power supplies require only one ground resistance signaling module: Even with two or more power supply units connected in parallel, one ground resistance signaling module suffices for ground-fault monitoring.
