Oprzewodowanie systemowe

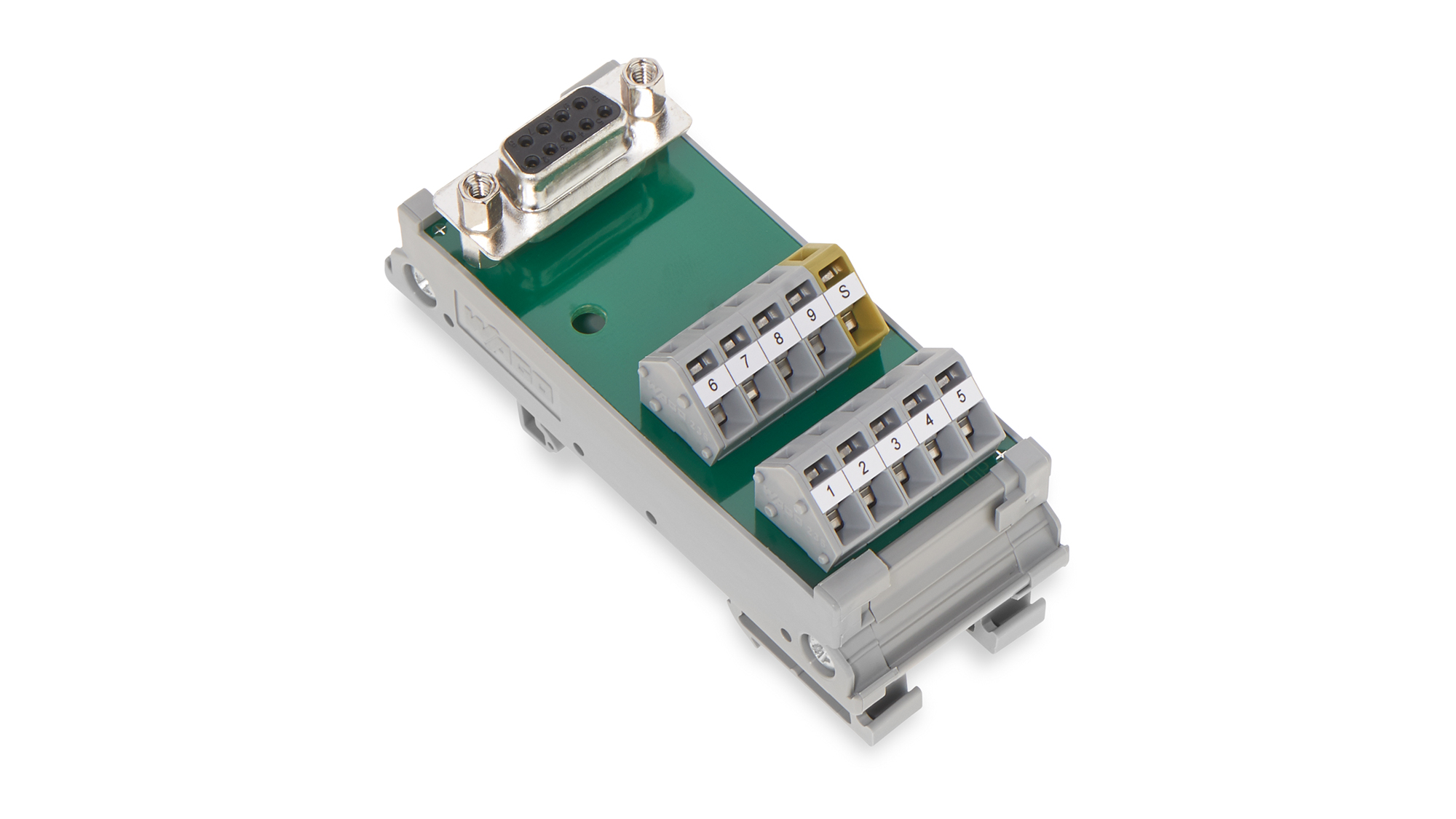

Moduły przejściowe WAGO zapewniają bezpieczny i niewymagający konserwacji system łączenia do elastycznego oprzewodowania sygnałów. Służą one do łączenia układów elektronicznych z urządzeniami wykonawczymi w zakresie transmisji oraz dystrybucji sygnałów między stroną sterowniczą i obiektową (instalacja/maszyna). Za pośrednictwem tych modułów sygnały sterownicze przenoszone są z konfekcjonowanych złącz wtykowych, jak RJ 45 i RS 232, jak również z popularnych przewodów taśmowych na zaciski.

• ekonomiczne i proste projektowanie oraz kalkulacja poprzez redukcję modułów potrzebnych do oprzewodowania

• szybkie oprzewodowanie, łatwy rozruch i usuwanie awarii dzięki przejrzystemu sposobowi ułożenia przewodów oraz oznaczeniu biegunów

• bezpieczne i niewymagające konserwacji połączenie przewodów sygnałowych przy pomocy niezawodnych zacisków przyłączeniowych z techniką zacisku sprężynowego CAGE CLAMP^®

• oszczędność miejsca w szafie sterowniczej, dzięki dużej gęstości upakowania

Oprzewodowanie systemowe WAGO do uniwersalnych komponentów upraszcza instalację, montaż i konserwację. Wybierz z naszego szerokiego asortymentu odpowiedni wielowtyk, zarówno do RJ45, RS232 jak i do innych uniwersalnych komponentów przyłączeniowych.

• szybkie i proste łączenie czujników i elementów wykonawczych ze sterownikami

• dostępne przewody z wolnym końcem dla większej elastyczności przy planowaniu instalacji

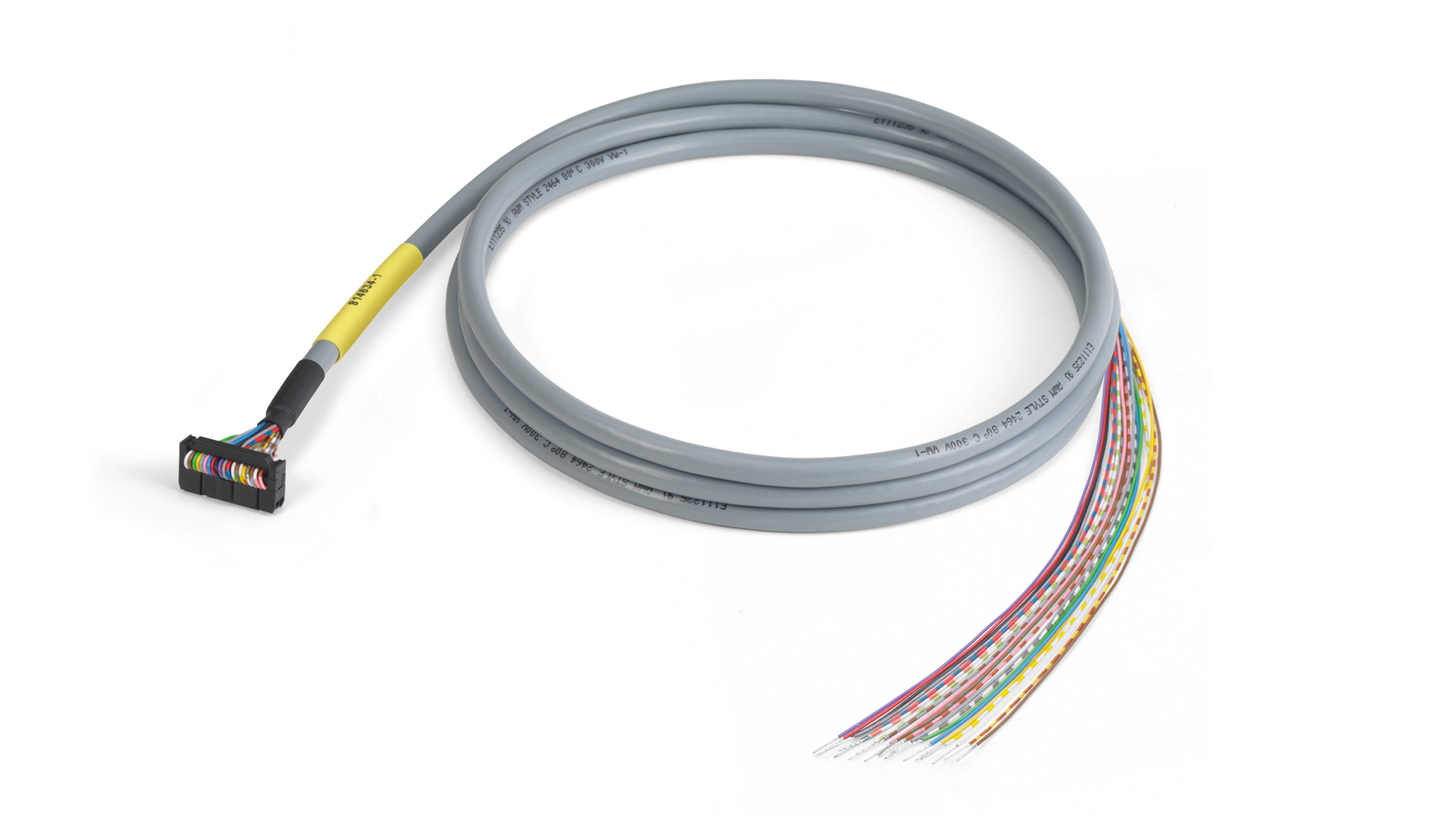

• oszczędność czasu dzięki prefabrykowanym przewodom interfejsowym

Rozszerzenie oferty umożliwia podłączenie kolejnych typów sterowników.

Rozszerzenie oferty o dodatkowe moduły przejściowe do PLC i różnorodne przewody systemowe oznacza, że można teraz obsługiwać jeszcze więcej sterowników PLC. Jest to uzupełnienie międzynarodowej oferty oprzewodowania systemowego.

Oprócz dotychczas obsługiwanych sterowników WAGO z serii 750/753 oraz Siemens S7-300 i S7-1500, dostępne są teraz również rozwiązania dla Siemens S7-400, GE Fanuc 90-30 i RX3i, Schneider Twido, Modicon M2xx, TSX37, TSX57, M340 i Quantum, Rockwell CompactLogix i ControlLogix oraz Omron CJ1.

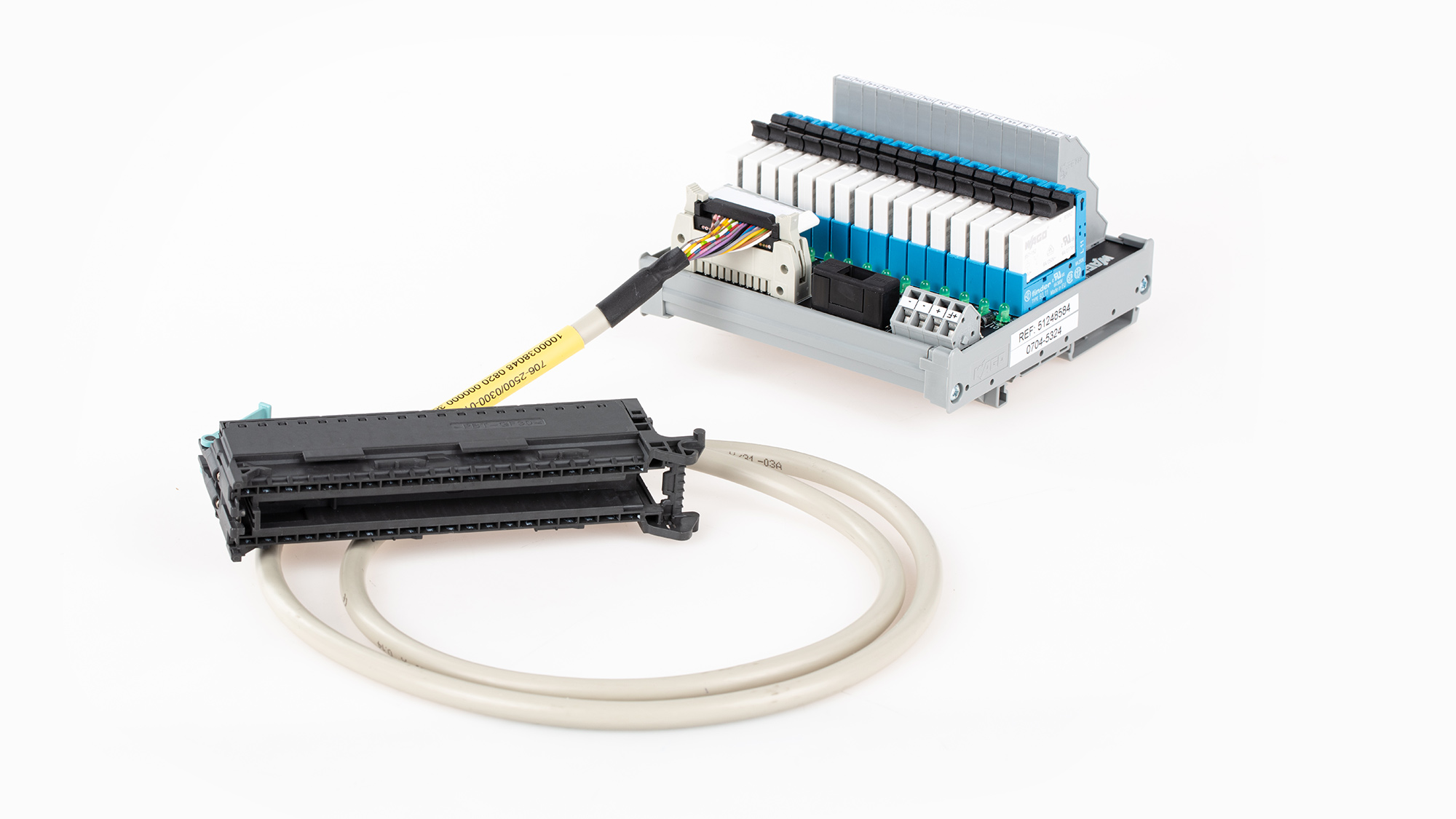

Proste podłączenie sygnału do sterownika PLC

Konfekcjonowane przewody systemowe umożliwiają szybkie i bezbłędne oprzewodowanie. Dodatkowo, dzięki dużej gęstości upakowania i bezpośredniemu podłączeniu sygnałów do modułów przejściowych można zyskać dużo miejsca w szafie sterowniczej. Korzyść jest oczywista – bezpieczne i bezbłędne połączenie modułów przejściowych PLC.

Zalety:

• obsługa jeszcze większej liczby sterowników

• szybkie i bezbłędne oprzewodowanie

• prosta zmiana miejsca oprzewodowania

O 30 procent mniejsze zapotrzebowanie na miejsce przy zintegrowanej funkcji ekranowania

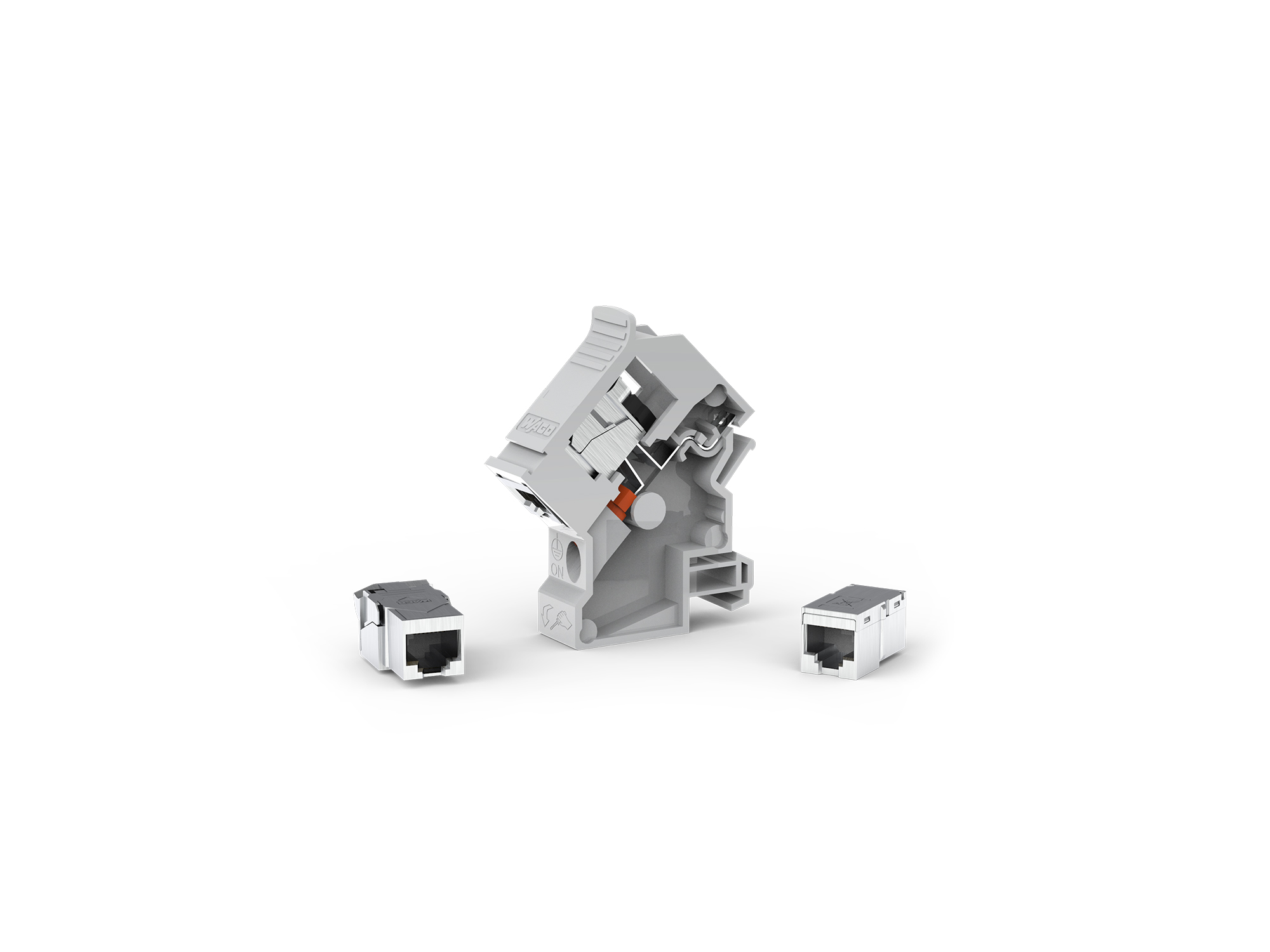

Nowy moduł przejściowy RJ-45 kat. 6 A oraz moduł do przedłużania magistrali RJ-45 kat. 6 A nadają się idealnie do sieci 10 Gigabit ETHERNET (10GBASE-T) oraz do przyszłych aplikacji o dużej prędkości do 500 MHz. Poza tym są one kompatybilne z PoE i PoE+ i potrzebują o 30% mniej miejsca niż dotychczasowe rozwiązania WAGO.

Oba nowe moduły uzupełniają ofertę modułów przejściowych (seria 289) i oferują korzyści w rozwiązywaniu typowych problemów, na przykład dzięki zastosowaniu beznarzędziowej techniki łączeniowej. Dzięki modułowi przedłużania magistrali można teraz połączyć ze sobą bezpośrednio dwa złącza obiektowe i w ten sposób umożliwić zastosowanie tych modułów w sieciachz z konfekcjonowanymi przewodami.

Moduły posiadają zintegrowaną funkcję ekranowania, która może być dezaktywowana od frontu. Oba warianty modułów spełniają specyfikację komponentów Cat.6 A-ISO.

Zalety:

• możliwość szybkiego rozbudowania istniejącego oprzewodowania

• o 30% mniejsze gabaryty w porównaniu z dotychczasowymi rozwiązaniami

• do aplikacji wymagających kategorii 6 A

• dzięki połączeniu zgodnemu ze standardem TIA-568A/B, do zrealizowania obu schematów połączeń wymagany jest tylko jeden artykuł

• zintegrowana funkcja ekranowania, dezaktywowana od frontu

Odkryj szeroką paletę produktów WAGO w zakresie oprzewodowania systemowego
