Technika pomiaru prądu i energii

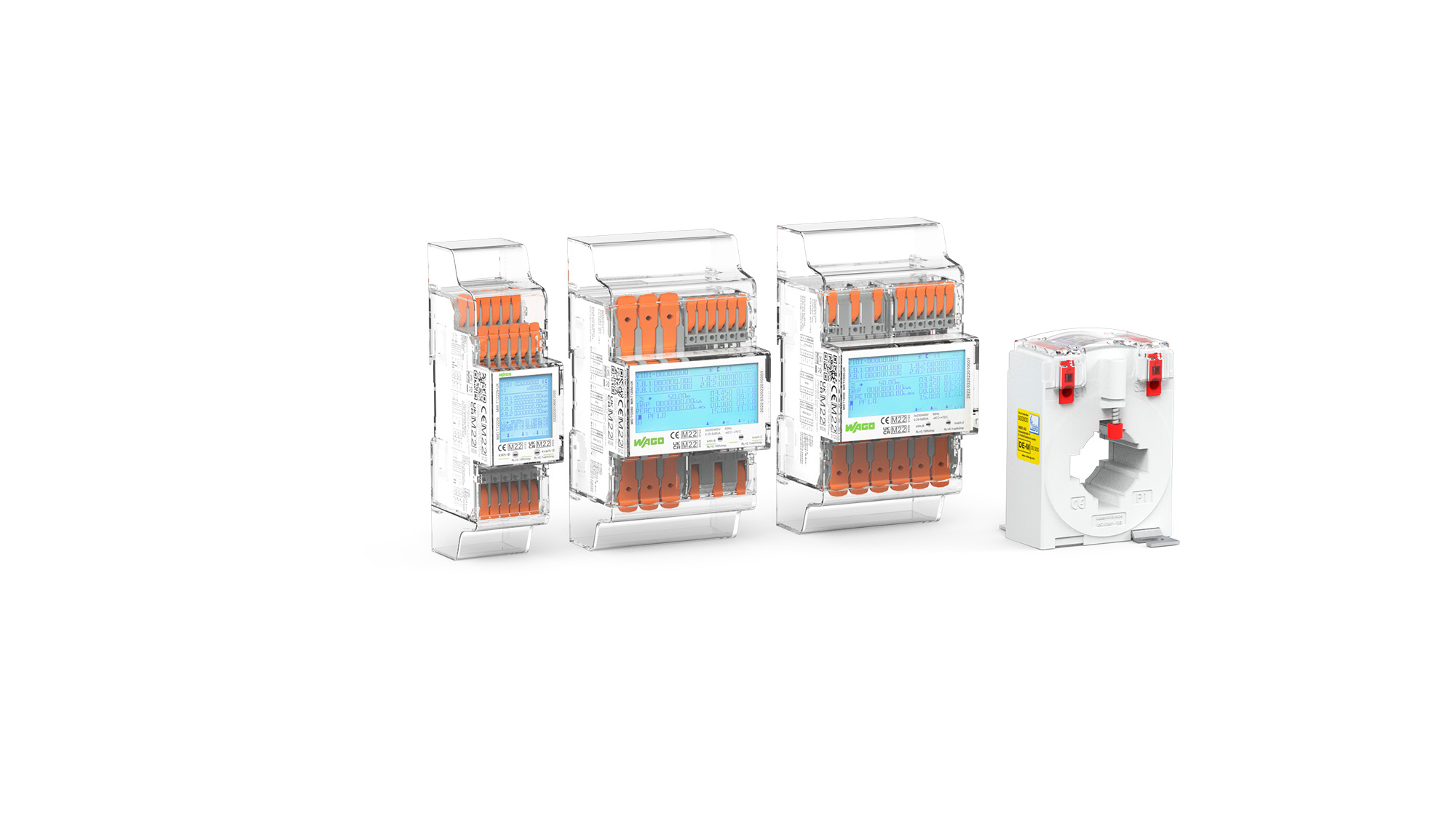

Optymalizacja zużycia energii wymaga jej kompleksowego pomiaru. W naszej ofercie znajdziesz liczniki energii, które upraszczają to zadanie, oferując jednocześnie wiele korzyści.

Korzyści:

• możliwość rozliczania zużycia energii dzięki zgodności z dyrektywą MID 2014/32/EU

• interfejsy M-Bus i Modbus® oraz 2 wyjścia impulsowe S0

• oszczędność czasu podczas montażu za sprawą zacisku Push-in CAGE CLAMP^® z dźwignią

• oszczędność miejsca dzięki niewielkiej szerokości: 36 mm (2PUCT) i 72 mm (4 PU i 4 PS)

• pełen dostęp do danych poprzez duży wyświetlacz

• intuicyjna konfiguracja za pomocą przycisków dotykowych lub aplikacji mobilnej, wykorzystującej Bluetooth^®

Kompaktowe mierniki mocy w obudowie modułowej idealnie nadają się do pomiaru prądów i napięć w trójfazowych sieciach zasilających oddalonych od systemu sterowania.

Korzyści:

• różne warianty do opcjonalnego podłączenia przekładników prądowych lub cewek Rogowskiego

• gniazdo karty microSD do zapisywania danych pomiarowych

• kompaktowa obudowa modułowa do montażu na szynie

• komunikacja poprzez Modbus RTU i wyjście impulsowe

Oprócz przetworników pomiarowych prądu i napięcia, odczytujących wartości napięć i prądów stałych oraz przemiennych, paleta produktów obejmuje również przetwornik pomiarowy mocy, który mierzy równocześnie prąd i napięcie, przelicza te wartości na moc i udostępnia jako znormalizowany sygnał analogowy.

Korzyści:

• pomiar napięć stałych i przemiennych do 300 V AC / DC za pomocą modułu o szerokości zaledwie 6 mm

• mostkowanie napięcia zasilania niezależnie od szerokości obudowy

• wiele możliwości konfiguracji

Przewlekane przekładniki prądowe z serii 855 to 1-przewodowe przekładniki prądowe, działające na zasadzie transformatora. Ze względu na zastosowaną metodę pomiaru, przekładniki tego typu nadają się do zastosowania wyłącznie w sieciach prądu przemiennego.

Przewlekane przekładniki odpowiadają modułowi D oceny zgodności i mogą być stosowane do celów rozliczeniowych.

Korzyści:

• idealne połączenie z licznikiem energii do pomiarów pośrednich prądu

• bezśrubowa technika podłączania przewodu dzięki zaciskowi CAGE CLAMP^®

• dopuszczenie do celów rozliczeniowych

Przekładniki prądowe WAGO są przeznaczone do przewodów okrągłych i szyn prądowych. Są one przystosowane dla prądów pierwotnych od 50 do 2500 A.

Korzyści:

• bezśrubowa technika podłączania przewodów – zacisk CAGE CLAMP®

• specjalny adapter zapewniający łatwy i ekonomiczny montaż

• duża elastyczność dzięki licznym możliwościom montażu

• proste zwarcie przekładnika za sprawą redundantnych zacisków wtórnych S1 i S2

• aprobata UL

Przekładniki prądowe z wielowtykiem picoMAX^® do pierwotnych prądów znamionowych o maks. wartości 64 A.

Korzyści:

• łatwa instalacja przewodów obwodu wtórnego za pomocą wielowtyku picoMAX^®

• oszczędność miejsca dzięki możliwości montażu bezpośrednio nad wyłącznikiem nadprądowym

• aprobata UL

• przetwarzanie prądu 64 A lub 35 A na 1 A

• elastyczne możliwości montażu za sprawą osobnych adapterów montażowych

Przekładniki prądowe WAGO z dzielonym rdzeniem nadają się szczególnie do montażu w istniejących układach i mają tę zaletę, że działają bez odłączania przewodu, na którym wykonywany jest pomiar.

Korzyści:

• montaż bez przerywania toru prądowego

• konfekcjonowany przewód wtórny

• łatwy i ekonomiczny montaż przy użyciu opasek zaciskowych

Cewki Rogowskiego to zamknięte cewki powietrzne z podzielnym korpusem oraz niemagnetycznym rdzeniem, służące do przetwarzania prądu przemiennego.

Korzyści:

• oszczędność miejsca za sprawą podzielnego korpusu, szczególnie przy pomiarze prądów o dużych wartościach

• łatwa obsługa za pomocą zamknięcia bagnetowego i uchwytów do zamocowania na przewodzie przy użyciu opaski zaciskowej

• większe bezpieczeństwo dzięki zamknięciu bagnetowemu z możliwością plombowania

• możliwość stosowania na całym świecie i w wielu branżach ze względu na aprobaty UL oraz DNV/GL

• brak ograniczenia prądu pierwotnego, ponieważ nie występuje efekt nasycenia

Przekładnik prądowy z odejściem napięciowym to połączenie przekładnika prądowego oraz odejścia napięciowego. Można go łatwo zamontować w kanale do mostkowania silnoprądowych złączek listwowych.

Korzyści:

• dostęp do danych pomiarowych energii bezpośrednio na przyłączu

• precyzyjny pomiar dzięki klasie dokładności 0,5

• zabezpieczenie przyłączonych urządzeń pomiarowych dzięki bezpiecznikowi w odejściu napięciowym

• zintegrowana możliwość zwarcia

Odgałęźniki potencjałowe umożliwiają tworzenie komfortowych i bezpiecznych odejść dla pomiaru napięcia w instalacjach. Styk wytworzony przez zacisk nacinający izolację zapewnia pewne odejście napięcia pomiarowego.

Korzyści:

• możliwe zabezpieczenie przyłączonych urządzeń pomiarowych dzięki wbudowanemu bezpiecznikowi

• do przewodów izolowanych o przekroju maks. 16 mm²

• szybki i prosty montaż na szynie prądowej, przy użyciu mocowania zaciskowego lub śrubowego M6/M8

Firma IDEAS postawiła na przekładniki prądowe i odejścia napięciowe oraz silnoprądowe złączki listwowe WAGO, aby zaprojektować, zainstalować i skonfigurować nowe stanowisko testowe do testów wysokonapięciowych i wysokoprądowych w globalnym centrum technologicznym Hitachi Energy.

Sprawdź ofertę WAGO w zakresie przekładników prądowych i odejść napięciowych.

Proste rozwiązania do zwierania przekładników prądowych niepołączonych bezpośrednio z odbiornikiem, dostępne również dla układów 3-fazowych.
