Konserwacja w rekordowym czasie

  • 9/21/2017

    • Oprzewodowanie systemowe na platformie wiertniczej to duże wyzwanie. WAGO-X-COM®S-SYSTEM skraca do minimum czas serwisowania i redukuje koszty.

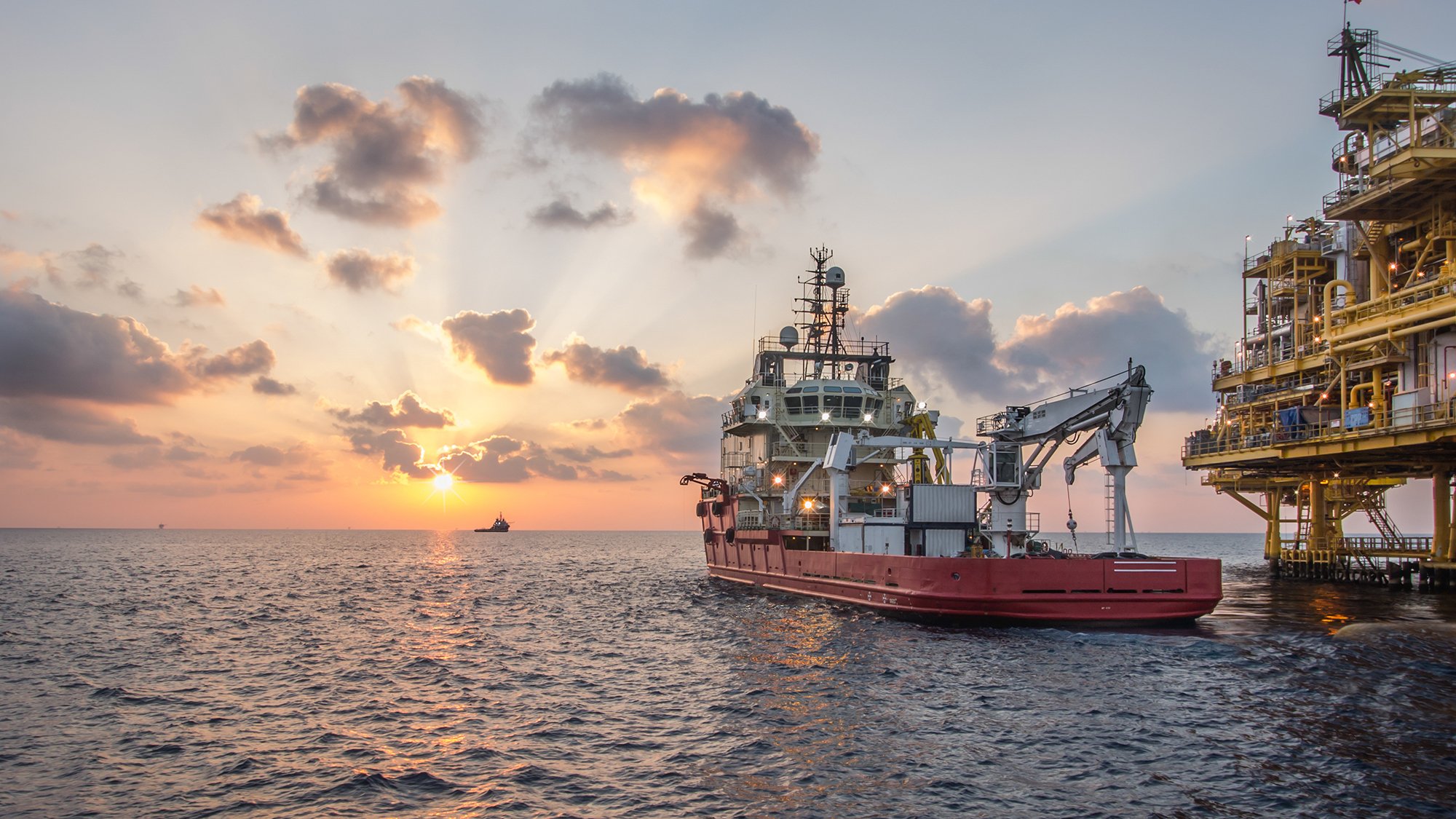

    Gdy na platformie wiertniczej psuje się jakieś urządzenie techniczne, sytuacja jest często poważna. W większości przypadków istnieje konieczność dowiezienia helikopterem specjalisty, który w tych trudnych warunkach przeprowadzi skomplikowane naprawy. Dlatego firma wyposażająca platformy wiertnicze rozglądała się za alternatywnym rozwiązaniem, umożliwiającym szybki i niedrogi serwis. Jej wybór padł na WAGO-X-COM®S-SYSTEM.

    Prace serwisowe w ekstremalnych warunkach

    Nieplanowane przestoje stanowią problem nie tylko na platformie wiertniczej. Podobnie jest w przemyśle okrętowym, górnictwie i na stacji pomp – utrzymanie ruchu maszyn to naprawdę droga zabawa. Trudno się dziwić, bo serwisowanie instalacji zlokalizowanych w oddalonych lub trudno dostępnych miejscach jest o wiele bardziej skomplikowane. Dojazd specjalisty to nie jedyny problem. Trzeba znaleźć źródło błędu w trudnych warunkach, przeanalizować sytuację i nierzadko przeprowadzić skomplikowane oprzewodowanie. Praca w takich okolicznościach pochłania dużo czasu i obarczona jest ryzykiem błędu.

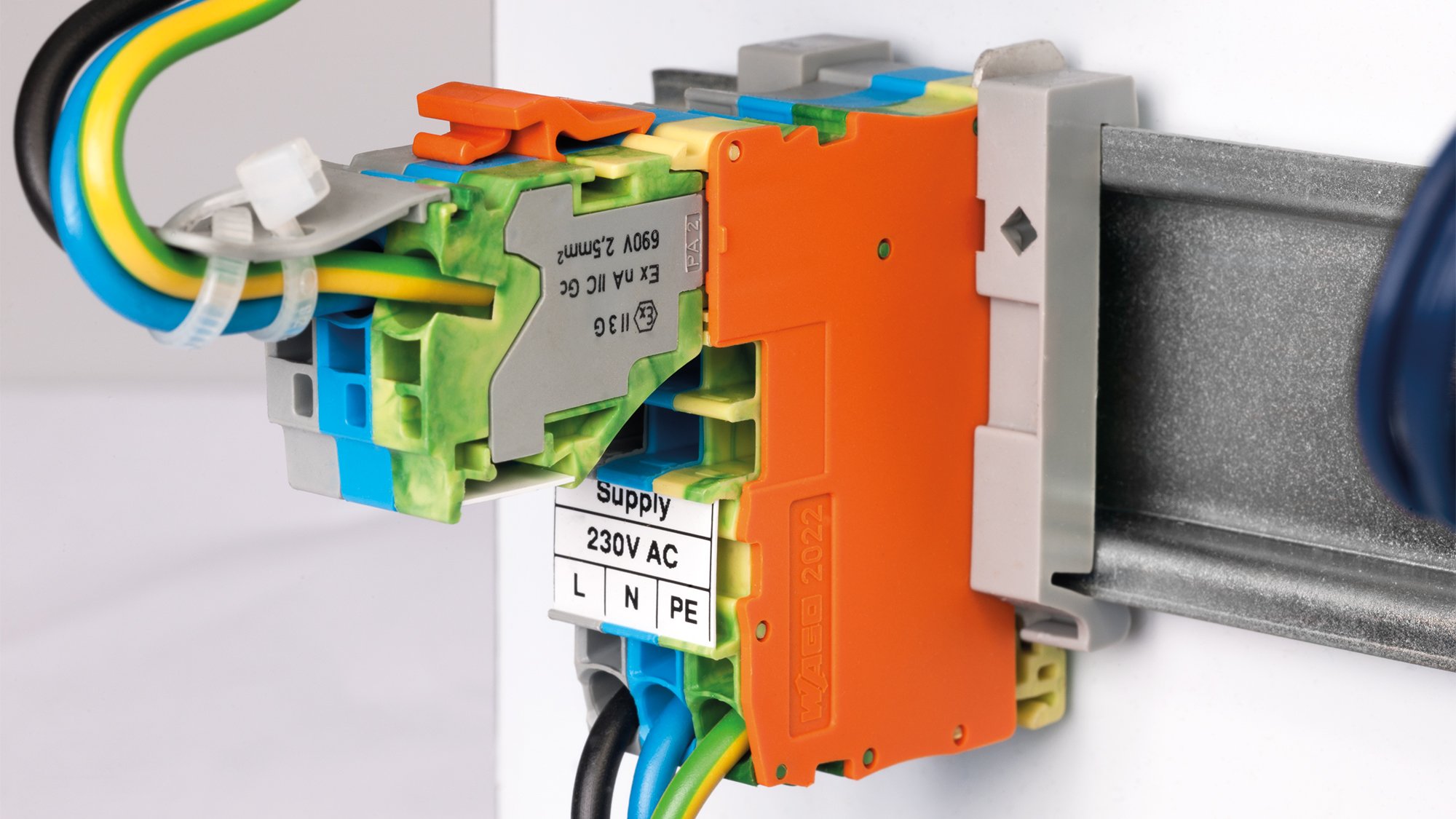

    Clearly marked components facilitate safe and reliable installation, without the need for specialists.

    Niskie koszty utrzymania ruchu

    Dla dostawcy urządzeń do platform wiertniczych takie nakłady były solą w oku. Między innymi dlatego, że do uszkodzonych urządzeń można dotrzeć wyłącznie helikopterem lub samolotem, a dowóz fachowców generował potężne koszty. Zaczął więc szukać komponentów do szaf sterowniczych, które umożliwiają łatwą wymianę podzespołów, skracają czas i redukują nakłady przy montażu oprzewodowania systemowego, a także są dopuszczone do obszarów Ex, ponadto oferują ochronę przed błędnym wetknięciem i dzięki tym właściwościom pozwalają ograniczyć czas przestoju.

    Prefabrykowane podzespoły ułatwiają montaż

    Rozwiązanie znalazł w ofercie WAGO: nosi ono nazwę X-COM®S-SYSTEM. To pierwszy system złączek listwowych z funkcją wtykową o rodzaju budowy „nA“, w którym można szybko i łatwo wymieniać podzespoły. Konstruktorom WAGO przyświecała intencja skrócenia do minimum czasu prac instalacyjnych na miejscu montażu, poprzez zastosowanie w pełni oprzewodowanych podzespołów. System złączek listwowych z funkcją wtykową może być fabrycznie konfekcjonowany przez WAGO, dzięki czemu samo podłączanie oprzewodowania na platformie wiertniczej jest proste i szybkie.

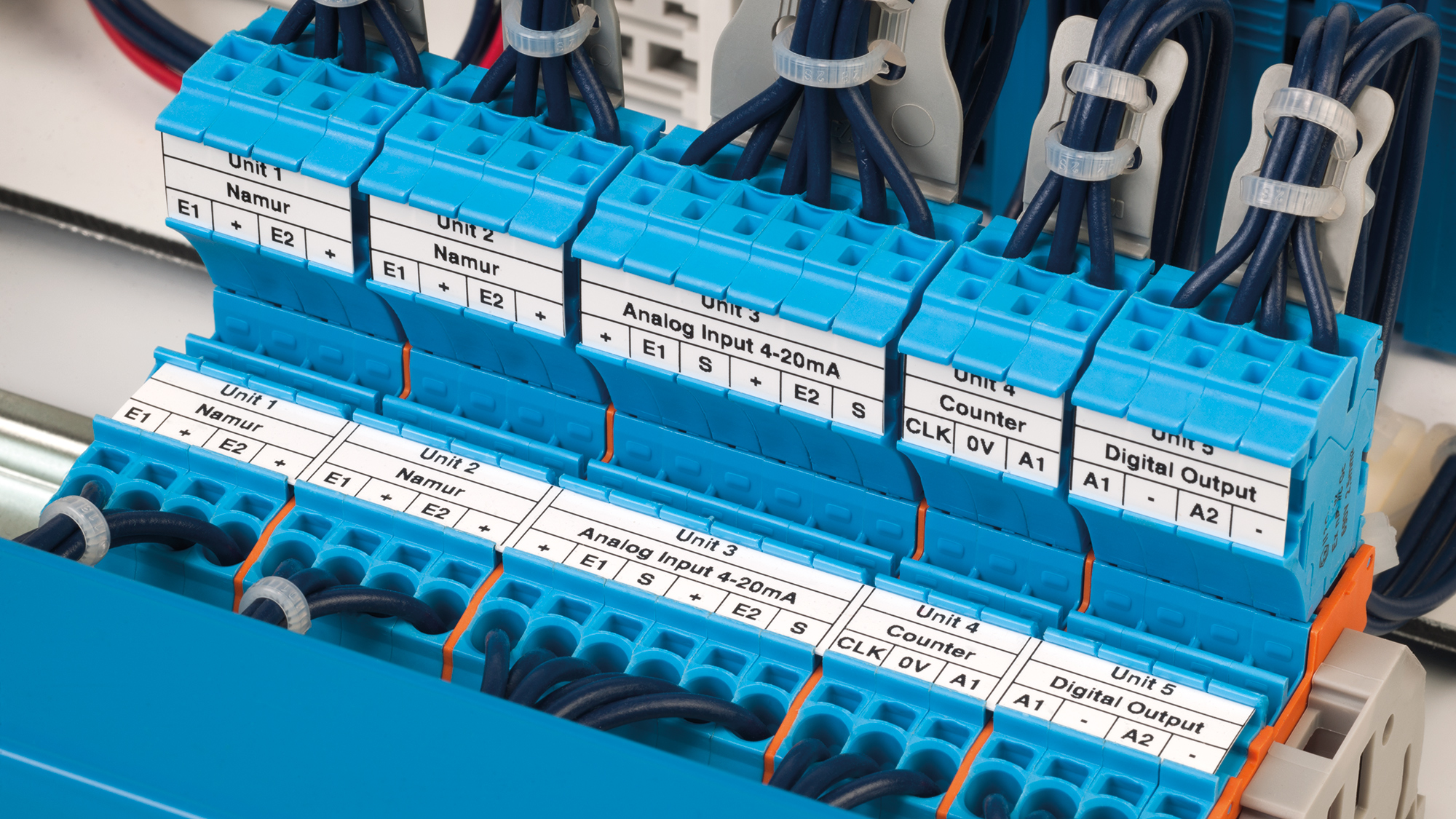

    WAGO's modular designs mean that important system components can arrive on site as pre-tested and pre-wired subassemblies for final installation, and that replacement parts can be stored at the point of installation as well.

    Pod nieobecność specjalisty

    Zarówno w trakcie czynności serwisowych, jak i podczas montażu instalacji, nie jest wymagana obecność specjalisty, a WAGO potrafi z góry wyeliminować ewentualne ryzyko błędnego wetknięcia komponentów, stosując mechaniczne kodowanie modułów o tej samej liczbie biegunów. Fabrycznie skrócony zaczep ryglujący utrudnia nieumyślne rozłączenie. Gniazdo można wyciągnąć wyłącznie stosując odpowiednie narzędzie. Takie rozwiązanie stanowi dodatkowe zabezpieczenie, zwłaszcza w aplikacjach wrażliwych i zlokalizowanych w środowisku wybuchowym. Dzięki konstrukcji mechanicznej, części przewodzące komponentów X-COM®S-SYSTEM są chronione przed dotykiem bezpośrednim, nawet w stanie rozłączonym. Pasek oznacznikowy z możliwością trzywierszowego nadruku pozwala jednoznacznie przyporządkować wymieniane podzespoły. Zarówno przy pierwszym montażu, jak i przy kolejnych modyfikacjach oprzewodowania, opis komponentów generowany jest bezpośrednio z dokumentacji technicznej instalacji.

    Łatwa wymiana poszczególnych modułów

    Dzięki X-COM®S-SYSTEM sytuacja wyjściowa na platformie wiertniczej zmieniła się diametralnie: najistotniejsze moduły funkcyjne mogą być wstępnie przetestowane u producenta, a następnie przechowywane na miejscu jako części zamienne do ewentualnego wykorzystania. Jeśli któryś podzespół zostanie uszkodzony, może go wymienić ktokolwiek z obecnych na miejscu pracowników. Wadliwy moduł odsyła się do producenta w celu zbadania przyczyny uszkodzenia. Generalnie rzecz biorąc, nowe rozwiązanie nie tylko skraca czas przestoju podczas instalacji, lecz także redukuje koszty, generowane w wyniku zatrudnienia i transportu specjalisty na platformę wiertniczą.

    Autor: Benjamin Böhm

    Zdjęcia: Getty Images by Digital Vision

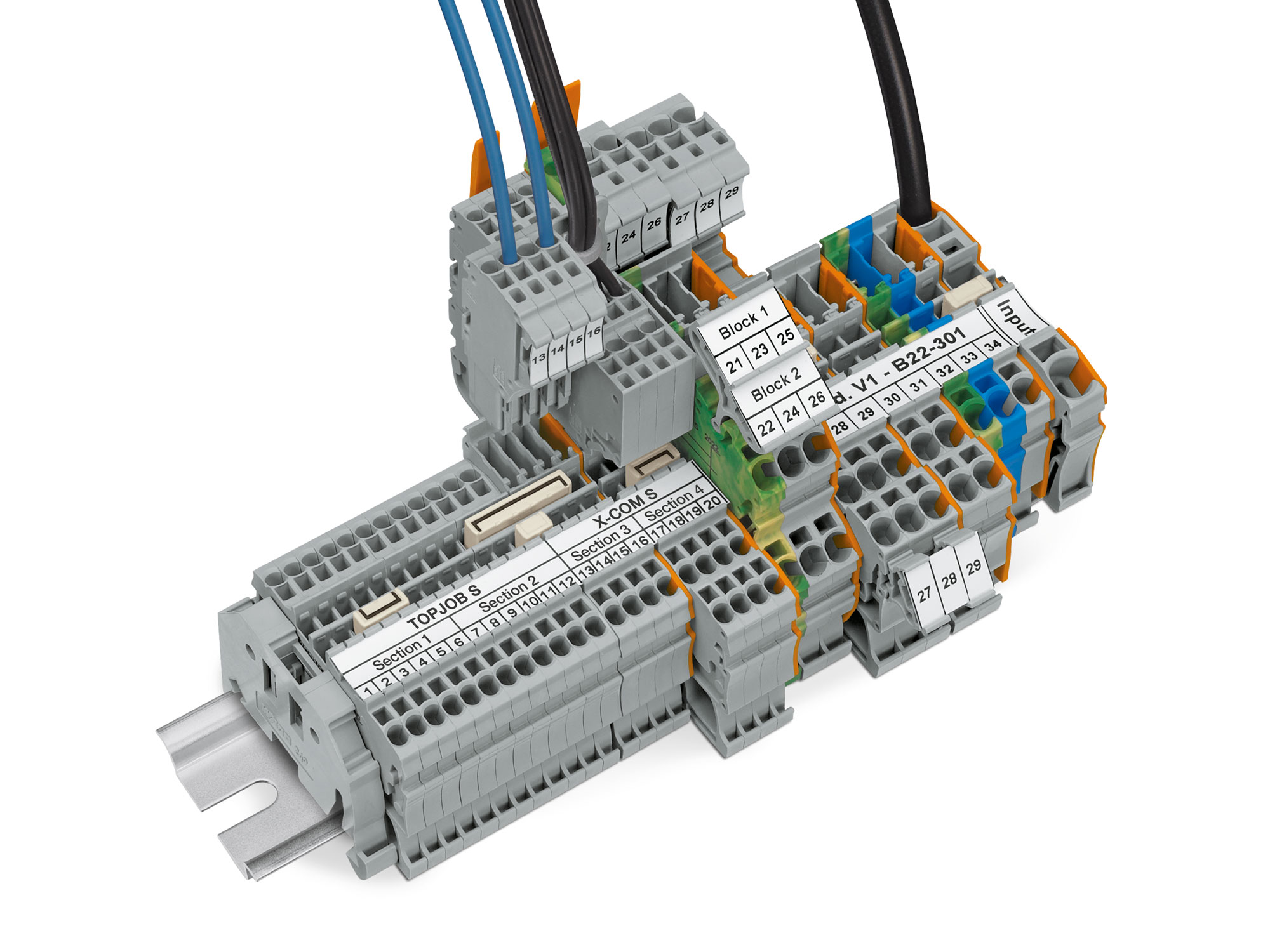

    X-COM® i X-COM®S – uniwersalne oprzewodowanie systemowe

    Dzięki programowi złączek listwowych z funkcją wtykową WAGO-X-COM®-SYSTEM i X-COM®S-SYSTEM, można szybko i ekonomicznie realizować oprzewodowanie systemowe.
