Grupy urządzeń zapewniające większe bezpieczeństwo

Gazy, pary i pyły, podobnie jak urządzenia, dzielą się na różne grupy w zależności od ich właściwości. Podział ten ułatwia właściwy dobór urządzeń do poszczególnych typów gazów, par i pyłów.

Przed wprowadzeniem normy EN 60079-0:2009 urządzenia przeznaczone do stref zagrożonych wybuchem dzielono na dwie grupy. Od momentu wejścia normy w życie rozróżnia się trzy grupy: 1, 2 oraz 3.

Ochrona przeciwwybuchowa

Źródła zapłonu i ich przyczyny

Everything worth knowing about Ex protection at a single glance.

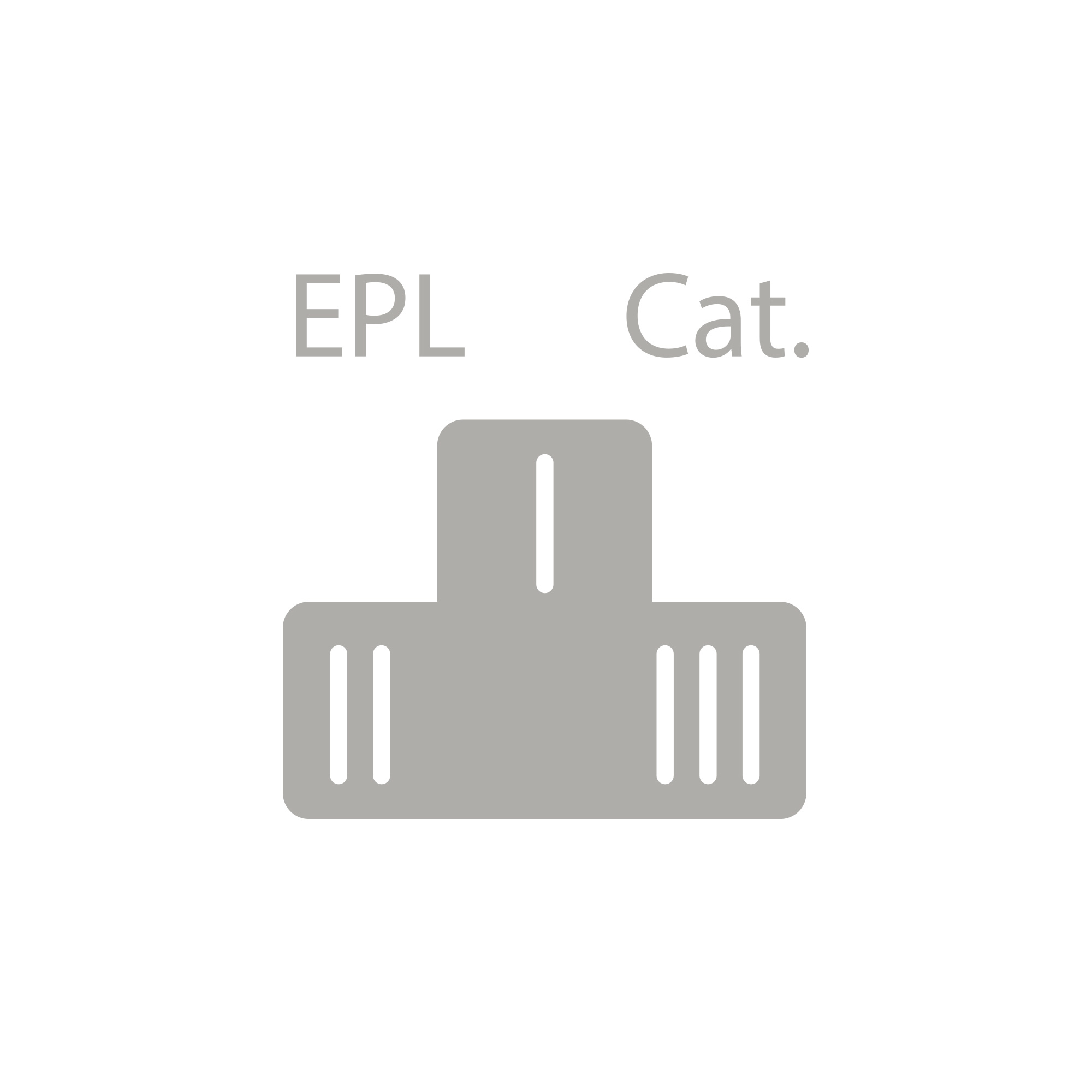

Podział na grupy urządzeń

  • Grupa I: urządzenia przeznaczone do instalowania w podziemnych wyrobiskach kopalń zagrożonych wybuchem mieszanin metanu z powietrzem i pyłem węglowym

  • Grupa II: urządzenia przeznaczona do instalowania w obszarach zagrożonych wybuchem gazu (poza górnictwem)

  • Grupa III: urządzenia przeznaczona do instalowania w obszarach zagrożonych wybuchem palnych pyłów (poza górnictwem)

Urządzenia elektryczne z grupy II dzielą się na podgrupy II A, II B oraz II C, w zależności od rodzaju atmosfery wybuchowej. Podział ten dotyczy rodzajów budowy przeciwwybuchowej: osłona ognioszczelna (Ex d) oraz iskrobezpieczeństwo (Ex i).

Urządzenia do obszarów, w których występują pyły palne dzielą się, w zależności od rodzaju pyłu, na następujące grupy:

  • włókna łatwopalne

  • pyły nieprzewodzące

  • pyły przewodzące

Podział urządzeń

Wartość stosunku MIC

Gaz

Wartość MESG

Wartość stosunku MIC

IIA

Propan

> 0,9 mm

> 0,8

IIB

Etylen

0,5 … 0,9 mm

0,45 … 0,8

IIC

Wodór

< 0,5 mm

< 0,45

Warto przeczytać

Co dzieje się w trakcie wybuchu, jakie czynniki są decydujące i jakie działania zapobiegawcze można podjąć? Na tej stronie uzyskasz informacje na temat ATEX, stref Ex, rodzajów ochrony przeciwwybuchowej i inne.


Działania zapobiegawcze Ochrona przeciwwybuchowa

Więcej informacji


Podział na strefy

Zagrożenie wybuchem jest różne w poszczególnych obszarach i zależy od rodzaju występujących substancji. Wymagania w zakresie ochrony urządzeń elektrycznych są formułowane na podstawie częstotliwości i czasu oddziaływania substancji.

Więcej informacji


Dyrektywy, normy, wymagania

Wymagania dotyczące urządzeń elektrycznych do przestrzeni zagrożonych wybuchem są formułowane wielowarstwowo: aby zapewnić najwyższe bezpieczeństwo, należy przestrzegać międzynarodowych i krajowych zaleceń, dyrektyw i norm. Przedstawiamy przegląd najważniejszych przepisów prawnych i zaleceń, jak np. dyrektywę ATEX.

Więcej informacji


Rodzaje zabezpieczenia

W obszarach Ex dozwolone jest stosowanie wyłącznie urządzeń z ochoroną przeciwwybuchową. Rodzaje budowy przeciwwybuchowej to konstrukcyjne i elektryczne środki wykorzystywane w urządzeniach. Zaliczają się one do wtórnej ochrony przeciwwybuchowej.

Więcej informacji


Źródła zapłonu

Jeśli nie można zapobiec utworzeniu się mieszaniny wybuchowej w miejscu pracy, należy zastosować wtórną ochronę przeciwwybuchową. Pod tym pojęciem rozumie się wyeliminowanie potencjalnych źródeł zapłonu.

Więcej informacji


Czym jest wybuch?

Ex|plo|si|on <lat.> (explosio) znaczy tyle co „uchodzić pod ciśnieniem“. Co dzieje się w trakcie wybuchu, jakie czynniki są decydujące i jakie działania zapobiegawcze można podjąć? Tutaj dowiesz się wszystkiego!

Więcej informacji
