picoMAX® – system wielowtyków
picoMAX® to kompaktowy system wielowtyków o nowoczesnym kształcie. Wykorzystuje on siłę nacisku jednej sprężyny ze stali chromoniklowej, i to w dwojaki sposób – do przyłączenia przewodu oraz wytworzenia styku z pinem stykowym. Dzięki temu picoMAX® jest jeszcze bardziej kompaktowy niż inne systemy wielowtyków i wyznacza nowe standardy dla połączeń „przewód-płytka“, „płytka-przewód“ i „przewód-przewód“, oraz dla przejść przez obudowę.
Zalety:
- kompaktowa budowa – oszczędność miejsca, nawet do 30%
- niezwykle uproszczona technika łączeniowa
- niezawodny styk -– także przy wyższych temperaturach otoczenia, dzięki specjalnej konstrukcji, innowacyjnej technice zacisku sprężynowego i materiałowi izolacyjnemu nowej generacji
- odporność na wibracje do 20g przy połączeniach przewód-płytka, dzięki wbudowanej blokadzie i niemal całkowitemu zagłębieniu gniazda we wtyku
- możliwość pomiaru, dzięki otworom pomiarowym od strony podłączania przewodów
Przegląd produktów
Produkty z rodziny picoMAX®
Doskonałe podłączanie sygnałów
picoMAX® 3.5: wielowtyki do PCB o rastrze 3,5 mm do przewodów o przekrojach do 1,5 mm2 i prądów znamionowych do 10 A
Zalety:
- uniwersalny zacisk do wszystkich rodzajów przewodów
- montaż wtykowy przewodów jednodrutowych i linkowych zakończonych tulejką, dzięki zaciskowi Push-in CAGE CLAMP®
- możliwość podłączenia przewodów przy wetkniętym lub niewetkniętym gnieździe
- wbudowana blokada zapobiegająca nieumyślnemu rozłączeniu
Optymalne zasilanie

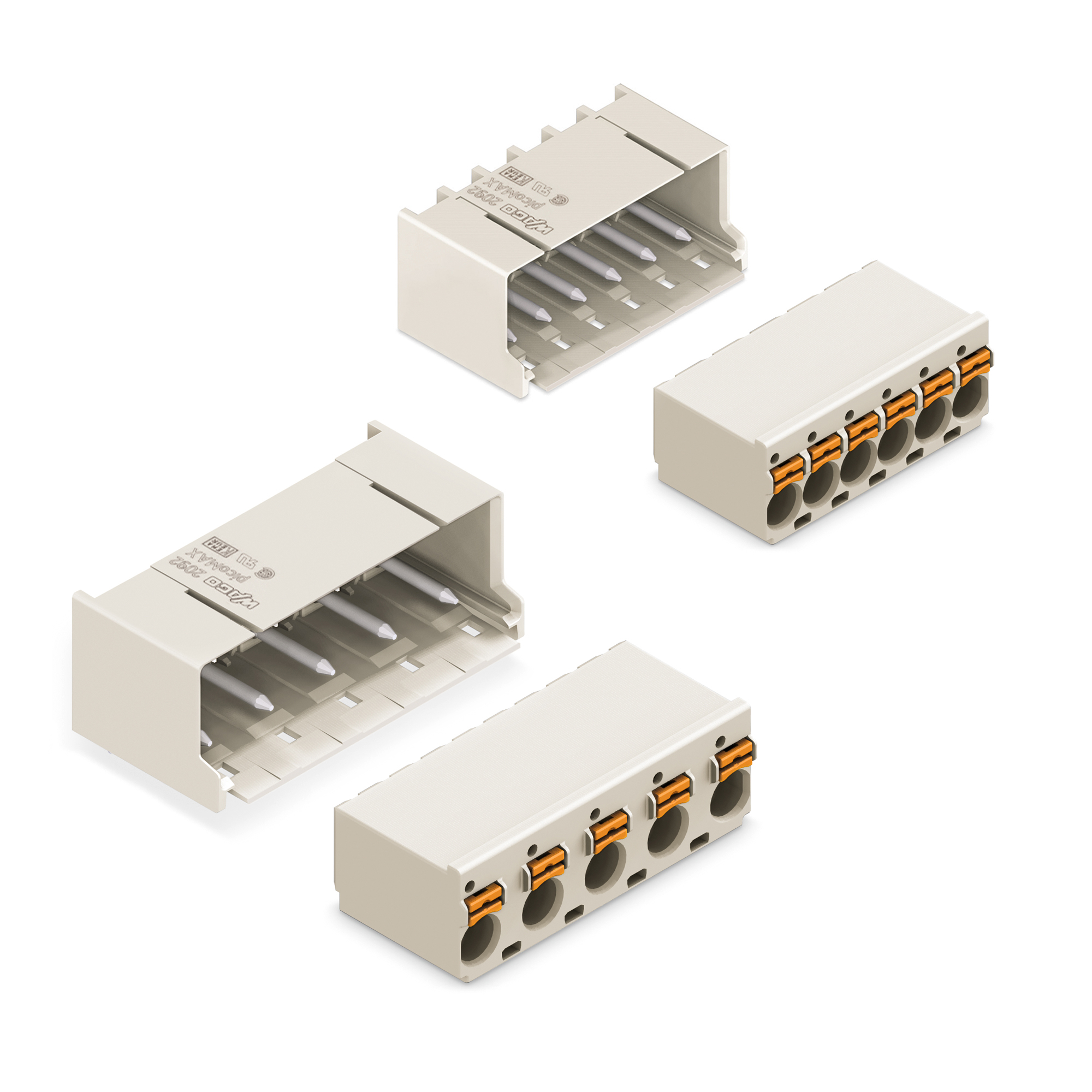

picoMAX® 5.0 i 7.5: wielowtyki do PCB o rastrze 5,0 i 7,5 mm do przewodów o przekrojach do 2,5 mm2 i prądów znamionowych do 16 A
Zalety:
- uniwersalny zacisk do wszystkich rodzajów przewodów
- montaż wtykowy przewodów jednodrutowych i linkowych zakończonych tulejką, dzięki zaciskowi Push-in CAGE CLAMP®
- możliwość podłączenia przewodów przy wetkniętym lub niewetkniętym gnieździe
- możliwość pomiaru od strony płaszczyzny podłączania przewodów – pomiar dotykowy
- wbudowana blokada zapobiegająca nieumyślnemu rozłączeniu
Najprostszy sposób realizacji połączeń
wtykowych na PCB

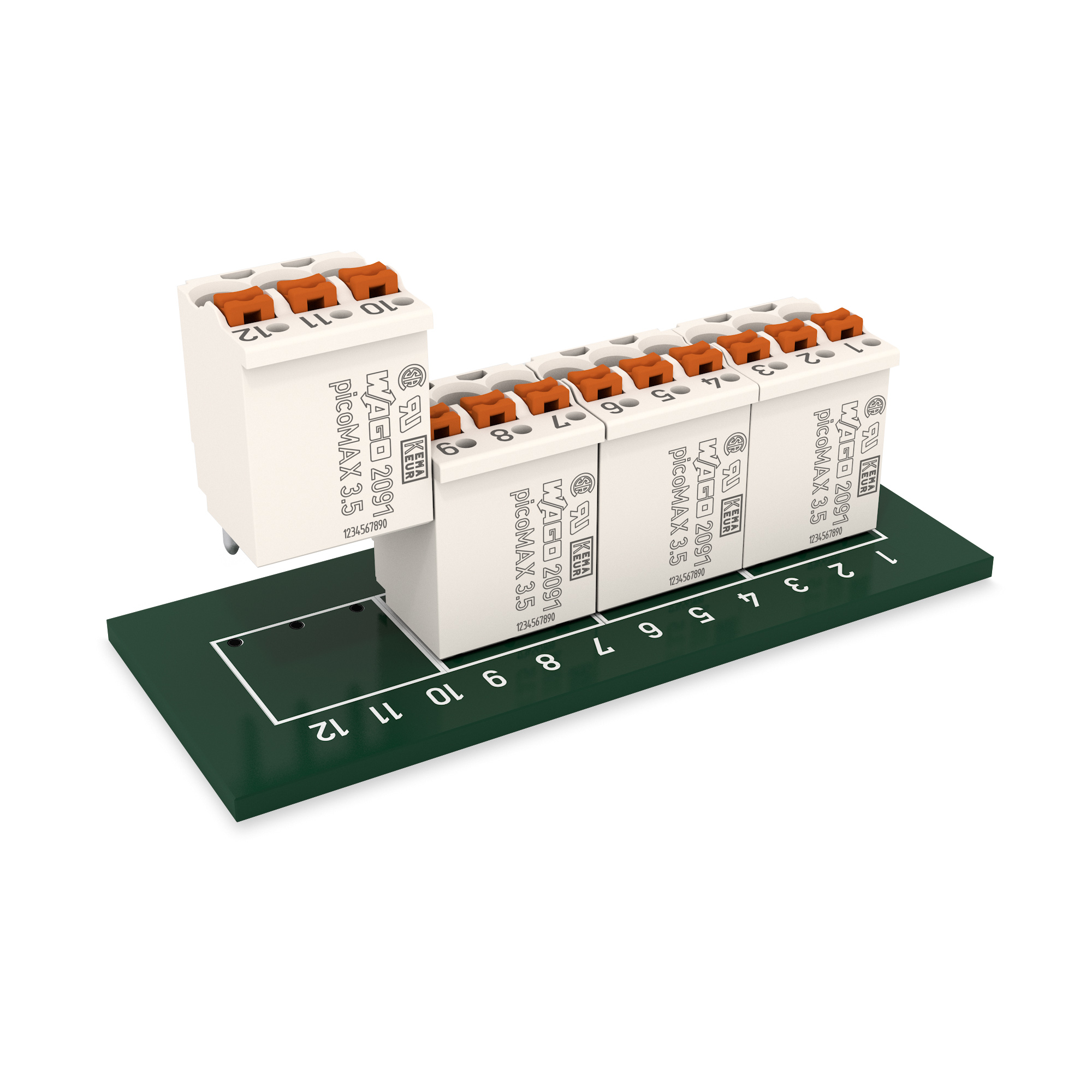

picoMAX® eCOM jest jeszcze bardziej ekonomicznym i kompaktowym wariantem bez obudowy wtyku, do tworzenia wtykowych połączeń na płytce drukowanej. Dla rastra 3,5 mm, 5,0 mm i 7,5 mm dostępne są gniazda do bezpośredniego lutowania na PCB, pozwalające na tworzenie ekonomicznych aplikacji.
Zalety:
- uniwersalny zacisk do wszystkich rodzajów przewodów
- montaż wtykowy przewodów jednodrutowych i linkowych zakończonych tulejką, dzięki zaciskowi Push-in CAGE CLAMP®
- dostępne złączki do płytek drukowanych o konstrukcji prostej i kątowej
- do przewodów o przekrojach od 0,2 do 1,5 mm2 (3.5) oraz od 0,2 do 2,5 mm2 (5.0, 7.5)
- bezpośrednie lutowanie kompletnego wielowtyku dzięki wystającym pinom lutowniczym
- możliwość wyciągnięcia elementu z płytki drukowanej jak wielowtyk w trakcie czynności serwisowych
- wykorzystanie mniejszej powierzchni płytki drukowanej, dzięki możliwości łączenia w grupy kilku komponentów o różnej liczbie biegunów, bez utraty rastra
