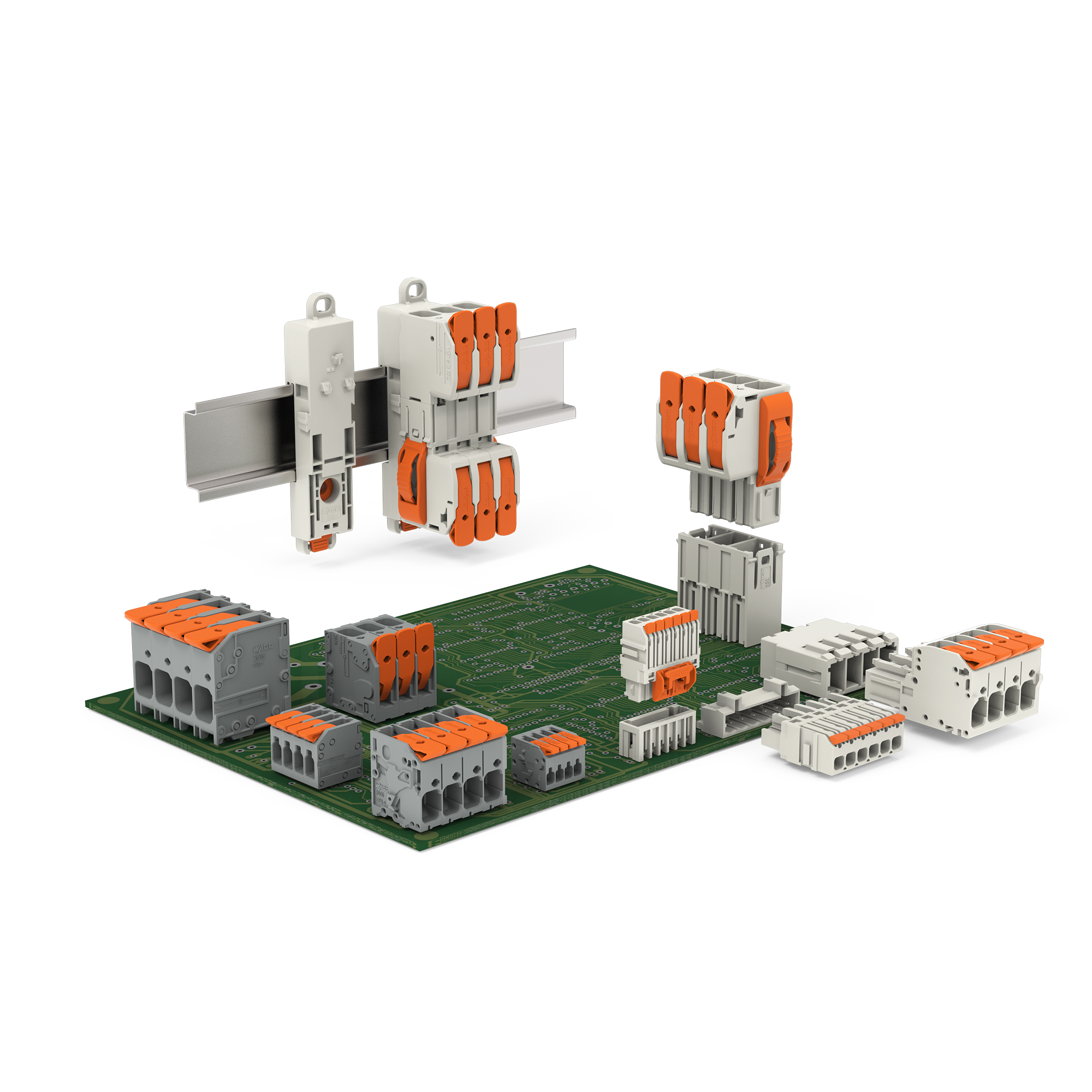

Pluggbara kretskortskontakter och kretskortsplintar

Olika applikationer kräver olika lösningar. WAGO erbjuder det bredaste utbudet av kretskortsplintar och pluggbara kretskortskontakter för detta ändamål. Till exempel kan de olika teknikerna för fjädertrycksanslutning enkelt möta dina utmaningar i driv- och styrteknik eller belysningsindustrin.

Dina fördelar:

  • Stor mångfald av varianter
  • Enkel och säker användning
  • Permanent, säker ledaravslutning via fjäderanslutningsteknik
  • Push-in CAGE CLAMP® och PUSH-WIRE® varianter för snabb, tidsbesparande avslutning av solida ledare och mångtrådiga ledare med hylsor.
  • Sömlös integrering i din tillverkningsprocess med produkter för våg/manuell (THT) och reflowlödning (THR/SMT)

Produktöversikt

Våra PCB-anslutningslösningar


Kretskortsplintar och anslutbara kretskortskontakter för kraftelektronik

För kraftelektronik innehåller WAGOs sortiment två familjer PCB-plintar och ett pluggbart anslutningssystem för tvärsnitt upp till 25 mm2 och nominell ström upp till 76 A. Dessa kompakta högpresterande kretskortsplintar - med eller utan armar - är enkla att använda och erbjuder också maximal kabelflexibilitet. MCS MAXI 16 Systemet är också världens första pluggbara kontakt med arm för kraftelektronik.

Dina fördelar:

  • Omfattande produktutbud
  • enkel ledaranslutning via Push-in CAGE CLAMP® tecknologi.
  • Bredare ledarområde och högre strömbärande förmåga
  • Spara pengar och utrymme genom att använda kompakta kopplingsplintar för större tvärsnitt och höga strömstyrkor
  • Ledaranslutning både parallellt och vinkelrätt mot kretskortet
  • Test parallellt eller vinkelrätt mot ledaringången
  • Brett utbud av användningar inom olika branscher och applikationer

PCB-plintar

WAGO erbjuder ett omfattande utbud av PCB-plintar för ledare mellan 0,08 och 16 mm2 för att ansluta kretskort (PCB) till din enhetsmiljö. Med metriskt från 2,5 till 20 mm har WAGO rätt lösning för din applikation.

Dina fördelar:

  • Enkel, säker anslutning av fasta ledare med push-in CAGE CLAMP®
  • Brett urval av PCB-plintar med olika ingångsriktningar och aktiveringstyper för alla behov
  • Anpassade färgkombinationer för tydlig anslutningstilldelning
  • Enkel integrering i din tillverkningsprocess med produkter för olika lödprocesser
  • Varianter finns tillgängliga för anslutning med genommatning

Pluggbara PCB-don

Hitta alltid rätt lösning för din applikation med WAGOs breda utbud av anslutbara kontakter. WAGOs pluggbara PCB-kontaktdon är tillgängliga för ledare som sträcker sig från 0,08 till 10 mm2, som uppfyller alla krav för konsekvent, end-to-end systemledning.

Dina fördelar:

  • Pluggbara PCB-anslutningssystem perfekt anpassade till olika krav och applikationsområden
  • Brett utbud av kontakter inom dessa system för alla tänkbara applikationer
  • Snabb, vibrationssäker och underhållsfri fjäderanslutningsteknik
  • Delning från 2,5 till 7,62 mm med en strömkapacitet upp till 41 A
  • Pluggbara PCB-kontakter finns tillgängliga för lödstiftsremsor och individuella lödstift
  • Varianter finns tillgängliga för anslutning med genommatning

picoMAX®: Det pluggbara anslutningssystemet

En Cr-Ni stålfjäder, dubblar den applicerade kontaktkraften: Denna princip gör picoMAX® kontakter upp till 30% mer kompakt än andra anslutningssystem.

Dina fördelar:

  • Kompakt design: Minskar utrymmet med upp till 30%
  • Radikalt förenklat kontaktsystem
  • Den speciella designen, innovativa fjädertrycksanslutningstekniken och det nya isoleringsmaterialet garanterar absolut kontaktsäkerhet - även vid högre omgivande lufttemperaturer
  • Exceptionellt högt vibrationsmotstånd på upp till 20 g för kabel-till-kort-anslutningar tack vare integrerade låsspärrar och en honkontakt som nästan helt är innesluten i hankontakten.
  • Effektiv testning av kontakterna via testplats parallellt med anslutningen

Upptäck produkter

Nya produkter

Fältanslutningar görs bekväma - även för små kabelareor

WAGOs MCS MINI PCB-kontakt med arm och push-in-anslutningsteknik ger bekvämare kabeldragning för kabelareor upp till 1,5 mm2.

Flexibla monteringsadaptrar för säker montering på DIN-skena och panel

Säker och flexibel montering: Detta är vad WAGOs nya monteringsadaptrar ger MCS MAXI 6 och 16 PCB-anslutningssystem med armar. Med dessa monteringsadaptrar kan du enkelt säkra kablage med area upp till 25 mm2 till en DIN-35 skena eller panel.

Maximal säkerhet i minimalt utrymme

WAGOs MCS MAXI 6 PCB Connection System erbjuder enorm designflexibilitet med tre nya anslutningslås.

Maximal säkerhet i minimala utrymmen och större flexibilitet för enhetsdesign - det här är de tre MCS MAXI 6 låssystem erbjuder, vilket ger elektronikutvecklare det perfekta låsningsalternativet för att skydda sina applikationer från oavsiktlig frånkoppling från kontakten.

Alla tre låsningslösningar är intuitiva och kan manövreras med en hand. Sidolåsspaken är optimerad för applikationer där det finns tillräckligt med utrymme bredvid kontakten för aktivering. Mittlåsspaken är särskilt väl lämpad för applikationer där kontakterna placeras direkt bredvid varandra på en enhetsfront eftersom den låses kompakt utan extra rutnätbredd. Men om det inte finns något utrymme kvar, kommer en extra mittlåsmekanism som är frontmanövrerad ovanför ledaringången att säkra anslutningar under extremt rymdbegränsade förhållanden.

Frontline-personal över hela världen drar nytta av lättförståelig och snabb drift tack vare en enkel design och verktygsfri, automatisk spärrning som ger både hörbar och haptisk återkoppling när den paras ordentligt.

Dina fördelar:

  • Maximal säkerhet och flexibilitet för enhetsdesign
  • Tre utrymmesbesparande modeller för kompakt och robust design
  • Otrolig enkelhet tack vare tydlig, verktygsfri och intuitiv snap-in-låsning med en hand

Artikelnummer:

831-1102/038-000 till 831-1109/038-000
831-1102/322-000 till 831-1109/332-000
831-1102/306-000 till 831-1106/306-000

Tillgänglig: Mars 2021


Skruvlåsmekanism maximerar skyddet

WAGOs MCS MAXI 6 Pluggable Connection System erbjuder en skruvlåsningsmekanism för skydd och extra stabilitet.

Maximalt skydd mot oavsiktlig frånkoppling och större mekanisk stabilitet för anslutning av kraftelektronik: Detta är vad WAGOs nya skruvlåsningssystem för MCS MAXI 6 Hon- och Hankontakter med Push-in CAGE CLAMP® erbjudanden till användare i alla branscher.

Med detta nya skruvlåsningssystem har WAGOs 1-ledare hankontakter ett extra ytmonteringsalternativ, vilket gör att kontakterna enkelt kan fästas på en panel. Dessutom ger den valfria brädskruvförbindelsen extra stabilitet för WAGOs vinklade THT-hankontakter. Som ett resultat drar användarna nytta av maximal tillförlitlighet när de ansluter sin kraftelektronik.

FÖRDELARNA FÖR DIG:

  • Maximalt skydd mot oavsiktlig frånkoppling
  • Skruvlåsmekanism för extra stabilitet
  • Lätt säker fastsättning av kontakter till en panel

Artikelnummer:

831-3102/107-000 till 831-2109/107-000
831-3202/109-000 till 831-3209/109-000
831-3602/108-000 till 831-3609/108-000
831-3622/108-000 till 831-3629/108-000


SPÄNNANDE VARIET FÖR PCB-DESIGN

Enkel hantering och mångsidighet - allt i kompakt storlek. Detta är de marknadsledande fördelarna med den nya PCB-plinten i 2086-serien med Push-in CAGE CLAMP® och en tryckknapp..

Nya pluggbara 252-seriens kretskortsplint

En kompakt modulär PCB-kontakt med två ledare med stiftanslutning ovanifrån ansluter WAGOs 252-serie PCB-plint Den har utvecklats speciellt för larmsystem som används i fastigheter. Stiftanslutningen utförs bekvämt uppifrån. Solida ledare kan anslutas direkt via PUSH WIRE®-anslutningsteknik och tas bort med tryckknappar. En ytterligare fördel med 252-seriens kretskortsplint avslöjas under användning: I ringledningar garanterar 2-trådsanslutningen oavbruten drift och möjliggör snabb och enkel kretskortsbyte. En ny funktion för hela 252-serien: Med valfri märkning kan de pluggbara kretskortsplintarna också användas i KNX-applikationer.

Dina fördelar:

  • Lämplig för KNX-applikationer
  • Oavbruten användning i ringlinjer
  • Push-in anslutning av entrådiga ledare
