WAGO Konfigurator Smart Designer

Die Planung elektrischer Schaltanlagen wird zunehmend digitalisiert und automatisiert, um den Engineeringprozess möglichst effizient zu gestalten. Grundlage für diese Digitalisierung ist der digitale Zwilling der Schaltanlage.Der Smart Designer unterstützt Sie dabei, Ihre Schaltungskonfiguration online möglichst schnell und einfach nach Ihren Wünschen zu gestalten. Dabei bietet er Ihnen insbesondere folgende Funktionen:

  • Datenschnittstellen zu CAE-Tools (z. B. EPLAN, WSCAD, ZUKEN E³, Strieplan)
  • Konfigurationsassistenten
  • Datenexport in WAGO Beschriftungssoftware Smart Script zum Drucken der Beschriftung
  • Werkerassistenzansicht als Montagehilfe
  • PDF-Dokumentation für Kunden
  • Konfigurationsbestellung (über Großhändler oder direkt bei WAGO)
Zum Smart Designer

Digitales Engineering als Mittel zur Effizienzsteigerung

1

CAD

WAGO bietet eine Vielzahl an CAD-Formaten für den Aufbau Ihrer Konstruktion. Verwenden Sie Ihr gewohntes CAD-Tool zum Import der Konfiguration aus dem WAGO Konfigurator Smart Designer.

2

Dokumentation

Sparen Sie Zeit und vermeiden Sie Fehler bei der Einstellung von Schaltschrankdokumentationen – automatisiert aus dem Smart Designer. Profitieren Sie von allen relevanten Produkt- und Prozessdaten die zur normgerechten Dokumentation notwendig sind.

3

Beschriftung

Beschriftung von Schaltschränken ist mit dem WAGO Thermotransferdrucker Smart Printer ganz einfach. Je nach Ihrer Arbeitsweise haben Sie die Möglichkeit, aus unterschiedlichsten Systemen heraus Beschriftungen zu drucken.

4

Lieferung

Erhalten Sie komplett montierte Schienen oder einzelne Produkte: WAGO liefert Ihnen die ausgewählten Komponenten nach Wunsch.

5

Konfigurator

Ganz gleich, ob Plausibilitätsprüfung für den Aufbau der Klemmenleisten oder Dokumentation für den Schaltschrank: Der WAGO Konfigurator Smart Designer unterstützt Sie bei der Erstellung von individuell konfigurierten Produkten.

6

CAE

Verwenden Sie Ihr gewohntes CAE-Tool für die elektrische Planung: WAGO bietet Schnittstellen zu diversen CAE-Tools (z. B. EPLAN, E3, WS CAD, Engineering Base)

Neuigkeiten

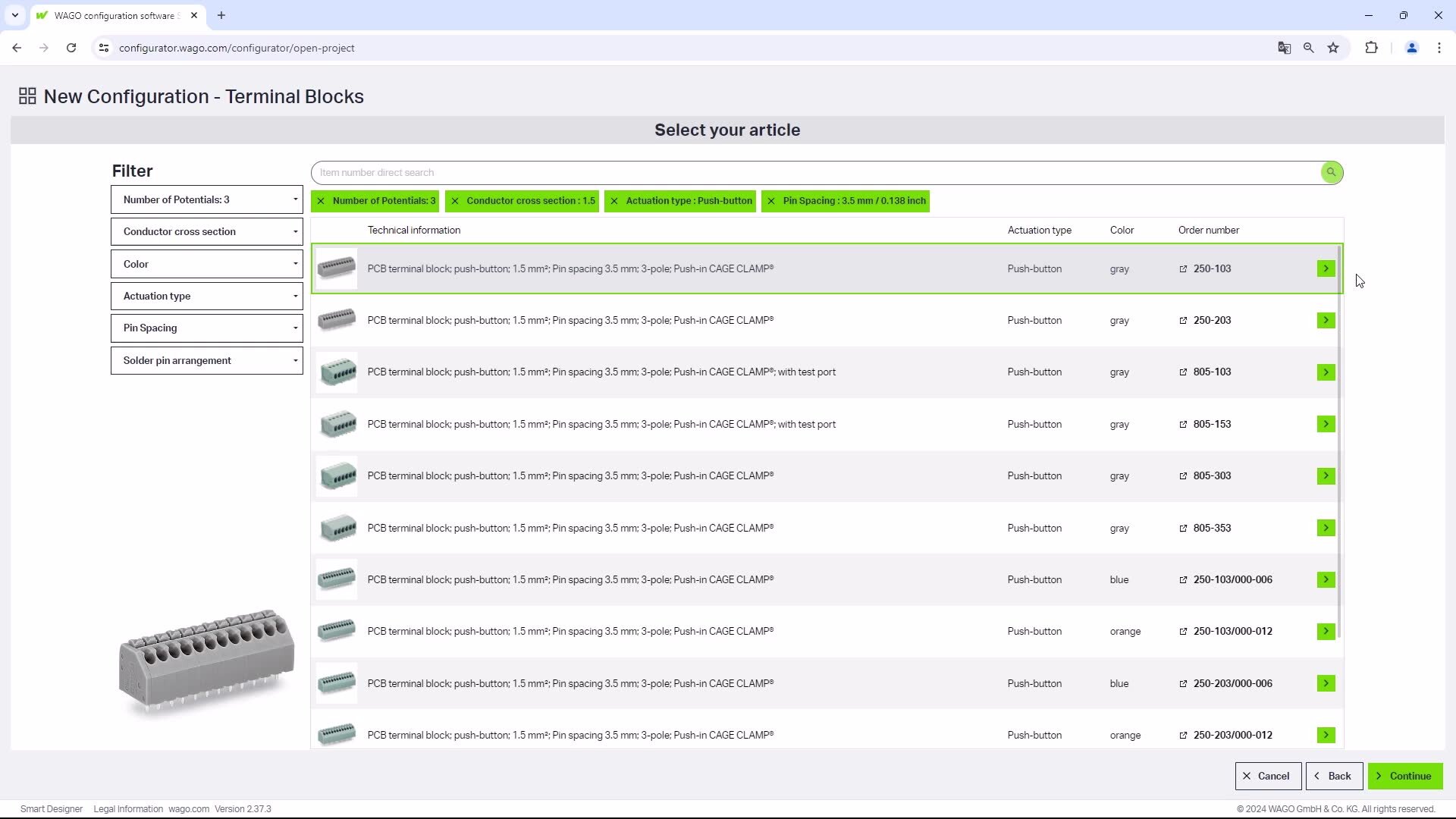

Assistent für WAGO Mini-Reihenklemmen

  • Einfache Konfiguration von Anschlussblöcken
  • Eigenschaftsbasierte Konfiguration des vollständigen Klemmenblocks
  • Automatischer Aufbau durch den Smart Designer
  • Automatische Preiskalkulation (Freischaltung nötig)
zum Smart Designer
MM-401106_GWA Smart_Designer_mrk_2000x1125.jpg

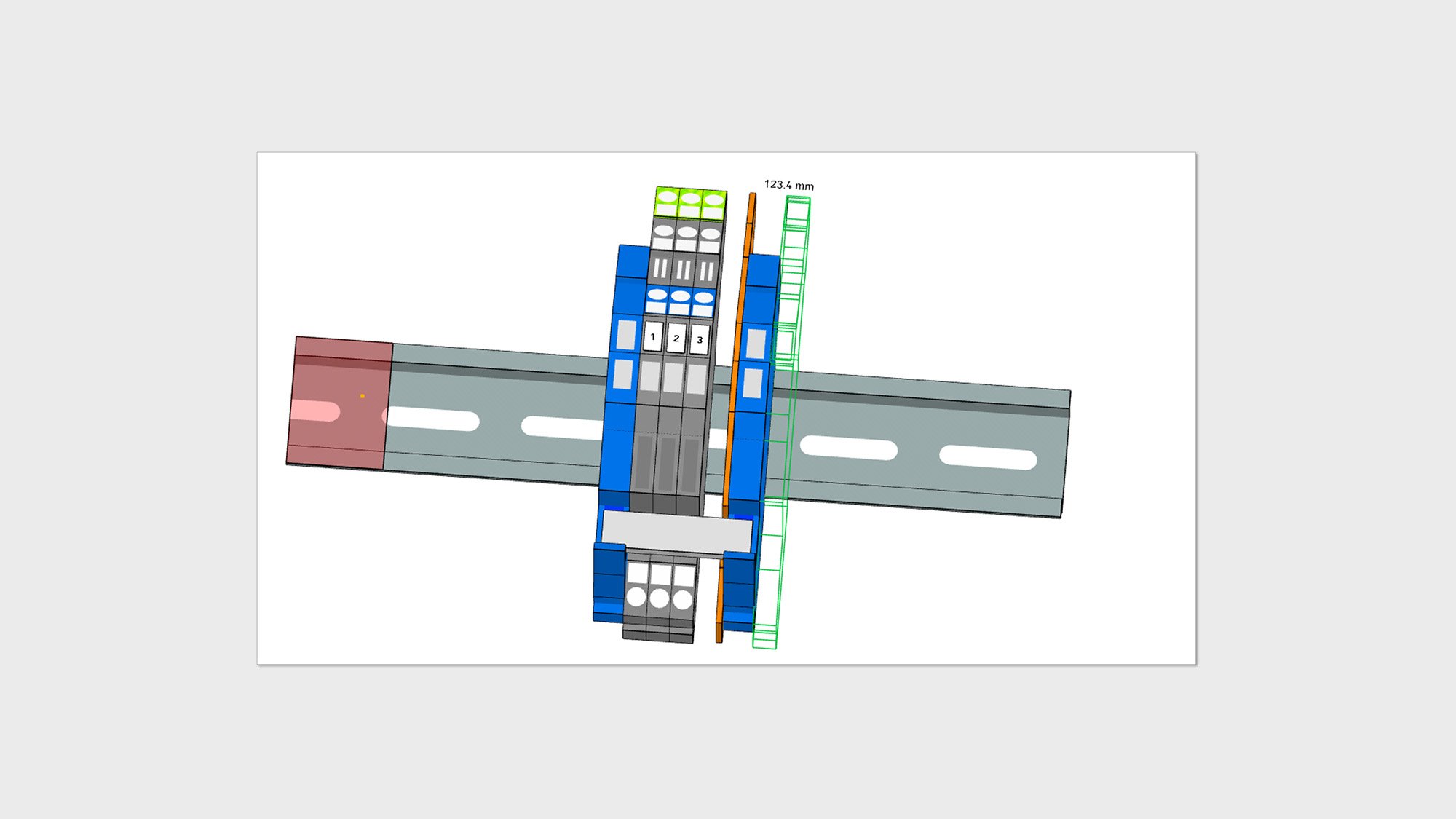

Zubehörauswahl

  • Neue Platzierung in rechter Seitenleiste
  • Verbesserte Übersicht bei der Projektierung
  • Neuselektion der Artikel während der Zubehörauswahl möglich
  • Anzeige „Toptreffer“ als meist verwendetes Zubehör
zum Smart Designer

Projektverwaltung

  • Anzeige „Zuletzt verwendete Projekte“
  • Projekte bei regelmäßiger Verwendung anheften.
  • Projekte ein-und ausblenden(z. B. aus Compliance-Gründen)
  • Spaltensortierung analog zu Windows-Explorer
zum Smart Designer

Funktionalitäten

Freie oder assistierte Produktkonfiguration

Der Smart Designer bietet verschiedene Konfigurationswege - ganz nach Ihren Bedürfnissen:

  • Import aus CAE-Tools
  • Integrierte Konfigurationsassistenten
  • Projektvorlagen
  • Freie Konfiguration
zum Smart Designer

Produktkonfiguration mithilfe von CAE-Importen

Falls Sie Ihre Schaltungsplanung im Engineering in einem CAE-Tool beginnen, können Sie diese ganz bequem über unsere Importschnittstellen in unseren Smart Designer übertragen. Dort ist eine weitere Projektierung von Beschriftung und Zubehör möglich, welche im Anschluss in die CAE-Umgebung zurück übertragen werden kann.
Unterstützt werden folgende CAE-Tools:
  • EPLAN
  • Zuken E³
  • WSCAD
  • Strieplan (ab Version 5.0)

Zu den CAE-Schnittstellen

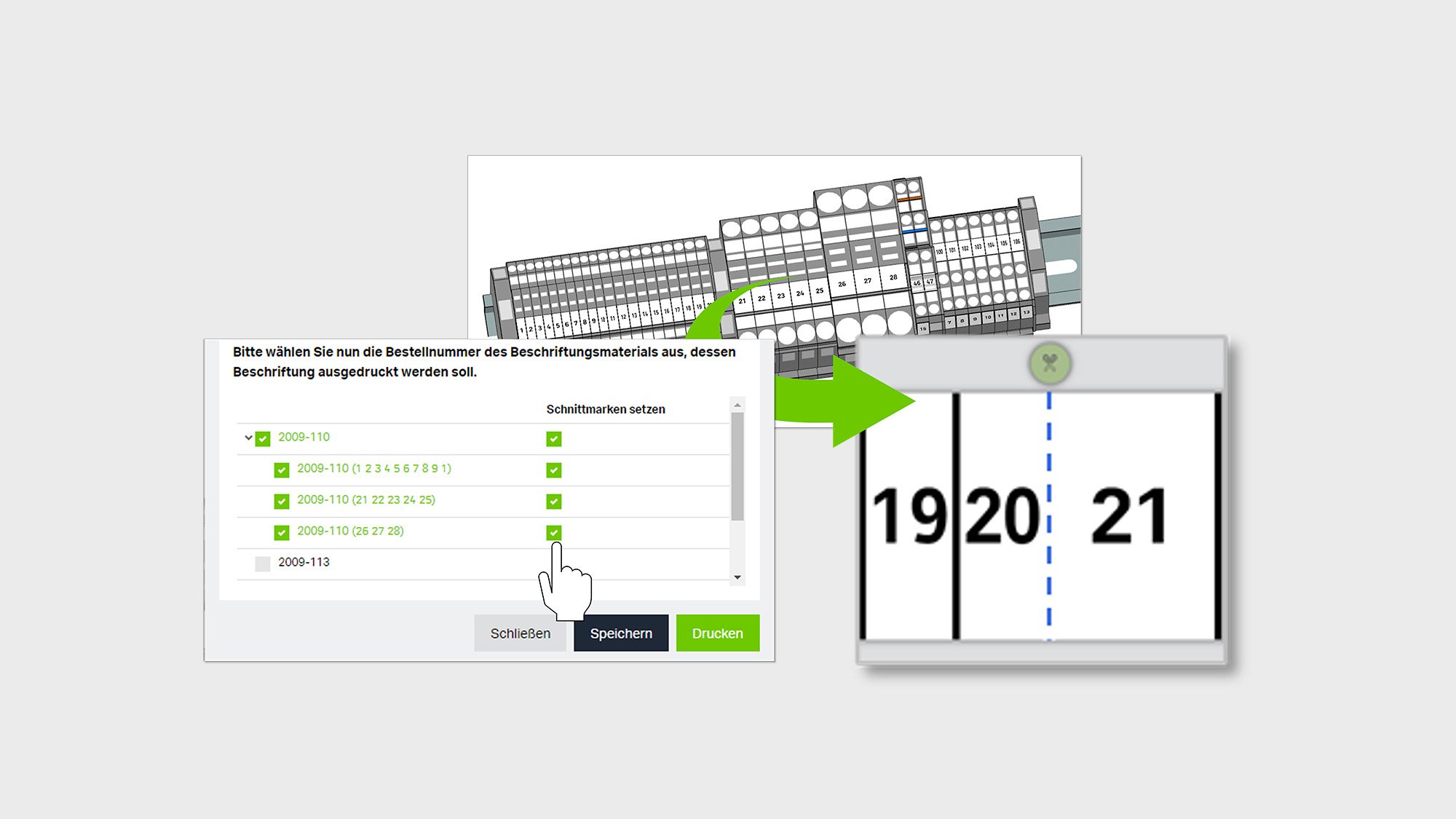

Beschriftung: Konfiguration bis Druck

Die Klemmenbeschriftung gilt als Handschrift des Monteurs.

Mit unseren 3-zeiligen Beschriftungsstreifen für das Portfolio TOPJOB® S bieten wir außergewöhnliche Möglichkeiten, um die Anschlusspole der Klemmenleisten eindeutig und strukturiert zu bedrucken. Nach der visuellen Konfiguration im Smart Designer ist ein einfacher Export in unsere Beschriftungssoftware Smart Script sowie der anschließende Ausdruck auf dem WAGO Thermotransferdrucker Smart Printer digital durchgängig umgesetzt.

Zur Beschriftungssoftware

Bestellung individueller Konfigurationen: Einzelklemmen oder montiertes Produkt

Nach Abschluss der Konfiguration bieten wir Ihnen in der Auftragsabwicklung zwei Alternativen:

  1. Bestellung über den Großhandel per Elbridge 2.0 (nur Einzelartikel): Einmfache Übertragung der Artikel aus der Konfiguration in den Onlinewarenkorb Ihres Großhändlers
  2. Bestellung von Schienen bei WAGO
    - komplett montiert und beschriftet oder
    - vorkommissioniert für die eigene Montage

Vollständiger Datenexport für weiteres Engineering und Dokumentation

Nach der Konfiguration ist Ihre Auftragsabwicklung nicht abgeschlossen. Daher stellen wir Ihnen auch im Anschluss alle Konfigurationsdaten in einem vollständigen Datenpaket zur Verfügung:

  • CAE, CAD
  • Produktdatenblätter
  • Zertifikate

Ihr Vorteil: Diese können Sie sowhl für die Dokumentation Ihres Kunden als auch für die folgende CAD-Konstruktion des Gesamtprodukts verwenden

Shop-Floor-Unterstützung analog oder digital

In der Produktion geht es darum möglichst schnell und zuverlässig das geplante Produkt in die Realität umzusetzen. Dazu bieten wir zwei Alternativen:

  1. PDF-Dokumentation als Montageanweisung zur Beilage des Fertigungsauftrags
  2. Werkerassistenzansicht im Smart Designer zur papierlosen Dokumentation mit stets aktueller Versionierung

Wir unterstützen Sie auch gern dabei, die für Sie passende Lösung zu entwickeln!

Systemintegration Onlinekonfigurator Smart Designer

WAGO in der Praxis

Empfehlungen zum Weiterlesen

Passend zum Smart Designer

WAGO CAD-Daten

Hochwertige CAD-Daten unserer Produkte stellen wir Ihnen kostenlos zum Download in 2D- und 3D-Formaten zur Verfügung. Der Download ist nach einmaliger Anmeldung ohne Limits.

Mehr erfahren

CAE-Software

Die CAE-Produktdaten und -Makros gibt es bei WAGO kostenlos. Fertige Projekte können an den Smart Designer – den kostenlose 3D-Konfigurator von WAGO – übergeben werden.

Mehr erfahren

WAGO Smart Data

WAGO liefert Ihnen durchgängig alle Daten, Software-Tools und Schnittstellen, die Sie entlang Ihrer Prozesse benötigen – von der elektrischen und mechanischen Planung über die Bestellung und Fertigung von konfigurierten Produkten bis hin zu Einzelprodukten.

Mehr erfahren
digitalisierung_smart-data_zwei_personen_rechner_fabrikanlage_arbeitssituation_gruen_keyvisual_2000x1125.jpg

Daten für das digitale Engineering

Unsere Produktdaten stehen für Sie in allen wichtigen Engineeringsystemen und Austauschformaten bereit. So gelingt Ihnen die Konstruktion mit unseren Produkten schnell und unkompliziert.

Suchen Sie die Daten für ein spezielles Produkt? Sie finden diese direkt auf der Produktdetailseite im Downloadbereich.
Mehr erfahren

WAGO CAD-Produktdaten

Auf wago.partcommunity.com steht ein umfangreiches Produktportfolio von WAGO Einzelteilen zum Download bereit. Unkompliziert und schnell gelangen die CAD-Produktdaten von hier in die Konstruktion des Kunden. Ganz gleich, ob 2D- oder 3D-Daten, in einem neutralen oder im CAD-Format des Benutzers – das Onlineportal bedient diese Anforderungen. Neben der Geometrie werden technische und kaufmännische Informationen in das CAD-Zielsystem oder zusätzlich an die eingesetzte PLM-/ERP-Software übergeben.
